Cách xác định điểm đứt cáp quang bằng OTDR và lỗi trên tuyến
Muốn xác định điểm đứt cáp quang bằng OTDR khi tuyến mất tín hiệu, hãy lấy khoảng cách trên trace rồi đối chiếu hồ sơ tuyến để ra vị trí ngoài hiện trường. OTDR chỉ định vị tương đối nên phải kiểm chứng trước khi đào; điểm đứt sát đầu máy cần dây mồi. Bài có quy trình 6 bước, bảng xử lý lỗi và checklist nghiệm thu.
Xác định điểm đứt cáp quang bằng OTDR gồm những bước nào?
Quy trình gồm 6 bước: loại trừ nguyên nhân ngoài tuyến, rút tuyến khỏi thiết bị phát, nối OTDR qua dây mồi, đo, quy đổi con số thành vị trí, rồi kiểm chứng tại hiện trường. Mỗi bước dưới đây làm được ngay tại tủ ODF.
- Loại trừ nguyên nhân ngoài tuyến. Kiểm tra patch cord, adapter, connector tại ODF và thiết bị.
- Rút tuyến khỏi thiết bị phát. Thủ tục an toàn chung: không nối OTDR vào đầu sợi còn đang cắm thiết bị phát.
- Nối OTDR qua dây mồi (launch cable). Dây mồi giúp thấy rõ event gần máy.
- Cài thông số và đo. Lưu trace ngay sau khi đo.
- Quy đổi khoảng cách ra vị trí. Lấy mốc trên hồ sơ tuyến làm chuẩn.
- Kiểm chứng. Dùng bút soi quang VFL tại điểm nghi, hoặc đo từ đầu kia của tuyến.
Sơ đồ đấu nối khi đo từ ODF đầu A:
OTDR → dây mồi → adapter ODF đầu A → tuyến cáp quang → (điểm đứt?) → ODF đầu B (đã rút khỏi thiết bị)
Chưa quen đồ thị thì xem trước bài cách đọc trace OTDR. Bài này dùng kết quả đọc trace để ra quyết định.
Cần chuẩn bị gì trước khi ra hiện trường?
Mang đủ OTDR, dây mồi, bút soi quang VFL, bộ vệ sinh connector, hồ sơ tuyến và hộp đựng mảnh sợi; thiếu một món là cả đội phải quay về. An toàn quang đặt trước hết: không nhìn vào đầu sợi đang phát tín hiệu.
| Dụng cụ | Số lượng (ví dụ đội 2 người) | Dùng để | Lưu ý |
|---|---|---|---|
| OTDR | 1 | Đo khoảng cách và loại event | Sạc đầy pin, kiểm tra đầu ra quang sạch |
| Dây mồi (launch cable) | 1-2 | Nối OTDR vào tuyến, tránh vùng mù đầu máy | Cùng loại sợi và loại connector (APC hay UPC) với tuyến |
| Bút soi quang VFL | 1 | Kiểm chứng điểm nghi đứt | Không soi vào mắt |
| Bộ vệ sinh connector và kính soi | 1 bộ | Làm sạch trước mỗi lần cắm | Soi khi đầu sợi không phát |
| Hồ sơ tuyến, sơ đồ | 1 bản | Đối chiếu mốc măng xông, hố ga, cột | In giấy, vì hiện trường hay mất sóng điện thoại |
| Bộ đàm | 2 | Liên lạc giữa hai đầu tuyến | Thống nhất giờ gọi trước |
| Hộp đựng mảnh sợi | 1 | Gom đầu sợi cắt bỏ | Không vứt xuống sàn |
An toàn quang: không nhìn trực tiếp vào đầu sợi hay connector đang phát, kể cả qua kính lúp hoặc kính soi. Mảnh sợi vụn rất sắc và có thể đâm vào da: gom vào hộp kín, không dùng tay trần nhặt. Rửa tay sau khi xử lý sợi.
Connector bẩn gây nhiều lỗi giả trên trace; thao tác lau xem ở bài cách vệ sinh connector quang. Cần máy đo nghiệm thu sau sửa, xem nhóm máy đo công suất quang.
Cài thông số và đo thế nào để kết quả đáng tin?
Ba thông số quyết định độ tin cậy là chiết suất IOR đúng loại cáp, bước sóng, và độ dài xung hoặc dải đo phù hợp chiều dài tuyến. Sai IOR thì sai khoảng cách. Đo từ cả hai đầu nếu có thể, và lưu trace trước khi đổi bất cứ thứ gì.
| Thông số | Cài sai thì sao | Cách chọn |
|---|---|---|
| IOR (chiết suất) | Khoảng cách tới điểm đứt lệch tỷ lệ với sai số IOR, dù đồ thị trông vẫn “đẹp” | Theo hồ sơ hoặc datasheet cáp của tuyến. Cáp G.652.D thường ghi khoảng 1,467–1,468 theo datasheet; hãy dùng đúng giá trị trên datasheet cáp của chính tuyến đó |
| Bước sóng | Suy hao tại chỗ uốn và mối nối hiển thị khác nhau giữa các bước sóng | Theo loại sợi (đơn mode hay đa mode) và theo bước sóng tuyến đang chạy; đúng với hướng dẫn của hãng OTDR bạn dùng |
| Độ dài xung, dải đo | Xung ngắn: rõ chi tiết gần nhưng thấy được đoạn ngắn hơn. Xung dài: thấy xa hơn nhưng chi tiết gần mờ | Chọn dải đo lớn hơn chiều dài tuyến trên hồ sơ, rồi chỉnh xung theo hướng dẫn của hãng OTDR |
Con số xung cụ thể phụ thuộc từng máy, hãy đọc hướng dẫn của hãng OTDR bạn đang cầm.
Mẹo thực địa: ngay khi trace hiện lên, so chiều dài tổng máy đo được với chiều dài ghi trên hồ sơ. Lệch nhiều là dấu hiệu sai IOR hoặc đang đo nhầm sợi, nên chưa cần phân tích tiếp. Ghi tên sợi và hướng đo vào tên file trace.

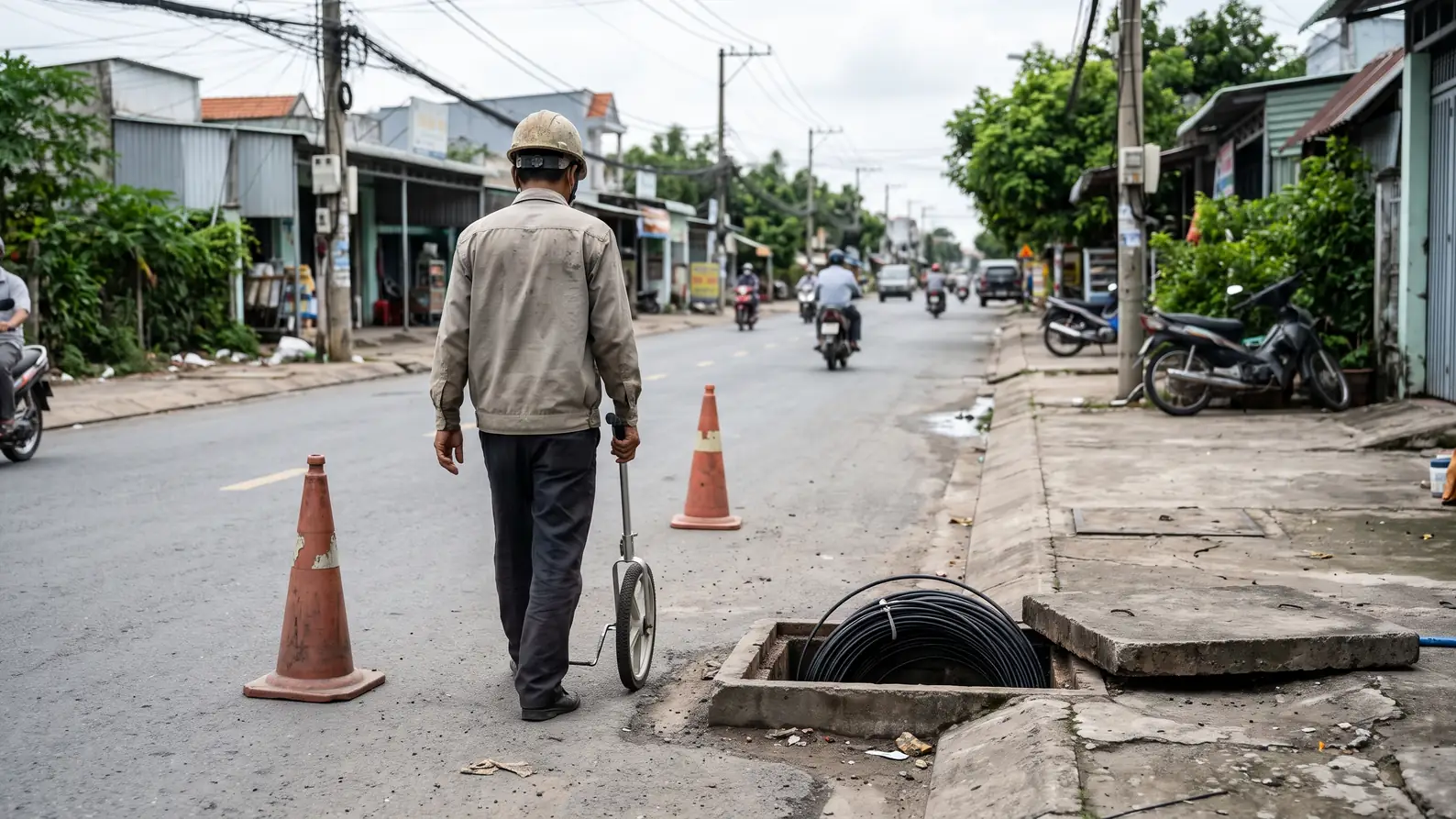

Từ con số trên màn hình đến chỗ cần đào: quy đổi vị trí thế nào?
OTDR báo khoảng cách theo chiều dài sợi quang, không phải khoảng cách đường đi. Cáp thực tế có đoạn dư ở măng xông, độ võng khi treo và vòng cuộn ở ODF, nên vị trí thật thường gần hơn con số trên máy. Cách an toàn là tính từ mốc đã biết gần nhất.
Ví dụ minh họa (số liệu giả định, không phải tuyến thật): máy báo điểm đứt ở 3,2 km. Hồ sơ cho thấy hố ga số 4 là mốc cuối cùng nhìn thấy được trên trace, nằm ở khoảng 3,0 km theo máy. Điểm đứt khi đó nằm sau hố ga số 4 chừng 0,2 km chiều dài sợi, nên bạn tìm quanh vị trí đó chứ không đo thước từ ODF.
- Xác định mốc trên trace. Măng xông, mối hàn, connector trung gian.
- Tính từ mốc gần nhất tới điểm đứt. Lấy hiệu hai khoảng cách theo máy, rồi chừa biên an toàn hai phía.
- Kiểm chéo bằng đo đầu kia. Khoảng cách từ đầu B cộng với khoảng cách từ đầu A phải xấp xỉ tổng chiều dài tuyến.
Mỗi tuyến có cách thi công và độ dư khác nhau, nên hãy lấy dữ liệu từ hồ sơ tuyến và biên bản thi công của dự án thay vì áp một hệ số chung.
Trace báo lỗi mà không phải đứt: nhận diện và xử lý ra sao?
Không phải bất thường nào trên trace cũng là đứt. Đỉnh phản xạ thường là connector hoặc ODF, bậc suy hao thường là mối nối, suy hao tăng dần thường là cáp bị gập hoặc ép. Chỉ khi tín hiệu mất hẳn tại một điểm mới nghi đứt thật.
| Dạng bất thường | Nghi ngờ | Kiểm chứng | Xử lý |
|---|---|---|---|
| Đỉnh phản xạ tại vị trí connector hoặc ODF | Connector bẩn, lỏng hoặc adapter hỏng | Soi và lau đầu connector, cắm lại, đo lại | Vệ sinh, siết lại, thay adapter nếu cần |
| Bậc suy hao tại mối nối | Mối hàn hoặc mối nối cơ khí kém | Đo từ đầu kia để xác nhận bậc suy hao | Hàn lại, tham khảo hướng dẫn hàn cáp quang |
| Suy hao tăng dần bất thường ở một đoạn | Cáp bị gập, ép hoặc uốn quá bán kính cong | Đi dọc đoạn nghi, xem điểm ép; xem bán kính uốn cáp quang | Nắn lại tuyến, thay đoạn nếu sợi đã hỏng |
| Mất tín hiệu hoàn toàn tại một điểm | Đứt cáp | VFL tại điểm nghi và đo đầu kia | Xác nhận vị trí, rồi sửa |
Nguyên nhân gốc của từng dạng đã có trong bài nguyên nhân suy hao cáp quang. Sau mọi lần xử lý đều phải đo lại: sửa mà chưa đo là chưa biết đã hết lỗi hay chưa.
Kiểm chứng vị trí, sửa và đo nghiệm thu lại thế nào?

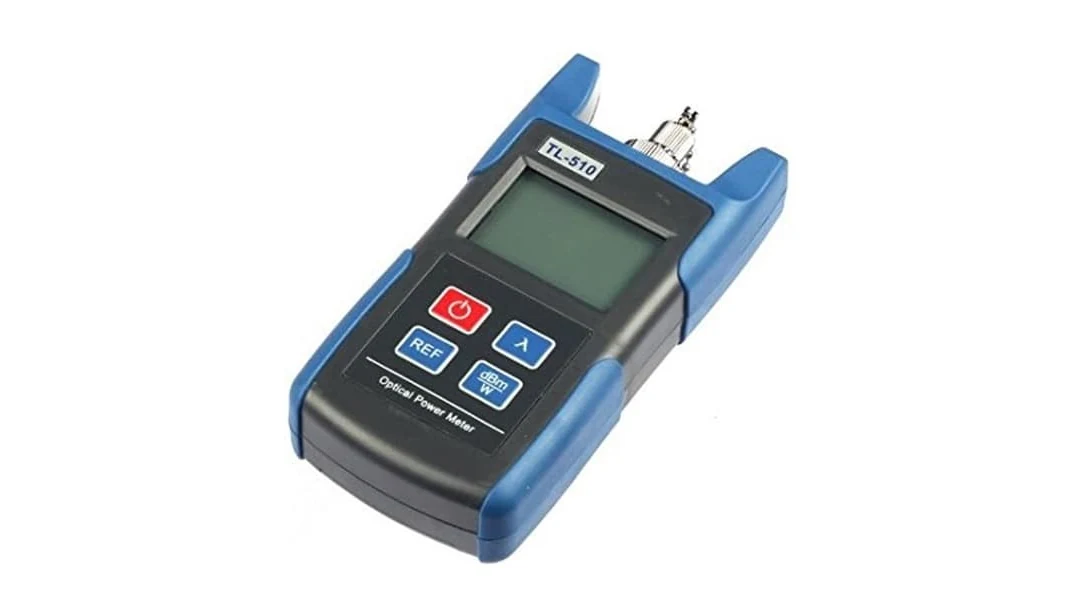

Ra đến nơi, hãy xác nhận bằng bút soi quang VFL tại măng xông hoặc điểm nghi, hoặc đo từ đầu kia. Sửa xong (hàn lại hoặc thay đoạn) phải đo lại bằng OTDR và máy đo công suất, lưu trace trước và sau. Thi công xong mà không đo thì coi như chưa xong.

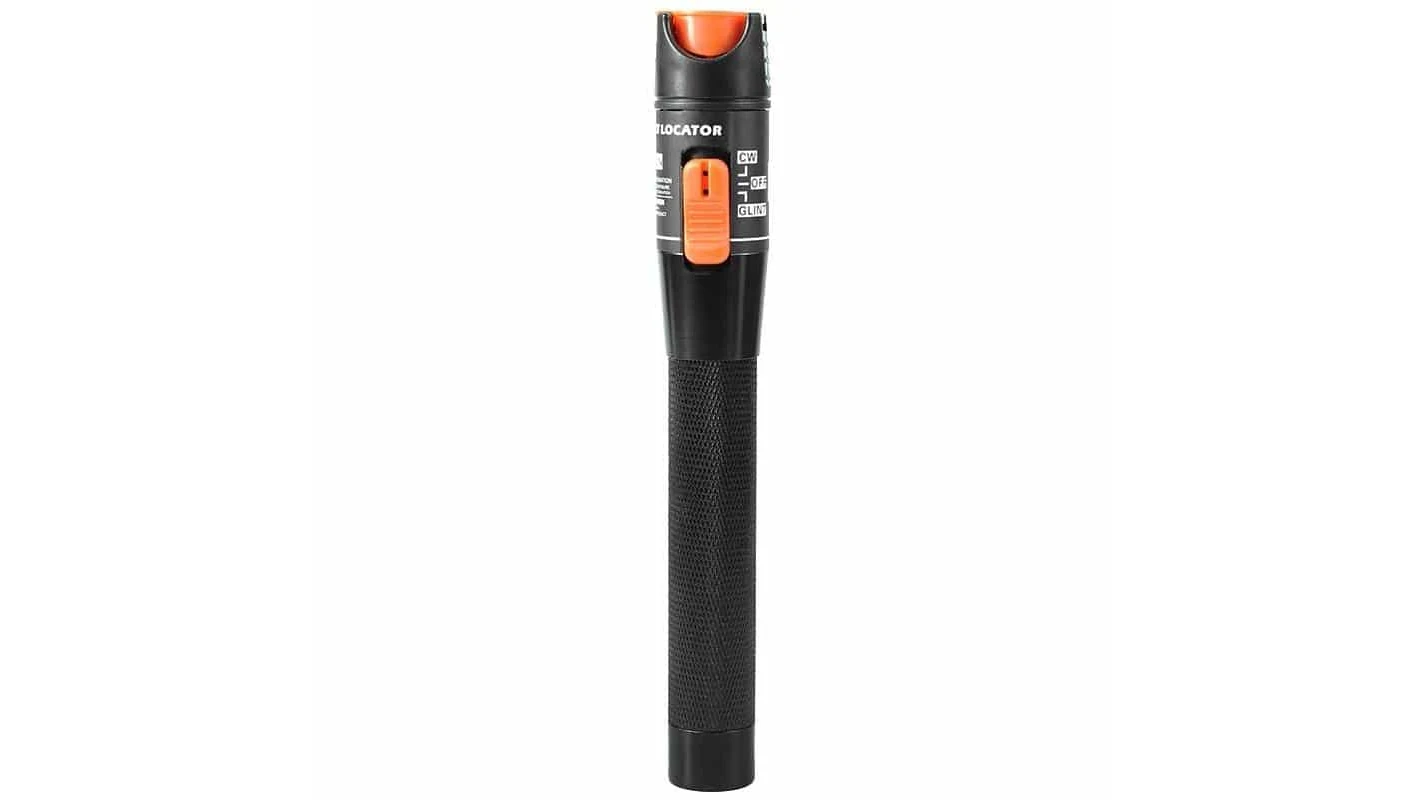

Điểm đứt có thể sáng đỏ qua vỏ cáp khi soi VFL, tùy loại vỏ. Không thấy sáng thì chưa kết luận sai vị trí: thử mở măng xông gần nhất hoặc đo đầu kia. Cách dùng xem bài bút soi quang VFL.
Checklist nghiệm thu sau sửa:
- Đã đo OTDR và lưu trace trước khi sửa
- Đã kiểm chứng vị trí bằng VFL hoặc đo đầu kia
- Đã ghi vị trí điểm sửa theo mốc trong hồ sơ tuyến
- Đã đo lại OTDR và lưu trace sau khi sửa
- Đã đo công suất hai chiều, đối chiếu với yêu cầu của dự án (xem cách tính suy hao trên tuyến cáp quang)
- Đã chụp ảnh hiện trường và nộp hồ sơ nghiệm thu
Những lỗi hay làm sai vị trí và cách tránh
Sáu lỗi hay gặp nhất: bỏ dây mồi, cài IOR sai, đo khi còn gắn thiết bị phát, coi con số OTDR là khoảng cách đường đi, không đối chiếu hồ sơ tuyến, đo một đầu rồi đi ngay. Bảng dưới nêu hậu quả và cách tránh từng lỗi.
| Lỗi | Hậu quả | Cách tránh |
|---|---|---|
| Bỏ dây mồi | Không thấy event gần đầu tuyến, điểm đứt sát máy bị bỏ sót | Luôn có dây mồi trong túi và nối trước khi đo |
| Cài IOR sai | Khoảng cách lệch, đào nhầm chỗ | Lấy IOR theo hồ sơ cáp của tuyến |
| Đo khi còn gắn thiết bị phát | Kết quả sai, có thể ảnh hưởng thiết bị | Rút tuyến khỏi thiết bị trước khi nối OTDR |
| Coi con số OTDR là khoảng cách đường đi | Đi xa hơn thực tế và tìm sai chỗ | Đổi sang vị trí thật qua mốc trong hồ sơ tuyến |
| Không đối chiếu hồ sơ tuyến | Không biết event nào là măng xông, event nào là lỗi | Mang hồ sơ, so ngay từ đầu |
| Đo một đầu rồi đi ngay | Không phát hiện sai số, mất công đào hai lần | Đo hai đầu và kiểm chứng bằng VFL trước khi đào |
Mẹo thực địa: chụp màn hình trace trước và sau khi sửa, đặt tên file theo ngày, tuyến, sợi. Lần sau có sự cố tương tự, đây là thứ cứu cả buổi dò tuyến.
Câu hỏi thường gặp
OTDR có xác định chính xác điểm đứt đến từng mét không?
Không nên hứa vậy. OTDR có sai số do IOR, độ dư của cáp và cách đặt con trỏ trên trace. Hãy coi kết quả là vùng cần tìm, rồi thu hẹp bằng đo hai đầu và VFL trước khi đào.
Có cần đo hai đầu không?
Nên đo khi có điều kiện: một đầu cho thấy điểm đứt, đầu kia xác nhận. Hai khoảng cách cộng lại phải xấp xỉ chiều dài tuyến trên hồ sơ; lệch nhiều thì kiểm tra lại IOR hoặc sợi đã đo.
Điểm đứt nằm trong vùng mù gần đầu tuyến thì làm sao?
Dùng dây mồi để đẩy vùng mù ra khỏi tuyến cần đo; không có dây mồi, điểm đứt sát máy dễ lẫn với phản xạ của connector đầu ra. Khái niệm giải thích ở bài OTDR là gì.
OTDR và VFL dùng cái nào trước?
OTDR trước để ra khoảng cách, VFL sau để kiểm chứng tại điểm nghi. Với đoạn ngắn quanh phòng máy hay ODF, có thể dùng VFL ngay.
Đứt xong hàn lại cần đo lại gì?
Đo lại bằng OTDR để xem mối hàn mới có tạo bậc suy hao không, và đo công suất để so với yêu cầu dự án. Lưu trace trước, sau và ảnh hiện trường vào hồ sơ nghiệm thu.
Tóm lại, xác định điểm đứt cáp quang bằng OTDR chỉ chính xác khi cài đúng thông số, đo từ hai đầu, quy đổi theo hồ sơ tuyến và kiểm chứng bằng VFL trước khi đào. Vật tư thay thế xem tại danh mục cáp quang.
