Gặp switch mạng không lên nguồn hoặc cổng không lên link, hãy kiểm tra từ rẻ đến đắt: ổ cắm và dây nguồn, rồi cáp và cổng, sau đó cấu hình và PoE. Mỗi lần chỉ đổi một thứ bằng đồ đã biết là tốt. Dành cho kỹ thuật viên, IT văn phòng, nhà thầu camera, kèm bảng chẩn đoán và checklist báo bảo hành.

Switch mạng không lên nguồn hoặc không nhận thiết bị: bắt đầu kiểm tra từ đâu?

Tách hai triệu chứng trước. Không đèn nào sáng là nghi nguồn điện. Đèn nguồn sáng nhưng cổng không lên link là nghi cáp, cổng, cấu hình hoặc PoE. Tách đúng ngay từ đầu giúp khỏi thử lan man và mất thời gian.

Lưu ý nhỏ: bài này nói về switch mạng (thiết bị chia cổng Ethernet trong tủ rack), không phải máy chơi game cùng tên. Đèn LED mỗi model có ý nghĩa khác nhau, nên mở hướng dẫn sử dụng của đúng model đang xử lý.

Nhánh A: không đèn nào sáng → kiểm tra nguồn điện (mục 3).
Nhánh B: đèn nguồn sáng, cổng không lên link → kiểm tra cáp, cổng, cấu hình (mục 4).
Nhánh B-PoE: cổng lên link nhưng camera hoặc access point không bật → kiểm tra PoE (mục 5).

Nguyên tắc chung: thay từng thứ bằng thiết bị đã biết là tốt, mỗi lần một thứ, rồi ghi lại kết quả. Còn bảo hành thì không tự mở vỏ.

Chuẩn bị gì trước khi kiểm tra: vật tư, dụng cụ, an toàn điện?

Mang đủ ổ cắm hoặc PDU đã biết tốt, dây nguồn dự phòng, patch cord và thiết bị đầu cuối đã biết tốt, cộng với đồng hồ vạn năng. An toàn điện là việc đầu tiên: luôn ngắt nguồn trước khi cắm hoặc rút dây nguồn và adapter.

Dụng cụ	Số lượng (ví dụ)	Dùng để	Lưu ý
Đồng hồ vạn năng	1	Kiểm tra ổ cắm, nguồn có điện không	Chỉ đo khi đã biết rõ thang đo
Ổ cắm hoặc PDU đã biết tốt	1	Loại trừ nguồn điện	PDU trong rack thường có cầu chì hoặc CB riêng
Dây nguồn, adapter dự phòng	1 bộ	Thay thử khi nghi nguồn	Dùng đúng thông số ghi trên nhãn switch
Patch cord đã biết tốt	2-3	Thay thử khi cổng không lên link	Đánh dấu “tốt” để khỏi lẫn
Máy test cáp LAN	1 (nếu có)	Kiểm tra dây đi trong tường	Kiểm cả thứ tự đôi dây
Laptop, thiết bị đầu cuối tốt	1	Vào giao diện quản lý, làm mẫu thử	Đã chạy ổn ở nơi khác

An toàn điện: ngắt nguồn trước khi cắm hoặc rút dây nguồn và adapter. Không chạm đầu AC khi còn điện. Với switch công nghiệp dùng nguồn DC, đấu đúng cực tính và đúng điện áp ghi trên nhãn trước khi cấp điện.

Khi đã mở tủ rack, tranh thủ xem lại cách bố trí tại bố trí thiết bị trong tủ rack: thông gió kém cũng là nguyên nhân khiến switch chập chờn.

Nhánh A: switch không có đèn nào sáng thì kiểm tra gì?

Đi theo thứ tự từ rẻ đến đắt: ổ cắm, dây nguồn, adapter, công tắc, rồi mới nghi nguồn bên trong. Các bước đầu chỉ cần ổ cắm, dây dự phòng và vài phút, chưa cần mở vỏ switch ra.

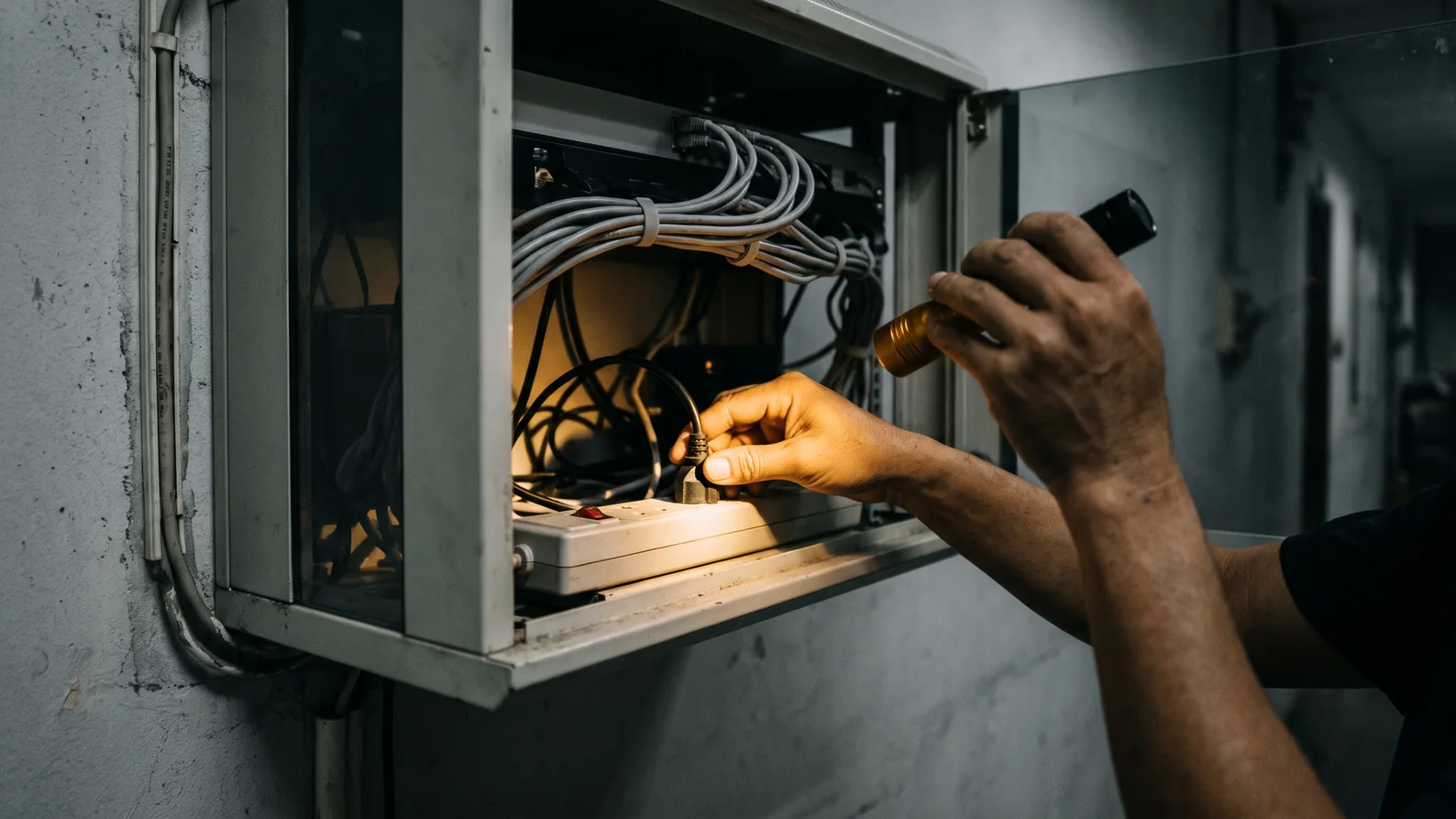

Tay kỹ thuật viên kiểm tra phích cắm nguồn và ổ điện trong tủ mạng nhỏ treo tường

Ổ cắm, PDU, CB có điện không. Cắm thiết bị khác vào cùng ổ để thử.
Dây nguồn và đầu cắm. Xem có lỏng hay cong chân không.
Adapter ngoài (nếu switch dùng). Đối chiếu thông số trên nhãn adapter với nhãn switch, rồi thử một adapter đã biết tốt.
Công tắc nguồn và nút reset. Một số model có công tắc nhỏ hoặc nút bị ấn kẹt.
Nóng bất thường hoặc có mùi khét. Ngắt ngay, không cấp lại điện, ghi lại hiện trạng và báo bảo hành.
Đã thử đủ nguồn đúng mà vẫn không đèn. Nghi nguồn bên trong hoặc mạch chính, chuyển sang quy trình bảo hành.

Kết quả thử	Kết luận
Thiết bị khác cắm vào ổ cũng không điện	Lỗi ổ cắm, PDU hoặc CB, chưa liên quan switch
Đổi dây nguồn thì switch sáng	Dây nguồn hỏng
Ổ có điện, dây và adapter tốt, vẫn không đèn	Nghi nguồn nội hoặc mạch chính của switch

Mẹo thực địa: PDU trong rack thường có cầu chì hoặc CB riêng, người ta hay nhìn công tắc tổng của tủ mà quên cái này. Chụp ảnh tình trạng đèn trước khi rút bất cứ thứ gì.

Nhánh B: đèn nguồn sáng nhưng cổng không nhận thiết bị thì kiểm tra gì?

Phép thử hoán đổi cho biết lỗi nằm ở thiết bị đầu cuối, dây hay cổng switch. Đổi cổng, đổi dây, đổi thiết bị đầu cuối, mỗi lần một thứ và ghi lại kết quả. Phần cáp đồng, cấu hình quản lý và SFP xem tiếp ở các bước dưới.

Hoán đổi cổng: cắm sang cổng khác của switch.
Hoán đổi dây: dùng patch cord đã biết tốt.
Hoán đổi đầu cuối: thiết bị khác vào cùng cổng, để biết lỗi ở thiết bị, dây hay cổng.
Kiểm tra đầu RJ45 và dây đi trong tường: dùng máy test cáp xem thông mạch và đúng thứ tự. Cáp lúc có lúc mất kết nối thì xem thêm bài cáp mạng chập chờn: cách kiểm tra và khắc phục.
Chiều dài kênh cáp đồng: tối đa 100 m theo chuẩn TIA-568 và IEEE 802.3 cho kênh Ethernet cáp xoắn đôi. Thực tế thường thiết kế khoảng 90 m dây cố định cộng dây nhảy hai đầu. Vượt giới hạn thì cổng lúc lên lúc không.
Cổng quang SFP: chuyển sang bài xử lý module SFP không nhận trên switch.
Cấu hình (switch managed): cổng bị tắt, VLAN, port security hoặc STP chặn cổng. Vào trang quản lý kiểm tra từng mục.

Thử gì	Kết quả	Nghĩa là	Làm tiếp
Cắm sang cổng khác	Cổng mới lên link	Cổng cũ có vấn đề	Đánh dấu bỏ cổng, kiểm tra cấu hình cổng
Đổi patch cord	Lên link	Dây cũ hỏng	Thay dây, bấm lại đầu RJ45 nếu cần
Đổi thiết bị đầu cuối	Thiết bị khác lên link	Lỗi ở thiết bị đầu cuối	Kiểm tra card mạng hoặc nguồn thiết bị
Test cáp trong tường	Báo lỗi thông mạch hoặc sai thứ tự	Hỏng dây cố định hoặc đầu nối	Bấm lại đầu, đi lại dây
Cả ba phép thử đều không đổi	Không cổng nào lên	Nghi cấu hình hoặc phần cứng	Vào giao diện quản lý, sau đó mục 6

Với switch managed, một cổng bị khoá trong cấu hình sẽ không lên link dù dây và thiết bị đều tốt; sự khác biệt này giải thích trong bài managed switch có thể khoá cổng.

Switch PoE không cấp nguồn cho camera, access point thì sao?

Cổng đã lên link mà camera hoặc access point không bật thường do tổng công suất vượt power budget, chuẩn PoE lệch nhau, cáp quá dài hoặc kém chất lượng, hoặc cổng bị tắt PoE trong giao diện quản lý. Thử rút bớt thiết bị, kiểm lại power budget, đổi cổng.

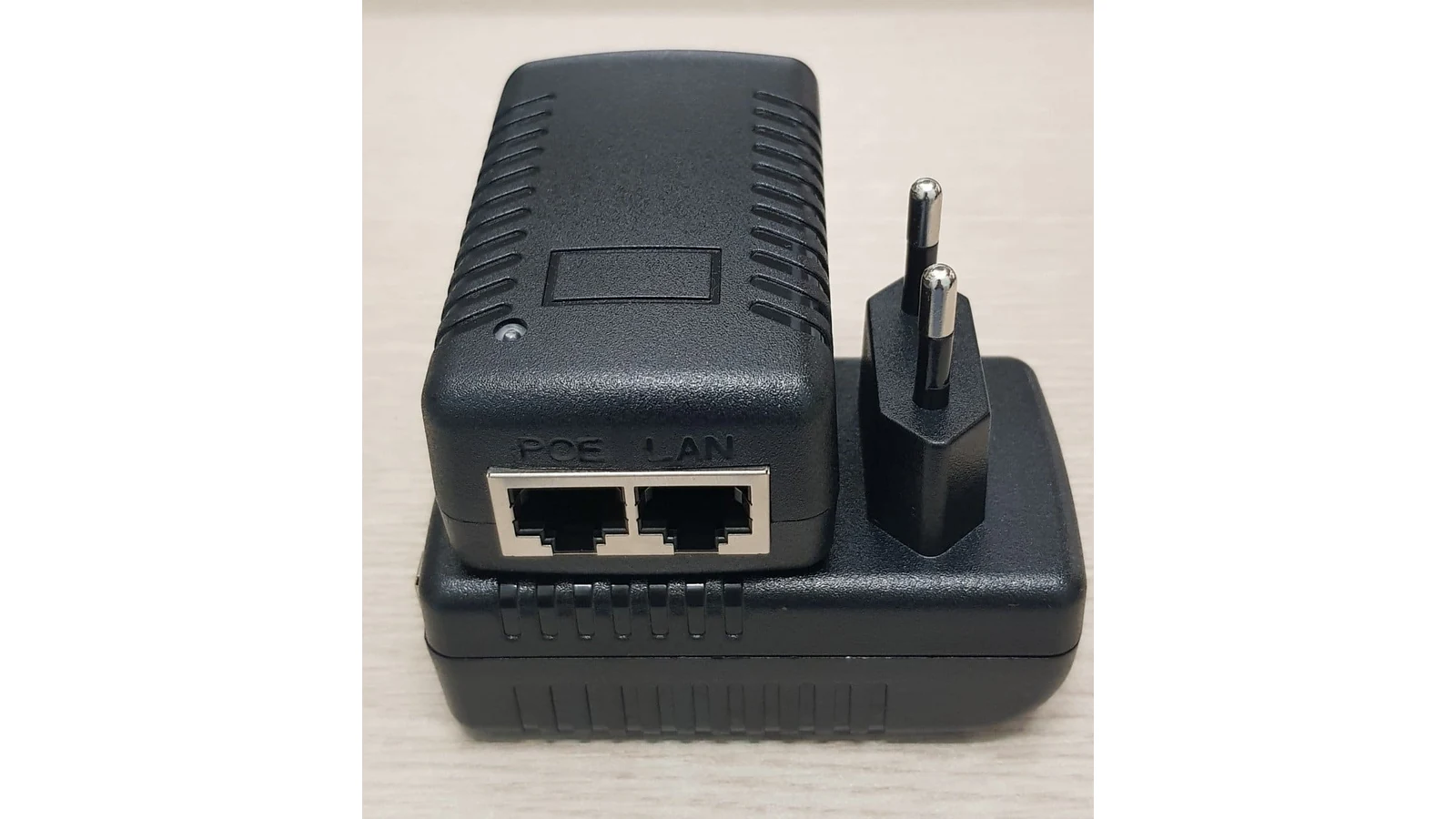

Bộ cấp nguồn PoE dạng adapter cắm tường có hai cổng PoE và LAN

Triệu chứng	Nghi ngờ	Cách thử
Một vài cổng cuối không cấp nguồn khi cắm đủ thiết bị	Vượt power budget của switch	Rút bớt thiết bị, cộng lại công suất theo datasheet từng thiết bị
Thiết bị chỉ lên link, không bật nguồn	Chuẩn PoE của thiết bị và cổng không khớp (af, at hoặc bt)	Đối chiếu chuẩn PoE ghi trên nhãn hai bên
Thiết bị lúc bật lúc tắt	Cáp dài, kém chất lượng, đầu nối lỏng	Thử dây ngắn đã biết tốt
Cổng có link nhưng PoE im lặng	PoE bị tắt ở cổng (switch managed)	Vào trang quản lý, bật PoE cổng đó

Cách tính tổng công suất xem tại bài tính power budget cho switch, còn camera ngoài trời có lưu ý riêng ở bài switch PoE cho camera ngoài trời. Cần thay hoặc nâng cấp thì xem nhóm thiết bị switch PoE.

Khi nào chắc chắn switch hỏng và cần bảo hành hoặc thay?

Khi đã thử đủ nguồn đúng, đổi dây, đổi thiết bị đầu cuối mà triệu chứng không đổi. Lúc này mới nên báo bảo hành, kèm model, serial, mô tả những gì đã thử và ảnh đèn LED. Mở vỏ khi còn bảo hành có thể ảnh hưởng quyền lợi bảo hành, nên hỏi nơi bán trước. Để giảm sự cố lặp lại, đưa switch vào lịch bảo trì hệ thống mạng LAN định kỳ.

Hiện tượng	Nghi ngờ	Việc làm
Đã thử nguồn đúng, không đèn	Nguồn nội hoặc mạch chính	Báo bảo hành, không cấp điện lại nhiều lần
Nhiều cổng cùng không lên link sau khi đổi dây, đổi thiết bị	Chip hoặc mạch chính	Báo bảo hành
Cổng lúc có lúc không sau khi đã loại trừ cáp	Cổng hoặc quá nhiệt	Kiểm tra thông gió, quạt, rồi báo bảo hành nếu vẫn lỗi

Điều kiện và thời hạn bảo hành xem tại trang chính sách bảo hành của TCNET; bài này không nêu lại để tránh sai lệch.

Checklist hồ sơ báo lỗi:

Model và số serial trên nhãn
Ảnh đèn LED lúc lỗi
Danh sách phép thử đã làm và kết quả

Lỗi hay mắc khi kiểm tra switch và cách tránh?

Sáu lỗi thường gặp: đổi nhiều thứ cùng lúc, chỉ thử cáp mà quên thử cổng và đầu cuối, dùng adapter sai thông số, rút cắm khi còn điện, không ghi lại mô hình đèn, và mở vỏ khi còn bảo hành.

Lỗi	Hậu quả	Cách tránh
Đổi nhiều thứ cùng lúc	Không biết cái nào là nguyên nhân	Mỗi lần một thứ, ghi lại
Chỉ thử cáp, quên thử cổng và đầu cuối	Kết luận sai, thay dây vô ích	Làm đủ ba phép hoán đổi
Dùng adapter sai thông số	Switch không lên hoặc hỏng thêm	Đối chiếu nhãn adapter với nhãn switch
Rút cắm khi còn điện (nhất là nguồn DC công nghiệp)	Nguy hiểm điện, hỏng thiết bị	Ngắt nguồn trước mọi thao tác
Không ghi lại mô hình đèn	Hãng không có dữ liệu để hỗ trợ	Chụp ảnh đèn trước khi rút
Mở vỏ khi còn bảo hành	Có thể ảnh hưởng quyền lợi bảo hành	Không tự mở, gửi đúng quy trình

Mẹo thực địa: mang theo một patch cord và một thiết bị đầu cuối “đã biết tốt”, và dán nhãn số cổng ở hai đầu dây. Người bảo trì sau đỡ mất hàng giờ dò. Với tủ lớn, cân nhắc switch công nghiệp cho nơi cần độ bền cao.

Tóm lại, khi switch mạng không lên nguồn hoặc cổng không nhận thiết bị, hãy kiểm tra đúng thứ tự nguồn, dây, cổng, PoE rồi cấu hình, mỗi lần chỉ đổi một thứ; làm hết các bước mà lỗi vẫn còn thì chuyển sang bảo hành.

Câu hỏi thường gặp

Switch không đèn nhưng ổ cắm có điện thì do đâu?

Thử đổi dây nguồn và adapter bằng đồ đã biết tốt trước. Nếu đã thử đủ mà vẫn không có đèn, nghi nguồn bên trong hoặc mạch chính của switch, lúc đó mới báo bảo hành.

Đèn nguồn sáng mà cổng không lên link phải làm gì?

Hoán đổi lần lượt cổng, dây và thiết bị đầu cuối để xem lỗi nằm ở đâu. Với switch managed, vào trang quản lý kiểm tra cổng có bị tắt hoặc bị chặn không.

Switch PoE không cấp nguồn cho camera có phải hỏng cổng?

Chưa chắc. Kiểm tra power budget, chuẩn PoE hai bên, chất lượng cáp và cài đặt PoE trên cổng trước. Chỉ khi cả bốn đều ổn mới nghi cổng hoặc mạch cấp nguồn.

Có nên tự mở switch ra kiểm tra?

Không, nhất là khi còn bảo hành. Mở vỏ có thể ảnh hưởng quyền lợi bảo hành và có nguy cơ điện, nên gửi đúng quy trình thay vì tự tháo.

Switch nóng và tự tắt có bình thường không?

Nóng bất thường kèm tự tắt hoặc mùi khét là dấu hiệu cần ngắt điện và kiểm tra thông gió tủ rack. Nếu vẫn lặp lại sau khi đã thoáng khí, chuyển sang bảo hành.
