OTDR là gì? OTDR (Optical Time Domain Reflectometer) là một thiết bị đo quang chuyên dụng dùng để phát hiện các lỗi, đo chiều dài tuyến cáp quang và xác định vị trí chính xác của các sự cố trên cáp quang. Thiết bị này hoạt động bằng cách phát những xung ánh sáng vào cáp quang và đo lường tín hiệu phản xạ ngược (backscatter) trở lại, từ đó cung cấp một bức tranh chi tiết về tình trạng toàn bộ tuyến cáp.

Trong lĩnh vực viễn thông và công nghệ thông tin hiện đại, OTDR đã trở thành công cụ không thể thiếu để đảm bảo chất lượng các tuyến cáp quang sợi. Từ lắp đặt ban đầu, nghiệm thu tuyến cáp cho đến bảo trì định kỳ và xử lý sự cố, OTDR cung cấp những dữ liệu chính xác và chi tiết về hiệu suất của hạ tầng mạng quang học.

TCNET là nhà cung cấp hàng đầu các thiết bị đo quang chất lượng cao, bao gồm OTDR có các thông số kỹ thuật tiên tiến. Bài viết dưới đây sẽ giới thiệu chi tiết về OTDR là gì, nguyên lý hoạt động, ứng dụng thực tế trong đo kiểm cáp quang, và cách sử dụng để đạt hiệu quả tối ưu.

OTDR Là Gì

OTDR viết tắt từ cụm từ tiếng Anh “Optical Time Domain Reflectometer”, là một thiết bị đo lường chuyên biệt được thiết kế để kiểm tra tính toàn vẹn và hiệu suất của cáp quang sợi. Về cơ bản, OTDR gửi những xung ánh sáng có độ rộng xác định vào một đầu của cáp quang và đo lường cường độ của tín hiệu quang học phản xạ ngược trở lại.

Cấu trình hoạt động của OTDR dựa trên nguyên tắc đơn giản nhưng hiệu quả: khi ánh sáng truyền qua cáp quang, một phần năng lượng sẽ bị phân tán ngược lại theo hướng nguồn phát (phân tán Rayleigh). Ngoài ra, tại các điểm có sự thay đổi đột ngột về cấu trúc cáp (như đầu nối, mối hàn hay các điểm gãy), sẽ xuất hiện những phản xạ Fresnel mạnh. OTDR đo lường thời gian và cường độ của những tín hiệu này, cho phép xác định vị trí chính xác các sự cố cách đầu cáp bao xa.

Ứng dụng chính của OTDR bao gồm xác định chiều dài tuyến cáp quang, phát hiện vị trí các điểm hỏng hóc (gãy, kink, nối không tốt), đo suy hao tại các mối hàn và đầu nối, cũng như thực hiện các bài kiểm tra toàn diện cho mục đích nghiệm thu hạ tầng quang học. Với OTDR, các kỹ thuật viên không cần phải đào bới hay phá dỡ để tìm lỗi, tiết kiệm thời gian và chi phí bảo trì đáng kể.

Máy đo OTDR

Nguyên Lý Hoạt Động Của OTDR

Để hiểu rõ cách OTDR hoạt động, cần nắm vững ba khái niệm cốt lõi: phân tán Rayleigh, phản xạ Fresnel, và phương pháp đo thời gian quang học.

Phân Tán Rayleigh: Khi ánh sáng truyền qua cáp quang, nó tương tác với các cấu trúc tinh thể siêu nhỏ của sợi quang. Tương tác này gây ra hiện tượng phân tán ánh sáng theo mọi hướng, trong đó một phần được gọi là phân tán Rayleigh sẽ truyền ngược lại về phía nguồn phát. Cường độ của phân tsan Rayleigh tỷ lệ với cường độ ánh sáng đầu vào, và nó giảm theo hàm mũ khi ánh sáng lan truyền dọc cáp. Điều này tạo nên một “vách lõm” đặc trưng trên biểu đồ OTDR mà các kỹ thuật viên sử dụng để xác định tình trạng sợi quang.

Phản Xạ Fresnel: Tại các điểm có sự thay đổi đột ngột về chỉ số khúc xạ (như giao diện giữa cáp quang và không khí ở đầu cáp, tại các đầu nối hay tại những điểm gãy), sẽ xuất hiện những phản xạ mạnh được gọi là phản xạ Fresnel. Những phản xạ này biểu hiện dưới dạng các “spike” (đỉnh nhọn) trên biểu đồ OTDR và cung cấp thông tin rất quý giá về vị trí của các sự kiện và đặc tính của chúng.

Phương Pháp Đo Thời Gian: OTDR hoạt động bằng cách phát một xung ánh sáng rất ngắn (thường từ vài nano giây) vào cáp quang và đo lường thời gian để tín hiệu phản xạ trở lại. Vì ánh sáng truyền với tốc độ cố định trong cáp quang, độ trễ thời gian chính xác cho phép tính toán khoảng cách đến điểm phản xạ. Công thức cơ bản là: Khoảng cách = (Tốc độ ánh sáng trong sợi quang × Thời gian) / 2, chia cho 2 vì ánh sáng phải đi xuôi và quay ngược.

Đọc Biểu Đồ OTDR: Kết quả đo của OTDR được thể hiện dưới dạng một biểu đồ (trace) với trục hoành là khoảng cách (km hoặc m) và trục tung là cường độ tín hiệu phản xạ (dB). Biểu đồ này cho thấy toàn bộ lộ trình của ánh sáng qua cáp: vách lõm tương ứng với phân tán Rayleigh của sợi quang lành mạnh, các đỉnh nhọn biểu thị các đầu nối hoặc mối hàn, và bất kỳ sự suy giảm bất thường nào đều chỉ ra lỗi tiềm ẩn.

Ứng Dụng Của OTDR Trong Đo Kiểm Cáp Quang

OTDR là một công cụ vô cùng linh hoạt và được sử dụng rộng rãi trong mọi giai đoạn của vòng đời cáp quang, từ lắp đặt ban đầu cho đến bảo trì lâu dài. Dưới đây là những ứng dụng chính của OTDR trong các hoạt động đo kiểm cáp quang thực tế.

Đo Chiều Dài Tuyến Cáp

Một trong những ứng dụng cơ bản và quan trọng nhất của OTDR là xác định chiều dài chính xác của tuyến cáp quang. Thay vì phải dùng thước dây hay các phương pháp thủ công khác (thường không chính xác và tốn thời gian), OTDR có thể đo được chiều dài từ một đầu cáp chỉ bằng một lần quét. Khoảng cách đến điểm cuối của cáp sẽ được xác định bằng cách phát hiện sự suy giảm đột ngột của tín hiệu hoặc phản xạ mạnh tại vị trí đầu cáp kia. Độ chính xác của phép đo này thường từ 1-2% tùy theo loại OTDR và thiết lập tham số đo lường.

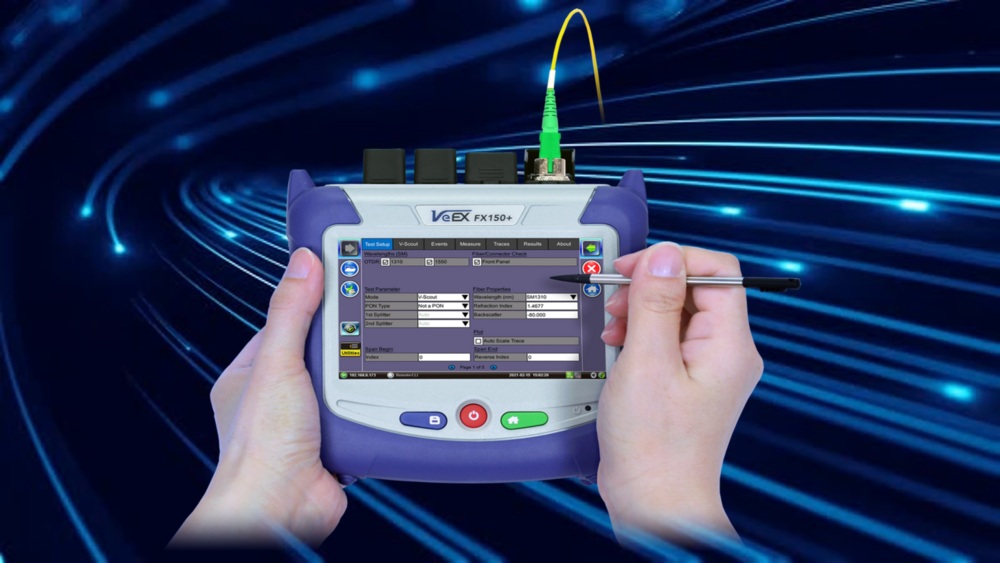

Ứng dụng OTDR

Xác Định Vị Trí Lỗi

Khả năng xác định vị trí chính xác của các sự cố là một trong những ưu điểm lớn nhất của OTDR so với các phương pháp kiểm tra truyền thống. Khi cáp quang gặp sự cố (gãy, kink, hay nối không tốt), OTDR sẽ phát hiện điều này thông qua một sự thay đổi đột ngột trên biểu đồ trace. Các loại sự kiện chính bao gồm:

Điểm Gãy (Break Point): Khi cáp quang bị gãy hoàn toàn, OTDR sẽ hiển thị một phản xạ Fresnel rất mạnh (thường là một đỉnh nhọn hướng lên) tại vị trí gãy, sau đó tín hiệu sẽ rơi xuống mức nhiễu nền. Vị trí chính xác của gãy được xác định bằng khoảng cách từ đầu cáp đến điểm phản xạ này.
Sự Kiện Suy Hao Cao (High-Loss Events): Các lỗi như kink, ngoằn cáp, hay các đầu nối chất lượng kém sẽ xuất hiện dưới dạng các điểm suy giảm tín hiệu trên biểu đồ. OTDR cho phép xác định vị trí chính xác của những lỗi này, giúp kỹ thuật viên có thể sửa chữa nhanh chóng.

Với thông tin vị trí chính xác từ OTDR, đội ngũ kỹ thuật viên có thể tới ngay vị trí cần sửa chữa mà không cần phải kiểm tra toàn bộ tuyến cáp, tiết kiệm thời gian và chi phí đáng kể.

Đo Suy Hao Mối Hàn Và Đầu Nối

Chất lượng của các mối hàn và đầu nối là yếu tố quyết định hiệu suất của toàn bộ tuyến cáp quang. OTDR cung cấp một phương pháp chính xác để đo suy hao tại từng mối hàn và đầu nối trên tuyến cáp.

Các mối hàn quang (fusion splice) thường có suy hao rất nhỏ, thường từ 0.02-0.1 dB nếu hàn tốt. Trên biểu đồ OTDR, mối hàn sẽ xuất hiện dưới dạng một điểm suy giảm nhỏ trên vách lõm (không có hoặc có phản xạ rất nhỏ). Bằng cách so sánh mức tín hiệu trước và sau mối hàn, OTDR có thể tính toán chính xác độ suy hao tại điểm này.

Đối với các đầu nối (connector), suy hao thường lớn hơn một chút, từ 0.3-0.5 dB tùy theo loại đầu nối và chất lượng lắp ráp. Trên biểu đồ OTDR, đầu nối sẽ hiển thị dưới dạng một phản xạ Fresnel mạnh (một đỉnh nhọn), và suy hao được tính toán từ độ cao của đỉnh này và sự suy giảm của tín hiệu ngay sau đó. Việc đo suy hao các đầu nối giúp đảm bảo chất lượng các kết nối và xác định các đầu nối có thể bị hư hỏng hoặc lắp ráp không tốt.

Liên hệ với TCNET để lựa chọn các sản phẩm chất lượng cao như patchcord quang và các thiết bị hàn quang để đảm bảo các mối nối tối ưu.

Nghiệm Thu Và Bảo Trì Tuyến Cáp

Trong quá trình lắp đặt một tuyến cáp quang mới, OTDR là công cụ quan trọng để thực hiện nghiệm thu chất lượng. Bằng cách quét toàn bộ tuyến cáp với OTDR, có thể xác minh rằng:

Chiều dài tuyến cáp khớp với thiết kế;
Không có các điểm gãy hay lỗi cáp;
Suy hao của toàn bộ tuyến cáp nằm trong giới hạn cho phép;
Các mối hàn và đầu nối có chất lượng tốt;
Không có các kink hay ngoằn cáp gây suy hao cao.

Đối với bảo trì định kỳ, OTDR được sử dụng để tạo ra một “bản ghi cơ sở” (baseline trace) ngay sau khi lắp đặt hoàn tất. Trong quá trình vận hành, những bản đo OTDR định kỳ sẽ được so sánh với bản ghi cơ sở này, giúp phát hiện bất kỳ sự suy giảm hoặc thay đổi nào trong hiệu suất tuyến cáp, cho phép các biện pháp bảo trì chủ động được thực hiện trước khi sự cố xảy ra.

Các Thông Số Quan Trọng Của OTDR

Để lựa chọn và sử dụng OTDR một cách hiệu quả, cần phải hiểu rõ các thông số kỹ thuật chính của thiết bị. Dưới đây là bảng tóm tắt những thông số quan trọng nhất:

Thông Số	Mô Tả	Giá Trị Điển Hình
Dynamic Range	Tầm đo lường tối đa, càng cao càng đo được khoảng cách xa hơn	28 dB, 35 dB, 45 dB
Pulse Width (Độ Rộng Xung)	Thời gian của xung ánh sáng; ngắn hơn = độ phân giải cao, dài hơn = tầm xa hơn	1 ns, 10 ns, 100 ns, 1 μs
Event Dead Zone	Khoảng cách tối thiểu để phân biệt hai sự kiện gần nhau	0.8 m – 3 m
Attenuation Dead Zone	Khoảng cách tối thiểu từ đầu cáp để đo suy hao chính xác	3 m – 15 m
Wavelength (Bước Sóng)	Màu ánh sáng dùng trong OTDR; ảnh hưởng đến độ suy hao và ứng dụng	1310 nm, 1550 nm, 1625 nm
Resolution (Độ Phân Giải)	Khả năng phân biệt các chi tiết nhỏ trên biểu đồ trace	0.1 m – 1 m
Accuracy (Độ Chính Xác)	Mức độ chính xác của phép đo khoảng cách	1-2% của khoảng cách đo

Dynamic Range là một trong những thông số quan trọng nhất. Một thiết bị OTDR có dynamic range 35 dB có thể đo được một tuyến cáp dài khoảng 40-50 km (tùy theo loại sợi quang), trong khi dynamic range 45 dB có thể đo được hơn 80 km. Tuy nhiên, dynamic range cao hơn không phải lúc nào cũng tốt hơn, vì nó thường đi kèm với độ phân giải thấp hơn.

Pulse Width cần được lựa chọn phù hợp với mục đích đo lường. Xung ngắn (1-10 ns) cung cấp độ phân giải cao, cho phép phát hiện các sự kiện gần nhau, nhưng chỉ có thể đo được những tuyến cáp ngắn. Xung dài (100 ns – 1 μs) cho phép đo những tuyến cáp dài nhưng có độ phân giải thấp hơn.

Event Dead Zone và Attenuation Dead Zone là những hạn chế cố hữu của OTDR. Gần đầu cáp, OTDR không thể phân biệt các chi tiết do hiệu ứng tín hiệu mạnh. Điều này có nghĩa là các sự kiện xảy ra trong khoảng 0.8-3 m từ đầu cáp có thể không được phát hiện hoặc phát hiện không chính xác.

Wavelength của OTDR thường được chọn là 1310 nm hoặc 1550 nm, tương ứng với các cửa sổ quang học chuẩn. Các thiết bị OTDR hiện đại thường có khả năng chuyển đổi giữa các bước sóng khác nhau. Bước sóng 1625 nm đôi khi được sử dụng để kiểm tra các tuyến cáp đang hoạt động mà không gây nhiễu cho dữ liệu.

Cách Đọc Kết Quả Đo OTDR

Kết quả đo của OTDR được thể hiện dưới dạng một biểu đồ trace, là một biểu đồ đường cho thấy cường độ tín hiệu phản xạ theo khoảng cách. Để sử dụng OTDR một cách hiệu quả, cần biết cách đọc và diễn giải biểu đồ này.

Các Phần Chính Của Biểu Đồ OTDR: Biểu đồ trace bao gồm trục hoành (khoảng cách, tính bằng km hoặc m) và trục tung (cường độ tín hiệu, tính bằng dB). Đường biểu đồ bắt đầu từ một điểm cao ở đầu (phục vụ cho hiệu chuẩn) và sau đó suy giảm dần dần trong một hình dạng nhất quán gọi là “vách lõm” (slope), biểu thị phân tsan Rayleigh của sợi quang lành mạnh.

Diễn Giải Các Sự Kiện Trên Biểu Đồ: Bất kỳ sự sai lệch nào từ vách lõm trơn tru đều chỉ ra sự kiện trên tuyến cáp. Các loại sự kiện chính bao gồm:

Đỉnh Nhọn Hướng Lên (Reflective Event): Thường xuất hiện tại các đầu nối hoặc điểm gãy, biểu thị phản xạ Fresnel. Độ cao của đỉnh cho biết cường độ phản xạ, và suy hao có thể được tính từ độ giảm của vách lõm ngay sau đỉnh.
Điểm Suy Giảm Mà Không Có Phản Xạ (Non-Reflective Event): Thường xuất hiện tại các mối hàn quang, biểu thị nơi có sự suy hao nhưng không có phản xạ. Suy hao tại mối hàn được tính từ sự khác biệt về mức tín hiệu trước và sau điểm này.
Sự Suy Giảm Bất Thường (Attenuation Abnormality): Nếu vách lõm có độ dốc lớn hơn bình thường ở một khu vực nhất định, điều này chỉ ra cáp quang trong khu vực đó bị suy hao cao bất thường, có thể do kink, ngoằn cáp hay các vấn đề khác.
Sự Suy Giảm Đột Ngột Đến Mức Nhiễu Nền (Drop to Noise Floor): Nếu đường biểu đồ suy giảm đột ngột sau một phản xạ Fresnel mạnh và rơi xuống mức nhiễu nền, điều này chỉ ra cáp quang bị gãy hoàn toàn tại vị trí đó.

Tính Toán Suy Hao: Để tính toán suy hao (attenuation) của một đoạn cáp giữa hai điểm trên biểu đồ, có thể dùng công thức:

Suy Hao (dB) = (Cường độ tín hiệu tại điểm 1 – Cường độ tín hiệu tại điểm 2) / 2

Chia cho 2 vì tín hiệu đi xuôi và quay ngược. Suy hao này sau đó chia cho chiều dài của đoạn cáp để có được suy hao tính trên một đơn vị dài (thường dB/km).

So Sánh Với Bản Ghi Cơ Sở: Một trong những cách sử dụng OTDR hữu ích nhất là tạo một bản ghi cơ sở (baseline trace) ngay sau khi lắp đặt tuyến cáp, và sau đó thực hiện các bài đo theo định kỳ để so sánh. Nếu các bài đo mới có suy hao cao hơn bản ghi cơ sở một cách đáng kể (ví dụ, hơn 0.5 dB), điều này chỉ ra tuyến cáp đang bị suy giảm và có thể cần bảo trì.

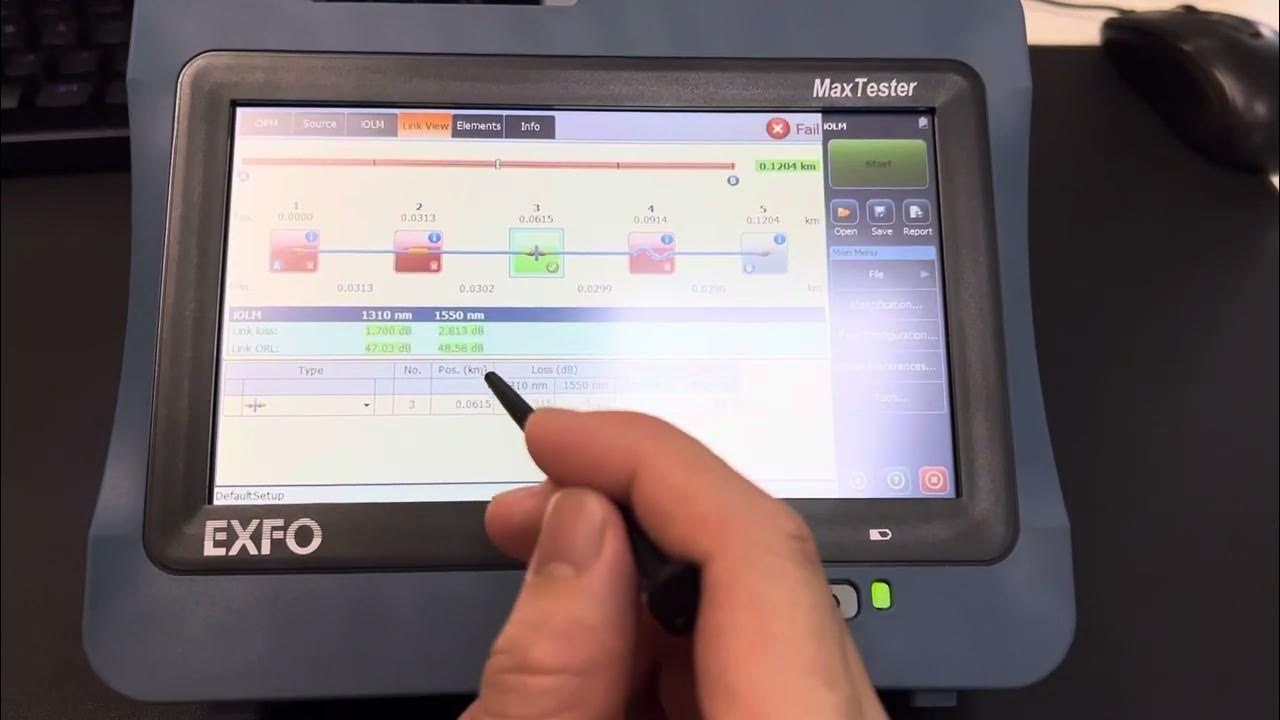

Cách đọc kết quả đo OTDR

Kết Luận

OTDR là một công cụ không thể thiếu trong kỹ thuật cáp quang, cung cấp khả năng đo lường chính xác, định vị sự cố nhanh chóng, và đánh giá chất lượng tuyến cáp một cách toàn diện. Từ việc xác định chiều dài tuyến cáp, phát hiện và định vị lỗi, đo suy hao mối hàn và đầu nối, cho đến thực hiện nghiệm thu và bảo trì định kỳ, OTDR hỗ trợ các kỹ thuật viên trong mọi khía cạnh của công việc liên quan đến cáp quang.

Để lựa chọn OTDR phù hợp với nhu cầu cụ thể, cần hiểu rõ các thông số kỹ thuật chính như dynamic range, pulse width, event dead zone, và wavelength. Một thiết bị OTDR chất lượng cao từ nhà cung cấp uy tín sẽ giúp đảm bảo chính xác của các phép đo và kéo dài tuổi thọ của hạ tầng cáp quang.

TCNET cung cấp các thiết bị đo quang chuyên dụng, bao gồm OTDR với các thông số kỹ thuật tiên tiến, cùng với các sản phẩm liên quan như cáp quang, máy hàn quang, ODF quang, và module SFP quang. Với sự hỗ trợ từ các chuyên gia của TCNET, quý khách có thể lựa chọn thiết bị và phương pháp đo lường tối ưu nhất cho dự án của mình.

Câu Hỏi Thường Gặp

1. OTDR có thể đo được cáp quang ở bao xa?

Có. Khoảng cách tối đa mà OTDR có thể đo phụ thuộc vào dynamic range của thiết bị. Những OTDR có dynamic range 28 dB có thể đo khoảng 30-40 km, trong khi những OTDR có dynamic range cao hơn (35-45 dB) có thể đo được hơn 80-100 km hoặc thậm chí xa hơn. Tuy nhiên, cần lưu ý rằng khoảng cách đo này là lý thuyết; trong thực tế, nó có thể bị ảnh hưởng bởi chất lượng cáp quang, độ suy hao của cáp, và các thông số cài đặt khác trên OTDR.

2. Sai lệch giữa hai bài đo OTDR có thể là bao nhiêu?

Có. Độ chính xác của OTDR thường từ 1-2% của khoảng cách đo, có nghĩa là đối với một bài đo 50 km, sai lệch có thể từ 0.5-1 km. Các yếu tố ảnh hưởng đến độ chính xác bao gồm chỉ số khúc xạ (RUI) của cáp quang, nhiệt độ, loại OTDR được sử dụng, và chất lượng của hiệu chuẩn OTDR. Để giảm thiểu sai lệch, nên thực hiện hiệu chuẩn OTDR thường xuyên và sử dụng giá trị RUI chính xác cho loại cáp được đo.

3. Cáp quang đang hoạt động có thể được kiểm tra bằng OTDR không?

Có. OTDR có thể được sử dụng để kiểm tra các tuyến cáp quang đang hoạt động (live fiber) bằng cách sử dụng bước sóng 1625 nm, vốn nằm ngoài dãy bước sóng được sử dụng cho dữ liệu (1310 nm hoặc 1550 nm), do đó không gây nhiễu cho lưu lượng dữ liệu. Tuy nhiên, điều này yêu cầu OTDR phải có khả năng hoạt động ở bước sóng 1625 nm, không phải tất cả các OTDR đều hỗ trợ.

4. Mối hàn quang tốt có suy hao bao nhiêu?

Số. Một mối hàn quang tốt thường có suy hao từ 0.02-0.1 dB. Nếu suy hao của mối hàn vượt quá 0.15 dB, điều này chỉ ra mối hàn có chất lượng kém và nên được kiểm tra lại hoặc thay thế. Suy hao của mối hàn phụ thuộc vào nhiều yếu tố, bao gồm kỹ năng của người hàn, chất lượng của máy hàn quang, tình trạng của đầu cáp (cần phải được làm sạch và cắt chính xác), và loại cáp quang.

5. Làm sao để tìm hiểu thêm về các thiết bị OTDR và dịch vụ đo kiểm cáp quang của TCNET?

Số. Quý khách có thể truy cập trang web của TCNET tại thiết bị đo quang để xem chi tiết các sản phẩm OTDR và các thiết bị đo quang khác. Để được tư vấn chi tiết về loại OTDR phù hợp với nhu cầu cụ thể và các dịch vụ đo kiểm cáp quang, quý khách vui lòng liên hệ với TCNET theo thông tin sau: Điện thoại: 028.6285.0999, Email: duan@mangthanhcong.vn. Đội ngũ chuyên gia của TCNET sẽ sẵn sàng hỗ trợ quý khách.
