Bút soi quang VFL: phát hiện điểm đứt cáp nhanh trong 5 phút
Khi cáp quang mất tín hiệu và cần xác định nhanh vị trí đứt/gãy mà chưa cần đến thiết bị đo phức tạp, bút soi quang VFL (Visual Fault Locator) là công cụ đầu tiên mọi kỹ thuật viên nên có trong túi đồ nghề. Với thao tác đơn giản, VFL giúp khoanh vùng sự cố trong vài phút trước khi cần đến OTDR để đo chi tiết hơn.
VFL là gì & nguyên lý

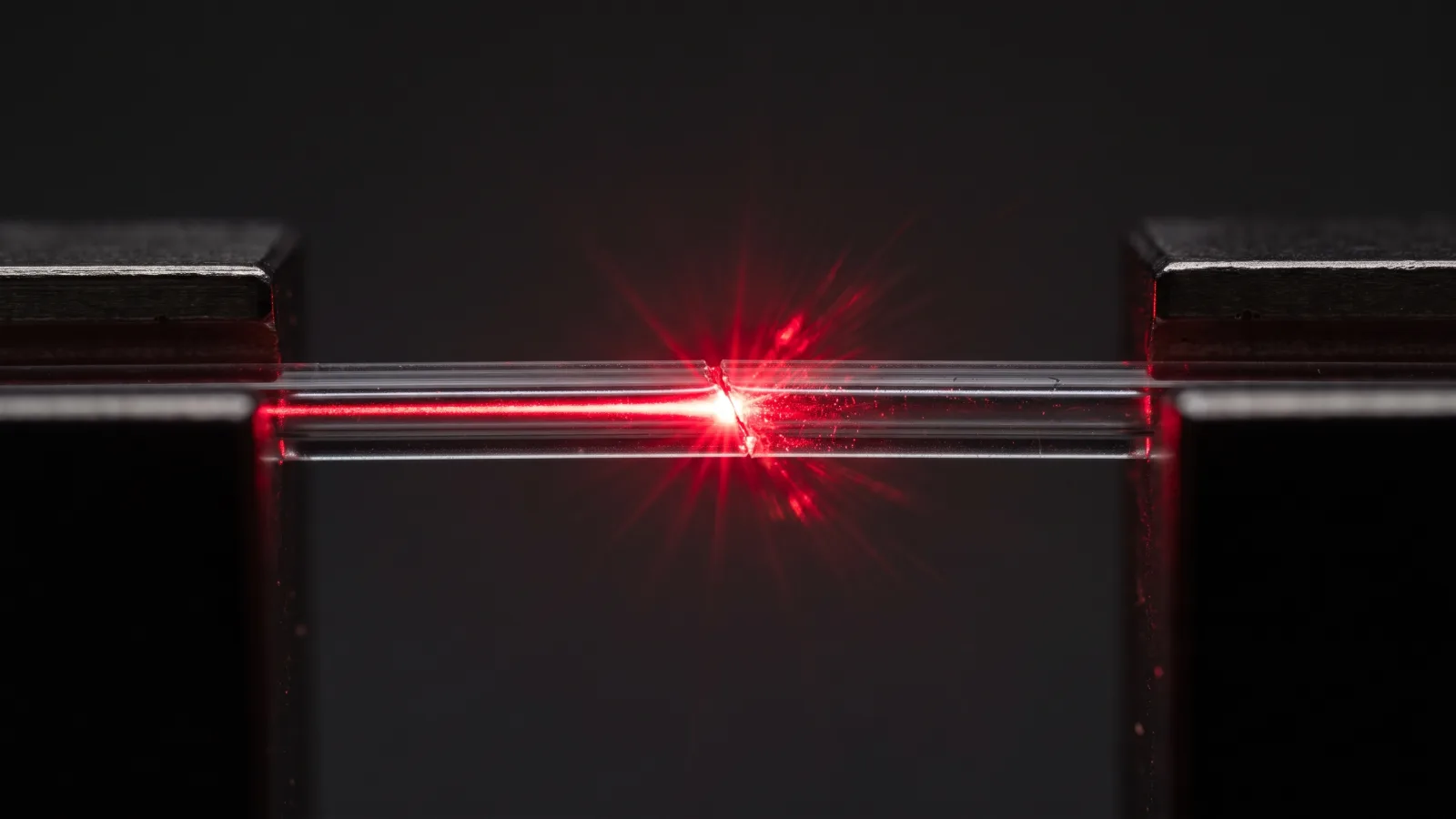

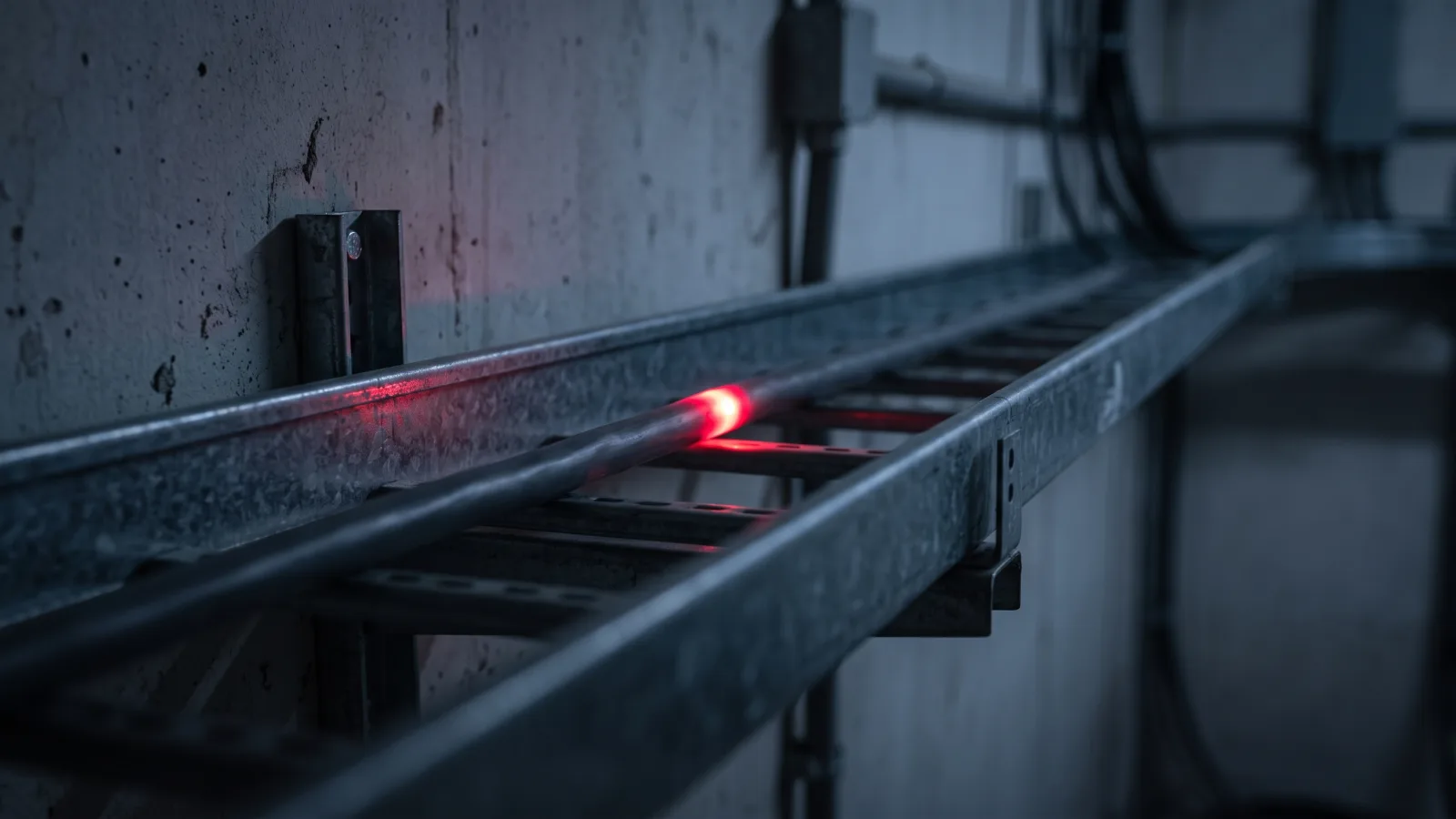

VFL là thiết bị phát ra tia laser ánh sáng đỏ nhìn thấy được (bước sóng khoảng 650nm) và bơm vào sợi quang. Tại những điểm sợi bị hở, gãy, uốn gập quá mức hoặc đấu nối lỏng, một phần ánh sáng đỏ sẽ rò rỉ ra ngoài lớp vỏ và phát sáng — kỹ thuật viên chỉ cần quan sát bằng mắt thường để xác định vị trí bất thường.

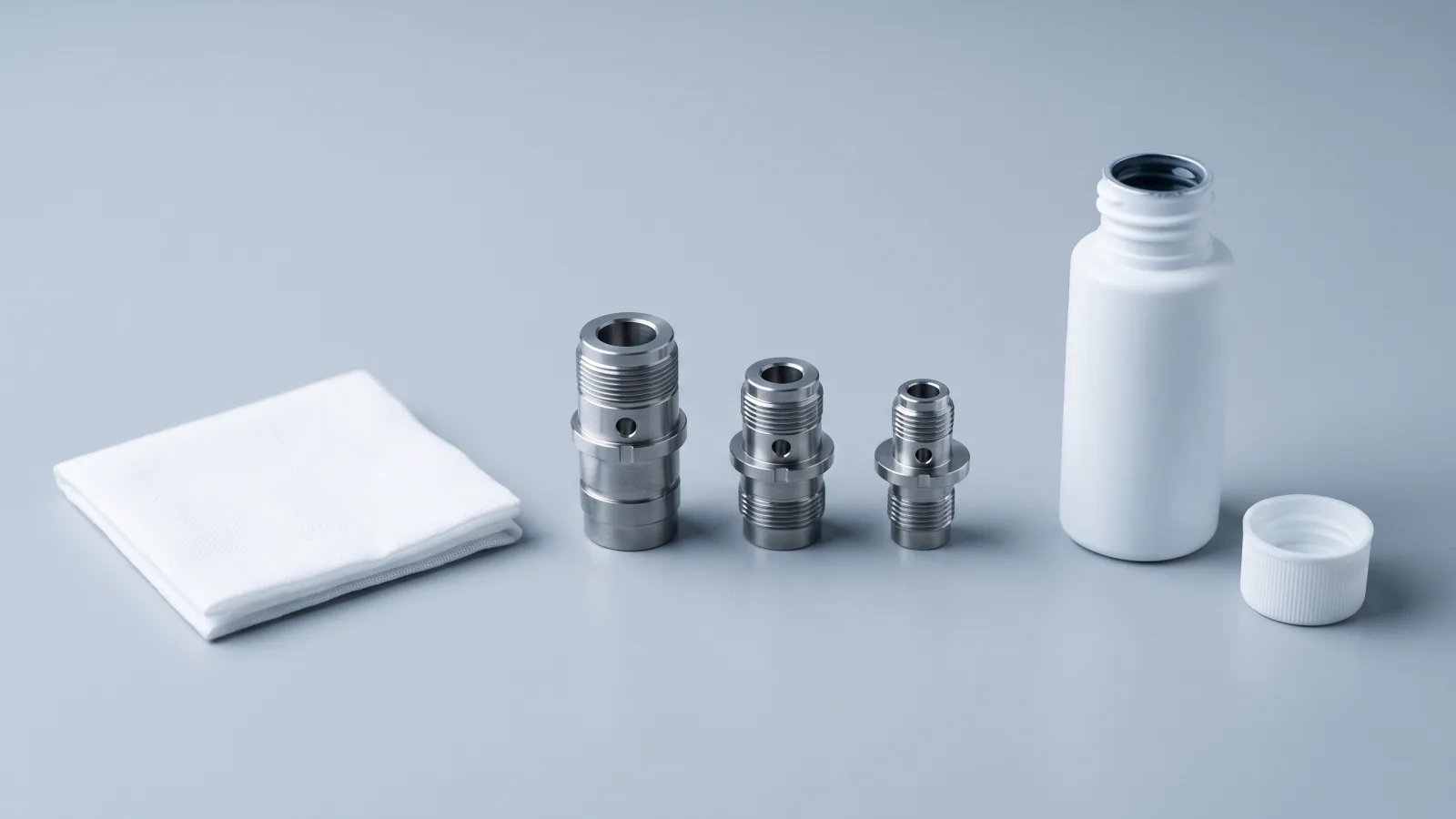

Dụng cụ cần chuẩn bị trước khi dùng VFL
Ngoài bản thân bút soi quang, cần chuẩn bị thêm một số vật dụng để buổi kiểm tra không bị gián đoạn giữa chừng — nhất là khi thao tác trong hộp nối, ODF hoặc tủ rack thiếu sáng.
- Adapter chuyển đầu: VFL thường có sẵn đầu ra chuẩn 2.5mm hoặc 1.25mm, cần adapter phù hợp với connector SC, FC hay LC đang dùng trên tuyến.
- Khăn lau chuyên dụng và cồn isopropyl: vệ sinh đầu connector trước khi cắm VFL vào — đầu nối bẩn có thể khiến ánh sáng phân tán sai lệch, đọc nhầm vị trí lỗi.
- Đèn pin hoặc đèn đội đầu: nhiều vị trí thi công (hộp nối ngầm, trần giả, tủ rack góc khuất) thiếu ánh sáng nền, cần đèn phụ để nhìn rõ điểm phát sáng đỏ qua lớp vỏ cáp.
- Sổ ghi hoặc nhãn dán đánh dấu: đánh dấu ngay vị trí phát hiện lỗi trên tuyến để đội thi công xử lý đúng chỗ, tránh phải dò lại từ đầu.
- Pin dự phòng hoặc sạc: phần lớn VFL cầm tay dùng pin AA hoặc pin sạc, nên mang dự phòng khi đi công trình xa.
Dùng để làm gì
Dò đứt/gãy, sai đấu nối, kiểm đầu nối/ODF
| Tình huống | Dấu hiệu quan sát bằng VFL |
|---|---|
| Sợi bị đứt hoàn toàn | Ánh sáng đỏ rò ra rõ rệt tại đúng điểm đứt, phần sau điểm đứt không nhận sáng |
| Sợi bị gãy ngầm bên trong (chưa đứt lìa vỏ) | Điểm phát sáng nhẹ dọc theo tuyến cáp, có thể ẩn dưới lớp vỏ nhựa |
| Uốn gập quá bán kính cho phép | Ánh sáng rò tại vị trí bẻ gập gấp khúc, thường tại góc ống luồn, khay cáp |
| Sai đấu nối / lệch lõi tại connector | Không thấy sáng xuyên qua đầu nối, hoặc sáng lệch tâm khi soi qua adapter |
| Kiểm tra thứ tự sợi trong bó cáp/ODF | Bấm sáng đầu này, quan sát đầu kia để xác nhận đúng sợi cần thao tác |
Ngoài các tình huống trên, VFL còn hữu ích khi cần xác nhận nhanh một sợi có bị đứt trước khi đọc trace OTDR — soi bằng VFL trước giúp khoanh vùng thô, tiết kiệm thời gian phân tích trace chi tiết sau đó.
Cách dùng trong 5 phút
Cắm sợi, bật VFL, quan sát điểm rò sáng
- Vặn/cắm đầu VFL vào connector của sợi quang cần kiểm tra (qua adapter tương ứng, ví dụ SC hoặc FC tùy đầu ra của bút).
- Bật nguồn VFL — có thể chọn chế độ sáng liên tục hoặc nhấp nháy (chế độ nhấp nháy dễ nhận biết điểm rò sáng hơn trong môi trường có ánh sáng nền).

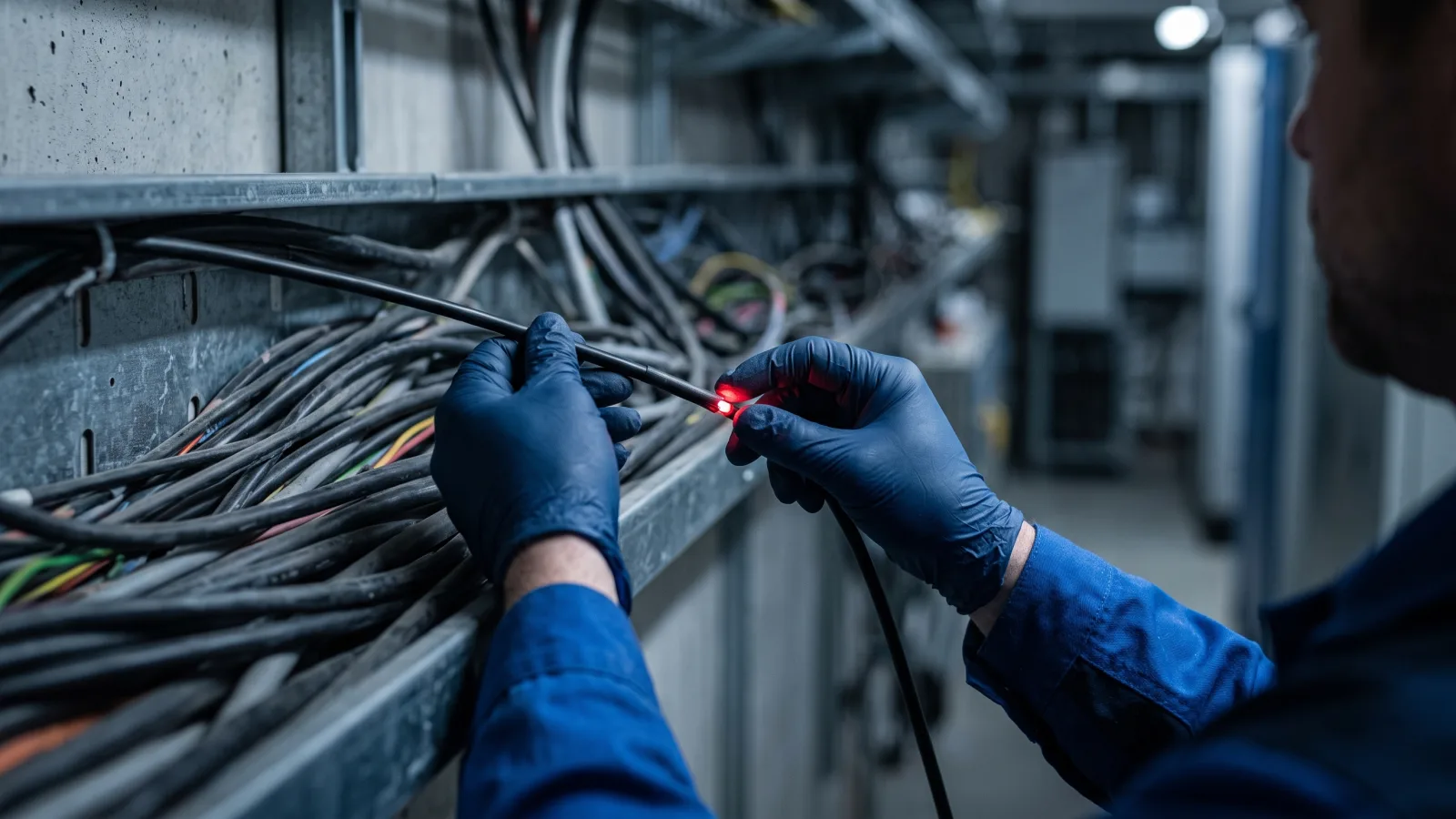

- Đi dọc theo tuyến cáp (trong ống luồn, máng cáp, hộp nối) và quan sát các điểm phát sáng đỏ bất thường qua lớp vỏ cáp hoặc tại các mối nối, đầu connector.
- Đánh dấu vị trí phát hiện để xử lý (hàn lại, thay đoạn cáp, chỉnh lại bán kính uốn).
- Tắt VFL sau khi kiểm tra xong để tiết kiệm pin và tránh chiếu tia laser không cần thiết.
Cảnh báo an toàn quang: tuyệt đối không nhìn trực tiếp vào đầu phát của VFL hoặc vào đầu sợi quang đang phát sáng, kể cả khi ánh sáng đỏ có vẻ yếu và “không gây hại” bằng mắt thường — laser vẫn có thể ảnh hưởng đến võng mạc nếu nhìn ở khoảng cách gần trong thời gian dài. Luôn thao tác từ phía bên hông sợi cáp, không soi trực diện đầu connector vào mắt.
Chọn VFL phù hợp nhu cầu sử dụng
Không phải mọi bút soi quang đều giống nhau — chọn đúng loại giúp thao tác nhanh và chính xác hơn tùy quy mô công việc.
- Tầm phát của laser: VFL phổ thông có tầm quan sát vài km, phù hợp kiểm tra trong nhà, tủ rack, tuyến ngắn nội bộ. Với tuyến dài hơn hoặc cần soi qua nhiều mối nối, nên chọn loại có công suất laser cao hơn — tham khảo thêm bài chọn bút soi quang VFL theo tầm phát để biết cách chọn theo nhu cầu cụ thể.
- Đầu connector đi kèm: một số VFL bán kèm sẵn bộ adapter đa năng (SC/FC/ST/LC), tiện cho kỹ thuật viên hay làm việc với nhiều loại connector khác nhau trên cùng công trình.
- Chế độ sáng: ưu tiên loại có cả chế độ sáng liên tục và nhấp nháy (pulse) — chế độ nhấp nháy giúp mắt dễ nhận biết điểm rò sáng hơn khi ánh sáng môi trường xung quanh mạnh.
- Độ bền và pin: với công trình ngoài trời, nên chọn thân bút chắc chắn, chống va đập nhẹ và dùng pin phổ biến dễ thay thế tại chỗ.
Giới hạn của VFL
Tầm ~5km, không đo được suy hao (khác OTDR)

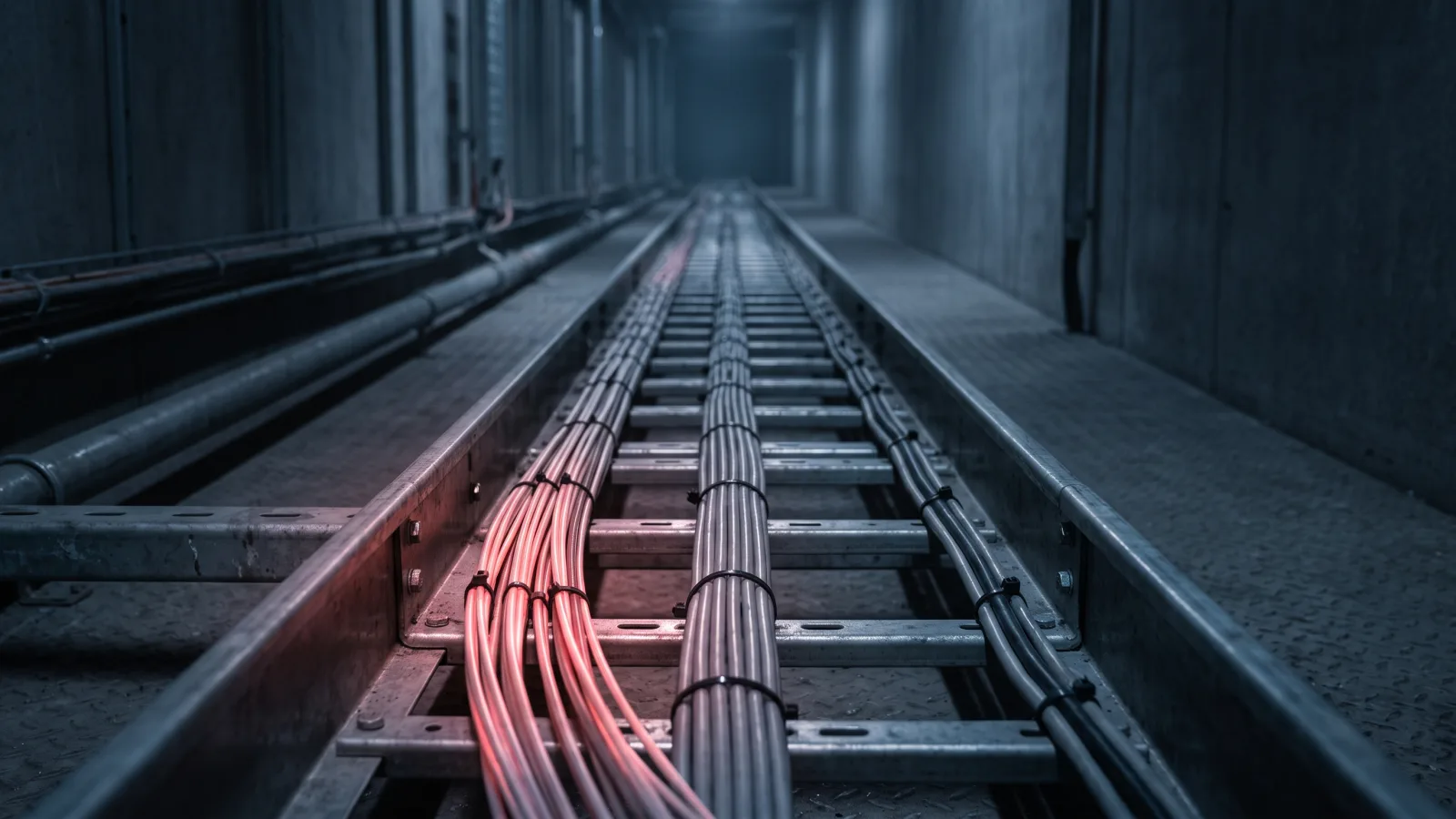

VFL chỉ phù hợp kiểm tra nhanh trên khoảng cách ngắn, thường trong phạm vi vài km tùy công suất laser của từng thiết bị — vượt quá tầm này ánh sáng suy giảm quá nhiều để quan sát bằng mắt. Ngoài ra, VFL chỉ cho biết “có vấn đề ở đâu đó gần điểm này” chứ không đo được giá trị suy hao (dB) hay khoảng cách chính xác đến điểm sự cố như OTDR (Optical Time Domain Reflectometer). Với tuyến dài hoặc cần báo cáo số liệu suy hao cụ thể, vẫn cần dùng OTDR hoặc máy đo công suất quang để đánh giá đầy đủ.
Lỗi thường gặp khi dùng VFL và cách khắc phục
| Lỗi thường gặp | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Không thấy điểm rò sáng dù nghi ngờ có lỗi | Điểm lỗi nằm ngoài tầm phát của VFL, hoặc đầu connector bẩn làm ánh sáng không truyền tới | Vệ sinh đầu connector trước khi cắm; nếu tuyến dài, chuyển sang dùng OTDR để xác định chính xác |
| Thấy nhiều điểm sáng nhẹ dọc tuyến, khó xác định điểm chính | Vỏ cáp mỏng hoặc trong suốt khiến ánh sáng rò tự nhiên ở nhiều chỗ, không phải lỗi thật | So sánh độ sáng giữa các điểm — điểm lỗi thật thường sáng rõ và tập trung hơn hẳn các điểm rò tự nhiên |
| Đèn VFL yếu dần, khó quan sát | Pin yếu hoặc đầu phát laser xuống cấp sau thời gian dài sử dụng | Thay pin mới; nếu vẫn yếu, kiểm tra lại đầu phát hoặc thay thiết bị |
| Soi vào ODF nhưng không xác định được đúng sợi cần tìm | Bó sợi dày, nhiều lớp che khuất ánh sáng rò | Soi tại điểm uốn cong nhẹ của từng sợi riêng lẻ (nơi ánh sáng dễ rò hơn) thay vì đoạn sợi thẳng |
Bảo quản VFL để dùng bền, đo chính xác
VFL là thiết bị cầm tay dùng thường xuyên ngoài công trình nên dễ va đập, dính bụi hoặc ẩm. Sau mỗi buổi thi công, nên lau sạch thân bút, đậy nắp bảo vệ đầu phát khi không dùng, và tháo pin ra nếu không dùng trong thời gian dài để tránh pin chảy nước làm hỏng mạch bên trong. Với các đội thi công dùng chung nhiều VFL, nên có sổ theo dõi tình trạng từng bút (còn tốt, cần thay pin, cần sửa) để tránh mang thiết bị lỗi ra hiện trường mà không biết trước, gây mất thời gian khi đang cần xử lý sự cố gấp.
Ngoài dùng riêng lẻ, VFL còn thường được kết hợp cùng máy đo công suất quang trong bộ đồ nghề tiêu chuẩn của kỹ thuật viên thi công — VFL khoanh vùng nhanh bằng mắt, còn máy đo công suất xác nhận lại bằng số liệu cụ thể trước khi kết luận tuyến đạt hay không đạt yêu cầu vận hành.
Câu hỏi thường gặp (FAQ)
VFL khác OTDR ở điểm nào?
VFL là công cụ quan sát trực quan bằng mắt, giá rẻ, dùng để khoanh vùng nhanh trên cự ly ngắn. OTDR là thiết bị đo chuyên sâu, cho biết chính xác khoảng cách và mức suy hao tại từng điểm trên toàn tuyến, kể cả tuyến dài hàng chục km — nhưng chi phí và độ phức tạp khi vận hành cao hơn nhiều so với VFL.
Có soi được sợi trong ODF không?
Có. VFL thường được dùng để xác định đúng sợi cần thao tác trong ODF hoặc bó cáp nhiều sợi khi kiểm tra cáp quang bị đứt — bấm sáng ở đầu này và quan sát đầu kia giúp tránh nhầm sợi khi đấu nối hoặc sửa chữa, đặc biệt hữu ích khi nhãn dán trên sợi bị mờ hoặc thiếu.
VFL có an toàn cho mắt không?
VFL dùng laser công suất thấp (class 2 hoặc class 3R tùy thiết bị) nên tương đối an toàn khi sử dụng đúng cách, nhưng vẫn không nên nhìn trực tiếp vào đầu phát laser hoặc đầu sợi quang đang chiếu sáng ở khoảng cách gần, để tránh ảnh hưởng đến mắt.
VFL có thay thế được máy đo công suất quang không?
Không. VFL chỉ giúp xác định vị trí lỗi bằng mắt, không đo được giá trị công suất hay suy hao cụ thể theo đơn vị dBm/dB. Muốn đánh giá tuyến có đạt yêu cầu vận hành hay không, vẫn cần dùng máy đo công suất quang kết hợp nguồn phát chuẩn.
