Thi công thuê bao FTTH: lắp fast connector từ cáp thả đến ONT
Ra nhà khách chỉ có một hai sợi và không mang máy hàn, thi công thuê bao FTTH bằng fast connector đi theo tám việc: cố định cáp thả, lắp đầu nối, cắm adapter, cuộn sợi dư, thử VFL rồi đo tại ONT. Điều kiện quan trọng nhất là lực kéo cáp không dồn lên đầu nối. Bài dành cho kỹ thuật viên lắp mới thuê bao.
Ca thi công thuê bao FTTH gồm những gì, khi nào dùng fast connector thay hàn?
Làm ở nhà khách khác làm ở trạm: không gian nhỏ, thời gian ngắn, chỉ một hai sợi, không có máy hàn đi kèm. Vì vậy thợ thuê bao thường dùng fast connector, đầu nối lắp cơ khí tại chỗ, thay cho hàn nhiệt.
Đổi lại, đây là mối nối cơ khí nên độ ổn định thấp hơn mối hàn, cần làm cẩn thận và đo kiểm ngay sau khi lắp.
| Tình huống | Nên dùng | Lý do |
|---|---|---|
| Thuê bao 1-2 sợi, hộp nhỏ, không có máy hàn tại chỗ | Fast connector | Lắp nhanh, không cần nguồn điện cho máy hàn |
| Đầu cáp thả cần đưa vào adapter trong hộp thuê bao | Fast connector | Đầu nối sẵn sàng cắm adapter |
| Tuyến trục, măng xông, ODF rack nhiều sợi | Hàn nhiệt | Mối hàn bền và ổn định hơn cho tuyến dùng lâu |

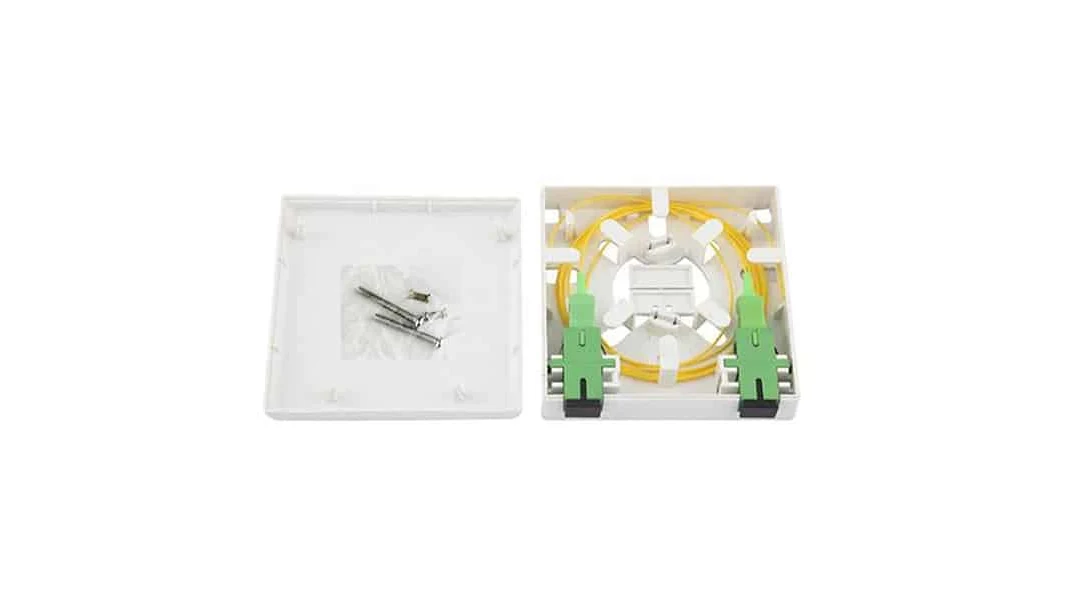

ODF thuê bao là hộp nhỏ treo tại nhà khách, khác ODF rack đặt trong phòng máy; nếu cần phần ODF rack, xem danh mục hộp phối quang ODF. So sánh các cách nối khác xem tại bài các cách nối cáp quang. Khái niệm fast connector và cách bấm fast connector chi tiết đã có bài riêng, bài này chỉ tập trung vào ca thuê bao.
Sơ đồ từ cáp thả tới ONT: điểm nào là mối nối, điểm nào là đầu nối
Nhìn toàn cảnh trước khi làm giúp biết mình đang đứng ở điểm nào của tuyến. Cáp đi từ hộp phân phối hoặc măng xông, qua cáp thả, tới hộp bảo vệ hoặc ODF thuê bao, rồi đến ONT.
Hộp phân phối / măng xông
| (mối hàn - do tuyến trước làm)
Cáp thả
|
[Hộp bảo vệ / ODF thuê bao]
Điểm cố định cáp thả
|
Fast connector (mối nối cơ khí - bạn làm)
|
Adapter SC/APC
|
Dây nhảy ngắn
|
ONTHai điểm cần phân biệt: mối hàn ở phía tuyến trước (không thuộc ca của bạn) và mối nối cơ khí bằng fast connector (do bạn làm). Khi tín hiệu yếu, chia hai điểm này ra để kiểm trước: đo ở đầu thuê bao trước, rồi mới lần ngược về hộp phân phối. Làm theo thứ tự này tránh được cảnh làm lại đầu nối không cần thiết khi lỗi nằm ở tuyến phía trước. Chi tiết về dây thuê bao quang xem thêm bài dây thuê bao quang FTTH 2FO, 4FO.

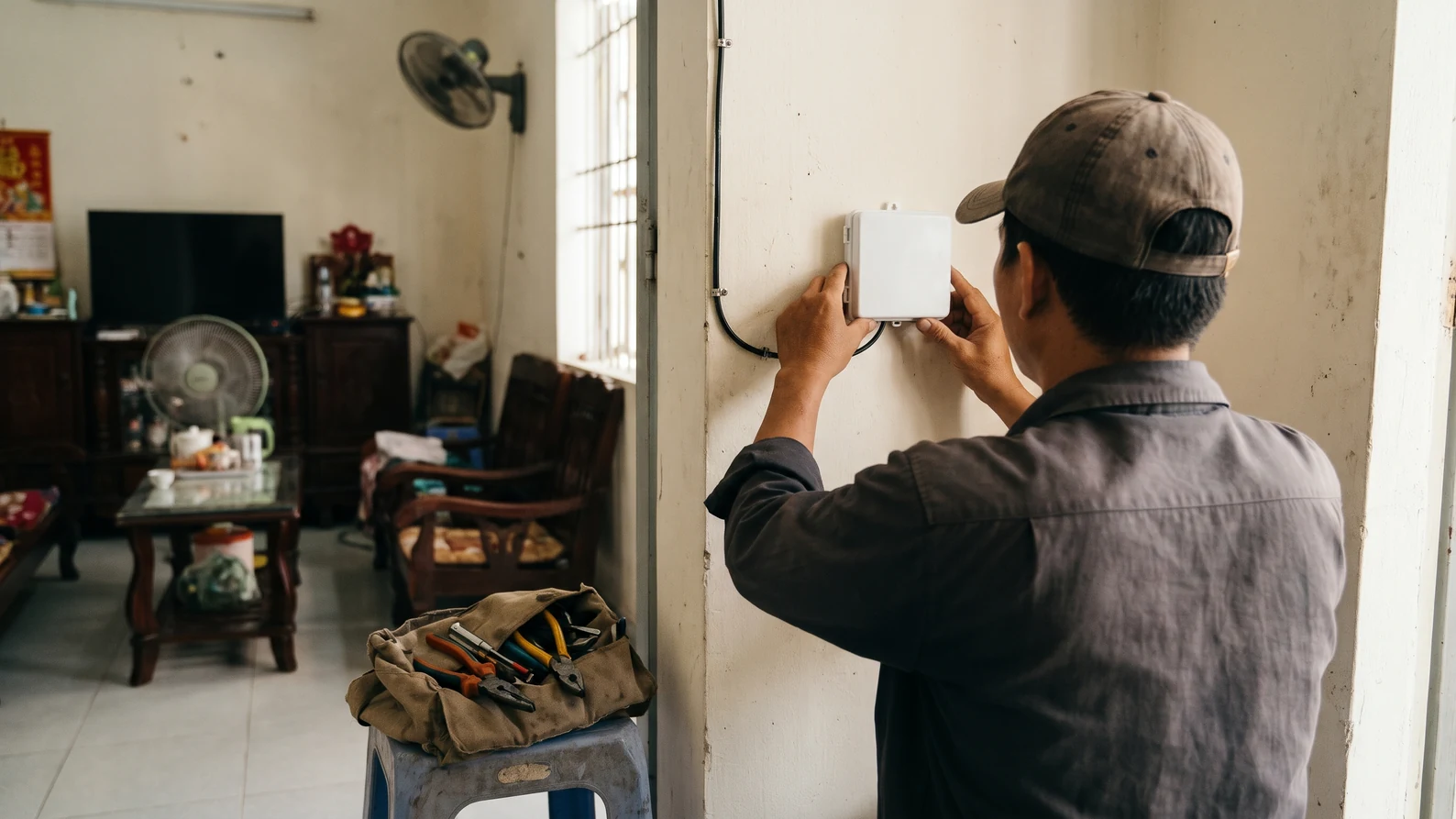

Chuẩn bị riêng cho ca thuê bao và an toàn tại nhà khách
Dụng cụ bấm đầu nối đã có trong bộ của bạn, nên bài này không liệt kê lại. Ngoài bộ đó, ca thuê bao cần thêm các món đặc thù sau:
- Kẹp hoặc điểm cố định cáp thả phù hợp loại hộp đang lắp.
- Hộp bảo vệ hoặc ODF thuê bao.
- Nhãn ghi số thuê bao hoặc địa chỉ.
- Bút soi lỗi VFL để kiểm thông.
- Power meter để đo tại đầu ONT.
- Thang hoặc dụng cụ làm việc trên cao nếu hộp đặt cao.
Cần phụ kiện quang, xem danh mục phụ kiện quang.
Cảnh báo an toàn (theo nguyên tắc của IEC 60825-2):
- Không nhìn trực tiếp vào đầu sợi hoặc cổng ONT đang phát tín hiệu.
- Sợi quang vụn rất sắc: bỏ vào hộp kín, để xa trẻ nhỏ, không phủi bằng tay.
- Làm việc trên thang phải có người giữ hoặc dùng thang ổn định.
- Rút nguồn ONT trước khi thao tác gần ONT.
Quy trình ca thi công thuê bao từng bước
- Cố định cáp thả vào điểm chịu lực của hộp. Làm trước khi đụng vào sợi. Lực kéo của cáp phải dồn lên điểm cố định này, không dồn lên đầu nối. Kéo thử nhẹ cáp thả sau khi kẹp; cáp còn trượt nghĩa là chưa kẹp xong.
- Chừa chiều dài sợi đủ để cuộn trong hộp. Không có con số chung: độ dài cần chừa tuỳ hộp cụ thể, đọc theo hướng dẫn của hộp bạn đang dùng.
- Tuốt vỏ cáp thả. Tuốt đúng chiều dài theo hướng dẫn hộp, tránh làm xước sợi bên trong. Gom vụn vỏ cáp bỏ túi, không để lại sàn nhà khách.
- Lắp đầu fast connector. Tuốt lớp phủ sợi, vệ sinh, cắt phẳng, lắp vào thân đầu nối rồi khoá theo đúng hướng dẫn của hãng loại đầu nối đang dùng.
- Cắm đầu nối vào adapter. Đẩy thẳng đến khi khớp, không xoay giật. Đầu hở của adapter chưa dùng thì đậy nắp chụp.
- Cuộn sợi dư theo rãnh của hộp. Giữ không gập. Bán kính cong theo datasheet của hộp và cáp; nguyên tắc là không gập, không cuộn chặt.
- Dùng VFL thử thông ngay tại đầu thuê bao. Thấy ánh sáng đỏ ở đầu bên kia hoặc điểm mối nối là thông. Nếu sáng rò ở một điểm giữa hộp, nghi sợi gập.
- Chụp ảnh bên trong hộp, rồi đóng hộp không ép sợi. Chụp ảnh trước để lưu hồ sơ. Đóng nắp từ từ, kiểm sợi không bị kẹp ở mép hộp.
Mẹo thực địa: hộp thuê bao thường chật hơn tài liệu hãng vẽ. Cuộn thử sợi dư khi chưa khoá đầu nối; nếu sợi cứ bung ra khỏi rãnh thì chưa xong, đừng đóng nắp mong nó “tự ổn”.
Đo kiểm nghiệm thu tại thuê bao: ONT lên đèn đã đạt chưa?
ONT lên đèn chưa phải là đạt. Thuê bao chỉ đạt khi kiểm thông bằng VFL, công suất tại đầu ONT nằm trong dải thu của datasheet ONT hoặc yêu cầu nhà mạng, và mối nối cơ khí không vượt ngưỡng tham chiếu. Đo đủ để có số trong hồ sơ và tránh khách gọi lại.
| Bước đo | Dụng cụ | Tiêu chí | Nguồn |
|---|---|---|---|
| Kiểm thông đầu thuê bao | VFL | Có ánh sáng ở đầu bên kia, không rò giữa hộp | Quy trình thi công |
| Đo công suất tại đầu ONT | Power meter | Nằm trong dải thu ghi trong datasheet ONT hoặc yêu cầu nhà mạng | Datasheet ONT / nhà mạng |
| Đánh giá mối nối cơ khí | Power meter, nguồn sáng | Mỗi cặp đầu nối ghép tối đa 0,75 dB theo TIA-568.3, mức trần tham chiếu | TIA-568.3 |
Mức 0,75 dB là ngưỡng tham chiếu chung theo TIA-568.3; ngưỡng thực tế còn phụ thuộc hãng đầu nối và yêu cầu nhà mạng. Mối nối lỗi thì làm lại đầu, đừng cầu may rằng nó sẽ ổn sau vài ngày. Ghi giá trị đo thực tế vào hồ sơ thuê bao kèm ngày đo; sau này khách báo chậm hay chập chờn, bạn có số để đối chiếu thay vì phải đo lại từ đầu. Nếu giá trị đo nằm ngoài dải của ONT, báo lại nhà mạng hoặc bộ phận tuyến trước khi kết luận lỗi ở đầu nối.
Lỗi đặc thù khi thi công thuê bao và xử lý tại chỗ
ONT lên đèn nhưng chập chờn: kiểm theo bảng này trước khi nghi ngờ thiết bị.
| Lỗi | Dấu hiệu | Xử lý tại chỗ |
|---|---|---|
| Lực kéo cáp thả dồn lên đầu nối | Tín hiệu chập chờn khi đụng cáp | Cố định lại cáp thả vào điểm chịu lực, nới đoạn cáp trước đầu nối |
| Sợi gập khi đóng hộp | Tín hiệu yếu sau khi đóng nắp | Mở hộp, trải lại sợi theo rãnh, đóng lại không ép |
| ONT thu yếu do tuyến | Đã làm lại đầu nối vẫn yếu | Kiểm các điểm phía trước thuê bao, báo tuyến cấp trên |
| Lẫn APC với UPC | Công suất giảm, đèn không ổn định | Đối chiếu loại đầu nối với adapter và cổng ONT |
| Sợi dư cuộn chặt | VFL sáng rò ở vòng cuộn | Nới cuộn, trải rộng theo rãnh hộp |
Checklist nghiệm thu một thuê bao và hồ sơ ghi lại
Mỗi thuê bao nên có một dòng hồ sơ, tick đủ các mục sau trước khi rời nhà khách:
- Cáp đã dán nhãn.
- Cáp thả đã kẹp vào điểm chịu lực.
- Sợi không gập.
- VFL đạt.
- Công suất đo được đã ghi lại.
- Có ảnh bên trong hộp.
- Ghi ngày và số thuê bao.
Cần hộp hoặc phụ kiện cho đợt thi công thuê bao FTTH tiếp theo, liên hệ Mạng Thành Công để được tư vấn đúng loại.
Câu hỏi thường gặp khi thi công thuê bao FTTH
Nên chọn đầu nối nào cho thuê bao?
Hỏi nhà mạng hoặc đọc yêu cầu của ONT trước khi mua đầu nối. Mỗi nhà mạng và thiết bị có yêu cầu khác nhau, nên không có câu trả lời chung cho mọi trường hợp. Chọn sai sẽ phải làm lại đầu.
Sợi dư chừa bao nhiêu trong hộp?
Chừa đủ để cuộn theo rãnh hộp mà không bị gập, và đủ để làm lại đầu nối khi cần. Con số cụ thể tuỳ loại hộp, đọc theo hướng dẫn của hộp bạn dùng.
ONT lên đèn nhưng chập chờn thì kiểm gì đầu tiên?
Kiểm lực kéo của cáp thả và điểm gập của sợi trong hộp, rồi mới tới đầu nối và tuyến phía trước. Dùng VFL soi dọc đường sợi trong hộp để tìm điểm sáng rò.
Fast connector có thay thế hoàn toàn hàn nhiệt được không?
Không. Fast connector hợp cho đầu thuê bao nhỏ, còn tuyến trục và nơi cần độ ổn định lâu dài vẫn nên hàn. Khi thi công thuê bao FTTH, chọn cách nối theo vị trí của điểm nối trên tuyến.
