Máy hàn quang căn chỉnh lõi và vỏ chênh nhau nhiều về giá, nhưng thứ quyết định khoản chi là biết máy đang chào bán thuộc loại nào và khi nào căn chỉnh vỏ vẫn đủ. Sợi cùng loại, ít mối, hợp đồng chỉ yêu cầu ≤0,3 dB thì máy căn chỉnh vỏ có thể đủ. Cơ chế hai loại nằm ở bài chọn máy hàn cáp quang; bài này lo phần kiểm máy.

Máy hàn quang căn chỉnh lõi và vỏ: nhắc nhanh trước khi kiểm máy

Theo bài chọn máy hàn cáp quang, máy căn chỉnh lõi dùng camera nhìn thấy lõi sợi rồi căn hai đầu sợi theo lõi. Máy căn chỉnh vỏ căn theo vỏ ngoài của sợi, ngầm giả định lõi nằm giữa vỏ nên không thấy được lõi lệch tâm. Phần còn lại của bài dùng đúng cách phân biệt này.

Sợi nào khiến căn chỉnh vỏ “trượt”? Lệch đồng tâm lõi–vỏ và chênh MFD

Máy căn chỉnh vỏ hàn kém khi lõi không nằm chính giữa vỏ, hoặc khi hai đầu sợi có đường kính trường mode (MFD) khác nhau. Hai đại lượng này do nhà sản xuất sợi quyết định; người hàn không điều chỉnh được, nên máy căn chỉnh vỏ không bù được chúng.

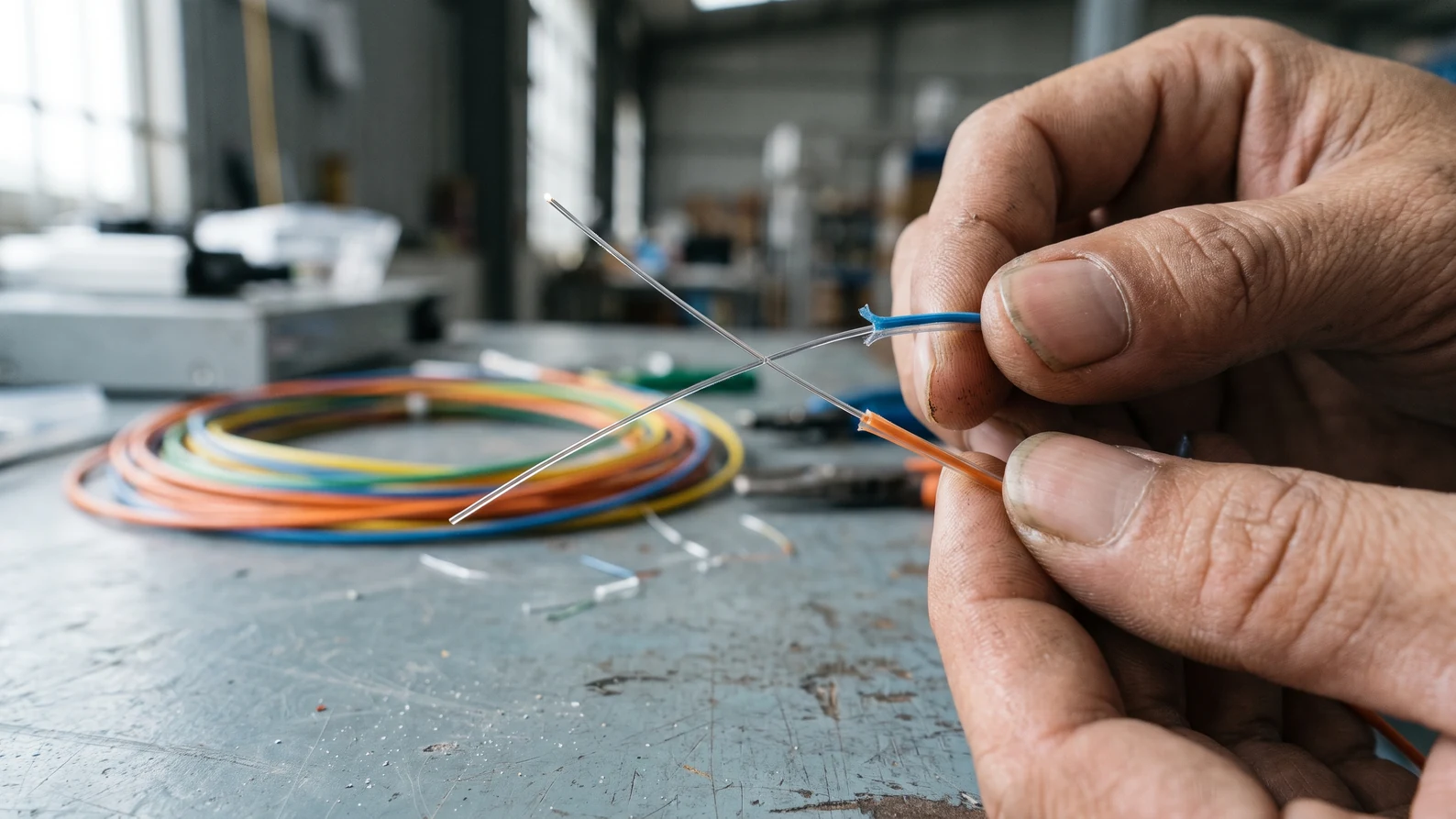

Cận cảnh hai đầu sợi quang trần đã tuốt vỏ trên ngón tay kỹ thuật viên

Datasheet sợi đơn mode G.652.D công bố độ lệch đồng tâm lõi–vỏ ở mức không quá khoảng 0,5–0,6 µm, tùy hãng. Đường kính trường mode (MFD) tại 1310 nm nằm trong dải danh định 8,6–9,5 µm của chuẩn ITU-T G.652; ví dụ Corning ghi 9,2 ± 0,4 µm cho sợi SMF-28 Ultra. Lõi đơn mode chỉ khoảng 9 µm, nên một độ lệch nhỏ vẫn ăn vào diện tích ghép của mối hàn.

Tình huống	Vì sao căn chỉnh vỏ khó bù	Có cần căn chỉnh lõi?
Cùng một loại sợi, cùng lô, ít mối	Lõi lệch tâm đồng đều và nhỏ; rãnh V sạch	Thường chưa cần, nếu đo kiểm xác nhận đạt
Hàn lẫn hai loại sợi khác MFD (ví dụ G.652.D với G.657.A)	Hai lõi khác kích thước; vỏ giống nhau không cho biết điều này	Nên cân nhắc, và phải đo kiểm
Sợi cũ nối với sợi mới	Lõi–vỏ có thể không đồng nhất giữa hai đầu	Nên cân nhắc, và phải đo kiểm

Số µm cụ thể phụ thuộc hãng sợi của dự án, nên hãy đọc datasheet đúng loại sợi đang dùng thay vì lấy con số chung.

Con số suy hao nào tin được, con số nào chỉ là quảng cáo?

Con số có chuẩn là mối hàn không quá 0,3 dB theo TIA-568.3, theo trích dẫn của hiệp hội FOA. Con số 0,02 dB xuất hiện ở nhiều trang bán hàng là mức điển hình do bên công bố nêu, không phải cam kết cho từng mối hàn của bạn.

FOA nêu mối hàn nóng chảy hoặc mối nối cơ khí không được có suy hao quá 0,3 dB cho cả sợi đa mode và đơn mode. Chưa có tài liệu hãng nào đối chiếu trực tiếp hai công nghệ, nên bài này không đưa số dB riêng cho căn chỉnh lõi và căn chỉnh vỏ. Giá trị “suy hao ước tính” hiển thị trên màn hình máy cũng chỉ là ước tính; muốn xác nhận cần đo bằng OTDR hai chiều hoặc nguồn sáng và power meter.

Con số	Nguồn	Dùng được cho việc gì
Mối hàn ≤ 0,3 dB	TIA-568.3, theo FOA	Tiêu chí nghiệm thu mối hàn
0,02 dB (điển hình)	Bên công bố hoặc nhà bán, điều kiện lý tưởng	Tham khảo, không dùng làm cam kết
Suy hao ước tính trên màn hình máy	Thuật toán của máy	Cảnh báo sơ bộ, cần đo xác nhận

Cách đo xác nhận xem ở bài OTDR là gì và hướng dẫn hàn cáp quang.

Máy hàn đang dùng hoặc đang được chào bán thuộc loại nào? Cách kiểm

Muốn biết một máy là căn chỉnh lõi hay căn chỉnh vỏ, đừng dựa vào lời nhà bán hay tên sản phẩm. Hãy xin datasheet của hãng cho đúng model, yêu cầu ghi loại căn chỉnh vào báo giá, rồi hàn thử bằng chính sợi của dự án và đo lại.

Xin datasheet của hãng đúng model, tìm cụm “core alignment” hoặc “profile alignment” (căn chỉnh lõi), “cladding alignment” hoặc “V-groove” (căn chỉnh vỏ).
Yêu cầu nhà bán ghi loại căn chỉnh vào báo giá hoặc hợp đồng bằng văn bản.
Hỏi vật tư đi kèm đúng mã máy: điện cực, dao cắt, bộ giữ sợi.
Hàn thử bằng chính sợi của dự án, rồi đo lại bằng OTDR hai chiều hoặc power meter. Đây là đề xuất thực hành, không phải chuẩn riêng.
Nếu hai trang bán cùng một model mà mô tả loại căn chỉnh khác nhau, coi là chưa xác nhận: dừng và xin datasheet.

Checklist 4 câu hỏi gửi nhà bán

Máy này căn chỉnh lõi hay căn chỉnh vỏ, theo datasheet nào?
Báo giá đã ghi loại căn chỉnh chưa?
Điện cực, dao cắt, bộ giữ sợi đúng mã máy giá bao nhiêu?
Có cho hàn thử trên sợi của dự án trước khi chốt không?

Khi nào máy căn chỉnh vỏ vẫn đủ, khi nào nên chọn máy căn chỉnh lõi?

Máy căn chỉnh vỏ vẫn đủ khi số mối ít, sợi cùng loại và cùng lô, rãnh V sạch, hợp đồng chỉ yêu cầu mối hàn ≤0,3 dB và có đo kiểm xác nhận. Máy căn chỉnh lõi đáng chọn khi hàn nhiều mối mỗi ngày, trộn các loại sợi, hoặc hợp đồng chặt hơn chuẩn.

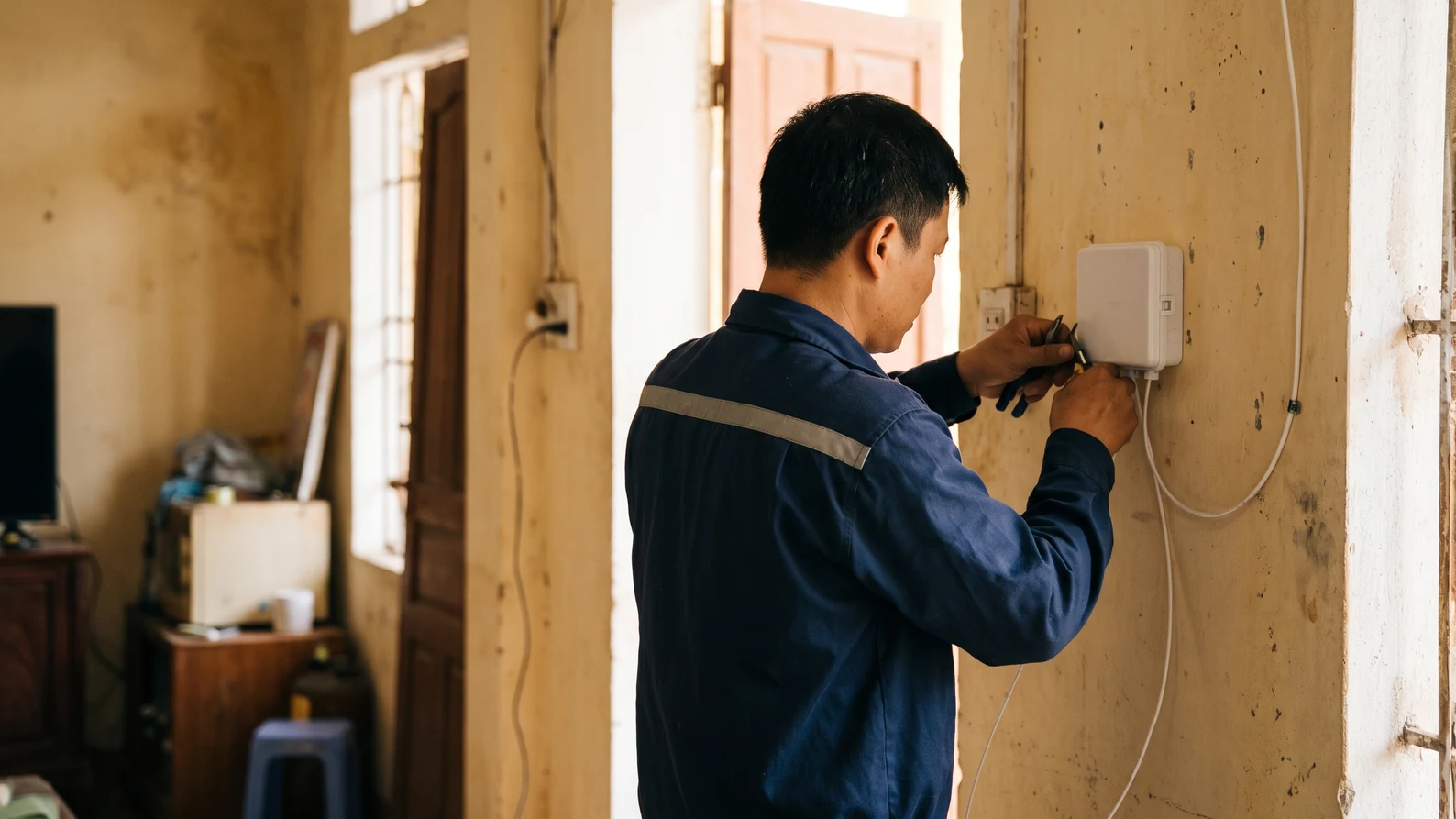

Kỹ thuật viên lắp hộp quang nhỏ gắn tường tại nhà thuê bao, nhìn từ phía sau

Kịch bản	Loại nên cân nhắc	Điều kiện đổi ý
Sửa chữa lẻ, vài mối mỗi tháng, một loại sợi	Căn chỉnh vỏ	Đo kiểm thấy mối hàn vượt ngân sách suy hao
Thi công FTTH hoặc tòa nhà, nhiều mối mỗi ngày	Căn chỉnh lõi	Chỉ chọn vỏ nếu kết quả hàn thử trên sợi dự án đạt
Trộn sợi G.652 với G.657 hoặc sợi cũ với sợi mới	Căn chỉnh lõi	Hợp đồng không giới hạn suy hao và có đo xác nhận
Hợp đồng chặt hơn 0,3 dB mỗi mối	Căn chỉnh lõi	Không có

Nguồn bán hàng nói căn chỉnh vỏ vẫn đủ cho FTTx, trong khi nguồn khác khuyên căn chỉnh lõi; hai ý này mâu thuẫn nên bài không chọn bên nào theo tên công nghệ. Điều kiện quyết định là ngân sách suy hao của hợp đồng và kết quả đo kiểm trên sợi thật. Cân nhắc này bảo vệ được quyết định trước chủ đầu tư vì dựa trên số đo chứ không dựa trên nhãn máy.

Chọn sai thì tốn gì? Điểm yếu của từng công nghệ và chi phí vòng đời

Chọn máy căn chỉnh vỏ cho tuyến nghiệm thu chặt thì phải hàn lại, cắt hao sợi và trễ tiến độ. Chọn máy căn chỉnh lõi cho vài mối mỗi tháng thì vốn nằm không. Cả hai đều có điểm yếu riêng.

Căn chỉnh lõi yếu ở: giá cao và cấu tạo phức tạp hơn (nhiều camera, nhiều motor theo bài chọn máy hàn); vẫn cần điện cực và dao đúng mã.
Căn chỉnh vỏ yếu ở: phụ thuộc rãnh V sạch và đúng; không bù được lệch tâm lõi–vỏ hay chênh MFD.

Khoản mục	Nếu chọn căn chỉnh vỏ	Nếu chọn căn chỉnh lõi
Giá máy	Thấp hơn	Cao hơn
Vật tư định kỳ	Điện cực, dao cắt, bộ giữ sợi	Điện cực, dao cắt, bộ giữ sợi
Bảo dưỡng	Vệ sinh rãnh V, thay điện cực	Vệ sinh rãnh V, thay điện cực
Rủi ro nếu chọn sai	Hàn lại, trễ nghiệm thu	Vốn nằm không khi ít mối

Trang máy hàn của TCNET hiện để “Liên hệ báo giá” nên bài không đưa giá và không so chênh lệch giá hai loại. Chi tiết bảo dưỡng xem bảo dưỡng máy hàn: vệ sinh rãnh V, thay điện cực; danh sách máy ở danh mục máy hàn cáp quang.

Khi nào không nên mua máy hàn (cả hai loại)?

Không nên mua máy hàn khi chỉ có vài mối mỗi năm, khi chưa có người nắm quy trình hàn và đo OTDR, hoặc khi chưa có datasheet đúng model. Trong các trường hợp này, máy tốt cũng không cứu được kết quả.

Vài mối mỗi năm: thuê hàn hoặc dùng đầu nối nhanh, xem hướng dẫn bấm fast connector quang.
Chưa có người biết quy trình hàn và kiểm tra OTDR: lỗi vẫn xảy ra, tham khảo các cách nối cáp quang.
Chưa có datasheet đúng model: dừng, xin datasheet trước khi trả tiền.

Tóm lại, với máy hàn quang căn chỉnh lõi và vỏ, câu hỏi đúng là tuyến của bạn cần gì: sợi cùng loại, ít mối, hợp đồng chỉ yêu cầu ≤0,3 dB thì máy căn chỉnh vỏ có thể đủ; tuyến nghiệm thu chặt thì nên cân nhắc máy căn chỉnh lõi. Dù chọn loại nào, hãy xin datasheet đúng model, yêu cầu ghi loại căn chỉnh vào báo giá và hàn thử bằng sợi của dự án.

Câu hỏi thường gặp

Làm sao biết máy hàn đang dùng hoặc đang được chào bán là căn chỉnh lõi hay căn chỉnh vỏ?

Xin datasheet của hãng cho đúng model, yêu cầu nhà bán ghi loại căn chỉnh vào báo giá, rồi hàn thử bằng sợi của dự án và đo lại. Nếu hai nguồn mô tả khác nhau, coi là chưa xác nhận.

Khi nào máy căn chỉnh vỏ vẫn đủ dùng?

Khi số mối ít, sợi cùng loại và cùng lô, rãnh V sạch, hợp đồng chỉ yêu cầu ≤0,3 dB và kết quả đo kiểm xác nhận đạt.

Mối hàn bao nhiêu dB thì đạt?

Theo TIA-568.3 qua trích dẫn của FOA, mối hàn không quá 0,3 dB. Hợp đồng cụ thể có thể đặt ngưỡng chặt hơn chuẩn, nên hãy đọc yêu cầu nghiệm thu của dự án.

Căn chỉnh lõi có luôn cho suy hao 0,02 dB không?

Không. Con số 0,02 dB là mức điển hình do bên công bố nêu, không phải cam kết cho từng mối. Suy hao thật phải được đo bằng OTDR hoặc power meter.

Hàn lẫn sợi G.652 với G.657 bằng máy căn chỉnh vỏ có được không?

Về kỹ thuật vẫn hàn được, nhưng sai lệch lõi–vỏ và chênh MFD giữa hai loại sợi không được máy căn chỉnh vỏ bù. Vì vậy cần đo kiểm từng mối; bài không khẳng định tuyệt đối kết quả.
