Măng xông vào nước, hở keo: nguyên nhân và cách khắc phục
Khi măng xông vào nước, hở keo, nguyên nhân thường là gioăng hoặc keo không kín, đầu vào cáp làm kín sai, ống co nhiệt chưa đạt hay thân bị nứt. Cách khắc phục là mở ra, sấy khô, kiểm tra từng mối hàn, làm kín lại rồi đo lại bằng OTDR. Bài dành cho kỹ thuật viên hiện trường.
Măng xông vào nước gây hại gì cho mối hàn quang?
Nước vào măng xông làm hỏng dần mối hàn và sợi quang, nên không nên để lâu. Suy hao thường tăng dần chứ không đứt ngay, vì thế dễ bị bỏ qua cho đến khi tuyến yếu hẳn. Phát hiện sớm thì nên mở, sấy khô và đo lại ngay.

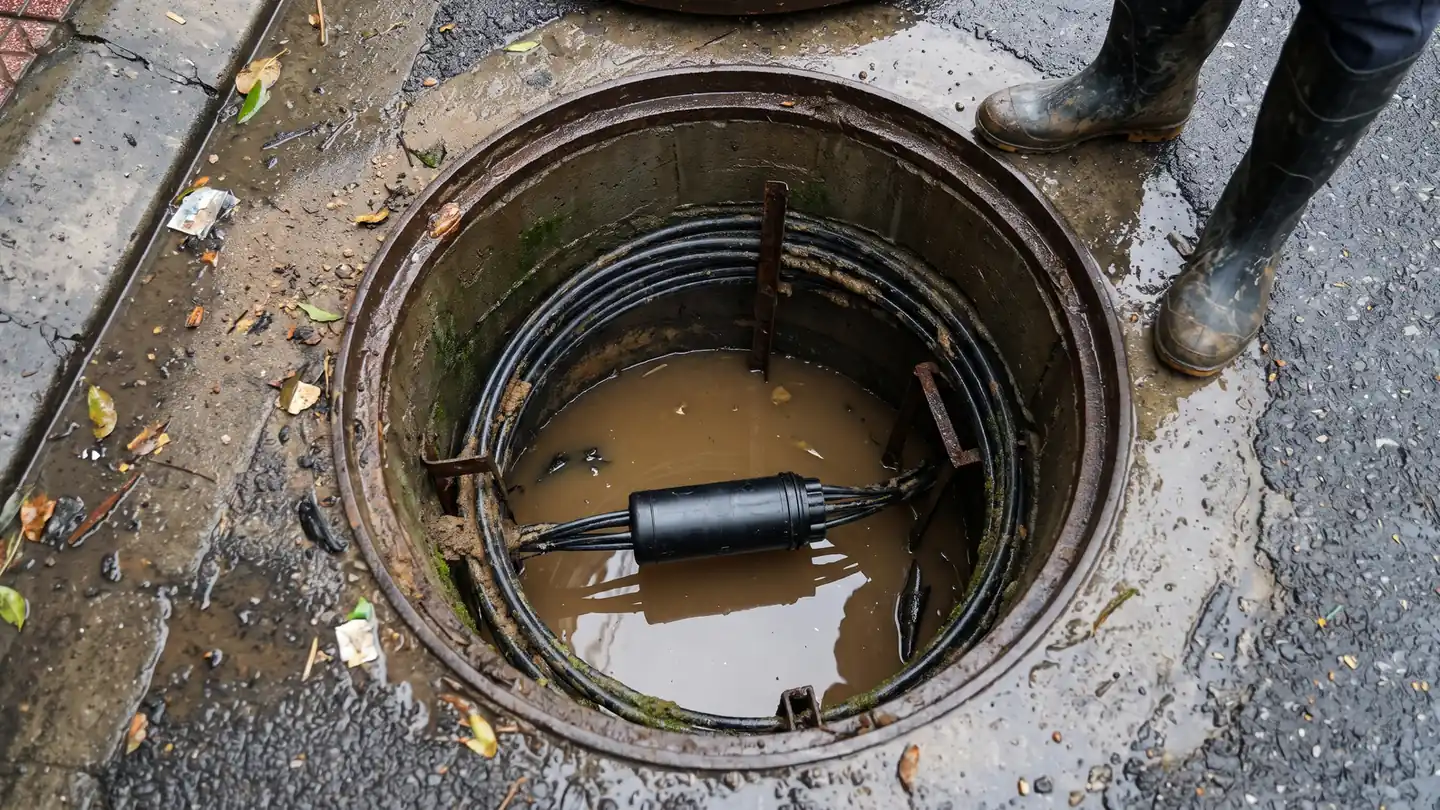

- Nước đi dọc cáp hoặc qua chỗ hở vào khay chứa mối hàn.
- Hơi ẩm kéo dài làm tăng nguy cơ hỏng sợi và vật tư bảo vệ mối hàn.
- Nước đóng băng ở vùng lạnh có thể gây lực cơ học lên sợi và khay.
Bài này nói về sự cố sau khi lắp. Nếu cần quy trình lắp và làm kín từ đầu, xem hướng dẫn lắp đặt măng xông quang ngoài trời.
Mức suy hao tăng bao nhiêu phụ thuộc từng trường hợp. Hãy đo bằng OTDR thay vì ước đoán.
Nguyên nhân măng xông bị vào nước và hở keo
Nước vào măng xông thường đến từ năm nhóm nguyên nhân dưới đây. Theo hướng dẫn lắp đặt của các hãng sản xuất măng xông, các điểm cần kiểm tra là linh kiện trước khi lắp, gioăng và O-ring, việc bôi mỡ silicone cho gioăng, và xiết nắp đều.
| Nguyên nhân | Dấu hiệu | Hay gặp ở |
|---|---|---|
| Gioăng hoặc O-ring hỏng, lão hóa, lệch vị trí | Nước đọng quanh mép nắp, gioăng biến dạng | Măng xông đã lắp lâu hoặc mở nhiều lần |
| Đầu vào cáp làm kín không đủ (keo, băng, ống co) | Nước theo cáp vào, chỗ vào cáp ẩm | Chỗ cáp chui vào thân măng xông |
| Ống co nhiệt co không đều | Ống nhăn, hở một phía | Thao tác sấy sai hoặc không đủ nhiệt |
| Bu-lông xiết không đều | Nắp hở một bên, khe hở không đồng nhất | Lắp vội, xiết một phía |
| Thân nứt hoặc hỏng vật tư | Vết nứt, biến dạng thân | Hỏng khi vận chuyển hoặc va đập |
Mẹo thực địa: điểm nhà thầu hay bỏ qua là bước thử kín trước khi treo hoặc chôn. Thử kín theo hướng dẫn của hãng cho đúng model, đừng bỏ.
Cần chuẩn bị gì trước khi mở măng xông xử lý?
Cần gioăng thay thế đúng chủng loại, ống co nhiệt, vật tư làm kín đầu vào cáp, máy hàn và dao cắt sợi, cồn lau, máy sấy, OTDR hoặc power meter, túi hút ẩm và điện thoại để chụp hiện trạng. Danh sách cụ thể tùy model măng xông đang xử lý.
Cảnh báo an toàn: mảnh sợi quang vụn rất sắc, gây thương tích, thu gom và bỏ vào hộp riêng. Không nhìn vào đầu sợi đang phát tín hiệu. Nếu măng xông treo gần lưới điện, tuân thủ an toàn điện. Làm việc trên cao phải có dây đai an toàn.
Danh sách dưới đây là ví dụ cho 1 măng xông, tùy model. Không mở măng xông khi trời đang mưa, và chụp ảnh tình trạng trước khi động vào.
- Gioăng hoặc O-ring thay thế đúng chủng loại: 1 bộ
- Ống co nhiệt bảo vệ mối hàn: số lượng bằng số mối hàn cần làm lại
- Vật tư làm kín đầu vào cáp (keo, băng hoặc ống co) theo hướng dẫn hãng: 1 bộ
- Mỡ silicone cho gioăng nếu hướng dẫn hãng yêu cầu: 1 tuýp
- Máy hàn quang, dao cắt sợi, dụng cụ tuốt: 1 bộ
- Cồn và giấy lau chuyên dụng: 1 bộ
- Máy sấy hoặc nguồn nhiệt có kiểm soát: 1 cái
- OTDR hoặc power meter kèm light source: 1 bộ
- Túi hút ẩm (silica gel): 1 gói
- Máy ảnh hoặc điện thoại để chụp hiện trạng: 1 cái
Xử lý tại chỗ: mở, sấy khô, kiểm tra mối hàn, làm kín lại
Làm theo thứ tự dưới đây. Lực xiết, nhiệt sấy và các thông số khác lấy theo manual của model, không tự đoán.
- Đo và ghi nhận trước bằng OTDR hoặc power meter, lưu kết quả để so sánh.

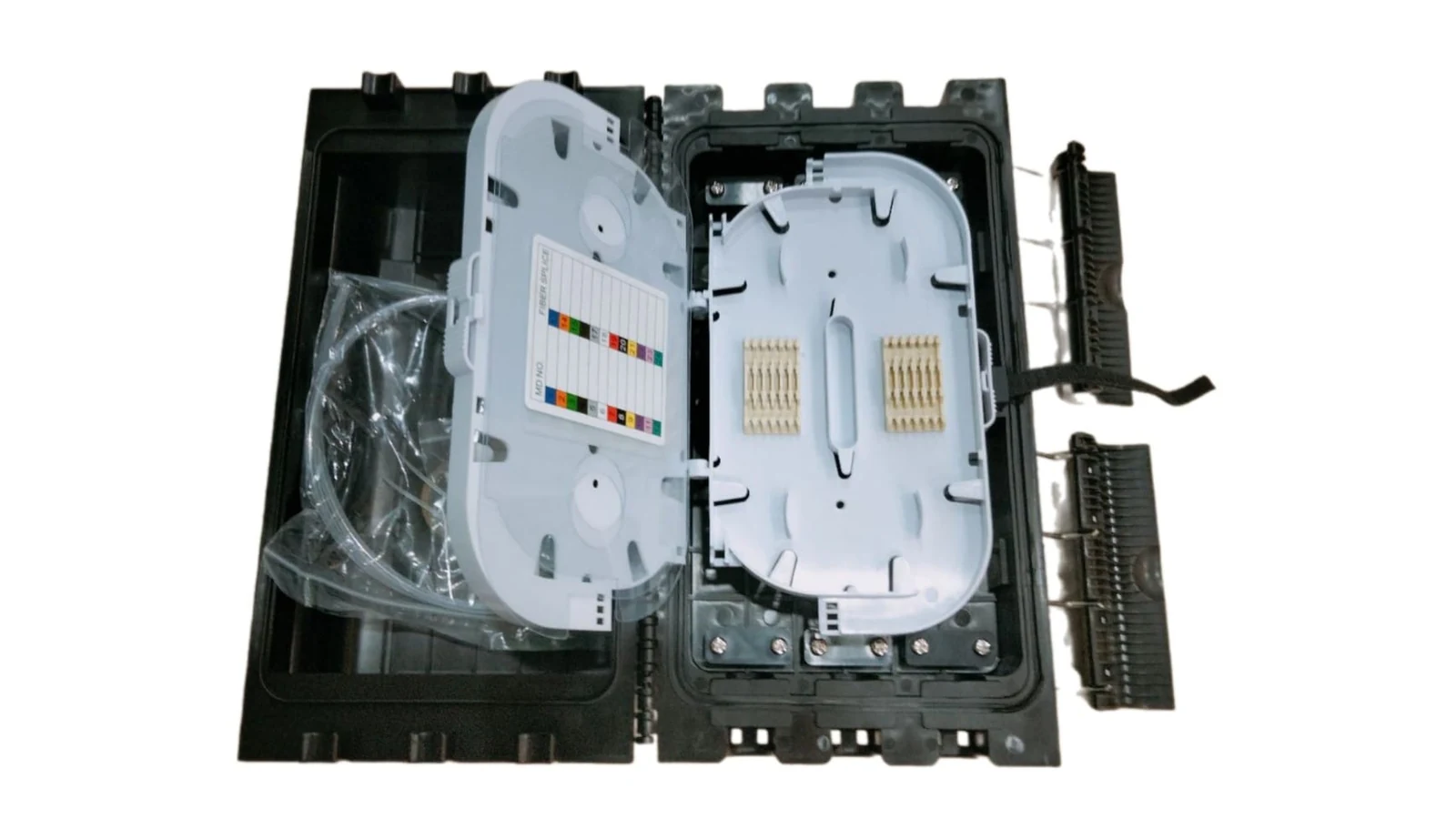

- Mở nắp, chụp ảnh toàn bộ tình trạng nước, khay và gioăng.
- Lau và sấy khô khay và thân. Không để nguồn nhiệt làm nóng sợi hoặc ống co nhiệt. Dùng nhiệt theo manual model.
- Kiểm tra từng mối hàn. Nếu ống co nhiệt hoặc mối hàn có dấu hiệu hư, thay ống co hoặc hàn lại. Không tái sử dụng ống co nhiệt đã co.
- Thay gioăng và vật tư làm kín. Vệ sinh bề mặt gioăng, bôi mỡ silicone nếu hãng hướng dẫn.

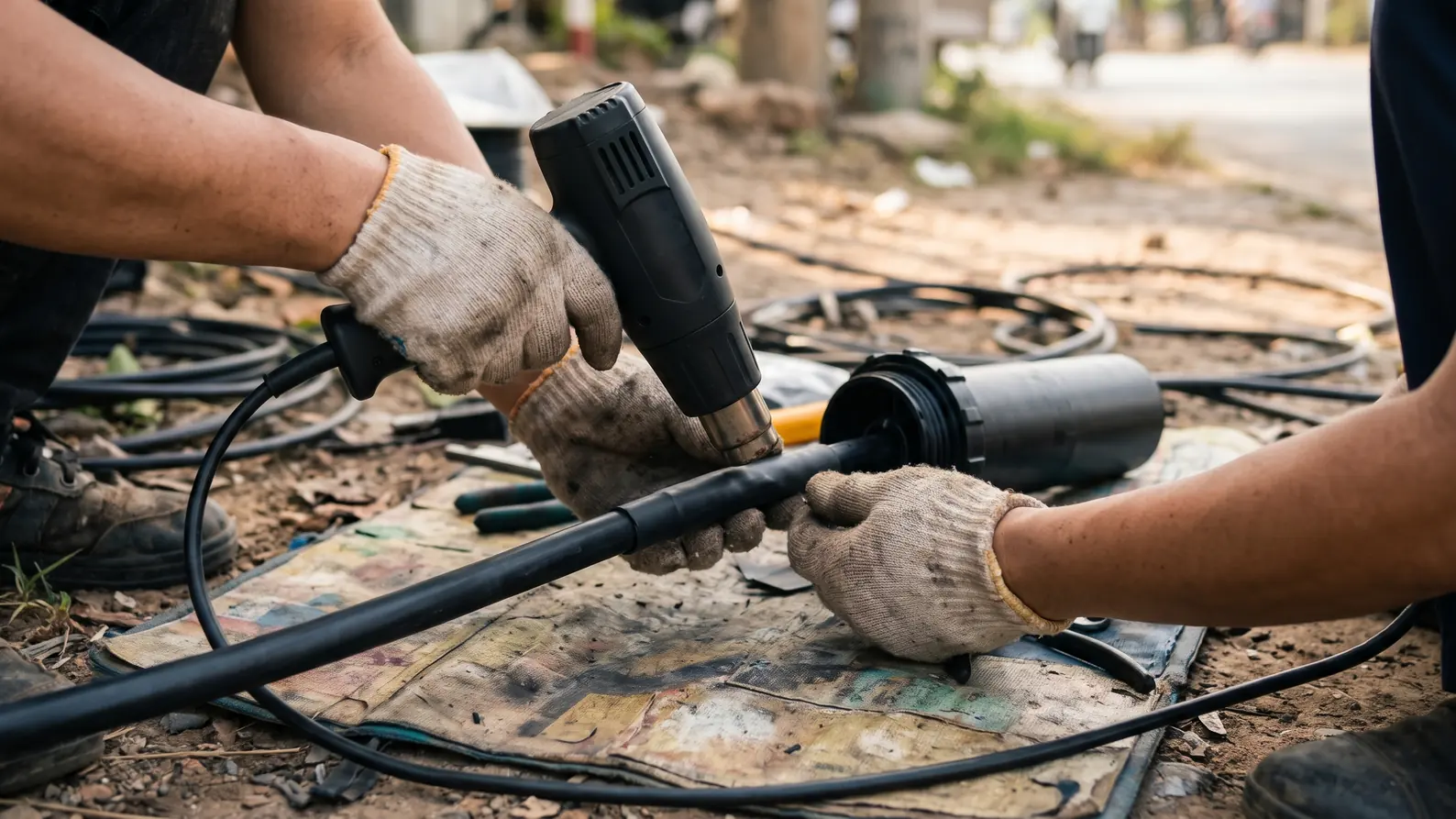

- Làm kín lại các đầu vào cáp theo hướng dẫn của hãng.
- Xiết đều bu-lông theo lực và thứ tự trong manual, rồi thử kín.
- Đo lại và so với số liệu bước 1.
Cảnh báo tại bước 3 và 4: không bẻ gập sợi dưới bán kính cong tối thiểu khi sắp xếp lại sợi trong khay. Số liệu cụ thể theo khay và cáp đang dùng. Sắp xếp sợi gọn gàng để không bị kẹt khi đóng nắp.
Đo kiểm sau khi xử lý: đạt khi nào?
Thi công xong mà chưa đo là chưa xong. Đo OTDR hai chiều và hoặc đo power meter kèm light source, rồi so với số liệu trước sự cố và hồ sơ nghiệm thu ban đầu. Ngưỡng đạt lấy theo thiết kế dự án hoặc chuẩn mà dự án áp dụng.
| Đo gì | Dụng cụ | Tiêu chí đạt |
|---|---|---|
| Suy hao tuyến và từng mối hàn | OTDR (hai chiều) | Theo thiết kế dự án, so với hồ sơ ban đầu |
| Suy hao tổng của tuyến | Power meter và light source | Theo quỹ suy hao thiết kế |
| Độ kín măng xông | Thử kín theo manual hãng | Theo manual model |
| Hồ sơ | Ảnh và bảng đo | Có ảnh trước, sau, kết quả đo, ngày giờ |
Khi nào nên thay cả măng xông thay vì làm kín lại?
Thay cả măng xông khi sửa không còn hiệu quả. Dấu hiệu thường là thân nứt hoặc biến dạng, gioăng không còn ăn khớp, ngập nặng, mở nhiều lần, hoặc loại măng xông không hợp môi trường lắp đặt (treo, chôn ngầm, ngập nước).
| Tình trạng | Nên |
|---|---|
| Gioăng cũ, mối hàn nguyên vẹn, nước ít | Làm kín lại, thay gioăng |
| Thân nứt, biến dạng | Thay măng xông |
| Ngập nặng, nhiều lần mở | Cân nhắc thay |
| Loại không hợp môi trường lắp | Thay loại phù hợp |
Cách chọn loại theo số sợi và môi trường xem cách chọn măng xông quang. Thông số bảo vệ (như cấp IP) lấy theo trang sản phẩm. Xem danh mục măng xông quang của TCNET.
Cách phòng ngừa măng xông vào nước khi lắp mới
Phòng ngừa nằm ở thao tác lắp đúng ngay từ đầu. Checklist nghiệm thu nhanh:
- Kiểm tra linh kiện trước khi lắp, không dùng gioăng hoặc thân có dấu hiệu hỏng.
- Vệ sinh bề mặt gioăng, bôi mỡ silicone theo hướng dẫn hãng.
- Làm kín đầu vào cáp đúng cách, xiết bu-lông đều.
- Thử kín theo manual trước khi treo hoặc chôn.
- Chọn đúng loại măng xông cho môi trường lắp đặt.
- Ghi nhãn, chụp ảnh và lưu bảng đo vào hồ sơ nghiệm thu.
Câu hỏi thường gặp về măng xông vào nước
Măng xông có nước nhưng chưa mất tín hiệu có cần xử lý không?
Có. Nước làm suy hao tăng dần và có thể hỏng mối hàn về sau. Nên lên lịch mở kiểm tra sớm thay vì đợi mất tín hiệu, vì lúc đó phải xử lý gấp hơn và tốn công hơn.
Dùng keo dán hoặc băng keo thay gioăng được không?
Nên làm theo hướng dẫn của hãng cho đúng model. Gioăng, O-ring và vật tư làm kín được thiết kế riêng cho từng loại măng xông, nên không nên tự thay bằng vật liệu khác khi chưa có xác nhận từ nhà sản xuất.
Làm sao biết măng xông đã kín?
Thử kín theo manual của đúng model sau khi làm kín lại, rồi đo lại bằng OTDR hoặc power meter và so với số liệu trước. Ghi lại kết quả vào hồ sơ nghiệm thu.
Mở lại măng xông có dùng lại ống co nhiệt cũ được không?
Không nên. Ống co nhiệt đã co thường không tái sử dụng được khi mở lại. Hãy thay ống mới đúng chủng loại cho các mối hàn làm lại, rồi làm kín và đo lại để chắc măng xông không vào nước lần nữa.
