Patch panel là gì? Đó là thanh đấu nối gắn trong tủ rack, nơi toàn bộ cáp mạng chạy từ các ổ cắm trong tòa nhà được bấm cố định vào một dãy cổng RJ45 đánh số, rồi nối sang switch bằng các dây nhảy ngắn. Nhờ vậy cáp ngang không bao giờ bị cắm rút, mọi thay đổi chỉ làm trên dây nhảy.

Điều kiện quan trọng nhất khi mua là cấp độ cáp (Cat5e, Cat6, Cat6a) của patch panel phải bằng hoặc cao hơn cáp và jack đang dùng, vì hiệu năng cả đường truyền bị giới hạn bởi thành phần thấp nhất. Chiều dài cáp từ patch panel tới ổ cắm cũng bị giới hạn 90 m theo chuẩn TIA.

Bài dành cho chủ đầu tư, quản lý IT và nhà thầu cần quyết định có dùng patch panel hay không, chọn loại nào và đấu thế nào. Bên dưới có định nghĩa, bảng so sánh loại, quy trình đấu nối patch panel Cat6 24 port, điểm yếu của từng lựa chọn và các trường hợp không cần patch panel.

Patch panel là gì và nằm ở đâu trong hệ thống mạng?

Patch panel là bảng đấu nối thụ động, không có nguồn điện, cấu tạo gồm một thanh kim loại gắn rack 19 inch (loại 24 cổng thường cao 1U) gắn dãy cổng RJ45 ở mặt trước và dãy tiếp điểm bấm dây ở mặt sau. Nó nằm giữa cáp ngang và thiết bị chủ động như switch.

Trong hệ thống cáp có cấu trúc, mỗi ổ cắm mạng ở phòng làm việc (outlet) có một sợi cáp riêng chạy về phòng kỹ thuật. Đầu cuối của sợi cáp đó được bấm vào mặt sau patch panel. Mặt trước, từng cổng được đánh số trùng với số trên ổ cắm. Muốn kích hoạt một điểm mạng, kỹ thuật viên lấy một dây nhảy ngắn (patch cord) nối cổng đó với một cổng switch. Muốn đổi, chỉ rút dây nhảy.

Panduit mô tả đúng vai trò này: đường truyền cố định (permanent link) kết nối cổng patch panel trong phòng kỹ thuật tới ổ cắm nơi người dùng. Khác với hộp phối quang ODF, patch panel dùng cho cáp đồng xoắn đôi, còn ODF dùng cho cáp quang.

Vì sao không cắm thẳng cáp vào switch mà phải qua patch panel?

Vì cáp ngang đi âm tường hoặc trong máng được bấm cố định một lần, cắm rút nhiều lần sẽ làm đầu bấm lỏng hoặc đứt lõi. Patch panel nhận thao tác cắm rút đó thay cho cáp ngang, nên dây nhảy hỏng thì thay dây nhảy rẻ, không phải kéo lại cáp.

Bốn lý do thực tế để dùng patch panel:

Bảo vệ cáp ngang. Sợi cáp chạy trong tường không chịu lực kéo mỗi lần đổi thiết bị.
Đổi vị trí dễ. Chuyển một nhân viên sang bàn khác chỉ là đổi dây nhảy, không đụng tới hạ tầng.
Gọn tủ rack. Dây ngang đi sau patch panel, dây nhảy ngắn ở mặt trước, tủ gọn hơn nhiều so với cắm trực tiếp mấy chục sợi dài.
Kiểm tra từng điểm. Đo kiểm nghiệm thu thực hiện tại cổng patch panel và ổ cắm, tách được đoạn cáp cố định khỏi dây nhảy khi tìm lỗi.

Điểm yếu cần nói thật: patch panel thêm một điểm tiếp xúc vào đường truyền, nghĩa là thêm một nguồn suy hao và nhiễu xuyên âm. Chuẩn chịu được điều này nhưng chất lượng đấu nối phải đạt, một cổng bấm kém sẽ làm cả điểm mạng không đạt kiểm tra. Ngoài ra nó cũng tốn thêm 1U trong tủ và thêm một khoản chi phí so với cắm trực tiếp.

Patch panel làm việc trong giới hạn nào của chuẩn cáp mạng?

Theo chuẩn TIA-568.2-D, đường truyền cố định (permanent link) giữa patch panel và ổ cắm dài tối đa 90 m, kênh truyền (channel) đầy đủ gồm cả dây nhảy tối đa 100 m. Phần còn lại 10 m dành cho hai dây nhảy, mỗi đầu tối đa khoảng 5 m.

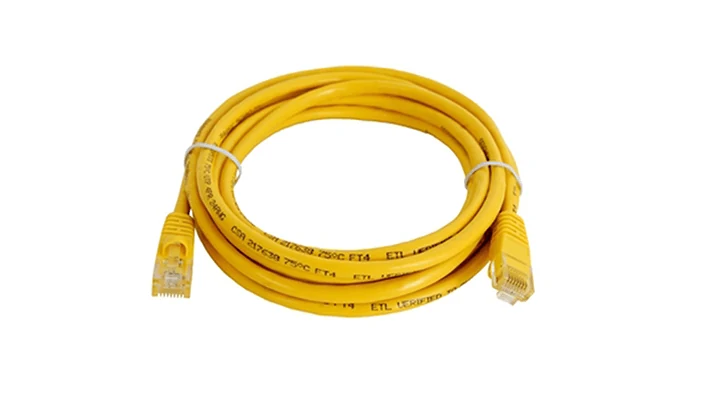

Dây nhảy patch cord Cat6 CommScope nối patch panel với switch trong kênh 100 m — Patch panel là gì? Cách chọn và đấu nối patch panel Cat6 24 port 13

Panduit tóm tắt chuẩn này: permanent link không vượt quá 90 m, số điểm kết nối (jack module) trong đường truyền nằm trong giới hạn bốn theo TIA, channel link tối đa 100 m với dây nhảy tối đa 5 m ở mỗi đầu. Bảng dưới đưa ra cách đọc cho người thi công.

Thành phần	Giới hạn chuẩn	Ý nghĩa khi thi công
Permanent link (cáp ngang từ patch panel tới outlet)	Tối đa 90 m	Đo cả chiều dài đi vòng, máng, lên xuống tường, không đo đường chim bay
Dây nhảy mỗi đầu	Tối đa khoảng 5 m	Dây nhảy dài trong tủ rack là lãng phí và làm rối
Channel (đầu cuối đến đầu cuối)	Tối đa 100 m	Đây là con số switch “nhìn thấy”

Hệ quả: nếu điểm cần đấu cách phòng kỹ thuật hơn 90 m cáp, đừng cố ép bằng cáp đồng. Phương án sạch hơn là đặt thêm tủ phân phối tầng hoặc dùng đường quang kèm converter. Bài cáp mạng chống nhiễu SFTP bổ sung phần lựa chọn cáp khi môi trường nhiễu nặng.

Có những loại patch panel nào?

Patch panel phân loại theo ba trục: cấp độ cáp (Cat5e, Cat6, Cat6a), số cổng (thường 24 hoặc 48 trên 1U) và kiểu tích hợp jack (đấu cố định sẵn hoặc khung rỗng để gắn jack keystone riêng). Thêm một trục nữa là có chống nhiễu (STP/FTP) hay không.

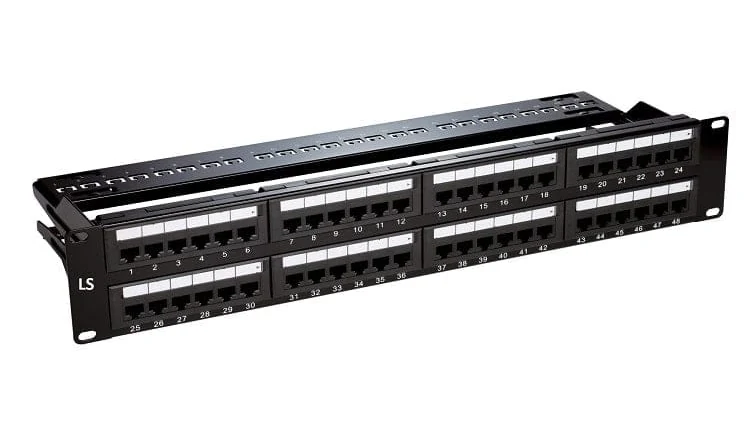

Patch panel LS Solution 48 cổng Cat5e gắn tủ rack 19 inch — Patch panel là gì? Cách chọn và đấu nối patch panel Cat6 24 port 14

Loại	Dùng khi	Điểm mạnh	Điểm yếu
Cat5e, 24 hoặc 48 cổng	Mạng văn phòng cũ, tốc độ tới Gigabit, ngân sách chặt	Rẻ nhất, đủ cho Gigabit	Giới hạn khi nâng 10G; không tương lai
Cat6, 24 hoặc 48 cổng	Hệ thống mới thông thường, có Wi-Fi 6 và camera	Cân bằng giá và hiệu năng, nhiều phụ kiện	Không phải lựa chọn cho kế hoạch lên 10G đủ 90 m
Cat6a	Cần 10G đủ 90 m, có kế hoạch nâng cấp lâu dài	Hỗ trợ 10G, đầu tư cho nhiều năm	Cáp và jack to, đắt, thi công khó hơn
Có chống nhiễu (FTP/STP)	Gần nguồn nhiễu như máy công nghiệp, biến tần	Giảm nhiễu	Phải nối đất đúng, nếu sai còn kém hơn không chống

TCNET cung cấp các dòng như cat5e patch panel của LS Solution. Thông số cổng, kiểu đấu và hãng đều ghi trên từng trang sản phẩm. Cat6a và các lựa chọn của hãng khác được trình bày ở các mục sau.

Chọn patch panel Cat6 24 port cần xem những tiêu chí nào?

Với hệ thống mạng văn phòng 20 đến 24 điểm, chọn patch panel Cat6 24 cổng 1U cho tủ rack 19 inch: cấp độ khớp với cáp, kiểu đấu IDC rõ màu theo chuẩn, có thanh quản lý cáp phía sau và có thể gắn nhãn từng cổng.

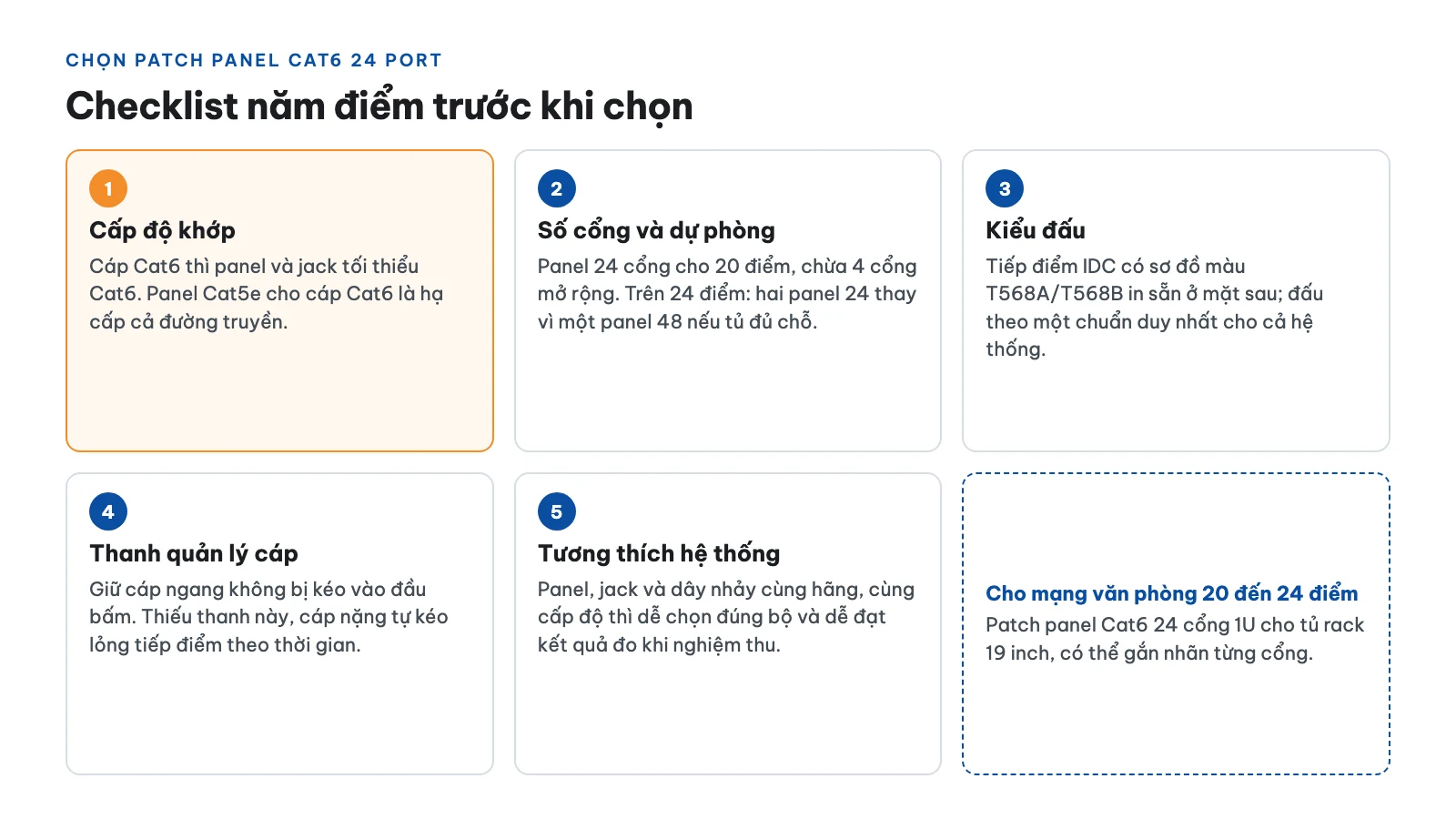

Checklist năm điểm trước khi chọn:

Cấp độ khớp. Cáp Cat6 thì panel và jack tối thiểu Cat6. Dùng panel Cat5e cho cáp Cat6 là hạ cấp cả đường truyền; xem thêm bài so sánh Cat5e, Cat6 và Cat6a.
Số cổng và dự phòng. Gợi ý thực hành: mua panel 24 cổng cho 20 điểm mạng, chừa 4 cổng cho mở rộng; hệ thống trên 24 điểm thì chia hai panel 24 thay vì một panel 48 nếu tủ đủ chỗ, vì dễ dán nhãn và dễ đi dây.
Kiểu đấu. Tiếp điểm IDC có sơ đồ màu T568A/T568B in sẵn ở mặt sau; đấu theo một chuẩn duy nhất cho cả hệ thống.
Thanh quản lý cáp. Hãng Dintek có thanh phối cáp patch panel Dintek để tham khảo. Thanh đi kèm giữ cáp ngang không bị kéo vào đầu bấm. Thiếu thanh này, cáp nặng tự kéo lỏng tiếp điểm theo thời gian.
Tương thích hệ thống. Panel, jack và dây nhảy cùng hãng, cùng cấp độ thì dễ chọn đúng bộ và dễ đạt kết quả đo khi nghiệm thu.

Với nhu cầu này, mã Cat6 patch panel LS-PP-UC6-24P-WM-EC của LS Solution là một lựa chọn để đối chiếu thông số.

Cách đấu nối patch panel Cat6 gồm những bước nào?

Đấu patch panel gồm sáu bước: cố định cáp vào thanh quản lý, tuốt vỏ, tách các đôi dây, bấm theo sơ đồ màu T568B (hoặc T568A) bằng dụng cụ bấm, cắt đầu thừa và đo kiểm. Giữ phần tách xoắn ngắn nhất có thể.

Chuẩn bị và đánh số. Đánh số hai đầu mỗi sợi cáp trùng với số trên ổ cắm, rồi mới luồn vào tủ. Đây là bước ít người làm kỹ nhưng tốn công nhất khi bỏ qua.
Cố định cáp. Buộc cáp lên thanh quản lý phía sau trong tủ mạng, chừa đoạn dư vừa đủ. Không bẻ gập cáp: ví dụ datasheet cáp UTP Cat6A của Leviton ghi bán kính uốn tối thiểu 4 lần đường kính ngoài (không tải); với cáp đang dùng, xem datasheet của đúng hãng.
Tuốt vỏ. Tuốt vừa đủ để vỏ nằm sát tiếp điểm IDC, không cắt vào lõi.
Tách các đôi dây. Chỉ tách xoắn tối thiểu cần thiết; hướng dẫn dụng cụ của Belden dẫn TIA-568-C.2: phần tách xoắn sau khi bấm tối đa 0,5 inch (khoảng 13 mm). Tách dài làm tăng nhiễu xuyên âm.
Bấm theo sơ đồ màu. Đặt từng dây vào rãnh theo màu in trên panel và dùng dụng cụ bấm để ép và cắt dây thừa. Nên thống nhất một chuẩn, T568A hoặc T568B, cho mọi cổng trong cùng hệ thống, không trộn.
Đo kiểm. Dùng máy đo cáp mạng kiểm tra thông mạch, đảo cặp, hở và chéo dây. Với hệ thống cần chứng nhận cấp Cat6 phải dùng máy đo chứng nhận (certifier). TCNET có nhóm thiết bị kiểm tra cáp mạng của Noyafa để bạn xem các máy đo.

Sau khi đo đạt, gắn dây nhảy từ cổng patch panel sang switch. Chọn dây nhảy cùng cấp độ với panel và cáp.

Chi phí phát sinh khi lắp patch panel gồm những gì?

Ngoài panel, bạn cần dây nhảy cho mỗi điểm đang dùng, thanh quản lý cáp, nhãn đánh số, dụng cụ bấm và công đo kiểm. Chi phí mở rộng sau này thấp nếu còn cổng dự phòng, nhưng cao nếu phải thêm panel khi tủ đã đầy.

Dây nhảy: mỗi điểm đang kích hoạt cần một dây nhảy, thường 0,5 m đến 2 m tùy vị trí, chọn cùng cấp độ, xem danh mục patch cord cat6.
Công bấm và đo: tính theo từng cổng; nếu chất lượng bấm kém, chi phí làm lại lớn hơn tiền panel.
Chỗ trong tủ: mỗi panel 24 cổng chiếm 1U, thường kèm 1U thanh quản lý; tính trước vào kích thước tủ.
Mở rộng: gợi ý thực hành là mua dự phòng khoảng 20 đến 25% số cổng ngay từ đầu, vì thêm panel sau này cần thêm 1U và công đi lại dây.

Bài không nêu giá cụ thể vì giá thay đổi theo hãng và số lượng. Bạn liên hệ TCNET để nhận báo giá theo bộ hoàn chỉnh gồm panel, jack, dây nhảy và tủ.

Khi nào không cần patch panel, hoặc cần giải pháp khác?

Không cần patch panel khi chỉ có vài điểm mạng, cáp đi thẳng từ ổ cắm tới switch trong cùng phòng. Nếu cần xem các lựa chọn, vào danh mục patch panel của TCNET. Cần giải pháp khác khi tuyến cáp quá 90 m, môi trường nhiễu nặng, hoặc đường truyền là cáp quang.

Dưới khoảng 8 điểm mạng, một phòng (mốc gợi ý thực hành): cắm trực tiếp bằng dây nhảy là đủ; patch panel là chi phí thừa.
Tuyến cáp trên 90 m: dùng cáp quang và thiết bị chuyển đổi thay cho kéo dài cáp đồng. Bài hướng dẫn đấu nối ODF mô tả điểm đấu tương đương trên đường quang.
Cáp đi ngoài trời: cần cáp chuyên dụng và chống sét, không dùng cáp trong nhà cho tuyến này.
Cần chuyển mạch động giữa thiết bị: patch panel là kết nối thủ công; điều khiển cổng từ xa cần switch managed chứ không phải patch panel.

Kết luận: chọn patch panel nào theo quy mô?

Theo gợi ý thực hành của TCNET (không phải ngưỡng của chuẩn): văn phòng dưới 8 điểm không cần patch panel. Văn phòng 15 đến 48 điểm chọn Cat6 24 cổng, một hoặc hai panel. Tòa nhà, nhà xưởng từ 48 điểm trở lên chọn Cat6 hoặc Cat6a nhiều panel, kèm thanh quản lý, nhãn và đo chứng nhận.

Quy mô	Chọn	Lý do
Dưới 8 điểm, một phòng	Không dùng patch panel	Chi phí và độ phức tạp không đáng
15 đến 48 điểm, văn phòng	Cat6, 24 cổng × 1–2 panel	Đủ Gigabit và Wi-Fi 6, dự phòng mở rộng
Trên 48 điểm, nhiều tầng, kế hoạch lên 10G	Cat6a hoặc Cat6 nhiều panel, chống nhiễu nếu cần	Đầu tư một lần, nâng cấp không phải kéo lại cáp

Với phương án Cat6a, bắt đầu từ mẫu cat6a patch panel để đối chiếu thông số. Cần chốt cấu hình theo mặt bằng thực tế, gọi TCNET qua hotline 028.6285.0999 để được tư vấn số cổng, hãng và phụ kiện kèm theo.

Câu hỏi thường gặp

Patch panel có cần nguồn điện không?

Không. Patch panel là thiết bị thụ động, chỉ nối cáp và không có mạch điện. Nguồn điện nằm ở switch và thiết bị phía sau.

Cat6 patch panel dùng với cáp Cat5e được không?

Được về mặt cơ học, nhưng đường truyền vẫn chỉ đạt cấp thấp nhất là Cat5e. Panel Cat6 không làm cáp Cat5e nhanh hơn.

Một patch panel 24 cổng chứa được bao nhiêu điểm mạng?

Mỗi cổng ứng với một sợi cáp ngang nên 24 cổng chứa tối đa 24 điểm. Nên chừa vài cổng trống để mở rộng thay vì dùng kín cả 24.

Patch panel khác ODF ở điểm nào?

Patch panel dành cho cáp đồng RJ45, hộp phối quang ODF dành cho cáp quang với adapter và dây nhảy quang. Hai loại đều là điểm đấu nối thụ động trong tủ rack.
