Lắp đặt patch panel và quản lý cáp mạng trong tủ rack

Lắp đặt patch panel và quản lý cáp mạng trong tủ rack gồm năm việc: bắt panel lên rack, cố định cáp ngang phía sau, đấu jack 110, gọn dây có nhãn hai đầu, rồi test từng cổng. Điều kiện quan trọng nhất: cáp ngang cố định không quá 90 m, cả channel không quá 100 m theo ANSI/TIA-568.2-D. Bài dành cho kỹ thuật viên, IT văn phòng chưa quen punch-down và gọn dây trong tủ.

Patch panel nằm ở đâu trong tuyến cáp mạng?

Patch panel là điểm kết cuối cố định của cáp ngang trong tủ rack. Cáp từ ổ cắm tường đấu vào mặt sau panel, còn mặt trước nối sang cổng switch bằng patch cord ngắn. Khái niệm, tiêu chí chọn loại và giá đã có trong bài patch panel là thiết bị gì và chọn loại nào.

Sơ đồ đấu nối: ổ cắm tường (keystone) → cáp ngang → mặt sau patch panel (jack 110) → mặt trước patch panel → patch cord → cổng switch.

Cần chuẩn bị vật tư và dụng cụ nào, số lượng bao nhiêu?

Thiếu một món là dừng cả buổi thi công, nên in bảng này ra và kiểm trước khi mở tủ. Bảng dưới là ví dụ cho một tủ mẫu 24 cổng. Số lượng cáp phụ thuộc chiều dài từng tuyến thực tế, không có con số chung cho mọi công trình.

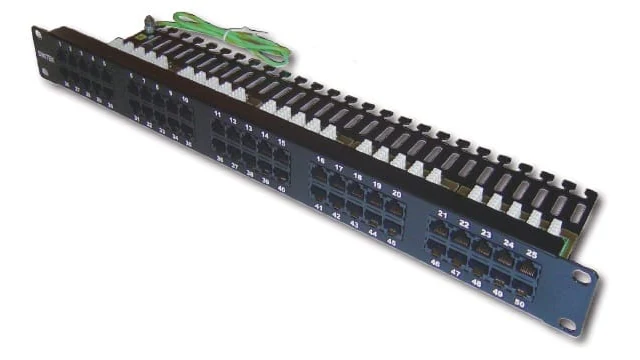

Về sản phẩm, TCNET có danh mục patch panel để so các mẫu cùng loại. Ví dụ có sẵn trên site: LS Solution CAT6A Patch Panel LS-PP-24P-E-LWM và LS Solution Cat5e Patch Panel LS-PP-48P-E-WM-1U. Phần thanh phối cáp có thanh phối cáp patch panel Dintek 1402-01003.

Cần lưu ý an toàn gì trước khi mở tủ rack?

Tủ rack luôn có điện: PDU và nguồn thiết bị vẫn hoạt động khi bạn đang đấu dây mạng. Tuân thủ bốn điều dưới đây là đủ cho công việc đấu patch panel thông thường. Phần lớn rủi ro đến từ tay ướt, dụng cụ kim loại chạm nguồn và mảnh dây đồng vụn rơi vào thiết bị.

Cảnh báo an toàn điện và an toàn tay nghề

• Không cắm hoặc rút patch cord khi tay ướt; không thò tay vào vùng dây nguồn khi chưa cần.
• Không để vỏ cáp, đầu dây đồng hoặc dụng cụ kim loại chạm đầu nối nguồn của PDU.
• Đeo kính và găng khi cắt dây; mảnh dây đồng vụn bắn rất nhanh và khó thấy.
• Gom mảnh vụn vào hộp hoặc túi kín, không để rơi xuống sàn tủ vì sẽ lọt vào quạt và khe thiết bị.

Làm sao lắp patch panel lên rack và cố định cáp ngang phía sau? (Bước 1–3)

Lắp patch panel gồm ba bước: gắn ốc lồng đúng vị trí và bắt panel 1U, gắn thanh quản lý cáp sát panel, rồi kéo toàn bộ cáp ngang về phía sau và bó nhẹ trước khi đấu. Đấu dây chỉ bắt đầu khi panel đã cố định chắc.

Về cách phân bố U giữa switch, ODF và PDU, xem nguyên tắc bố trí thiết bị trong tủ rack.

1. Bước 1. Gắn ốc lồng và bắt panel. Đếm lỗ trên cột rack, lắp ốc lồng đúng ô, đặt patch panel 1U vào và bắt vít lỏng tay trước.
2. Bước 2. Gắn thanh quản lý cáp. Đặt thanh quản lý ngang ngay trên hoặc dưới panel, chừa chỗ cho switch. Căn thẳng cả hai rồi mới siết vít.
3. Bước 3. Kéo cáp ngang vào và bó nhẹ. Kéo hết các tuyến về tủ, bó tạm bằng Velcro theo nhóm, chừa độ dài đủ để đấu lại ít nhất một lần rồi mới cắt.

Mẹo thực địa: lắp panel trước, thanh quản lý sau thường bị vướng vít. Hãy bắt vít lỏng cả hai, căn thẳng rồi siết một lượt. Kéo cáp hết rồi mới đấu, và đấu từng cổng theo thứ tự 1 đến 24 để nhãn khớp với vị trí.

Lỗi hay gặp ở bước này là cắt lệch chiều dài hai đầu tuyến. Đo lại từ vị trí cổng thật trên panel đến điểm cuối ổ cắm, đừng cắt theo ước chừng.

Đấu dây vào jack 110 (punch-down) thế nào cho đúng chuẩn màu? (Bước 4–5)

Đấu jack 110 gồm hai việc: tuốt vỏ vừa đủ và giữ cặp xoắn gần sát điểm đấu, rồi đặt từng sợi theo nhãn màu trên jack và ép bằng dụng cụ punch-down lưỡi 110. Chọn một chuẩn T568A hoặc T568B cho cả công trình, ghi lại và dùng thống nhất ở mọi đầu.

1. Bước 4. Tuốt vỏ và đặt sợi. Tuốt vừa đủ để lộ các cặp. Giữ phần tháo xoắn ngắn nhất có thể: hướng dẫn dụng cụ của Belden, dẫn TIA-568-C.2, nêu phần tách xoắn tối đa 0,5 in (khoảng 13 mm) sau khi đấu. Con số này cũng khớp với bài hướng dẫn đấu nối patch panel Cat6 24 port. Luôn đối chiếu datasheet jack của hãng. Đặt từng sợi vào khe theo nhãn màu in trên jack.
2. Bước 5. Ép và cắt thừa. Dùng dụng cụ punch-down lưỡi 110, lưỡi cắt hướng ra ngoài, ép dứt khoát cho đến khi dây nằm hẳn vào khe và đầu thừa được cắt gọn.

Cảnh báo: lưỡi cắt quay vào trong sẽ cắt luôn phần dây đang giữ, làm đứt tuyến ngay sau khi ép. Kiểm hướng lưỡi trước mỗi lần ép.

Bảng màu dưới đây là ví dụ theo T568B. T568A cũng là chuẩn hợp lệ, miễn toàn hệ thống dùng chung một chuẩn. Cách bấm đầu RJ45 và so sánh hai chuẩn xem ở bài bảng màu T568A và T568B.

Mẹo thực địa: đừng tin trí nhớ về thứ tự màu. Nhìn nhãn màu in trên jack cho từng sợi, và dừng lại kiểm sau mỗi 6 đến 8 cổng thay vì đấu hết 24 rồi mới phát hiện đảo cặp.

Quản lý cáp mạng trong tủ rack thế nào để gọn, có nhãn và không bị gập? (Bước 6–7)

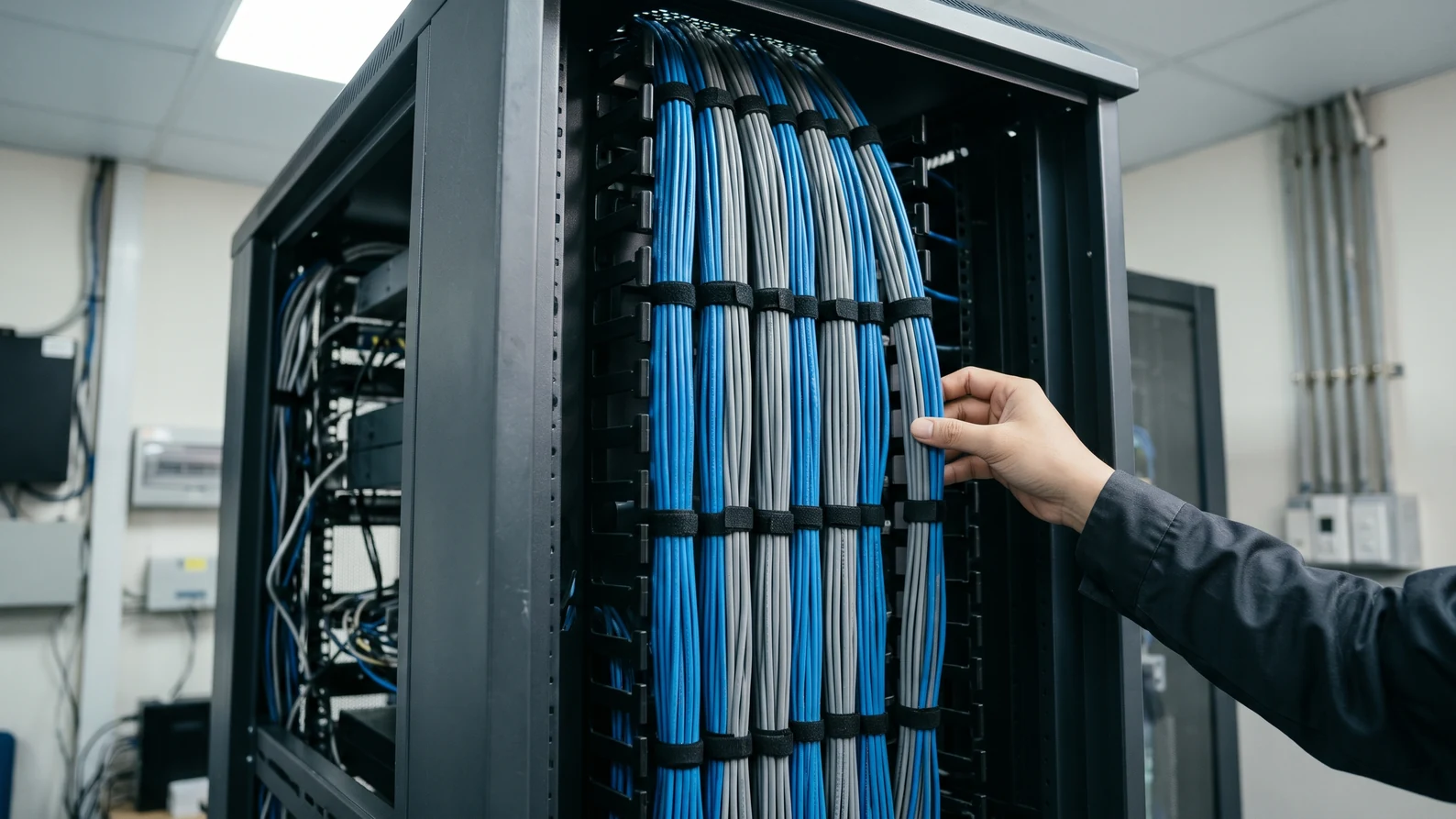

Quản lý cáp tốt nghĩa là sau này một người lạ vẫn dò được từng tuyến. Bó cáp theo nhóm bằng Velcro, đi theo thanh quản lý ngang rồi lên máng dọc, giữ bán kính cong, và dán cùng một mã ở hai đầu mỗi tuyến.

1. Bước 6. Bó cáp theo nhóm. Chia theo tầng hoặc phòng, đi theo thanh quản lý ngang → máng dọc. Dùng Velcro, không siết rút nhựa quá chặt vì làm biến dạng cặp xoắn.
2. Bước 7. Đánh nhãn hai đầu và ghi sơ đồ port. Cùng một mã (phòng–ổ–port) ở cả hai đầu, ghi vào bảng sơ đồ port cho tủ.

Bán kính uốn trong tối thiểu của cáp U/UTP 4 đôi khi không chịu lực kéo là 4 lần đường kính ngoài, theo TIA-568.0-D (nguồn thứ cấp Cablinginstall). Nếu datasheet hãng cáp ghi mức cao hơn thì theo hãng. Về cáp quang, bán kính uốn khác hẳn, xem bán kính uốn tối thiểu của cáp quang.

Nhãn và quản trị hạ tầng cáp thuộc phạm vi ANSI/TIA-606. Bảng dưới là quy tắc nhanh khi gọn dây.

Mẹo thực địa: in nhãn trước khi đấu và dán ngay khi đấu xong từng cổng. Dán nhãn sau thường bị bỏ sót, và đến lúc bảo trì phải mất hàng giờ dò từng tuyến.

Vì sao phải tách cáp đồng khỏi cáp nguồn và cáp quang trong rack?

Cáp nguồn chạy song song sát cáp mạng gây nhiễu điện từ (EMI) lên cặp xoắn, làm tuyến chập chờn hoặc rớt gói khó tìm nguyên nhân. Vì vậy tách hai loại ra, và nếu buộc phải giao nhau thì cho cắt vuông góc.

Nguyên tắc chung: ưu tiên đi cáp nguồn một bên tủ và cáp mạng bên kia nếu tủ có hai đường dẫn. Khoảng cách tách cụ thể theo quy định điện áp dụng cho công trình, không lấy một con số chung. Cáp quang đi tầng riêng, không đè lên cáp đồng, và giữ bán kính cong của quang.

Test thông mạch và nghiệm thu patch panel gồm những gì? (Bước 8)

Sau khi đấu, test từng cổng bằng cable tester: thông 8 sợi, đúng thứ tự cặp, không chập, hở, đảo cặp hay tách cặp. Ngưỡng đạt về chiều dài là permanent link không quá 90 m và channel không quá 100 m theo ANSI/TIA-568.2-D. Thi công xong mà chưa đo là chưa xong.

Nếu hợp đồng yêu cầu chứng nhận Cat6 hoặc Cat6A thì cần máy cert (certifier) đo theo ngưỡng TIA, không thay được bằng tester thông mạch. Ghi kết quả từng cổng, sau đó cắm switch thật để test tốc độ Gigabit thực tế. Khi tuyến chập chờn dù đã đạt tester, xem thêm cách kiểm tra khi cáp mạng chập chờn.

Bảng ghi kết quả mẫu

Checklist nghiệm thu:

• Patch panel bắt chắc vào rack, không xệ, đủ ốc lồng.
• Đủ 24 tuyến, đấu đúng một chuẩn màu thống nhất.
• Test thông mạch và thứ tự cặp đạt trên mọi cổng.
• Chiều dài đạt ngưỡng: permanent link không quá 90 m, channel không quá 100 m.
• Nhãn hai đầu cùng mã, sơ đồ port đã ghi.
• Cáp nguồn tách khỏi cáp mạng; cáp quang ở tầng riêng.
• Còn vòng chờ phía sau panel, không có đoạn bị gập.
• Đã test tốc độ qua cổng switch thật và lưu kết quả.

Lỗi lắp patch panel thường gặp và cách xử lý ngay tại chỗ?

Bảy lỗi dưới đây hay gây phải làm lại nhất ngoài công trường. Mỗi lỗi có dấu hiệu nhận ra và cách sửa ngay tại tủ, không phải kéo lại cáp. Hầu hết bắt nguồn từ đấu vội, gọn dây ẩu hoặc bỏ qua bước test.

Tóm lại, làm đúng quy trình lắp đặt patch panel và quản lý cáp mạng trong tủ rack nghĩa là bắt chắc, đấu đúng chuẩn, gọn dây có nhãn và đo trước khi bàn giao. Đúng hai việc cuối quyết định tủ có bảo trì được hay không.

Câu hỏi thường gặp

Patch panel 24 port và 48 port khác nhau ở điểm nào ngoài số cổng?

Khác nhau chủ yếu ở số cổng và mật độ cáp phía sau. Theo tên sản phẩm, LS Solution LS-PP-48P-E-WM-1U là loại 48 port cao 1U. Còn lại, đối chiếu datasheet từng mẫu để biết thông số và cách gắn, vì bài này không nêu thông số ngoài những gì trang sản phẩm ghi rõ.

Đấu theo T568A hay T568B?

Cả hai đều là chuẩn hợp lệ. Điều bắt buộc là chọn một chuẩn cho toàn bộ hệ thống, dùng thống nhất ở cả hai đầu mọi tuyến và ghi lại trong hồ sơ. Trộn lẫn hai chuẩn trong một công trình là nguyên nhân phổ biến gây lỗi khó dò về sau.

Có bắt buộc dùng thanh quản lý cáp không?

Về điện thì không bắt buộc, tuyến vẫn thông khi thiếu thanh quản lý. Nhưng về bảo trì thì nên có, vì thanh quản lý giữ patch cord gọn, giữ bán kính cong và cho phép rút cắm một cổng mà không kéo lệch cả bó dây phía sau.

Vì sao cáp đồng phải tách khỏi cáp nguồn?

Dòng điện trong cáp nguồn tạo nhiễu điện từ (EMI) lên cặp xoắn của cáp mạng chạy sát bên. Hậu quả là tuyến chập chờn hoặc rớt gói. Tách hai loại ra, giao nhau thì cắt vuông góc, và tuân theo quy định điện áp dụng cho công trình.

Sau khi lắp patch panel cần test gì?

Test thông mạch cả 8 sợi, thứ tự cặp, chập, hở, độ dài tuyến và tốc độ thực tế qua cổng switch. Nếu có yêu cầu chứng nhận Cat6 hoặc Cat6A thì dùng máy cert đo theo ngưỡng TIA. Ghi kết quả từng cổng vào bảng nghiệm thu.
