Cáp mạng chống nhiễu SFTP

Cáp SFTP được quảng cáo là “chống nhiễu tuyệt đối”, nhưng thực tế nhiều công trình lắp SFTP xong vẫn nhiễu nặng hơn cả UTP thường — nguyên nhân gần như luôn nằm ở khâu tiếp địa sai. Bài viết này đi thẳng vào phần quan trọng nhất của cáp SFTP: khi nào bắt buộc phải dùng, cách tiếp địa đúng, và những sai lầm khiến lớp chống nhiễu trở thành vô dụng hoặc phản tác dụng.

Cáp mạng chống nhiễu SFTP là gì?

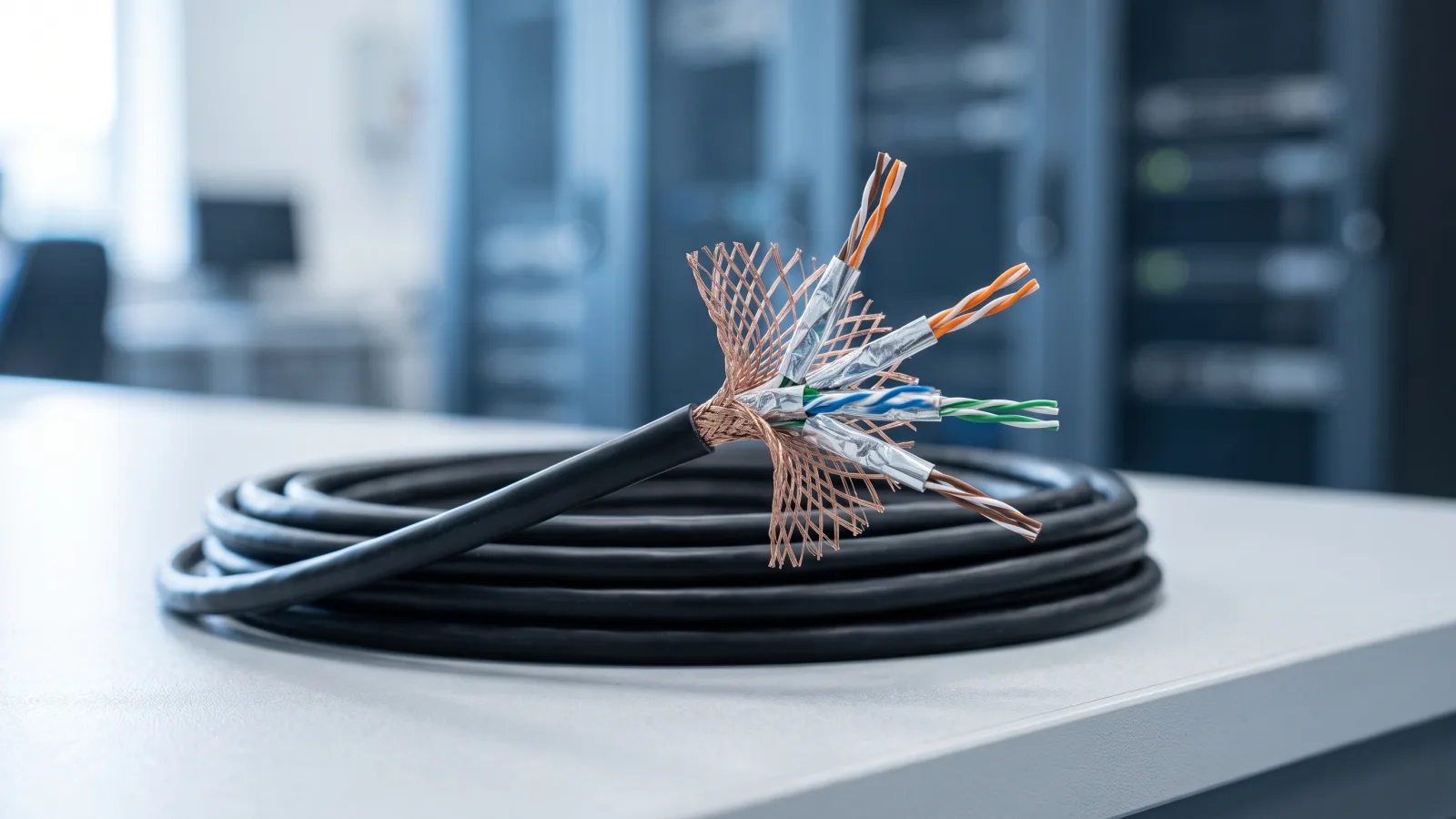

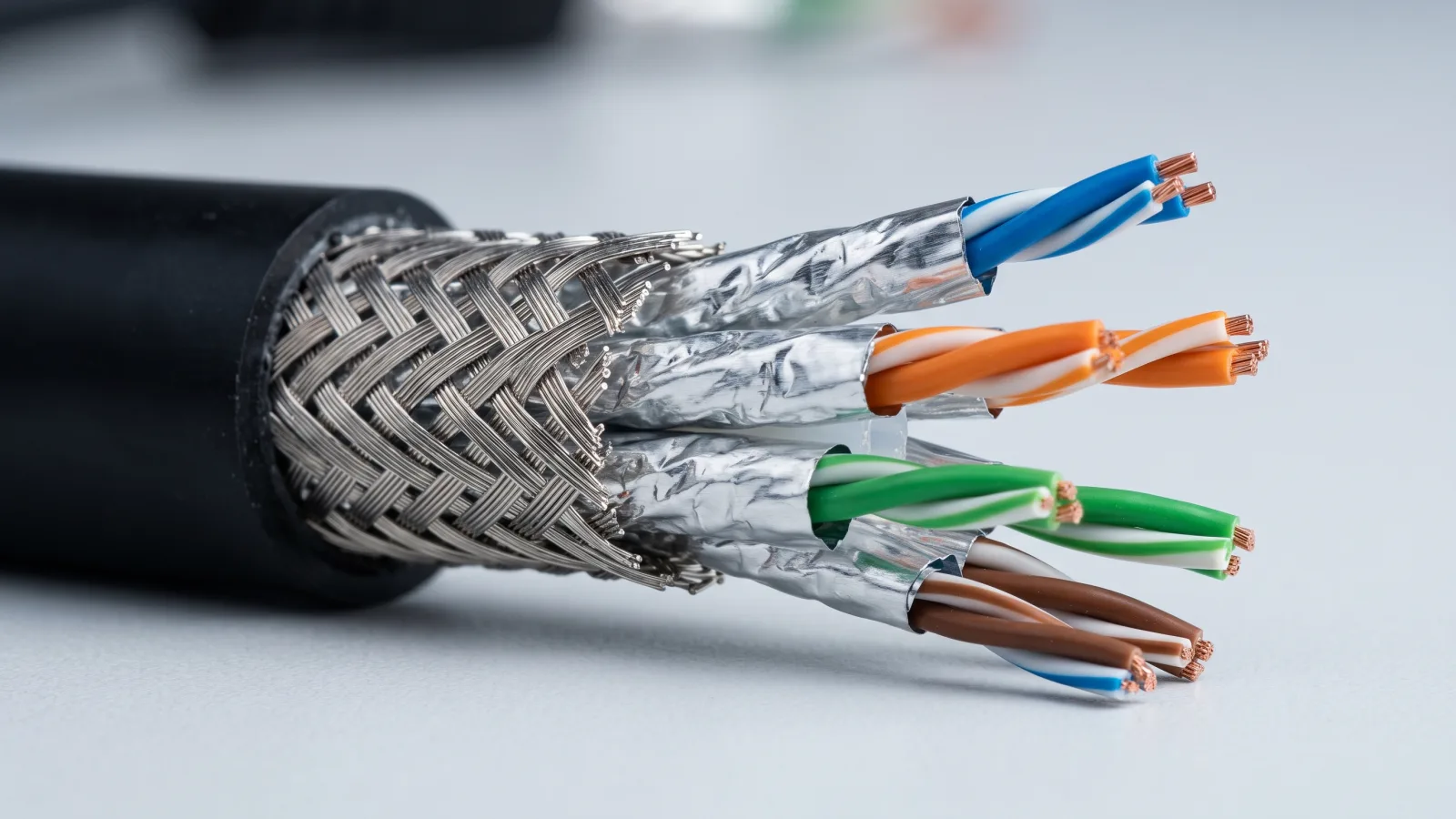

SFTP (ký hiệu chuẩn ISO/IEC 11801 là S/FTP) là cáp mạng có hai lớp chống nhiễu: lưới kim loại bện (braid) bọc toàn bộ 4 đôi dây, cộng thêm lá nhôm (foil) bọc riêng từng đôi — đây là cấu trúc chống nhiễu mạnh nhất trong các loại cáp mạng đồng phổ biến trên thị trường.

Ký hiệu và cấu tạo lớp bọc chi tiết của từng loại cáp (UTP, FTP, STP, SFTP) đã được phân tích trong bài nền về cấu tạo cáp xoắn đôi — bài này tập trung riêng vào phần ứng dụng và tiếp địa của SFTP, phần mà nhiều đơn vị thi công làm sai nhất trên thực tế.

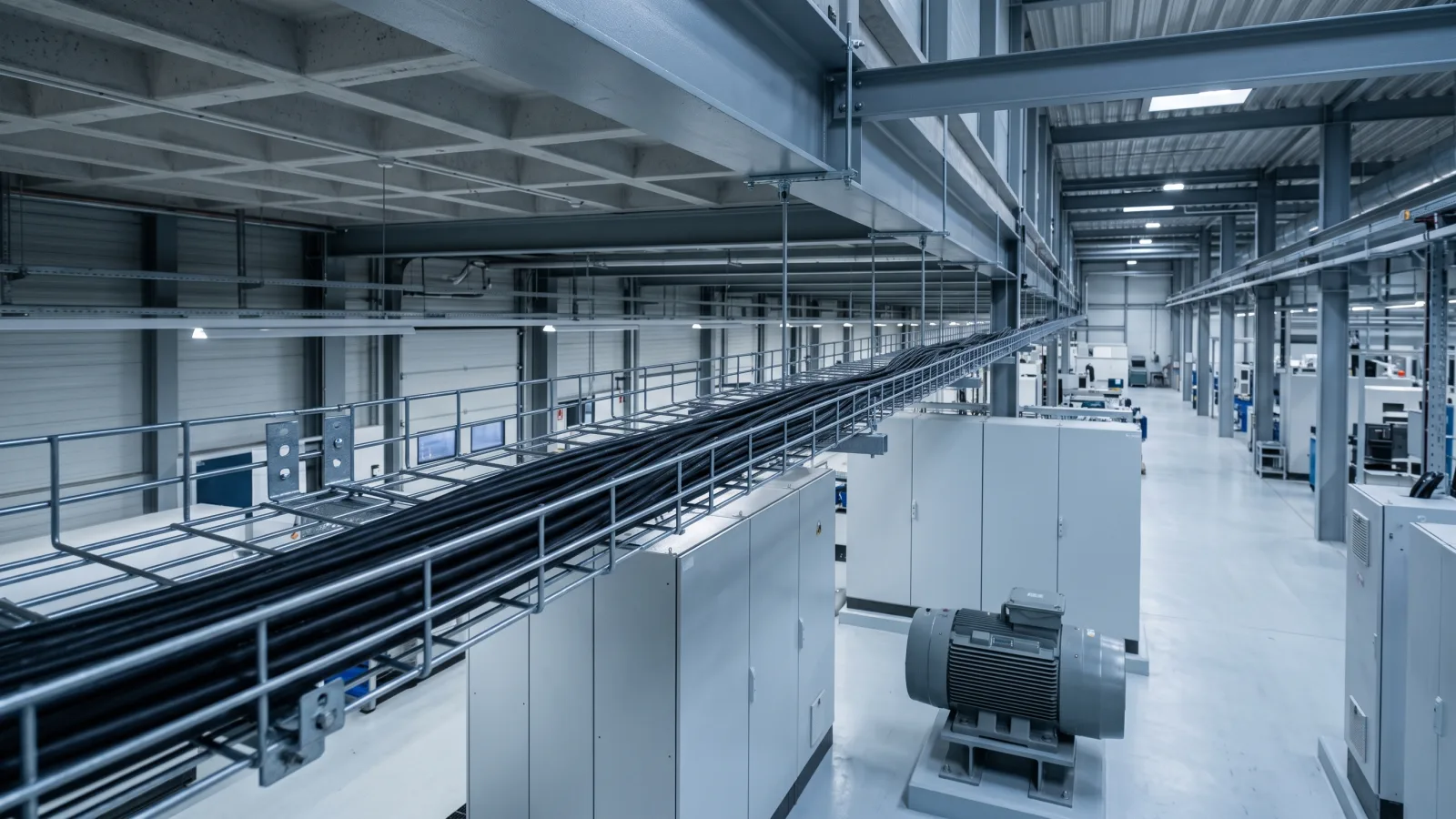

Khi nào bắt buộc phải dùng cáp SFTP?

SFTP là bắt buộc khi tuyến cáp đi qua hoặc gần các nguồn nhiễu điện từ (EMI/RFI) công suất lớn — không phải là lựa chọn “cho chắc” áp dụng đại trà cho mọi công trình.

• Gần động cơ điện, biến tần (VFD), máy hàn công nghiệp: các thiết bị này phát nhiễu điện từ mạnh trong dải tần gây méo tín hiệu Ethernet trên cáp UTP đi gần.
• Song song với đường dây điện cao thế hoặc tủ điện tổng: đặc biệt khi khoảng cách giữa cáp mạng và đường điện lực dưới mức khuyến cáo an toàn của nhà sản xuất cáp.
• Nhà xưởng, nhà máy có nhiều máy móc công nghiệp: môi trường nhiễu nền cao liên tục, khác với văn phòng.
• Gần thang máy, trạm biến áp, phòng máy phát điện: nguồn nhiễu xung (transient) có thể gây lỗi gói tin từng đợt, khó định vị nếu không xét đến nguồn nhiễu.

Ngược lại, văn phòng thông thường, nhà ở, phòng server không có thiết bị công suất lớn gần tuyến cáp — dùng UTP là đủ, không cần thiết phải trả thêm chi phí và công tiếp địa cho SFTP.

Cách tiếp địa cáp SFTP đúng chuẩn

Lớp chống nhiễu của cáp SFTP chỉ phát huy tác dụng khi được nối đất — nếu không tiếp địa, lớp kim loại bọc ngoài không dẫn nhiễu đi đâu cả và hoàn toàn không có tác dụng chống nhiễu.

• Toàn tuyến phải đồng bộ shielded: cáp SFTP, đầu RJ45 shielded, patch panel shielded, jack mặt nạ shielded — thiếu một khâu không shielded là đứt mạch tiếp địa của cả tuyến.
• Tiếp địa tại tủ rack: patch panel shielded được nối vào thanh tiếp địa của tủ rack (grounding bar), và tủ rack phải được tiếp địa xuống hệ thống grounding chung của tòa nhà theo nguyên tắc bonding trong ANSI/TIA-607.
• Một điểm tham chiếu đất chung: toàn bộ các điểm tiếp địa của hệ thống cáp SFTP nên quy về cùng một hệ thống grounding của tòa nhà, tránh chênh điện thế đất giữa hai đầu tuyến.

Nguyên tắc chung: lớp chắn phải có đường thoát nhiễu xuống đất liên tục và về cùng một tham chiếu — nếu đứt đoạn ở bất kỳ điểm nào trên tuyến, phần lớp chắn phía sau điểm đứt mất tác dụng.

Cách kiểm tra nhanh cáp SFTP đã tiếp địa đúng hay chưa

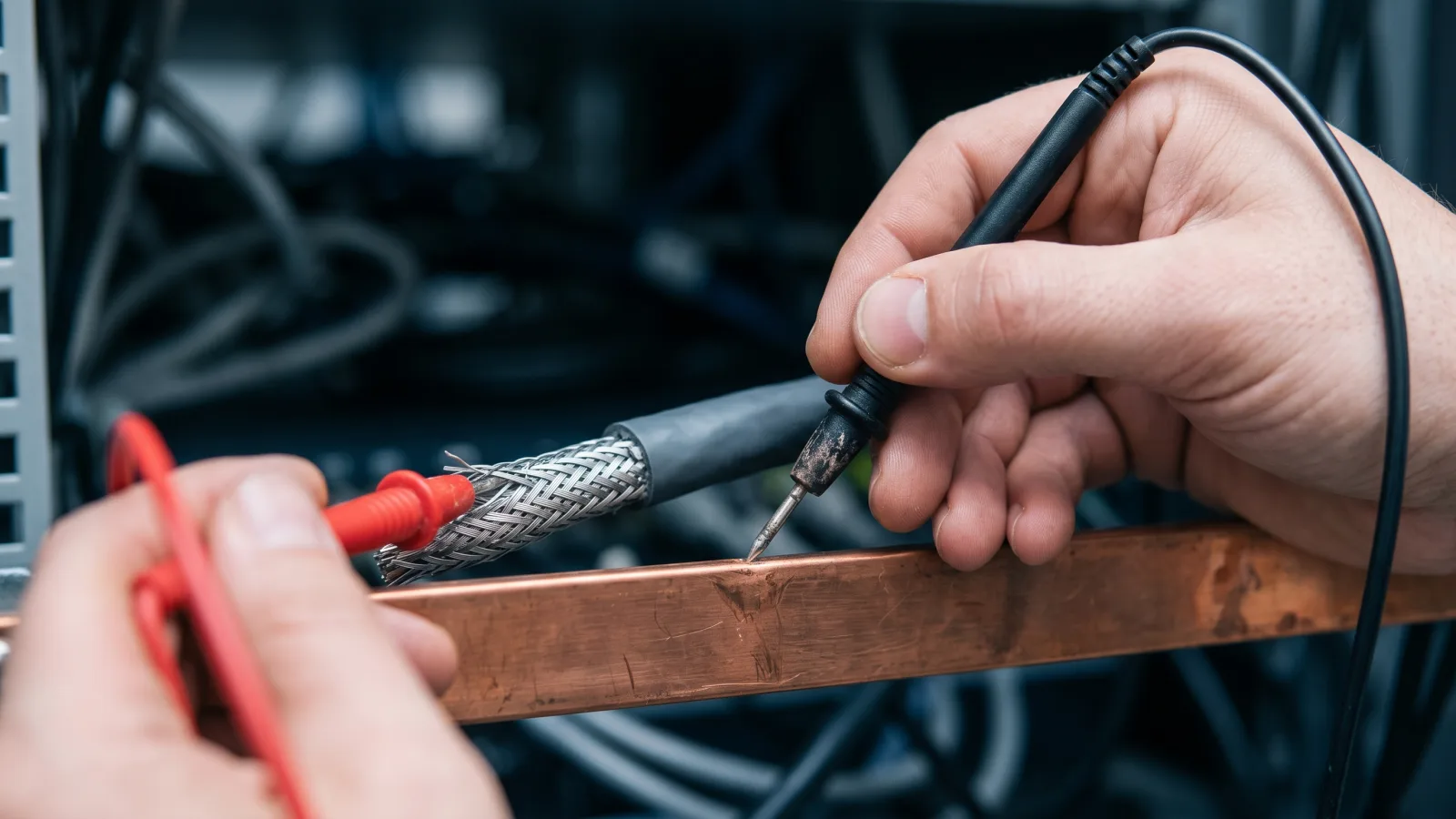

Cách kiểm tra nhanh nhất là đo thông mạch (continuity) giữa lớp chắn của cáp và thanh tiếp địa tủ rack bằng đồng hồ vạn năng (multimeter) — nếu không thông mạch, nghĩa là mạch tiếp địa đang bị hở ở đâu đó trên tuyến.

• Đo thông mạch từng đoạn: kiểm tra lần lượt từ đầu patch panel tại rack đến từng điểm đấu nối (jack mặt nạ, hộp nối) để xác định chính xác vị trí bị hở nếu có.
• Kiểm tra bằng mắt tại điểm bấm đầu: quan sát đầu RJ45 shielded có tiếp xúc kim loại đều quanh chu vi lớp chắn cáp hay chỉ chạm một phần — tiếp xúc không đều cũng làm giảm hiệu quả chống nhiễu dù vẫn thông mạch.
• Đo điện trở tiếp địa tại tủ rack: đảm bảo thanh tiếp địa của tủ rack thực sự nối xuống hệ thống grounding chung của tòa nhà, không phải chỉ nối nội bộ trong tủ mà không ra đất thật.

Nên đưa bước kiểm tra tiếp địa này vào quy trình nghiệm thu, vì lỗi tiếp địa không biểu hiện rõ ràng bằng mắt thường như lỗi bấm đầu sai — cáp vẫn truyền được tín hiệu bình thường nhưng chống nhiễu không đạt hiệu quả như thiết kế.

Sai lầm hay gặp khi lắp đặt cáp SFTP

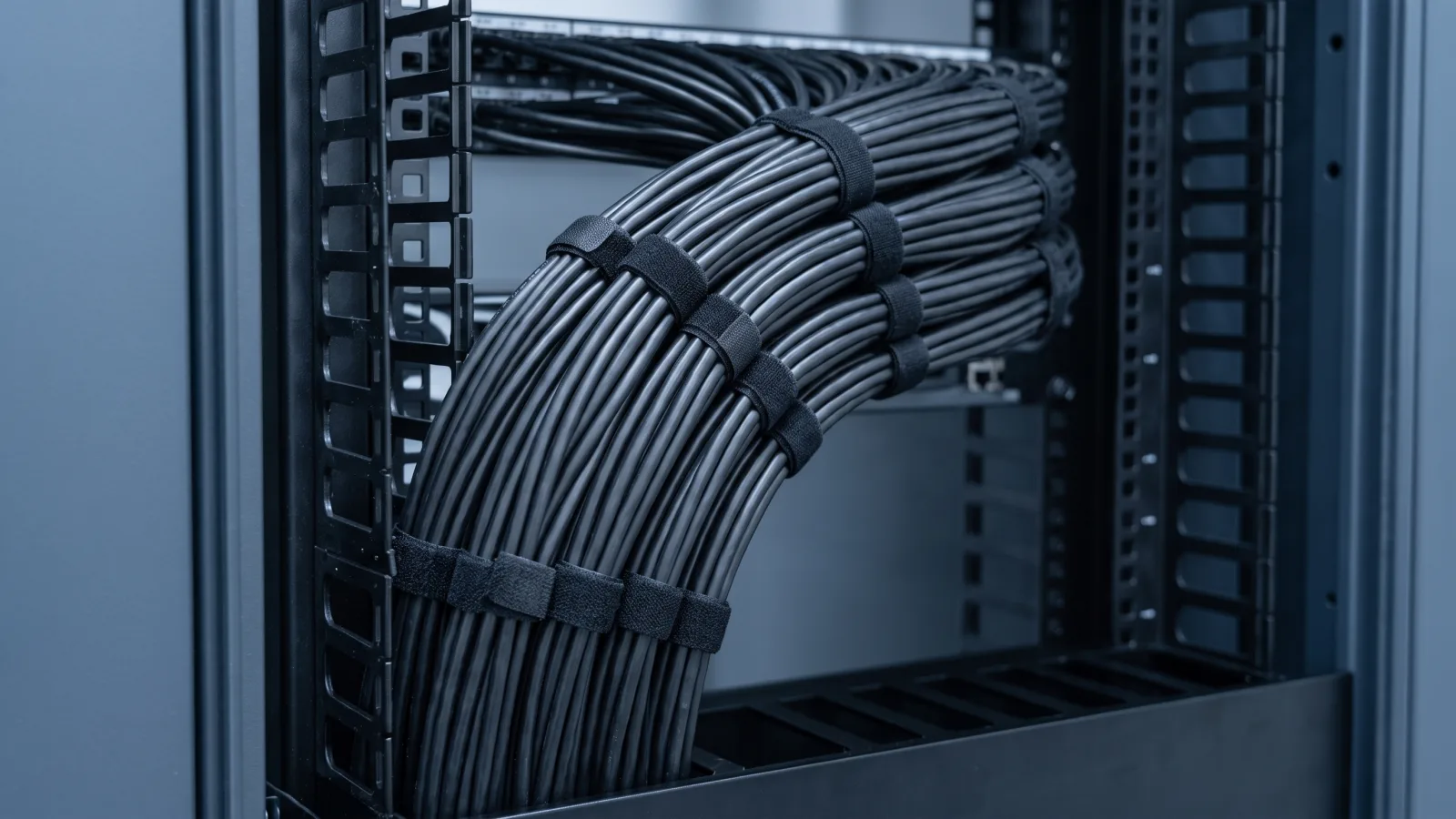

SFTP có làm giảm tốc độ hay khoảng cách truyền không?

Không. Lớp chống nhiễu không thay đổi băng thông hay giới hạn 100m theo TIA/EIA-568 của cáp — một sợi SFTP Cat6A vẫn đạt 500 MHz và 10GBASE-T ở 100m giống hệt Cat6A U/UTP, chỉ khác ở khả năng chống nhiễu điện từ.

Điều SFTP đánh đổi là chi phí vật tư cao hơn UTP cùng cấp Category (thường 20-40%), thi công phức tạp hơn do phải làm tiếp địa đúng ở mọi điểm đấu nối, và cáp cứng hơn, khó đi trong ống gen nhỏ hoặc uốn cong gấp so với UTP mềm. Vì vậy SFTP nên giới hạn dùng cho đúng những đoạn tuyến thực sự cần, không nên áp dụng toàn bộ hệ thống nếu phần lớn tuyến đi trong môi trường văn phòng bình thường.

SFTP so với các loại cáp chống nhiễu khác

Ngoài SFTP (S/FTP), thị trường còn có F/UTP và SF/UTP với mức chống nhiễu thấp hơn — chọn đúng cấp độ giúp tránh trả thêm chi phí cho khả năng chống nhiễu không cần thiết.

Trong môi trường nhiễu cực mạnh mà việc tiếp địa SFTP khó đảm bảo đồng bộ trên toàn tuyến (ví dụ tuyến dài xuyên nhiều khu vực có hệ thống đất khác nhau), giải pháp triệt để hơn là chuyển hẳn sang cáp quang — vốn truyền bằng ánh sáng nên miễn nhiễm hoàn toàn với nhiễu điện từ. Cách chọn giữa switch quang và thiết bị chuyển đổi cho đoạn tuyến này được so sánh tại bài Media Converter Hay Switch Quang? Chọn Sai Là Phí Tiền.

Câu hỏi thường gặp

Cáp SFTP có cần tiếp địa hai đầu không?
Không nên. Chuẩn phổ biến là tiếp địa về một hệ thống đất chung tại các tủ rack; tiếp địa hai đầu vào hai hệ thống đất khác nhau dễ gây ground loop, phản tác dụng.

Có thể đấu cáp SFTP vào jack RJ45 thường không?
Không nên. Đầu nối phải là loại shielded (có vỏ kim loại tiếp xúc với lớp chắn cáp) thì mạch tiếp địa mới liên tục; dùng đầu RJ45 thường sẽ làm hở lớp chắn tại điểm đó.

SFTP có đắt hơn UTP nhiều không?
Chênh lệch giá vật tư thường khoảng 20-40% so với UTP cùng cấp Category, tùy nhà sản xuất — chưa tính thêm công tiếp địa và phụ kiện shielded (đầu nối, patch panel, jack).

Dùng SFTP cho toàn bộ văn phòng có sai không?
Không sai về kỹ thuật nhưng thường không cần thiết và tốn kém, vì môi trường văn phòng thông thường ít nguồn nhiễu điện từ mạnh — UTP đã đáp ứng đủ trong phần lớn trường hợp.
