Hộp phối quang ODF là thiết bị dùng để quản lý và phân chia tín hiệu quang từ các mối hàn cáp quang tới những thiết bị đầu cuối khác trong hệ thống. Đây là thiết bị không thể thiếu trong hệ thống mạng quang hiện đại. Bài viết này sẽ giúp bạn hiểu rõ hộp phối quang ODF là gì, công dụng, cách sử dụng, cũng như những tiêu chí chọn mua sản phẩm chất lượng. Dù bạn là kỹ sư mạng hay người mới tìm hiểu, đây sẽ là nguồn thông tin hữu ích để tối ưu hóa hệ thống mạng của mình.

Hộp phối quang ODF là gì?

Hộp phối quang ODF (Optical Distribution Frame) là thiết bị dùng để tập trung, quản lý và bảo vệ các mối hàn cáp quang, đồng thời phân phối và kết nối tín hiệu quang từ cáp quang đến các thiết bị quang học như modem quang, bộ chuyển đổi quang điện (converter quang) hoặc các thiết bị mạng quang khác.

ODF đóng vai trò như điểm trung tâm để tổ chức, đấu nối và đảm bảo an toàn cho hệ thống cáp quang. Hiện nay, hộp phối quang có nhiều loại dành cho cả trong nhà và ngoài trời, đáp ứng nhu cầu lắp đặt ở từng môi trường khác nhau.

Hộp phối quang ODF (Optical Distribution Frame)

Cấu tạo và các thành phần trong hộp phối quang ODF

Hộp phối quang ODF được thiết kế với nhiều bộ phận khác nhau, mỗi thành phần giữ một vai trò riêng nhưng cùng hoạt động để đảm bảo hệ thống cáp quang được quản lý khoa học, an toàn và dễ dàng vận hành. Dưới đây là những thành phần quan trọng có trong một hộp phối quang tiêu chuẩn:

Vỏ hộp ODF

Vỏ hộp được làm từ kim loại hoặc nhựa chịu lực, có khả năng chống bụi, chống ẩm và bảo vệ toàn bộ các linh kiện bên trong. Thiết kế vỏ hộp giúp tăng độ bền và bảo vệ các mối hàn quang khỏi tác động môi trường. Với hộp ODF ngoài trời, vỏ hộp còn được bổ sung khả năng chống nước và chịu thời tiết khắc nghiệt.

Khay hàn quang

Khay hàn dùng để sắp xếp và cố định các mối hàn giữa sợi cáp quang và dây hàn. Nhờ thiết kế dạng tầng hoặc dạng trượt, khay hàn giúp kỹ thuật viên thao tác dễ dàng và giữ cho các mối hàn được gọn gàng, hạn chế suy hao tín hiệu.

Dây hàn quang

Dây hàn (pigtail) là đoạn dây quang ngắn có sẵn đầu connector, dùng để hàn nối với sợi cáp quang chính. Vai trò chính của dây hàn là chuyển tiếp tín hiệu từ cáp quang vào adaptor rồi kết nối đến thiết bị quang.

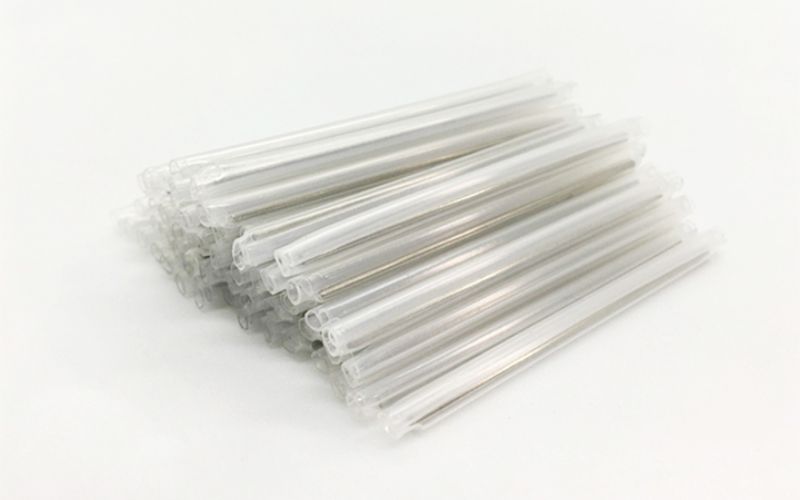

Ống co nhiệt

Đây là dụng cụ bảo vệ các điểm hàn quang, giúp cố định và che chắn mối hàn khỏi bụi bẩn, độ ẩm và tác động cơ học. Khi được nung nóng, ống sẽ co lại ôm chặt mối hàn, đảm bảo độ bền và độ ổn định của tín hiệu.

Ống co nhiệt

Adapter quang

Adapter là bộ phận trung gian giúp kết nối dây nhảy quang với dây hàn hoặc các đầu nối khác. Adapter có nhiều chuẩn như SC, LC, FC… giúp linh hoạt trong việc kết nối các thiết bị quang tùy theo tiêu chuẩn sử dụng.

Dây nhảy quang

Dây nhảy (patch cord) là dây kết nối giữa hộp ODF và các thiết bị như converter quang, modem quang, OLT, ONU… Đây là dây chịu trách nhiệm dẫn tín hiệu ra – vào ODF nên cần đảm bảo chất lượng, đúng chuẩn connector và chiều dài phù hợp.

Ốc vít và phụ kiện cố định cáp

Các phụ kiện như ốc vít, kẹp cáp, tai bắt rack… giúp cố định vỏ hộp và giữ cho cáp quang bên trong không bị xê dịch. Nhờ đó, hộp ODF luôn chắc chắn, hạn chế sai sót khi vận hành.

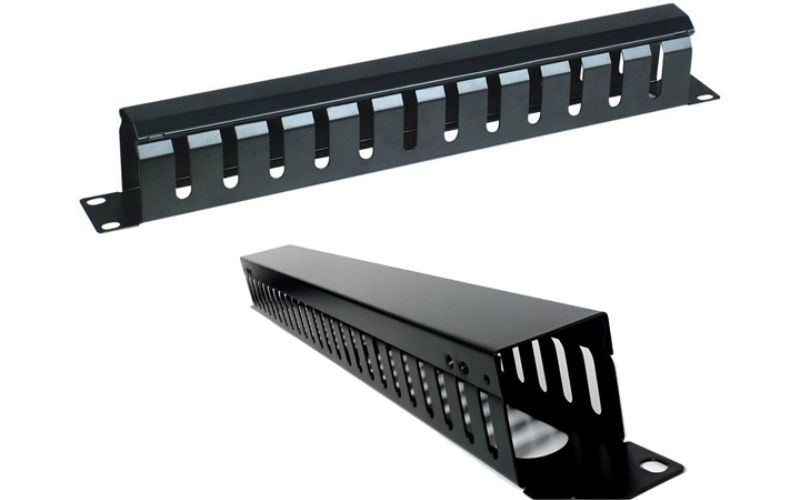

Thanh quản lý cáp

Thanh quản lý cáp giúp điều hướng và sắp xếp dây quang theo từng đường đi rõ ràng, tránh rối dây và tối ưu không gian trong hộp phối quang. Đây cũng là thành phần quan trọng giúp kỹ thuật viên thao tác nhanh chóng và đảm bảo tính thẩm mỹ.

Thanh quản lý cáp

Phân loại hộp phối quang ODF

Hộp phối quang ODF được thiết kế với nhiều kiểu dáng và cấu hình khác nhau để phù hợp từng nhu cầu sử dụng, vị trí lắp đặt và quy mô hệ thống. Việc nắm rõ các cách phân loại giúp bạn chọn đúng loại ODF cho hạ tầng mạng của mình:

Tiêu chí phân loại	Các loại ODF phổ biến	Đặc điểm và ứng dụng chính
Môi trường lắp đặt	Hộp phối quang trong nhà (Indoor ODF)	Được thiết kế để lắp đặt trong các trung tâm dữ liệu, phòng máy, tủ rack. Bảo vệ khỏi bụi bẩn, không chịu được nước và nhiệt độ khắc nghiệt.
Môi trường lắp đặt	Hộp phối quang ngoài trời (Outdoor ODF)	Thiết kế chống nước, chống ẩm, chống bụi (thường đạt chuẩn IP cao), chịu được sự thay đổi nhiệt độ và thời tiết khắc nghiệt. Dùng để lắp đặt trên cột, tường ngoài trời.
Cách lắp đặt	ODF treo tường (Wall-mount ODF)	Thiết kế nhỏ gọn, được cố định trên tường. Thường dùng cho các điểm kết nối tập trung dung lượng nhỏ hoặc điểm cuối.
Cách lắp đặt	ODF lắp tủ rack (Rack-mount ODF)	Dạng khay, được lắp đặt vào các tủ rack tiêu chuẩn (19 inch). Phổ biến trong các trung tâm dữ liệu, phòng thiết bị để quản lý cáp quang tập trung dung lượng lớn.
Dung lượng	ODF dung lượng nhỏ	Thường từ 2 cổng đến 24 cổng (hoặc 48 cổng). Dùng cho các chi nhánh nhỏ, điểm truy cập cuối.
Dung lượng	ODF dung lượng trung bình/lớn	Thường từ 48 cổng đến 96 cổng hoặc 144 cổng trở lên. Dùng cho các tổng đài, trung tâm dữ liệu lớn.
Loại đầu nối	ODF dùng adapter SC	Sử dụng đầu nối SC (Square Connector). Đây là loại phổ biến nhất, dùng nhiều trong các mạng FTTx và hệ thống cáp quang.
	ODF dùng adapter LC	Sử dụng đầu nối LC (Lucent Connector). Kích thước nhỏ hơn SC, cho phép mật độ cổng cao hơn (thường gấp đôi trên cùng một không gian).
	ODF dùng adapter FC/ST	Sử dụng các đầu nối FC (Ferrule Connector) hoặc ST (Straight Tip). Ít phổ biến hơn hiện nay, thường dùng trong các hệ thống cũ hoặc thiết bị chuyên dụng.
Vật liệu vỏ hộp	ODF vỏ nhựa (Plastic)	Nhẹ, giá thành thấp, thường dùng cho ODF trong nhà dung lượng nhỏ.
Vật liệu vỏ hộp	ODF vỏ kim loại (Metal/Steel)	Bền bỉ, cứng cáp, khả năng chịu lực và chống va đập tốt hơn. Được dùng cho ODF dung lượng lớn và ODF ngoài trời (thường là thép không gỉ hoặc nhôm).

Cách chọn hộp phối quang ODF phù hợp

Để hệ thống cáp quang hoạt động ổn định và dễ dàng quản lý lâu dài, việc lựa chọn đúng loại hộp phối quang ODF là yếu tố rất quan trọng. Một hộp ODF phù hợp không chỉ bảo vệ tốt mối hàn quang mà còn giúp tối ưu không gian, giảm rủi ro khi vận hành.

Tính toán nhu cầu về sợi quang

Trước tiên, cần xác định số lượng sợi quang thực tế mà hệ thống đang hoặc sẽ sử dụng. Điều này giúp bạn chọn đúng dung lượng ODF: 4FO, 6OFO, 12FO, 24FO, 48FO hoặc lớn hơn. Khi quy hoạch, nên dự chừa dung lượng thêm 20–30% để dễ mở rộng khi hệ thống phát triển, tránh phải thay hộp mới gây tốn kém và gián đoạn hoạt động.

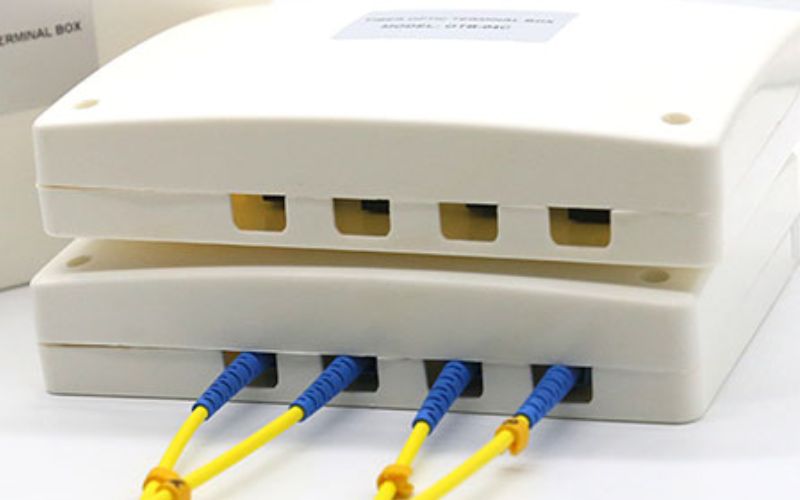

Hộp phối quang 4FO

Phù hợp với môi trường

Tùy vị trí lắp đặt mà bạn cần chọn loại ODF tương ứng: ODF trong nhà (đặt tủ rack, phòng kỹ thuật) hoặc ODF ngoài trời (có khả năng chống nước, chống bụi, chịu nắng mưa). Môi trường lắp đặt ảnh hưởng trực tiếp đến độ bền của thiết bị, nên việc lựa chọn đúng loại rất quan trọng để đảm bảo tuổi thọ và an toàn của hệ thống quang.

Ưu tiên khả năng quản lý

Một hộp phối quang tốt cần có khay hàn chắc chắn, thanh quản lý cáp rõ ràng và bố cục khoa học giúp việc thi công, bảo trì diễn ra thuận tiện. Khả năng quản lý cáp tốt cũng giảm nguy cơ gãy gập sợi quang, từ đó hạn chế suy hao tín hiệu trong quá trình sử dụng.

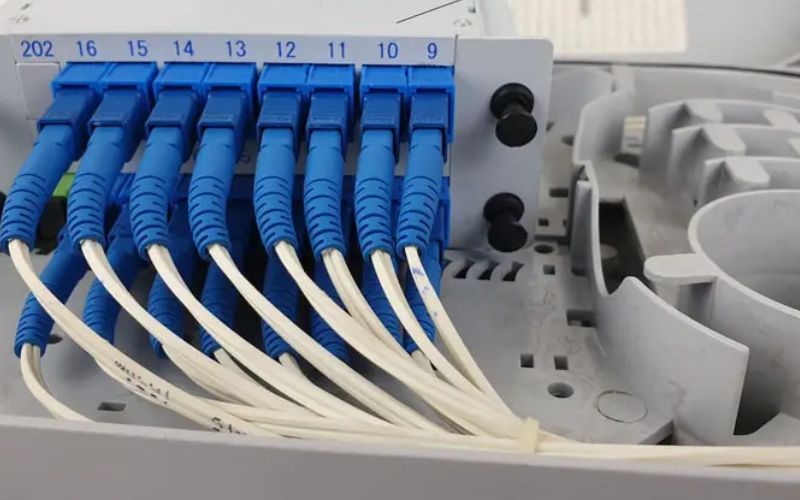

Đánh giá khả năng tương thích

Hãy kiểm tra xem ODF có hỗ trợ đúng chuẩn đầu nối bạn cần hay không, như SC, LC, FC hoặc ST. Đồng thời, đảm bảo hộp phù hợp với thiết bị bạn đang sử dụng như converter quang, OLT, ONU hoặc modem quang. Sự tương thích giúp quá trình cấu hình và kết nối diễn ra trơn tru, không cần thêm phụ kiện chuyển đổi.

Đánh giá khả năng tương thích

So sánh chi phí và bảo hành

Giữa nhiều lựa chọn trên thị trường, bạn nên cân nhắc mức giá phù hợp với ngân sách nhưng vẫn đảm bảo chất lượng. Ngoài ra, chính sách bảo hành rõ ràng, linh kiện thay thế dễ tìm sẽ giúp bạn yên tâm hơn trong quá trình vận hành lâu dài.

Báo giá hộp phối quang ODF

Để giúp khách hàng dễ dàng tham khảo và lựa chọn sản phẩm hộp phối quang ODF phù hợp với nhu cầu, dưới đây là bảng giá của một số sản phẩm ODF đang được phân phối tại CÔNG TY TNHH CÔNG NGHỆ MẠNG THÀNH CÔNG:

STT	Tên sản phẩm	Giá bán
1	Hộp phối quang 12FO FTTH LC Duplex OM2 nhựa ngoài trời	290.000đ
2	Hộp phối quang 12FO FTTH LC Duplex OM4 nhựa ngoài trời	365.000đ
3	Hộp phối quang 12FO FTTH SC/UPC OM4 nhựa ngoài trời	320.000đ
4	Hộp phối quang 16FO FTTH LC Duplex OM2 màu đen nhựa ngoài trời	380.000đ
5	Hộp phối quang 16FO FTTH LC Duplex OM4 màu đen nhựa ngoài trời	480.000đ
6	Hộp phối quang 16FO FTTH SC OM4 màu đen nhựa ngoài trời	420.000đ
7	Hộp phối quang 24FO FTTH LC Duplex OM2 trắng kem ngoài trời	525.000đ
8	Hộp phối quang 24FO FTTH LC Duplex OM4 trắng kem ngoài trời	670.000đ
9	Hộp phối quang 24FO FTTH LC/UPC Duplex SM trắng kem ngoài trời	525.000đ
10	Hộp phối quang 24FO FTTH SC OM4 trắng kem ngoài trời	585.000đ
11	Hộp phối quang 48FO FTTH LC Duplex OM3 trắng kem ngoài trời	1.295.000đ
12	Hộp phối quang 48FO FTTH LC/APC Duplex SM trắng kem ngoài trời	1.425.000đ
13	Hộp phối quang 72FO FTTH LC Duplex OM2 trắng kem ngoài trời	1.965.000đ
14	Hộp phối quang 72FO FTTH LC Duplex OM3 trắng kem ngoài trời	2.040.000đ
15	Hộp phối quang 72FO FTTH LC Duplex OM4 trắng kem ngoài trời	2.400.000đ

Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo và có thể thay đổi tùy theo nhà cung cấp, thời điểm và số lượng đặt hàng. Để nhận báo giá chính xác nhất, vui lòng liên hệ trực tiếp với nhà cung cấp.

Địa điểm mua hộp phối quang ODF uy tín chất lượng

Khi tìm mua hộp phối quang ODF, việc lựa chọn nhà cung cấp uy tín là yếu tố quan trọng để đảm bảo chất lượng sản phẩm, độ bền và khả năng tương thích với hệ thống mạng của bạn. Một trong những địa chỉ được nhiều kỹ thuật viên và doanh nghiệp tin tưởng hiện nay là CÔNG TY TNHH CÔNG NGHỆ MẠNG THÀNH CÔNG bởi:

Nguồn gốc minh bạch: Sản phẩm có đầy đủ CO, CQ đối với hàng nhập khẩu và Giấy Xuất Xưởng đối với hàng sản xuất trong nước, đảm bảo an tâm về chất lượng.
Đa dạng sản phẩm: Cung cấp nhiều loại hộp phối quang ODF từ 12FO, 24FO đến 96FO, đáp ứng mọi nhu cầu lắp đặt và mở rộng hệ thống mạng quang với tiêu chuẩn chất lượng cao.
Đối tác đáng tin cậy: Là nhà phân phối chính thức của nhiều thương hiệu viễn thông nổi tiếng trên thế giới.
Giá cả hợp lý & giao hàng nhanh chóng: Cam kết mang đến sản phẩm chính hãng với chi phí tối ưu và dịch vụ giao hàng tận nơi, thuận tiện cho khách hàng.
Tư vấn chuyên sâu: Đội ngũ kinh doanh và kỹ sư điện tử – viễn thông giàu kinh nghiệm luôn sẵn sàng đưa ra giải pháp phù hợp, giúp tiết kiệm chi phí hiệu quả.
Hỗ trợ kỹ thuật chu đáo: Nhân viên kỹ thuật trẻ, năng động, chuyên môn cao, phục vụ tận tình để đảm bảo hệ thống mạng vận hành ổn định.

Với phương châm “CÔNG NGHỆ TRONG TẦM TAY BẠN”, MangThanhCong luôn là lựa chọn đáng tin cậy cho những ai đang tìm kiếm hộp phối quang ODF chất lượng cao.

Thông tin liên hệ:

Trụ sở chính: 42/18 Lương Thế Vinh, P. Tân thới Hòa, Q. Tân Phú, TP. Hồ Chí Minh
Điện thoại: (028)6285 0999
Email: duan@mangthanhcong.vn
Website: https://mangthanhcong.vn

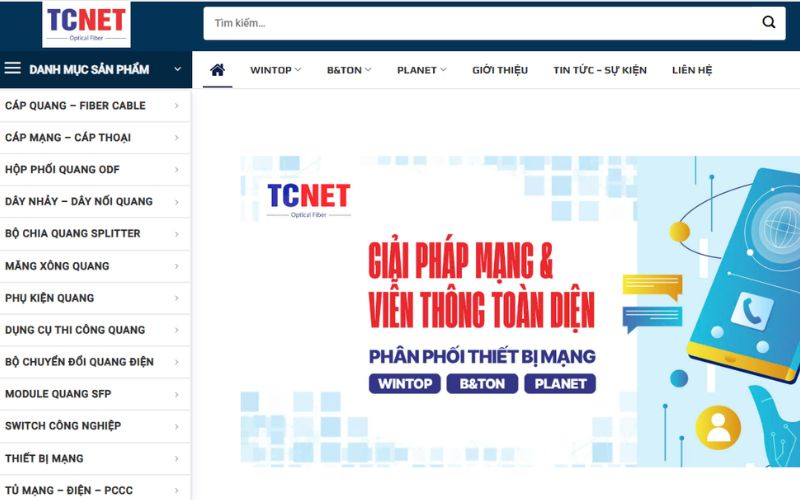

Mua hộp phối quang ODF tại website mangthanhcong.vn

Câu hỏi thường gặp

Hộp phối quang ODF dùng để làm gì?

Hộp phối quang ODF (Optical Distribution Frame) là thiết bị quan trọng trong hệ thống mạng quang, dùng để kết nối, phân phối và bảo vệ các sợi quang. Nó giúp tổ chức sợi quang gọn gàng, giảm thiểu rủi ro hư hỏng, đồng thời dễ dàng quản lý và bảo trì mạng. Hộp phối quang ODF còn được sử dụng để chia tách tín hiệu quang, nối các sợi quang đầu vào và đầu ra, đảm bảo truyền dữ liệu ổn định và hiệu quả.

Hộp phối quang ODF được sử dụng như thế nào?

Hộp phối quang ODF thường được lắp đặt tại các trạm biến áp, trung tâm dữ liệu hoặc tủ mạng. Các kỹ sư sẽ:

Nối các sợi quang từ cáp chính vào ODF thông qua đầu nối (connector) hoặc hàn nối (fusion splice).
Phân chia và tổ chức sợi quang theo từng nhánh, giúp dễ dàng quản lý và bảo trì.
Kết nối với các thiết bị mạng khác như switch quang, router hoặc thiết bị thu phát quang, đảm bảo dữ liệu được truyền đi ổn định.

Nhờ vậy, ODF không chỉ bảo vệ sợi quang mà còn tối ưu hóa việc quản lý mạng, đặc biệt trong các hệ thống lớn, nhiều nhánh cáp.

Tóm lại, hộp phối quang ODF đóng vai trò quan trọng trong việc kết nối, bảo vệ và quản lý sợi quang. Việc lựa chọn sản phẩm chất lượng, phù hợp với nhu cầu lắp đặt sẽ giúp hệ thống mạng hoạt động ổn định, hiệu quả và dễ dàng mở rộng trong tương lai. Hãy tham khảo các nhà cung cấp uy tín để đảm bảo đầu tư đúng đắn cho hạ tầng mạng của bạn.
