Switch công nghiệp là gì? Khác switch thương mại ở nhiệt độ, nguồn kép, DIN-rail

Switch công nghiệp là gì? Đó là switch Ethernet được thiết kế để chạy liên tục 24/7 trong tủ điện, nhà xưởng, trạm ngoài trời: vỏ kim loại không quạt, gắn thanh DIN-rail, nguồn DC dự phòng và dải nhiệt độ làm việc rộng, nhiều dòng công bố đến −40 đến 75 °C. Cần nhớ ngay một ngoại lệ: “công nghiệp” không phải nhãn thống nhất, mỗi hãng và mỗi model công bố dải nhiệt, điều kiện làm mát và chuẩn chống nhiễu khác nhau, nên phải đọc datasheet từng mã trước khi mua. Bài này dành cho kỹ sư hạ tầng, nhà thầu M&E và đội vận hành đang chọn thiết bị cho nhà máy, tủ điều khiển, hệ thống camera ngoài trời hoặc trạm viễn thông. Nội dung gồm định nghĩa, bảng so sánh với switch văn phòng, cách đọc thông số trên datasheet, các loại switch công nghiệp, khi nào bắt buộc dùng và những lỗi chọn sai hay gặp.

Switch công nghiệp là gì?

Switch công nghiệp (industrial Ethernet switch) là thiết bị chuyển mạch lớp 2 hoặc lớp 3 được thiết kế cho môi trường có nhiệt độ khắc nghiệt, rung, bụi, nhiễu điện từ và yêu cầu chạy không ngắt. Chức năng mạng vẫn giống switch thông thường: học địa chỉ MAC, chuyển khung Ethernet theo cổng. Phần khác biệt nằm ở phần cứng và độ bền.

Một switch công nghiệp điển hình có vỏ kim loại, tản nhiệt đối lưu không quạt, cổng nguồn DC (thường hai đầu vào để dự phòng), giắc cảnh báo relay hoặc ngõ alarm, và khả năng lắp lên thanh DIN-rail trong tủ điện. Dòng cao cấp có thêm cổng quang SFP để kéo tuyến xa, cổng PoE để cấp nguồn cho camera hoặc access point, và giao thức vòng (ring) để tự phục hồi khi đứt tuyến.

Thuật ngữ “switch công nghiệp” cũng được dùng cho cả switch lắp rack 19 inch chạy nguồn AC có thiết kế bền hơn loại văn phòng. Do đó khi đọc hồ sơ mời thầu, cần hỏi rõ yêu cầu là DIN-rail, rack hay cả hai.

Switch công nghiệp khác switch thương mại ở những điểm nào?

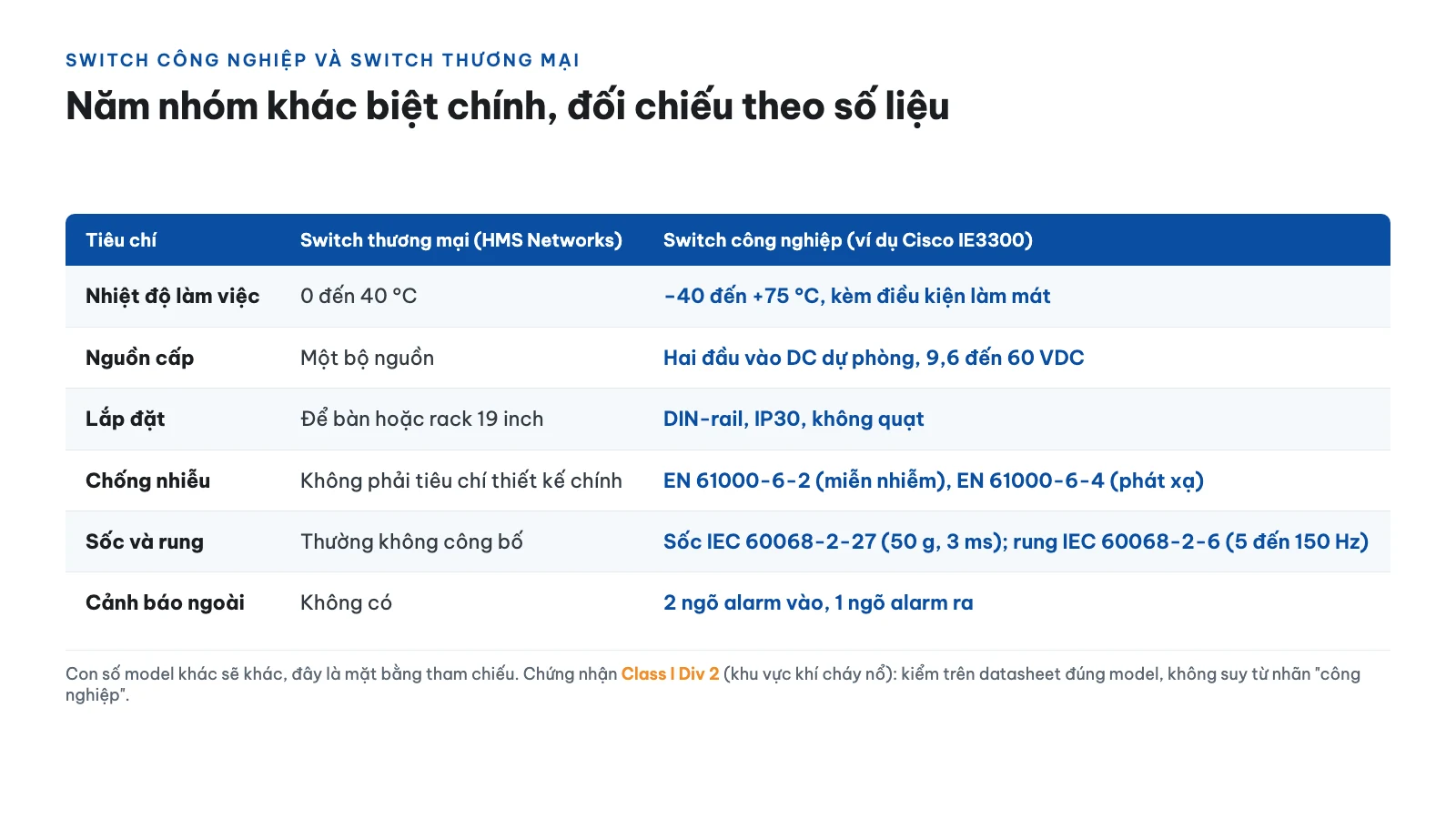

Khác biệt chính nằm ở năm nhóm: dải nhiệt độ làm việc, nguồn cấp, kiểu lắp, khả năng chịu nhiễu và rung, và tính năng giám sát. Switch thương mại được thiết kế cho phòng có điều hòa; switch công nghiệp được kiểm tra cho tủ kín nóng, xưởng rung và nhiễu từ biến tần, động cơ.

Bảng dưới dùng hai nguồn đối chiếu: bài kỹ thuật “Why Use Industrial Ethernet Switches” của HMS Networks cho nhóm switch thương mại, và datasheet Cisco Catalyst IE3300 Rugged làm ví dụ cụ thể của một dòng công nghiệp. Con số của model khác sẽ khác, đây là mặt bằng tham chiếu.

HMS Networks còn nêu switch công nghiệp thường có chứng nhận Class I Div 2 (nhóm A, B, C, D) cho khu vực có khí cháy nổ, còn switch thương mại thì không. Khi công trình yêu cầu chứng nhận này, cần kiểm trên datasheet của đúng model, không suy từ nhãn “công nghiệp”.

Dải nhiệt độ −40 đến 75 °C trên datasheet nên đọc thế nào?

Con số −40 đến 75 °C chỉ đúng khi đáp ứng điều kiện làm mát ghi kèm. Cùng một switch có thể chịu mức nhiệt cao nhất khi tủ có luồng gió cưỡng bức, và chịu mức thấp hơn khi lắp trong tủ kín. Mua theo con số in to nhất trên catalogue mà bỏ qua chú thích là lỗi phổ biến nhất.

Datasheet Cisco IE3300 là ví dụ rõ ràng. Switch này công bố −40 đến +70 °C trong tủ có thông gió với luồng khí 40 LFM, −40 đến +60 °C trong tủ kín, và −40 đến +75 °C khi có quạt hoặc thổi gió tối thiểu 200 LFM. Cấp bảo vệ là IP30, nghĩa là chống vật rắn từ 2,5 mm trở lên nhưng không chống nước (theo cách đánh mã IEC 60529), nên phải đặt trong tủ hoặc hộp kín nước nếu lắp ngoài trời, hoặc chọn model có cấp IP cao hơn.

Từ đó rút ra quy tắc đo đạc: lấy nhiệt độ bên trong tủ vào mùa nóng nhất, không lấy nhiệt độ môi trường. Tủ kín chứa biến tần và bộ nguồn tỏa nhiệt thường nóng hơn không khí xung quanh, nên số đo thực tế bên trong tủ mới là căn cứ chọn model.

Nguồn DC kép và ngõ cảnh báo giúp ích gì trong vận hành?

Nguồn DC kép cho phép switch tiếp tục chạy khi một bộ nguồn hỏng, còn ngõ alarm báo ra PLC hoặc đèn cảnh báo khi mất một đường nguồn hoặc đứt cổng. Hai tính năng này biến lỗi thầm lặng thành sự cố nhìn thấy được, trước khi cả tuyến mất kết nối.

Với Cisco IE3300, đầu vào DC dự phòng nằm trong dải 9,6 đến 60 VDC, riêng cổng PoE cần 48 VDC, còn PoE+ cần 54 VDC. Nhiều switch công nghiệp Wintop mà TCNET cung cấp cũng ghi dải nguồn DC trong tên sản phẩm, ví dụ model YT-RS205-5T ghi nguồn DC 18 đến 75 V; toàn bộ nhóm gắn thanh DIN nằm trong dòng thiết bị chuyển mạch industrial din-rail ethernet switches của Wintop. Cùng là switch công nghiệp nhưng dải điện áp lệch nhau, nên bộ nguồn 12 V dùng cho model này có thể không đủ cho model khác.

Tủ điều khiển thường đã có nguồn 24 VDC dùng chung cho PLC. Switch có đầu vào 24 VDC lắp thẳng vào nguồn này, không cần adapter AC trung gian, giảm một điểm hỏng.

Có những loại switch công nghiệp nào và dùng ở đâu?

Switch công nghiệp chia theo ba trục: mức quản lý (không quản lý, quản lý lớp 2, lớp 3), khả năng cấp nguồn PoE, và kiểu lắp (DIN-rail hoặc rack). Chọn đúng trục cần thiết giúp tránh trả tiền cho tính năng không dùng, hoặc mua thiếu tính năng phải thay sau.

Danh mục switch công nghiệp của TCNET có các nhánh unmanaged, layer 2 managed và layer 2 managed PoE; theo tên sản phẩm niêm yết còn có model lớp 3 như Wintop YT-CM3728-4WF24GT (24 cổng Gigabit, 4 cổng 10G SFP). Tính năng chi tiết của từng model cần đối chiếu datasheet trước khi chốt cấu hình.

Ngoài dòng Wintop, TCNET có switch công nghiệp mang thương hiệu riêng: theo tên sản phẩm niêm yết, switch công nghiệp Gigabit 5 cổng TCNET TCN-IND5GT ghi chịu nhiệt −40 đến 85 °C. Điều kiện làm mát đi kèm con số này cần đọc trong datasheet của model.

Khi nào bắt buộc phải dùng switch công nghiệp?

Switch công nghiệp gần như bắt buộc khi thiết bị đặt ở nơi vượt khoảng 0 đến 40 °C, trong tủ kín tỏa nhiệt, nơi có rung liên tục hoặc cạnh biến tần, động cơ công suất lớn. Với phòng máy điều hòa ổn định, switch thương mại vẫn đáp ứng được và rẻ hơn.

• Tủ điện ngoài trời, trạm viễn thông, trạm bơm: nhiệt độ vượt xa dải 0 đến 40 °C của thiết bị văn phòng.
• Nhà xưởng có biến tần và động cơ: nhiễu điện từ có thể gây lỗi gói trên switch thương mại. Switch công nghiệp được công bố thử theo EN 61000-6-2 (miễn nhiễm công nghiệp) để chịu môi trường này.
• Hệ thống SCADA và PLC chạy 24/7: mất kết nối nghĩa là dừng dây chuyền. Nguồn kép và ngõ alarm có giá trị thực. Bài về tích hợp converter quang vào SCADA mô tả phần truyền dẫn quang của loại hệ thống này.
• Camera giám sát ngoài trời, khu công nghiệp, bãi đỗ: cần PoE công nghiệp và tuyến quang SFP cho khoảng cách xa.
• Phương tiện, băng tải, cẩu: rung và sốc liên tục, cần kiểm tra thông số IEC 60068 trong datasheet.

Cần kiểm những thông số nào khi chọn switch công nghiệp?

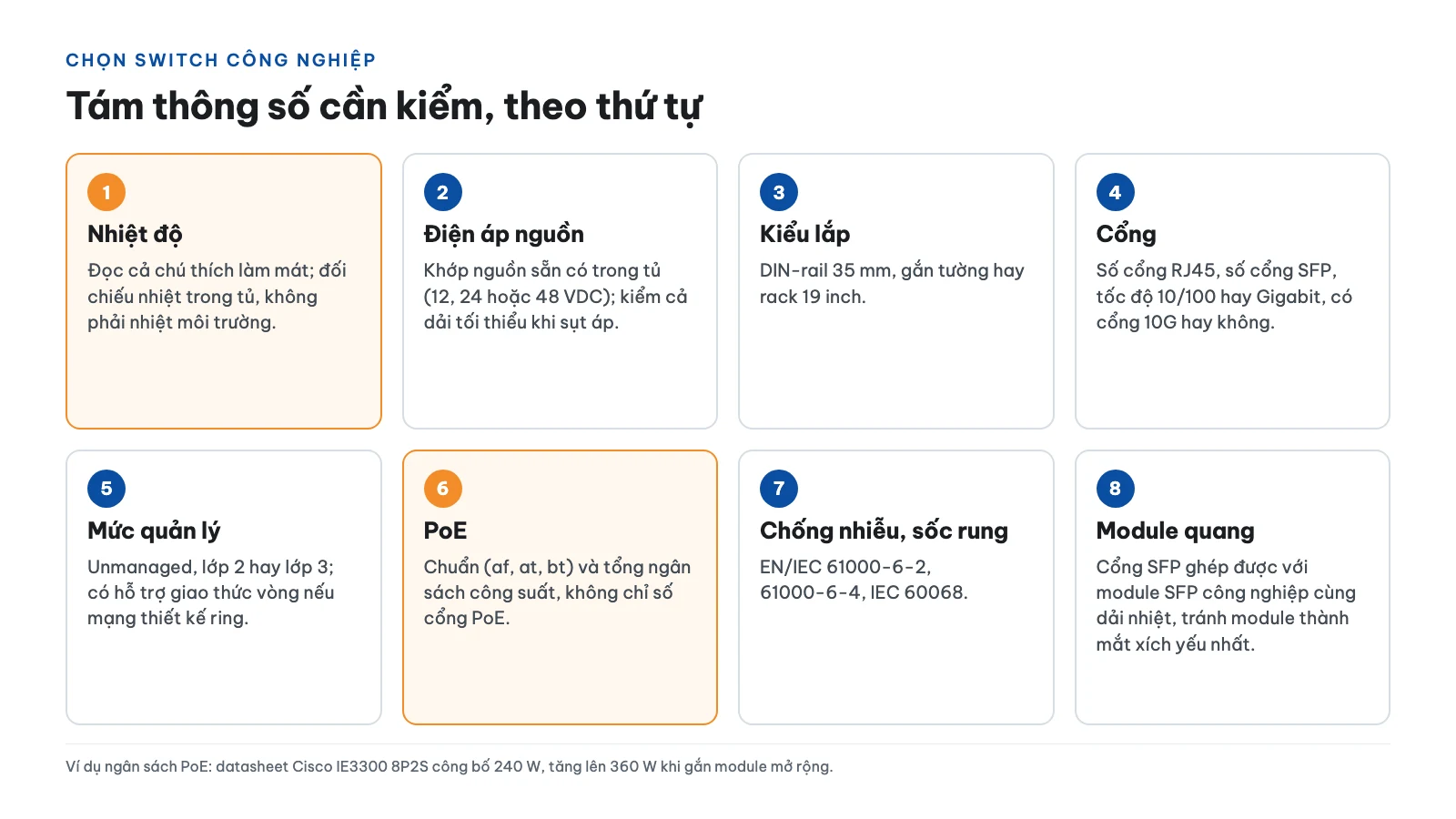

Có tám thông số cần kiểm theo thứ tự: nhiệt độ kèm điều kiện làm mát, dải điện áp nguồn, kiểu lắp, loại và số cổng, mức quản lý, ngân sách PoE, chuẩn EMC cùng sốc rung, và khả năng ghép với module SFP công nghiệp. Thiếu một mục có thể dẫn đến mua nhầm model.

1. Nhiệt độ: đọc cả chú thích làm mát, đối chiếu nhiệt trong tủ chứ không phải nhiệt môi trường.
2. Điện áp nguồn: khớp với nguồn sẵn có trong tủ (12, 24 hoặc 48 VDC). Kiểm cả dải điện áp tối thiểu khi sụt áp.
3. Kiểu lắp: DIN-rail 35 mm, gắn tường hay rack 19 inch.
4. Cổng: số cổng RJ45, số cổng SFP, tốc độ 10/100 hay Gigabit, có cổng 10G hay không.
5. Mức quản lý: unmanaged, lớp 2 hay lớp 3; có hỗ trợ giao thức vòng nếu thiết kế mạng ring.
6. PoE: chuẩn (af, at, bt) và tổng ngân sách công suất, không chỉ số cổng PoE. Datasheet Cisco IE3300 8P2S, ví dụ, công bố ngân sách 240 W, tăng lên 360 W khi gắn module mở rộng.
7. Chuẩn chống nhiễu, sốc rung: EN/IEC 61000-6-2, 61000-6-4, IEC 60068.
8. Module quang: cổng SFP phải ghép được với module SFP công nghiệp cùng dải nhiệt, nếu không module sẽ là mắt xích yếu nhất của tuyến.

Những lỗi chọn switch công nghiệp hay gặp là gì?

Bốn lỗi gặp nhiều nhất: dùng switch văn phòng trong tủ ngoài trời, đọc nhiệt độ mà bỏ qua điều kiện làm mát, cấp sai điện áp nguồn, và dùng cáp mạng không chống nhiễu trong xưởng có biến tần. Mỗi lỗi có dấu hiệu nhận biết riêng.

• Switch văn phòng trong tủ nóng: dấu hiệu hay gặp ngoài hiện trường là switch tự khởi động lại hoặc treo vào giờ nóng nhất trong ngày, đèn link chập chờn. Cần đo nhiệt trong tủ để xác nhận trước khi kết luận do quá nhiệt.
• Đọc sai dải nhiệt: mua theo mức −40 đến 75 °C nhưng lắp trong tủ kín không quạt, nơi switch chỉ đạt mức thấp hơn trên datasheet.
• Cấp sai nguồn: adapter 12 V cấp cho model yêu cầu tối thiểu 18 V sẽ khiến switch không lên hoặc khởi động lại liên tục. Kiểm dải nguồn trong tên hoặc datasheet trước khi đặt nguồn.
• Cáp không chống nhiễu: mất gói ngắt quãng khi biến tần chạy. Xem bài về cáp mạng chống nhiễu SFTP để chọn đúng loại.
• Phụ kiện quang không đồng bộ với switch: adapter, dây nhảy và hộp phối dùng trong tủ nóng, nhiều bụi cũng cần phù hợp môi trường; chọn nhóm phụ kiện công nghiệp thay vì dân dụng cho vị trí này.

Nên chọn switch công nghiệp thế nào theo quy mô hệ thống?

Quy mô quyết định cấu hình: tủ điều khiển nhỏ chỉ cần switch không quản lý gắn DIN-rail, nhà máy hoặc hệ camera nhiều điểm cần switch quản lý lớp 2 có PoE và cổng quang, còn hệ thống lõi nhiều mạng con cần lớp 3. Bắt đầu từ nhu cầu thật, không từ danh sách tính năng.

Các mốc số thiết bị dưới đây là gợi ý thực hành của TCNET để phân nhóm, không phải quy định của chuẩn hay hãng nào.

Khi chưa chắc nên dùng switch hay converter quang, bài media converter hay switch quang trình bày tiêu chí chọn giữa hai loại.

Cần tư vấn chọn switch công nghiệp cho công trình cụ thể?

TCNET tư vấn cấu hình theo sơ đồ tủ, dải nhiệt đo được tại hiện trường và danh sách thiết bị cần nối của từng dự án, rồi đối chiếu với datasheet từng model trước khi báo cấu hình. Giá không công bố chung vì phụ thuộc model, số lượng và thời điểm, vui lòng xem bảng giá switch công nghiệp Wintop hoặc liên hệ TCNET qua hotline 028.6285.0999.
