SFP28 và QSFP28 là gì? Đó là hai dạng module quang cắm nóng cho Ethernet tốc độ cao: SFP28 truyền 25 Gbps trên một làn tín hiệu, QSFP28 ghép bốn làn 25 Gbps thành 100 Gbps. Cả hai giữ kích thước cơ khí của SFP+ và QSFP+, nhưng cổng đời cũ không tự chạy được tốc độ mới, và hai đầu link còn phải khớp loại sợi, đầu nối và chế độ FEC (cơ chế sửa lỗi trước khi nhận) thì mới lên link. Bài dành cho kỹ sư hạ tầng và nhà thầu đang chọn module khi nâng máy chủ lên card mạng (NIC) 25G hoặc nâng uplink switch lên 100G. Nội dung gồm bảng chuẩn IEEE kèm cự ly, bảng cổng nào nhận module nào, các lỗi phối sai thường gặp và khuyến nghị theo quy mô hệ thống.

SFP28 và QSFP28 là gì, khác SFP+ và QSFP+ ở đâu?

SFP28 là module một làn 25 Gbps trong vỏ cùng cỡ SFP+, còn QSFP28 là module bốn làn 25 Gbps (tổng 100 Gbps) trong vỏ cùng cỡ QSFP+. Vỏ, chân tiếp xúc và giao diện quản lý do SNIA SFF quy định ở SFF-8402 (SFP28) và SFF-8665 (QSFP28); tốc độ và cự ly truyền do IEEE 802.3 quy định.

Module quang QSFP28 100G Wintop, mã QSFP28 ZR4 trên catalog TCNET — SFP28 và QSFP28 là gì? Module 25G, 100G dùng trong hạ tầng nào 10

SFF-8402 bản Rev 1.2 (21/12/2022) mô tả chung họ SFP một làn từ SFP+ đến SFP112. SFF-8665 bản Rev 2.0 (24/11/2025) mô tả họ QSFP bốn làn từ QSFP10 đến QSFP224. Cả hai tài liệu chỉ định phần cơ khí, tín hiệu điện tốc độ thấp và quản lý (bản đồ bộ nhớ DDM của SFP28 theo SFF-8472, của QSFP28 theo SFF-8636); hiệu năng truyền do chuẩn IEEE quyết định. Theo Cisco, module 25G giữ nguyên thông số cơ khí của SFP+ nhưng đường điện được nâng từ một làn 10,31 Gbps lên một làn 28 Gbps (25 Gbps cộng phần sửa lỗi).

Hạng mục	SFP+	SFP28	QSFP+	QSFP28
Tốc độ Ethernet	10G	25G	40G	100G
Số làn × tốc độ mỗi làn	1 × 10G	1 × 25G	4 × 10G	4 × 25G
Công suất tham chiếu (bảng so sánh của Cisco)	1 W	1,5 W	3,5 W	3,5 W

Hàng công suất là mức tham chiếu của Cisco, mỗi mã module cụ thể có thể cao hơn hoặc thấp hơn. Vì vậy cần đọc datasheet từng mã và đối chiếu với công suất tối đa mỗi cổng mà hãng switch công bố. Muốn nắm lại nền tảng SFP trước khi đọc tiếp, xem bài module SFP là gì.

SFP28 và QSFP28 chạy theo chuẩn IEEE nào, cự ly bao nhiêu?

25G Ethernet trên cáp đồng và sợi đa mode do IEEE 802.3by quy định, phê duyệt ngày 30/06/2016; IEEE 802.3cc bổ sung sợi đơn mode. 100G bốn làn nằm trong IEEE 802.3bm (SR4), 802.3bj (CR4) và 802.3ba (LR4). Cự ly theo chuẩn là mức trần, mã module cụ thể có thể ngắn hơn.

Giao diện	Chuẩn	Môi trường truyền	Cự ly theo chuẩn	Dạng module
25GBASE-CR	IEEE 802.3by	Cáp đồng twinax (DAC)	5 m	SFP28
25GBASE-CR-S	IEEE 802.3by	Cáp đồng twinax, bản cự ly ngắn	3 m	SFP28
25GBASE-SR	IEEE 802.3by	Đa mode 850 nm, LC duplex	70 m (OM3), 100 m (OM4)	SFP28
25GBASE-LR	IEEE 802.3cc	Đơn mode 1310 nm	10 km	SFP28
25GBASE-ER	IEEE 802.3cc	Đơn mode	40 km	SFP28
100GBASE-CR4	IEEE 802.3bj	Cáp đồng twinax	5 m	QSFP28
100GBASE-SR4	IEEE 802.3bm	Đa mode 850 nm, MPO 12 sợi	70 m (OM3), 100 m (OM4)	QSFP28
100GBASE-LR4	IEEE 802.3ba	Đơn mode, 4 bước sóng 1295, 1300, 1304, 1309 nm (Cisco), LC duplex	10 km	QSFP28
100G CWDM4	MSA (không phải IEEE)	Đơn mode, LC duplex	2 km (theo Cisco)	QSFP28
100G PSM4	MSA (không phải IEEE)	Đơn mode song song, MPO	500 m (theo Cisco)	QSFP28

Một điểm nhà thầu hay tính nhầm: quang 10G SR đạt 300 m trên OM3 vì chạy tốc độ thấp hơn, còn 25G SR chỉ còn 70 m trên OM3 và 100 m trên OM4. Lấy con số 10G ra tính tuyến 25G sẽ cho kết quả sai quá nửa. Muốn giữ tuyến đa mode dài hơn 100 m ở 25G, Cisco công bố loại module tầm mở rộng 10/25G CSR đạt 300 m trên OM3 và 400 m trên OM4, với điều kiện cổng host bật RS-FEC và tùy chất lượng sợi; nếu không, phải chuyển sang module LR đơn mode. Khác biệt OM3 và OM4 xem ở bài so sánh cáp quang multi-mode OM3 và OM4.

SFP28 25G dùng trong hạ tầng nào?

SFP28 là cổng xuống máy chủ và cổng truy cập 25G. Card mạng 25G của máy chủ nối vào cổng SFP28 của switch đầu tủ bằng cáp đồng DAC dưới 5 m, hoặc bằng module SR trên sợi OM3/OM4 tới 100 m. Cisco còn dùng SFP28 làm bước đệm lên 25G trên chính sợi OM3/OM4 đang có.

Theo Cisco, lợi ích chính của 25G là tái dùng hệ thống cáp hiện hữu mà vẫn tăng băng thông 2,5 lần so với 10G, và mật độ cổng trên switch tương đương 10G vì vẫn một làn mỗi cổng. Cisco cũng có module dual-rate (cùng module chạy được 10G và 25G), cho phép nâng tầng phân phối lên 25G trước, tầng truy cập vẫn ở 10G rồi nâng sau. Phần cổng cũ nhận module cũ ra sao (SFP với SFP+) xem ở bài SFP và SFP+ khác nhau ở đâu.

Trong thực tế triển khai, SFP28 thường rơi vào ba tình huống. Trong cùng tủ rack dùng cáp đồng DAC hoặc cáp quang chủ động AOC. Giữa các hàng tủ trong cùng phòng máy dùng module SR trên OM4. Giữa hai tòa nhà hoặc hai phòng máy dùng module LR đơn mode 10 km. Các mã SFP28 hiện có nằm trong nhóm module quang điện sfp28 – 25gbps; thông số từng mã xem trên trang sản phẩm.

QSFP28 100G dùng trong hạ tầng nào?

QSFP28 là cổng uplink 100G giữa switch truy cập và switch lõi, hoặc giữa tầng leaf và spine trong trung tâm dữ liệu. Một cổng QSFP28 còn chia được thành bốn kênh 25G (breakout) để cấp cho bốn cổng SFP28, bằng cáp breakout đồng hoặc module SR4/PSM4 với cáp MPO.

Cisco liệt kê dải QSFP28 từ DAC dưới 5 m, AOC tới 30 m, SR4 tới 100 m trên OM4, LR4 10 km, CWDM4 2 km, PSM4 500 m cho tới ER4L 25 đến 40 km trên đơn mode. Khi dùng chế độ breakout, Cisco ghi rõ cổng phải chạy RS-FEC theo IEEE Clause 108 cho đầu 25G. Cấu hình FEC hai đầu vì thế quyết định link có lên hay không, phần sau sẽ nói tiếp.

Các mã QSFP28 hiện có nằm trong nhóm module quang điện qsfp28 – 100gbps; thông số từng mã, kể cả dòng SR4 cho tuyến đa mode ngắn, xem trên trang sản phẩm.

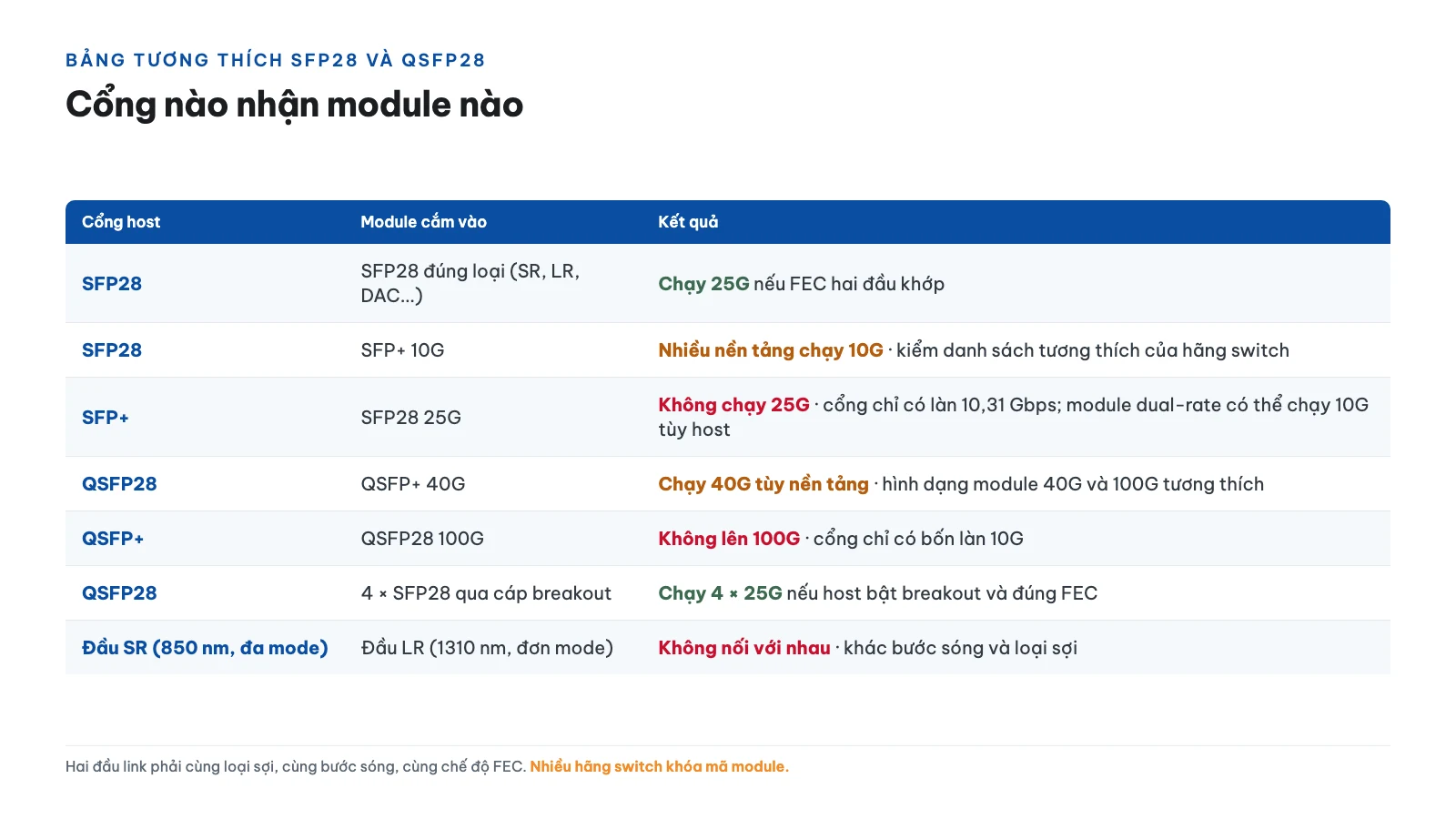

Cổng nào nhận module nào: bảng tương thích SFP28 và QSFP28

Cổng SFP28 và QSFP28 nhận module cùng cỡ đời trước, nhưng chiều ngược lại không đảm bảo: cổng SFP+ và QSFP+ không có làn 25G nên không thể chạy module SFP28 hay QSFP28 ở tốc độ 25G/100G. Hai đầu link cũng phải cùng loại sợi, cùng bước sóng và cùng chế độ FEC.

Cổng host	Module cắm vào	Kết quả
SFP28	SFP28 đúng loại (SR, LR, DAC…)	Chạy 25G nếu FEC hai đầu khớp.
SFP28	SFP+ 10G	Nhiều nền tảng chấp nhận và chạy 10G (Cisco ghi dòng Catalyst 9500 có cổng SFP28 chạy 25, 10 và 1 GE, có chú thích kèm theo). Kiểm danh sách tương thích của hãng switch.
SFP+	SFP28 25G	Không chạy 25G vì cổng chỉ có làn 10,31 Gbps. Chỉ module dual-rate mới có thể chạy 10G, và phụ thuộc host.
QSFP28	QSFP+ 40G	Cisco ghi hình dạng module 40G và 100G tương thích, chạy 40G tùy nền tảng.
QSFP+	QSFP28 100G	Không lên 100G vì cổng chỉ có bốn làn 10G.
QSFP28	4 × SFP28 qua cáp breakout	Chạy 4 × 25G nếu host bật chế độ breakout và đúng FEC.
Đầu SR (850 nm, đa mode)	Đầu LR (1310 nm, đơn mode)	Tuyệt đối không nối với nhau: khác bước sóng và khác loại sợi, link không lên.

Switch của nhiều hãng khóa mã module hoặc chỉ nhận module trong danh sách của hãng. Nếu cổng báo không nhận module, đọc SFP third party có dùng được không trước khi kết luận module lỗi.

Phối sai SFP28 và QSFP28 gây lỗi gì, nhận biết thế nào?

Phối sai SFP28 và QSFP28 thường làm link không lên hoặc lên rồi rớt liên tục; riêng cắm chéo đầu nối mài APC với UPC còn làm hỏng mặt ferrule của đầu nối. Dưới đây là các lỗi gặp nhiều nhất, kèm dấu hiệu nhận biết ngay ở switch.

Lỗi phối sai	Hậu quả	Dấu hiệu nhận biết
Dùng module SR 850 nm trên sợi đơn mode, hoặc LR 1310 nm trên sợi đa mode	Tín hiệu suy hao quá ngưỡng hoặc không đúng bước sóng, link mất	Cổng down, công suất thu (Rx) rất thấp trong DDM; xem bài mismatch singlemode và multimode
Tính cự ly 25G SR theo số của 10G SR (300 m)	Tuyến vượt 70 m trên OM3 hoặc 100 m trên OM4, link chập chờn	Link lên rồi rớt, bộ đếm lỗi tăng; kiểm công suất thu trong DDM của module
Lệch chế độ FEC giữa hai đầu	Hai đầu dùng cơ chế sửa lỗi khác nhau nên không giải mã được nhau, link không lên hoặc lỗi cao dù tín hiệu quang bình thường	Cổng down dù Rx đủ mạnh; kiểm cấu hình FEC hai đầu (Cisco liệt kê mỗi mã yêu cầu FEC riêng)
DAC dài hơn mức chuẩn (trên 5 m cho 25G và 100G)	Suy hao đường đồng vượt giới hạn chuẩn	Link không lên hoặc lỗi cao; thay bằng AOC hoặc module quang
Cắm chéo đầu nối mài APC với UPC trên đường MPO hoặc LC	Hỏng mặt ferrule, suy hao cao	Công suất thu thấp bất thường, có vết trên mặt đầu nối; xem connector APC và UPC
MPO bẩn trên tuyến SR4	Một hoặc vài làn mất tín hiệu	Link 100G không lên hoặc lỗi cao dù tín hiệu quang còn ở một số làn; cần vệ sinh đầu MPO

Tuyến SR4 dùng đầu nối MPO nhiều sợi, nên bụi trên một sợi là đủ làm mất một làn. Quy trình vệ sinh đầu nối mật độ cao nằm ở bài hướng dẫn vệ sinh đầu nối quang MTP.

Chọn SFP28 và QSFP28 theo quy mô hệ thống thế nào?

Chọn theo điểm nghẽn thật của tuyến: chỉ lên 25G ở cổng máy chủ nếu uplink chưa quá tải, và chỉ dùng QSFP28 khi cần tổng băng thông từ 40G trở lên. Quy mô càng lớn, càng cần kiểm danh sách tương thích của hãng switch trước khi đặt số lượng.

Phòng máy chủ nhỏ (một đến hai tủ rack): dùng SFP28 với cáp DAC trong tủ, giữ module dual-rate hoặc SFP+ cho thiết bị còn ở 10G. Chưa cần QSFP28 nếu uplink dưới 40G; khi uplink đang ở 40G, bài so sánh module SFP 10G và QSFP 40G giúp xác định điểm xuất phát trước khi lên 100G.

Phòng máy vừa hoặc trung tâm dữ liệu doanh nghiệp: máy chủ 25G SFP28 tới switch đầu tủ, uplink 100G QSFP28 SR4 trên OM4 với dây MPO tới 100 m, hoặc AOC cho khoảng ngắn giữa tủ. Nên chạy thử một cặp trước khi triển khai hàng loạt để chốt cấu hình FEC.

Hệ thống nhiều tòa nhà hoặc nhà mạng: dùng LR, LR4 hoặc CWDM4 đơn mode, tính quỹ suy hao tuyến trước khi chọn mã (xem chọn module SFP theo khoảng cách). Gửi mã switch, card mạng và sơ đồ tuyến cho TCNET để được kiểm tra tương thích; hotline 028.6285.0999.

Câu hỏi thường gặp

Module QSFP28 có cắm được vào cổng QSFP+ 40G không?

Về hình dạng thì tương thích (Cisco ghi nhận hình dạng module 40G và 100G giống nhau), nhưng cổng QSFP+ chỉ có bốn làn 10G nên không thể lên 100G. Muốn dùng module QSFP28 ở tốc độ thấp hơn, cần kiểm danh sách tương thích của hãng switch.

Module SFP28 cắm vào cổng SFP+ có chạy 25G không?

Không. Cổng SFP+ chỉ có một làn 10,31 Gbps, trong khi SFP28 cần làn 25G. Chỉ module dual-rate mới có thể chạy 10G, và còn phụ thuộc host có nhận mã module đó hay không. Nếu cổng báo không nhận module, xem cách xử lý module SFP không nhận trên switch.

25G SR đi được bao xa trên OM3 và OM4?

Theo tài liệu Cisco cho chuẩn 25GBASE-SR (IEEE 802.3by), module đi tối đa 70 m trên OM3 và 100 m trên OM4. Con số này thấp hơn 10G SR (300 m trên OM3). Tuyến OM3 từ 70 đến 100 m có thể chuyển sang sợi OM4; tuyến dài hơn 100 m cần module LR đơn mode hoặc loại module tầm mở rộng CSR mà Cisco công bố (300/400 m trên OM3/OM4 khi bật RS-FEC).

Một cổng QSFP28 chia được bốn cổng SFP28 không?

Được, bằng cáp breakout đồng (tối đa 5 m theo Cisco) hoặc module SR4/PSM4 cùng cáp MPO. Host phải bật chế độ breakout, và đầu 25G yêu cầu RS-FEC theo IEEE Clause 108 với module SR4 và PSM4 của Cisco.

SFP28 và SFP+ có dùng chung được dây nhảy quang không?

Dây nhảy dùng chung được nếu cùng loại sợi và đầu nối với module: cả hai dùng LC duplex, đa mode OM3/OM4 cho SR, đơn mode cho LR. Điểm cần chú ý là cự ly: cùng sợi OM3 nhưng 10G SR đi 300 m còn 25G SR chỉ 70 m. Công suất thu đọc qua DDM, cách đọc xem ở bài cách đọc thông số DDM trên SFP.
