ODF wallmount (gắn tường) thay được ODF rack khi vị trí lắp không có tủ rack 19 inch và số core cần quản lý ở mức nhỏ đến vừa; khi đã có tủ rack, cần mật độ cao hoặc dự kiến mở rộng nhiều, ODF rack là lựa chọn đúng hơn. Hai điều kiện thường bị hiểu sai: “treo tường” không đồng nghĩa với dung lượng nhỏ, vì danh mục TCNET có ODF treo tường trong nhà chuẩn 24, 48, 96 và 144FO, và wallmount trong nhà không dùng được cho môi trường ngoài trời. Bài này dành cho kỹ thuật viên, nhà thầu và người duyệt chi phí cần quyết định giữa hai loại trước khi mua. Nội dung gồm bảng so sánh, các tình huống nên chọn từng loại, dung lượng và adapter SC/LC, chi phí 3–5 năm và trường hợp nên chọn giải pháp khác; quy trình lắp đặt và đấu nối có hai bài hướng dẫn riêng ở cuối.

ODF wallmount khác ODF rack ở điểm nào?

ODF wallmount là hộp phối quang bắt trực tiếp lên tường hoặc vách, còn ODF rack là hộp 19 inch bắt vào tủ rack theo đơn vị U. Cả hai cùng làm một việc là kết cuối, hàn nối và phân phối sợi quang; khác nhau ở giá đỡ, mật độ core và cách mở rộng.

Tiêu chí	ODF wallmount (treo tường)	ODF rack 19 inch
Giá đỡ	Tường hoặc vách, không cần tủ rack	Thanh rack 19 inch trong tủ rack
Kích thước	Theo từng hộp	Theo số U (1U = 44,45 mm)
Dung lượng trong danh mục TCNET	Từ dòng nhỏ SC/LC của LS Solution đến chuẩn 24, 48, 96, 144FO	Chuẩn 24, 48, 96, 144FO (khay cố định và khay trượt)
Điều kiện cần có	Mặt tường chắc, chịu tải, gần nguồn cáp vào	Phải có tủ rack còn U trống
Mở rộng về sau	Thêm hộp cạnh nhau hoặc đổi hộp lớn hơn	Thêm khay hoặc thêm hộp vào U trống
Môi trường	Trong nhà; ngoài trời phải dùng ODF ngoài trời	Trong nhà, trong tủ rack

Danh mục ODF treo tường trong nhà của TCNET gồm các hộp chuẩn 24, 48, 96 và 144FO. Phía rack có hai dòng chính là khay cố định và khay trượt, gắn rack 19 inch, cùng các cỡ 24, 48, 96 và 144FO.

Khi nào nên dùng ODF wallmount thay ODF rack?

Dùng ODF wallmount khi tại điểm đó chưa có tủ rack và không có kế hoạch đặt tủ, số core cần quản lý ở mức nhỏ đến vừa, và vị trí là điểm cuối hoặc điểm phân phối nhỏ. Lúc này đầu tư cả tủ rack chỉ để lắp một hộp phối quang là không cần thiết.

Tình huống tại điểm lắp	Nên chọn
Phòng kỹ thuật hoặc góc tường, không có tủ rack 19 inch	ODF wallmount
Điểm cuối tuyến: chi nhánh, tầng, xưởng nhỏ, điểm thu phát	ODF wallmount
Số core ít, không gian hẹp, tiến độ gấp	ODF wallmount
Đã có tủ rack, ODF đặt cạnh switch và patch panel	ODF rack
Phòng trung tâm tập trung nhiều tuyến, cần thao tác nhiều	ODF rack (khay trượt thuận tiện hơn)
Dự kiến tăng core trong 2–3 năm tới tại cùng vị trí	ODF rack, hoặc wallmount cỡ lớn có dư core

Với wallmount, chọn dòng theo cỡ nhu cầu: hộp phối quang trong nhà treo tường chuẩn 24fo cho điểm nhỏ, và các cỡ 48, 96, 144FO khi một điểm phải gom nhiều tuyến.

Khi nào bắt buộc hoặc nên chọn ODF rack?

ODF rack là lựa chọn đúng khi vị trí đã có tủ rack và ODF phải đặt cạnh thiết bị 19 inch, khi cần mật độ core cao trong một diện tích nhỏ, hoặc khi dự kiến mở rộng nhiều. Trong các trường hợp này, đưa ODF vào tủ tiết kiệm không gian hơn trải nhiều hộp ra tường.

Phòng thiết bị trung tâm: ODF, patch panel và switch cùng nằm trong một tủ giúp dây nhảy ngắn, sơ đồ đấu nối rõ ràng.
Cần thao tác thường xuyên: dòng ODF trượt gắn rack 19″ cho phép kéo khay ra khi hàn nối hoặc đấu chuyển, thuận tiện khi số tuyến lớn.
Mở rộng liên tục: thêm khay, thêm hộp vào U trống dễ hơn đổi cả hộp treo tường đã bắt vào tường.
Đồng bộ với hạ tầng tủ rack: ODF, patch panel và switch cùng khung 19 inch nên bố trí và mở rộng theo cùng một sơ đồ U.

Khi đã chọn rack, bước tiếp theo là khay cố định hay khay trượt. Hai dòng này được so sánh kỹ về ưu nhược điểm vận hành trong bài ODF khay trượt và khay cố định.

ODF wallmount chứa được bao nhiêu core và nên chọn SC hay LC?

Dung lượng wallmount phụ thuộc từng model, trải từ vài core đến 144FO trong danh mục TCNET; không có mức trần chung kiểu “dưới 24 core” cho mọi wallmount. Chọn SC hay LC theo connector của dây nhảy và thiết bị đang dùng, không theo kiểu lắp wallmount hay rack.

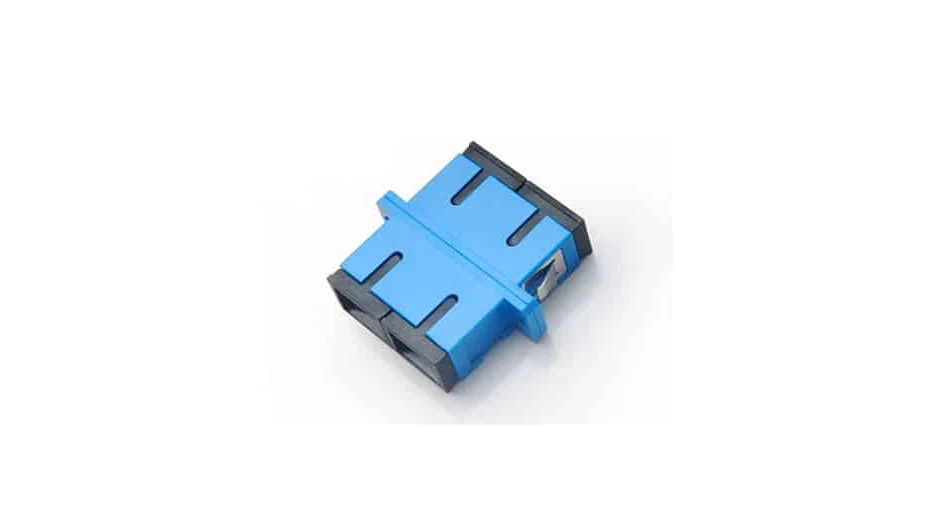

Adapter quang SC/UPC duplex singlemode màu xanh — ODF wallmount SC/LC: khi nào dùng thay ODF rack 4

Để thấy khoảng dao động: dòng wallmount SC/LC của LS Solution trên TCNET thuộc nhóm dung lượng nhỏ (mã model ghi từ 002 đến 016), nhóm treo tường trong nhà chuẩn của TCNET có cỡ 24, 48, 96, 144FO, còn datasheet L-com FE-WM48SC mô tả một hộp wallmount trong nhà với 48 cổng SC simplex. Datasheet hộp treo tường FDF-WM-01 của Samm Teknoloji còn cho thấy tủ ODF treo tường chứa được 5 khay 3U. Vì vậy câu hỏi đúng không phải “wallmount tối đa bao nhiêu core” mà là “model nào đáp ứng số core và có chừa dự phòng không”.

SC: adapter lớn hơn, phổ biến ở tuyến FTTx và thiết bị có cổng SC. Ví dụ dòng wallmount SC ODF (SM).
LC: đầu nối nhỏ hơn SC (ferrule 1,25 mm so với 2,5 mm), nên cùng diện tích chứa được nhiều cổng hơn, hợp thiết bị dùng module SFP.
Không cắm lẫn APC và UPC: hai loại mặt đầu connector khác nhau, cần đồng bộ từ pigtail đến dây nhảy; xem bài connector APC và UPC.

Chủng loại sợi (single-mode hay OM2, OM3, OM4) cũng phải khớp với tuyến cáp; danh mục TCNET ghi sẵn trong tên model. Quy tắc chọn số core theo quy mô, áp dụng cho cả hai loại, nằm trong bài chọn ODF theo số core.

Chi phí 3–5 năm của ODF wallmount so với ODF rack thế nào?

ODF wallmount rẻ hơn ở giai đoạn đầu khi chưa có tủ rack, vì không phải mua tủ. ODF rack có lợi hơn nếu vị trí sẽ có tủ rack hoặc cần mở rộng nhiều, vì tránh được chi phí đổi hộp và đi lại dây. Giá cụ thể: liên hệ TCNET theo cấu hình.

Khoản chi phí	ODF wallmount	ODF rack
Hộp ODF, pigtail, adapter	Cần	Cần (cùng loại vật tư)
Tủ rack	Không cần	Cần nếu chưa có, kể cả phụ kiện
Thi công	Khoan, bắt tường, luồn cáp	Bắt vào rack, đi dây trong tủ
Mở rộng sau này	Thêm hộp, có thể phải đổi hộp lớn hơn	Thêm khay hoặc hộp vào U trống
Rủi ro thay thế	Cao nếu sau đó phải gom về phòng có rack	Thấp nếu đã chọn đủ U dự phòng

Bẫy chi phí điển hình: chọn wallmount cỡ vừa đủ cho điểm cuối, hai năm sau điểm đó thành điểm tập trung, phải tháo hộp, hàn lại và đổi sang ODF rack. Nếu kế hoạch hai đến ba năm tới có thêm tủ rack tại vị trí, chọn ODF rack ngay hoặc chọn wallmount dư core, ví dụ lên cỡ hộp phối quang trong nhà treo tường chuẩn 48fo thay vì 24FO.

Chọn ODF wallmount hay rack theo từng quy mô

Văn phòng nhỏ và chi nhánh thường dùng wallmount; tòa nhà và nhà xưởng dùng rack ở phòng trung tâm và wallmount ở các tầng, phân xưởng; khu công nghiệp và ISP dùng rack ở node chính, wallmount cho điểm cuối trong nhà. Đây là hướng dẫn tham khảo, cần khảo sát hiện trạng để chốt.

Quy mô	Chọn	Lý do
Văn phòng nhỏ, dưới 20 điểm mạng, không có phòng kỹ thuật	Wallmount	Không có tủ rack; số core nhỏ
Tòa nhà, nhà xưởng nhiều tầng	Rack ở phòng trung tâm + wallmount ở tầng	Tập trung ở một nơi, phân phối ở nhiều nơi
Khu công nghiệp, ISP	Rack ở node + wallmount trong nhà ở điểm cuối	Node cần mật độ cao và mở rộng; điểm cuối cần gọn

Ở phòng trung tâm, tủ rack chứa ODF nên chọn trước theo số U và tải trọng, chừa sẵn U trống cho các hộp ODF thêm về sau.

Khi nào không nên mua ODF wallmount hay ODF rack?

Không chọn cả hai khi điểm lắp ngoài trời, ẩm hoặc nhiều bụi, và khi đó là điểm thuê bao FTTH chỉ vài core. Hai trường hợp này có dòng chuyên dụng phù hợp hơn.

Ngoài trời hoặc bán ngoài trời: dùng nhóm ODF treo trụ ngoài trời hoặc tủ ngoài trời chuyên dụng, vì wallmount trong nhà không có cấp bảo vệ chống nước và bụi dành cho môi trường đó.
Thuê bao FTTH vài core: mỗi hộ chỉ có vài sợi nên cần hộp nhỏ gọn hơn ODF wallmount; nhóm này được trình bày trong bài hộp phối quang gắn tường mini.

Quy trình lắp đặt, hàn nối và đo nghiệm thu không nằm trong bài này vì đã có hướng dẫn riêng; phần lắp hộp và gá tường nằm trong bài lắp đặt hộp phối quang ODF, phần đấu nối sợi được dẫn ở mục câu hỏi bên dưới.

Câu hỏi thường gặp

ODF wallmount tối đa bao nhiêu core?

Tùy model: dòng nhỏ của LS Solution trên TCNET chỉ ở mức vài core, trong khi nhóm ODF treo tường trong nhà chuẩn có cỡ đến 144FO. Cần xem dung lượng ghi trên từng sản phẩm thay vì một con số chung.

ODF wallmount dùng ngoài trời được không?

Loại wallmount trong nhà không phù hợp ngoài trời vì không có cấp bảo vệ chống nước và bụi dành cho môi trường đó. Điểm lắp ngoài trời cần ODF ngoài trời hoặc tủ ODF ngoài trời chuyên dụng, như đã nêu ở mục trường hợp không nên mua.

Nên chọn SC hay LC cho ODF wallmount?

Chọn theo connector đang dùng ở dây nhảy và thiết bị. Nếu điểm cuối nối với module SFP mật độ cao, LC thường gọn hơn, ví dụ dòng wallmount LC ODF (SM); nếu hệ thống đã đồng bộ SC, giữ SC để không phải đổi dây nhảy.

Có đổi từ wallmount lên rack về sau được không?

Được, nhưng phải tháo hộp, bố trí lại dây và thường hàn lại pigtail, nên chi phí không nhỏ. Nếu có khả năng cao sẽ lên rack, hãy chọn rack ngay từ đầu.

Lắp ODF wallmount có cần thợ hàn quang không?

Có. Gá tường đơn giản hơn lắp rack, nhưng phần kết cuối sợi bên trong vẫn cần kỹ thuật viên và dụng cụ hàn quang, đo suy hao đạt chuẩn; quy trình đấu nối từng bước nằm trong bài hướng dẫn đấu nối ODF.

Cần chọn ODF wallmount hay ODF rack theo hiện trạng công trình? Liên hệ TCNET qua hotline 028.6285.0999 hoặc email duan@mangthanhcong.vn để được tư vấn theo số core và vị trí lắp.
