Chọn ODF theo số core: 8FO, 12FO, 24FO, 48FO

ODF là thiết bị dùng để đấu nối và quản lý sợi quang trong hệ thống mạng, đóng vai trò quan trọng trong việc đảm bảo tín hiệu ổn định và dễ vận hành. Việc chọn ODF theo số core: 8FO, 12FO, 24FO, 48FO giúp xác định đúng dung lượng phù hợp với quy mô hệ thống, tránh thiếu hụt hoặc lãng phí hạ tầng. Bài viết này, Mạng Thành Công sẽ làm rõ các tiêu chí cần xác định trước khi chọn ODF, những lỗi thường gặp và cách lựa chọn phù hợp cho từng quy mô hệ thống.

Vì sao cần chọn ODF theo số core

Ảnh hưởng tới chi phí

Chọn ODF đúng số core giúp tối ưu ngân sách và không gian tủ rack. Nếu chọn thừa quá nhiều, bạn lãng phí khoảng 30% – 50% chi phí thiết bị và diện tích lắp đặt không cần thiết. Ngược lại, chọn quá sát nhu cầu sẽ làm phát sinh chi phí nhân công và vật tư mới cao gấp 1.5 lần khi cần bổ sung dù chỉ vài kết nối. Phương án kinh tế nhất là chọn ODF có số core dư ra khoảng 20% so với nhu cầu thực tế để dự phòng.

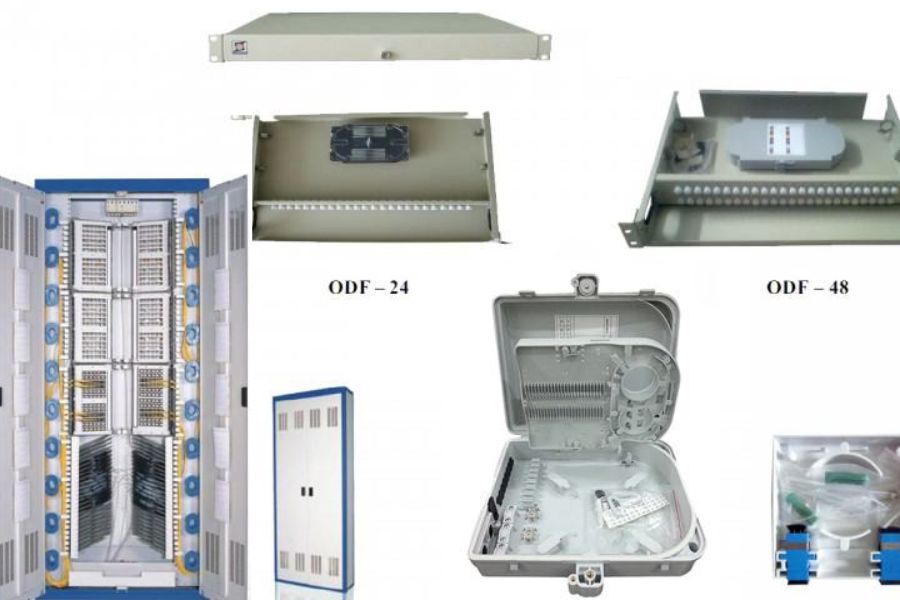

Khả năng mở rộng

Số core quyết định giới hạn nâng cấp của hạ tầng mà không làm gián đoạn hệ thống. Sử dụng ODF dạng module (ví dụ khung 1U hỗ trợ 48-96 core nhưng ban đầu chỉ lắp 24 core) cho phép tăng dung lượng lên gấp 2 đến 4 lần chỉ bằng cách gắn thêm linh kiện. Nếu chọn loại ODF cố định dung lượng thấp, bạn buộc phải lắp thêm hộp mới khi phát sinh nhu cầu, gây tốn diện tích và khó đồng bộ hóa hạ tầng trong tầm nhìn từ 3 đến 5 năm.

Quản lý cáp và vận hành

Lượng core phù hợp đảm bảo không gian để sợi quang không bị gập gãy, tránh gây suy hao tín hiệu từ 0.5dB đến 2dB. Khi mật độ core được tính toán đúng, việc dán nhãn và phân loại dây dẫn sẽ rõ ràng hơn, giúp giảm 40% thời gian xử lý sự cố. ODF có kích thước tương xứng với số core giúp dây nhảy không bị chồng chéo, đảm bảo lưu thông khí làm mát cho các thiết bị khác trong tủ rack.

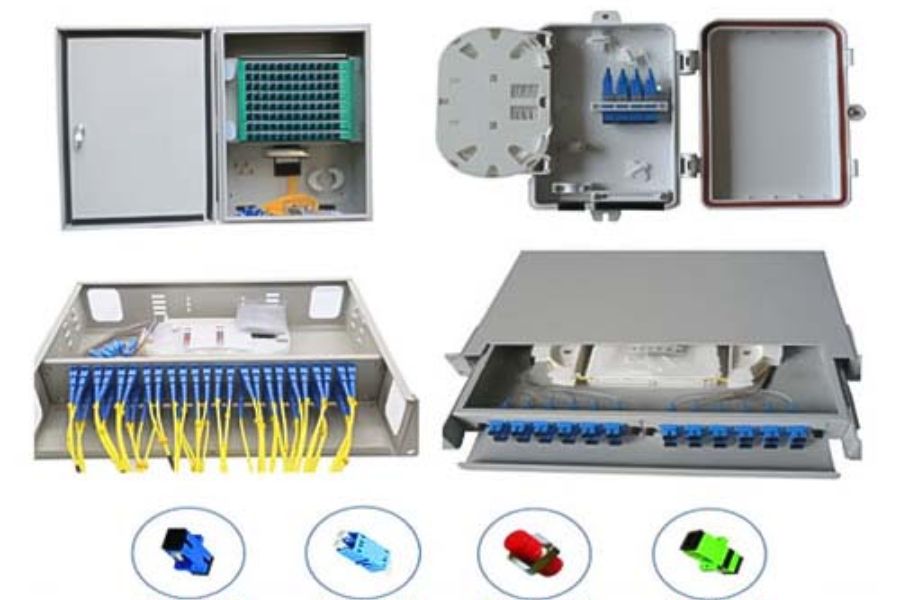

Các yếu tố cần xác định trước khi chọn ODF

Một ODF phù hợp không chỉ đáp ứng nhu cầu hiện tại mà còn phải đảm bảo khả năng mở rộng, dễ quản lý và tương thích với hạ tầng sẵn có. Đây cũng là cơ sở để chọn ODF theo số core: 8FO, 12FO, 24FO, 48FO một cách chính xác, tránh lãng phí hoặc thiếu hụt tài nguyên trong quá trình vận hành.

• Số core sợi quang thực tế đang sử dụng: Con số này được tính dựa trên tổng số tuyến quang cần đấu nối tại thời điểm triển khai, bao gồm các kết nối uplink, downlink và các tuyến dự phòng kỹ thuật bắt buộc. Nắm rõ số core thực tế giúp bạn tránh tình trạng chọn ODF quá lớn gây lãng phí, hoặc quá nhỏ khiến hệ thống nhanh chóng bị quá tải ngay khi đưa vào sử dụng.
• Core dự phòng: Hạ tầng mạng thường phát sinh thêm kết nối khi mở rộng băng thông, bổ sung thiết bị hoặc thay đổi mô hình mạng. Nếu ODF không còn core trống, việc nâng cấp sẽ trở nên tốn kém và phức tạp. Vì vậy, dự trù một tỷ lệ core dự phòng hợp lý ngay từ đầu sẽ giúp hệ thống linh hoạt hơn và giảm thiểu chi phí phát sinh về sau.
• Không gian lắp đặt: Tùy theo ODF được lắp trong tủ rack, tủ ngoài trời hay phòng kỹ thuật, bạn cần cân nhắc đến kích thước, chiều cao (1U, 2U…) và khả năng thao tác khi bảo trì. Một ODF có dung lượng lớn nhưng không phù hợp với không gian lắp đặt thực tế có thể gây khó khăn trong quản lý cáp, ảnh hưởng đến luồng khí làm mát và an toàn vận hành.
• Loại đầu nối quang: ODF cần tương thích với chuẩn đầu nối như SC, LC, FC hay ST; loại đánh bóng UPC hoặc APC. Nếu xác định sai loại đầu nối có thể dẫn đến suy hao không mong muốn, khó khăn khi đấu nối hoặc phải thay đổi adapter, làm tăng chi phí và thời gian triển khai.
• Kiểu ODF: Cần được lựa chọn dựa trên quy mô và định hướng phát triển của hệ thống. ODF dạng cố định phù hợp với các hệ thống nhỏ, ít thay đổi, trong khi ODF dạng module hoặc cassette lại mang đến sự linh hoạt cao cho các hệ thống cần mở rộng trong tương lai.

Bảng tổng hợp chọn ODF theo số core

Để giúp việc lựa chọn ODF trở nên trực quan và dễ áp dụng trong thực tế, bảng dưới đây tổng hợp nhanh các phương án chọn ODF theo số core: 8FO, 12FO, 24FO, 48FO dựa trên quy mô hệ thống và kịch bản sử dụng phổ biến

Các lỗi thường gặp khi chọn ODF

Chọn sai ODF gây khó khăn khi lắp đặt, độ ổn định của tín hiệu và khả năng nâng cấp sau này. Dưới đây là các lỗi phổ biến mà kỹ thuật viên thường gặp phải:

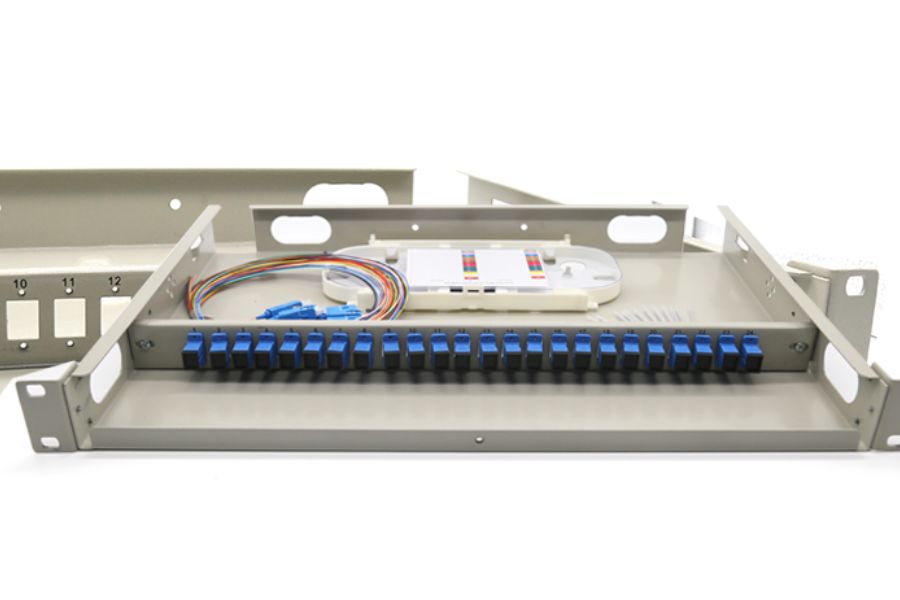

• Chọn thiếu core: Tính toán sát nút số lượng sợi quang hiện có mà không tính đến các sợi dự phòng trong cáp tổng sẽ khiến hệ thống bị bỏ sót kết nối. Ví dụ, khi kéo cáp 24 sợi nhưng chỉ chọn ODF 12 hoặc 16 core, bạn buộc phải để trống nhiều sợi quang không được hàn nối, dẫn đến lãng phí hạ tầng cáp và gây rủi ro hư hỏng đầu sợi.
• Không chừa dự phòng: Nhiều người không tính đến nhu cầu mở rộng trong 1-2 năm tới, dẫn đến việc phải lắp thêm ODF mới khi phát sinh thêm thiết bị. Điều này làm tăng chi phí nhân công và khiến tủ rack trở nên lộn xộn. Thông thường, nên chọn ODF dư khoảng 20-25% dung lượng để đảm bảo tính sẵn sàng.
• Sai loại adapter: Đây là lỗi kỹ thuật cơ bản khi không đồng nhất giữa đầu nối của dây nhảy quang với adapter trên ODF (ví dụ: dùng đầu vuông SC nhưng chọn ODF lắp adapter đầu tròn ST, hoặc nhầm lẫn giữa chuẩn tiếp xúc APC – màu xanh lá và UPC – màu xanh dương). Sai lệch trên gây suy hao tín hiệu cực lớn hoặc không thể kết nối vật lý.
• Không phù hợp không gian lắp đặt: Chọn ODF bắt rack cho vị trí treo tường (hoặc ngược lại) gây khó khăn trong việc cố định thiết bị. Ngoài ra, chọn ODF quá lớn cho tủ rack hẹp sẽ làm cản trở luồng khí làm mát, trong khi ODF quá nhỏ so với số lượng dây dẫn sẽ khiến bán kính uốn cong sợi quang bị vi phạm, gây suy hao từ 0.5dB đến 2dB.

Checklist chọn ODF đúng chuẩn

Trước khi quyết định mua ODF, việc kiểm tra kỹ các yếu tố liên quan đến nhu cầu sử dụng, điều kiện lắp đặt và khả năng mở rộng sẽ giúp hạn chế sai sót và tránh phát sinh chi phí không cần thiết

• Số lượng Core: Tổng số sợi quang thực tế + 20% dự phòng.
• Kiểu lắp đặt: Treo tường (Wall-mount) hay Lắp tủ rack (Rack-mount 1U, 2U…).
• Loại Adapter: SC, LC, FC hoặc ST (phải khớp với đầu dây nhảy).
• Chuẩn mài sợi: UPC (xanh dương) hoặc APC (xanh lá).
• Loại sợi quang: Single-mode hoặc Multi-mode (OM2, OM3, OM4).
• Phụ kiện Pigtail: Đủ số lượng đầu nối quang tương ứng với số core.

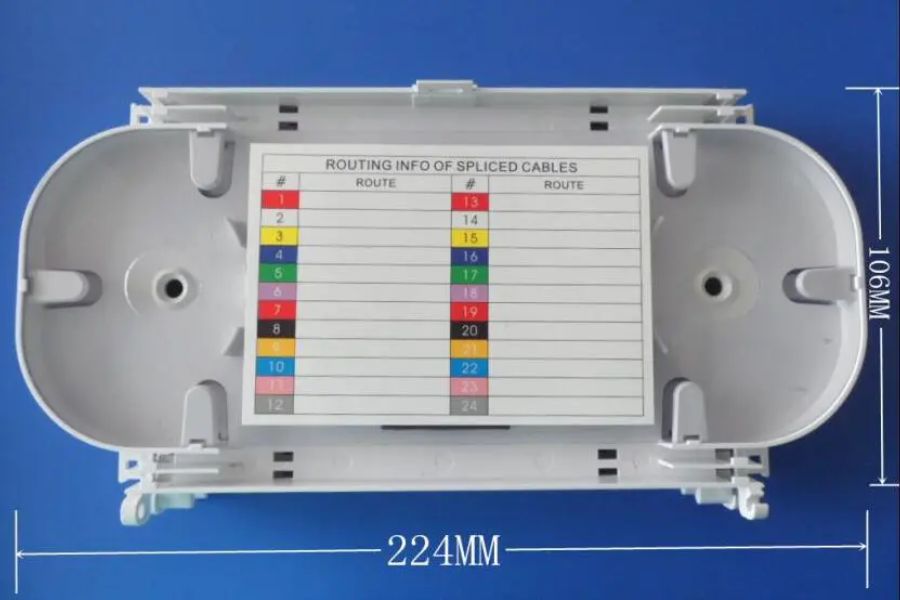

• Khay hàn quang: Đủ vị trí đặt mối hàn và ống co nhiệt.
• Vật tư phụ: Đủ ống co nhiệt, ốc vít, dây thít và lót cao su đi dây.
• Chất liệu vỏ: Thép sơn tĩnh điện (bền, chống cháy) hay nhựa ABS (nhẹ, rẻ).
• Đường nhập cáp: Số lượng lỗ vào/ra cáp và kích thước nút cao su chặn bụi.
• Bán kính uốn cong: Không gian trong hộp đảm bảo sợi quang không bị gập.
• Nhãn đánh dấu: Có sẵn bảng tên hoặc giấy ghi chú số thứ tự core.

Tóm lại, việc tính toán kỹ lưỡng các yếu tố trên sẽ giúp bạn xây dựng một hệ thống mạng quang ổn định, thẩm mỹ và tiết kiệm chi phí vận hành. Tùy vào quy mô hạ tầng, bạn hãy cân nhắc kỹ để có quyết định chọn ODF theo số core: 8FO, 12FO, 24FO, 48FO phù hợp nhất với nhu cầu hiện tại và khả năng mở rộng trong tương lai.

Câu hỏi thường gặp

ODF 8FO dùng cho bao nhiêu thiết bị?
ODF 8FO thường dùng cho tối đa 8 kết nối quang, phù hợp các hệ thống nhỏ như camera, nhà ở hoặc cửa hàng, nơi số lượng thiết bị không nhiều và ít phát sinh mở rộng.

ODF 12FO có nâng cấp được không?
ODF 12FO có thể nâng cấp trong phạm vi giới hạn, thường chỉ bổ sung thêm vài kết nối. Nếu nhu cầu mở rộng lớn, nên cân nhắc chuyển sang ODF dung lượng cao hơn.

ODF 24FO phù hợp hệ thống nào?
ODF 24FO phù hợp các hệ thống quy mô vừa như văn phòng, tòa nhà nhỏ, phòng server chi nhánh, nơi cần cân bằng giữa số kết nối và khả năng dự phòng.

ODF 48FO dùng cho đâu?
ODF 48FO thường dùng cho hệ thống lớn như tòa nhà nhiều tầng, trung tâm dữ liệu mini hoặc hạ tầng mạng cần mở rộng trong dài hạn.
