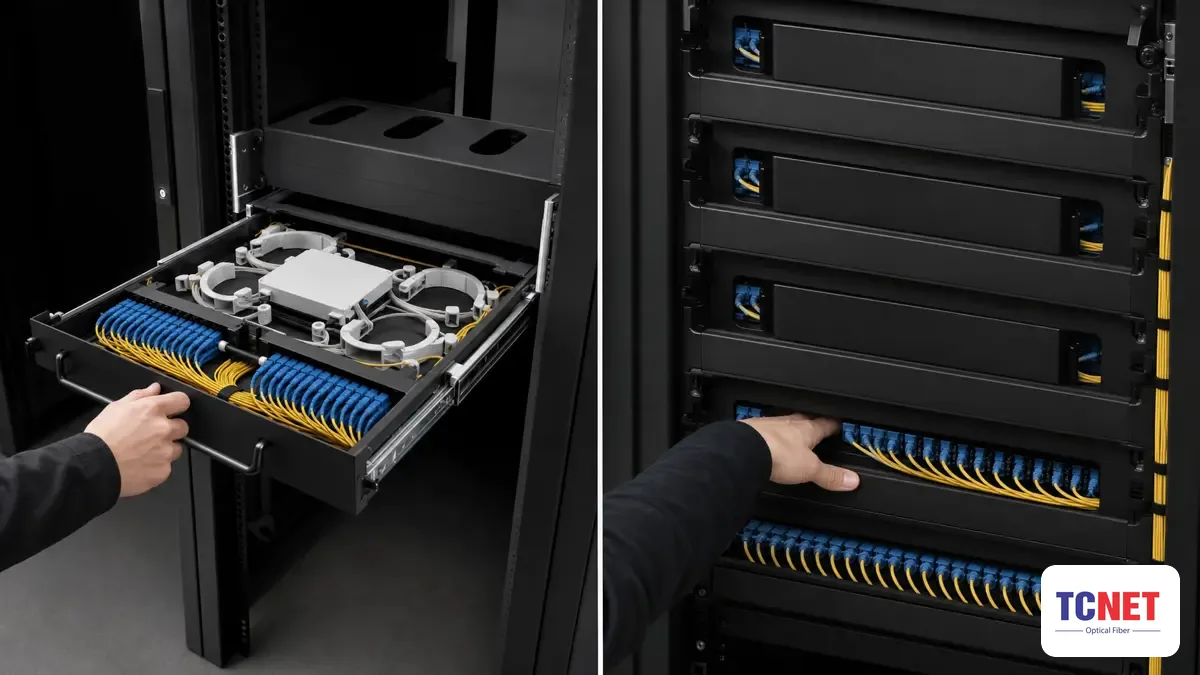

ODF khay trượt vs khay cố định: ưu nhược điểm khi vận hành

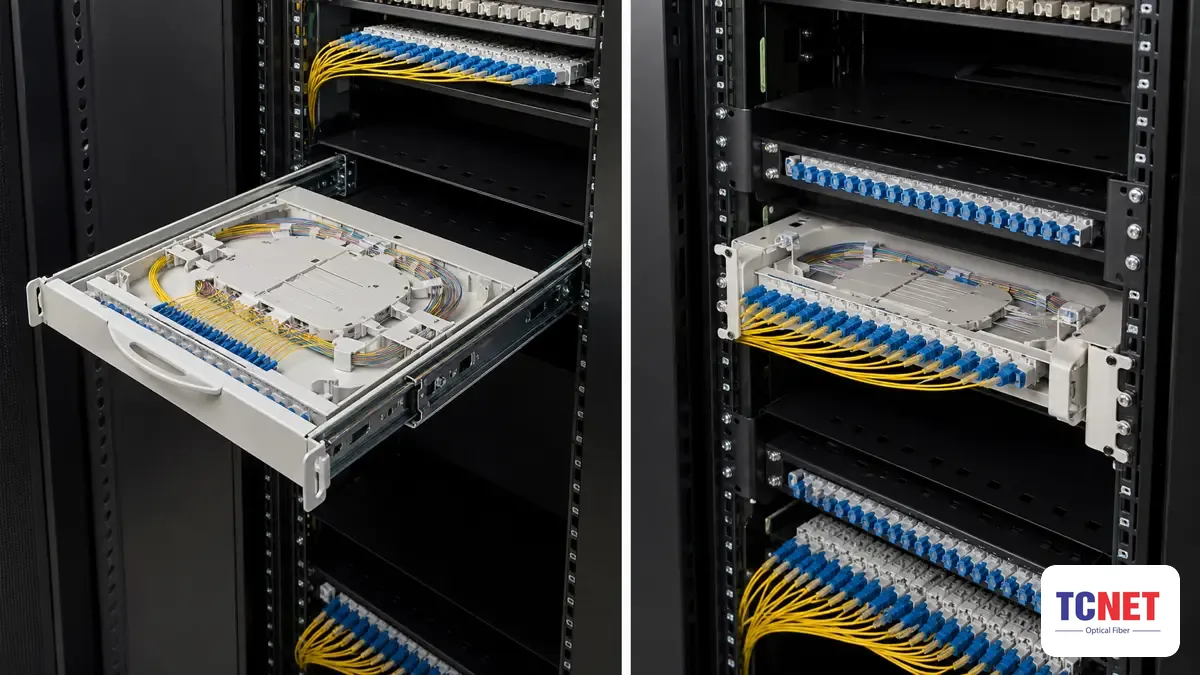

ODF khay trượt và khay cố định khác nhau ở điểm nào?

ODF (Optical Distribution Frame) là hộp/tủ phối quang chứa các khay hàn (splice tray) và adapter kết nối dây nhảy, dùng để quản lý điểm hàn nối và đấu nối sợi quang. Điểm khác biệt cốt lõi giữa hai loại nằm ở cách khay gắn vào khung: khay cố định (fixed tray) gắn chết trong khung, còn khay trượt (sliding/pull-out tray) gắn trên ray trượt, kéo ra ngoài để thao tác.

Sự khác biệt này quyết định trực tiếp tốc độ thao tác và mức độ rủi ro khi bảo trì — hai yếu tố quan trọng nhất khi chọn ODF cho một công trình vận hành lâu dài.

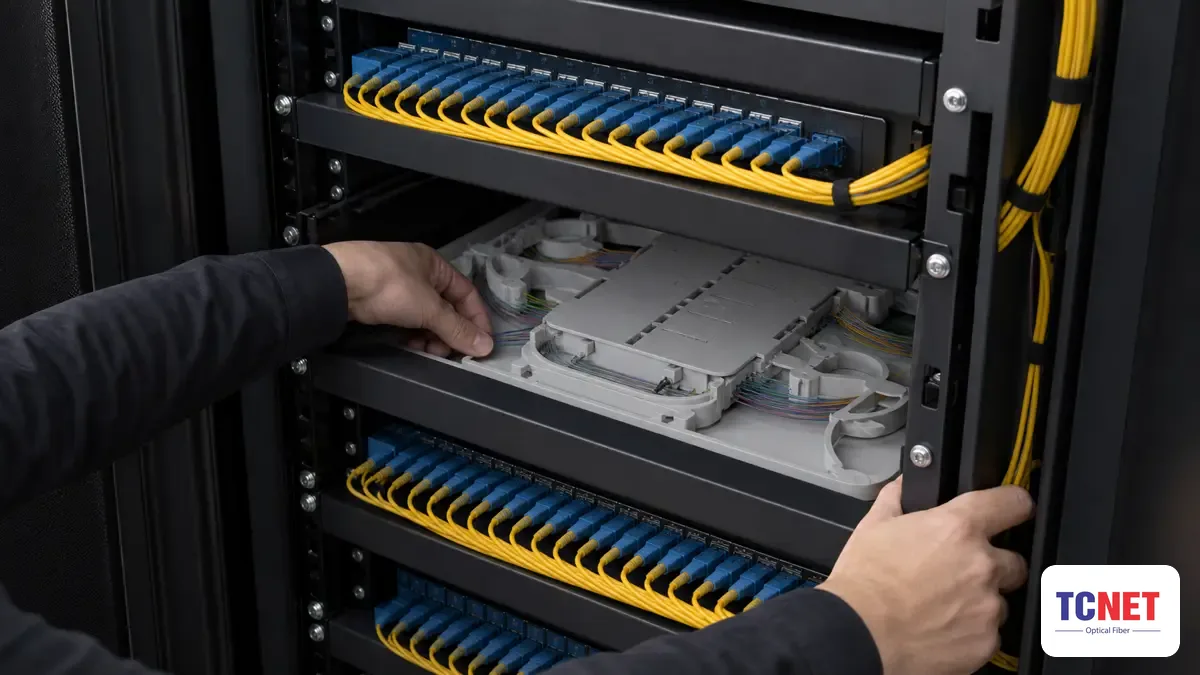

Khay cố định vận hành như thế nào?

Khay cố định là khay gắn chết trong khung ODF, không tháo rời hay kéo ra được. Muốn thao tác trên khay dưới, kỹ thuật viên phải tháo hoặc gỡ dây của khay trên trước, thao tác chậm hơn và dễ va chạm nhầm sợi đang hoạt động.

• Cấu tạo đơn giản, ít chi tiết cơ khí (không có ray trượt, bản lề) nên giá thành thường thấp hơn.
• Lắp đặt nhanh, không cần tính toán khoảng không gian phía trước để kéo khay.
• Thao tác trên khay ở lớp dưới bắt buộc phải đụng chạm đến khay lớp trên, tăng nguy cơ va chạm nhầm sợi đang chạy.
• Phù hợp với vị trí lắp đặt một lần rồi ít khi phải mở tủ thao tác lại.

Vì đặc điểm “gắn chết” này, khay cố định phù hợp nhất với các điểm ODF ít bảo trì hơn là các tủ vận hành liên tục.

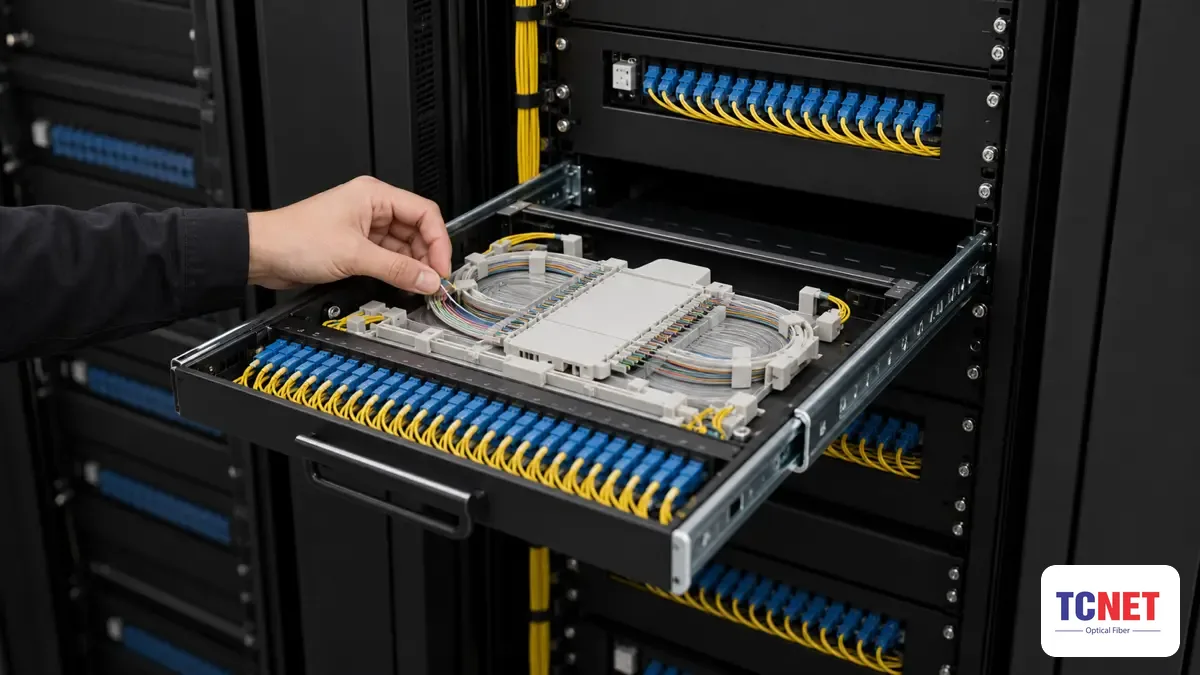

Khay trượt giải quyết vấn đề gì?

Khay trượt gắn trên ray trượt, cho phép kéo hẳn khay ra ngoài để thao tác mà không ảnh hưởng đến các khay khác trong cùng khung ODF. Đây là điểm khác biệt lớn nhất so với khay cố định.

• Kéo khay ra thao tác độc lập, không phải tháo dây của khay liền kề.
• Giảm đáng kể rủi ro đứt nhầm sợi quang đang hoạt động khi bảo trì hoặc bổ sung mối hàn mới.
• Cấu tạo phức tạp hơn (thêm ray trượt, khớp nối), giá thường cao hơn khay cố định.
• Cần chừa khoảng không gian phía trước tủ đủ để kéo khay ra hết hành trình.

Ưu điểm thao tác thuận tiện của khay trượt phát huy rõ nhất ở những nơi có tần suất bảo trì cao, còn ở công trình ít đụng tới thì lợi ích này chưa chắc bù lại được chi phí chênh lệch.

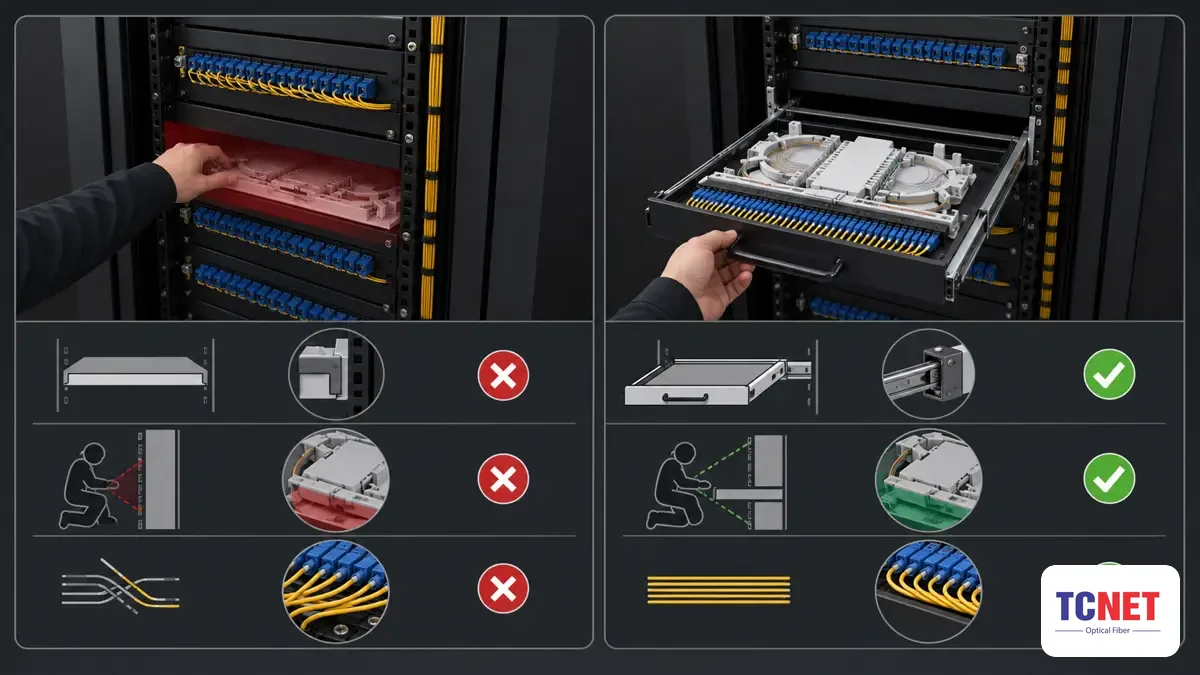

Bảng so sánh khay trượt và khay cố định

Bảng dưới đây tổng hợp các tiêu chí vận hành thực tế để đối chiếu nhanh giữa hai loại khay ODF, dùng khi lập bảng chọn thiết bị cho dự án.

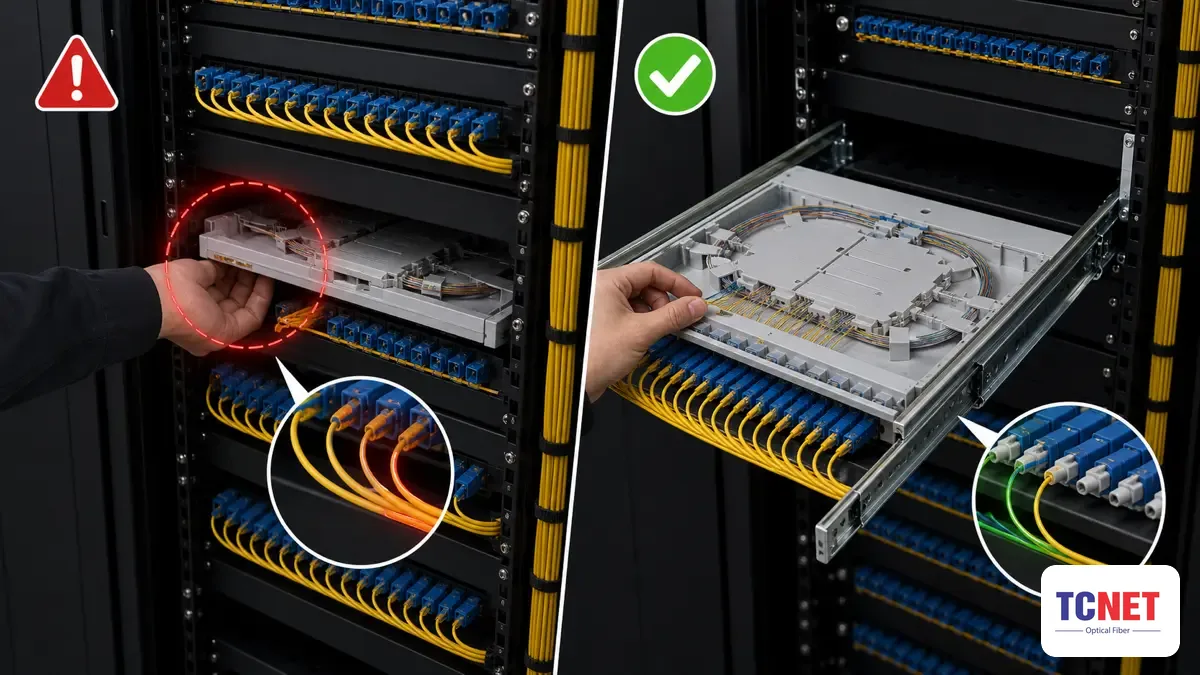

Rủi ro thực tế khi vận hành mỗi loại khay

Rủi ro lớn nhất của khay cố định là làm cong hoặc gãy sợi quang liền kề khi thao tác vội, do không gian thao tác chật và phải len qua các khay đã lắp dây phía trên. Khay trượt hạn chế được rủi ro này nhờ tách biệt thao tác nhưng đổi lại phức tạp hơn về cơ khí.

• Với khay cố định, luôn cần quy trình đánh dấu sợi trước khi tháo lắp để tránh nhầm lẫn giữa các sợi đang hoạt động và sợi đang xử lý.
• Với khay trượt, rủi ro chủ yếu nằm ở việc kéo khay quá đà hoặc dây jumper không đủ dư để khay trượt hết hành trình.
• Cả hai loại đều cần kiểm tra độ chùng dây nhảy (slack) đủ để không căng khi thao tác.

Nắm rõ các rủi ro này giúp đội kỹ thuật chọn đúng loại khay theo tần suất bảo trì thực tế của từng điểm lắp đặt.

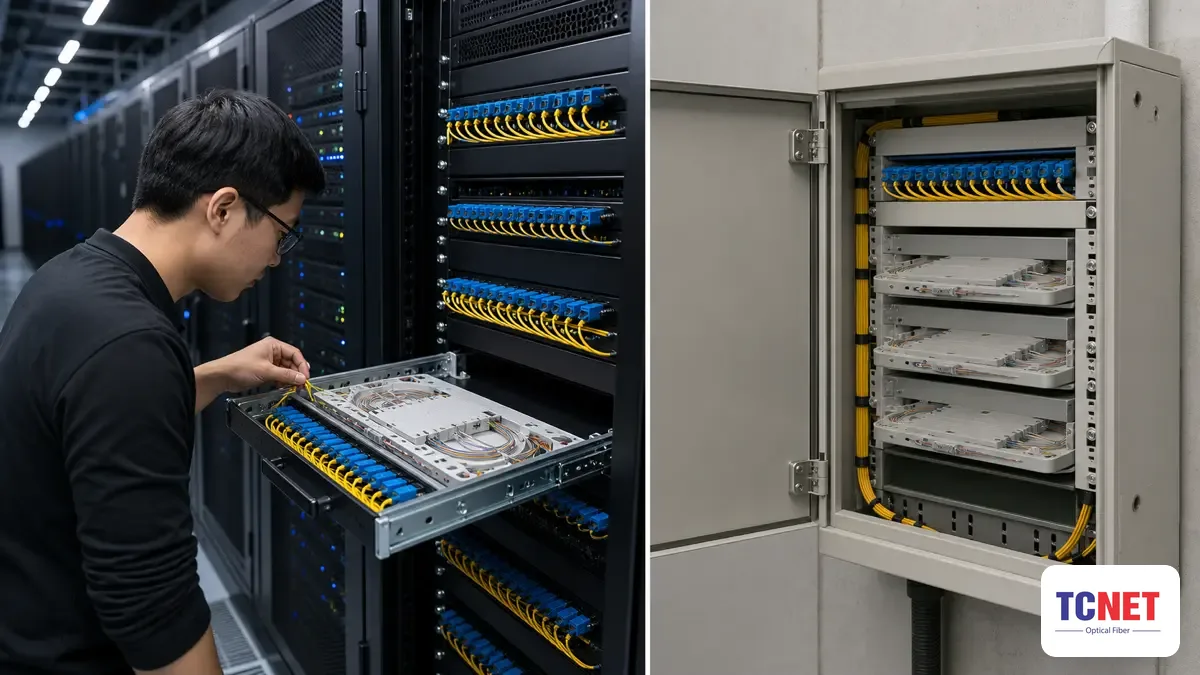

Nên chọn khay trượt hay khay cố định cho công trình nào?

Tiêu chí chọn dựa trên tần suất vận hành: ODF thao tác thường xuyên nên ưu tiên khay trượt, ODF lắp một lần rồi ít đụng tới có thể dùng khay cố định để tiết kiệm chi phí.

• Data center, tủ MDF tòa nhà: nên chọn khay trượt vì tần suất bảo trì, bổ sung kết nối cao, cần thao tác an toàn cho các sợi đang chạy.
• Điểm outdoor xa, ít bảo trì: khay cố định là lựa chọn hợp lý hơn về chi phí, do sau khi lắp đặt hiếm khi phải mở tủ thao tác lại.
• Dự án ngân sách hạn chế nhưng vẫn cần thao tác định kỳ: có thể cân nhắc kết hợp — khay trượt cho các vị trí dễ thao tác nhất, khay cố định cho phần còn lại ít đụng tới.

Việc chọn đúng loại khay ngay từ đầu giúp tránh phát sinh chi phí và rủi ro khi cần mở rộng kết nối về sau. Có thể tham khảo thêm các mẫu hộp phối quang ODF theo từng dung lượng FO để đối chiếu cấu hình phù hợp.

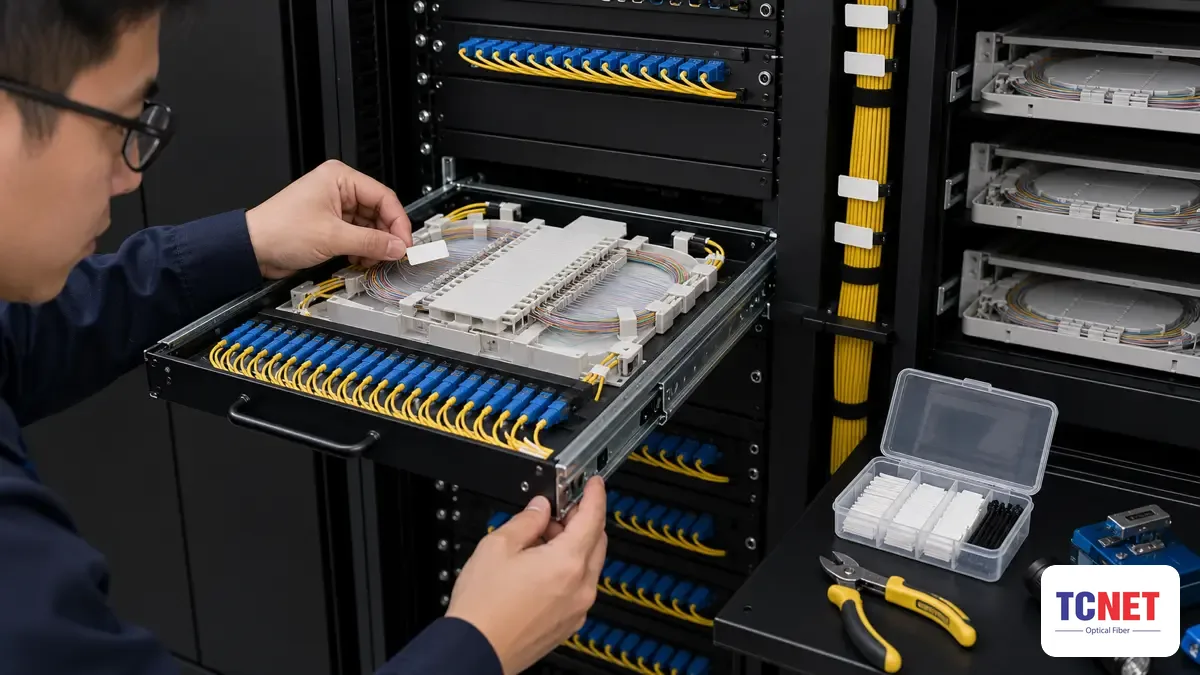

Lưu ý khi lắp đặt và bảo trì ODF theo loại khay

Dù chọn khay trượt hay khay cố định, quy trình đánh dấu sợi trước khi tháo lắp luôn là bước bắt buộc để tránh làm gián đoạn các kết nối đang hoạt động.

• Ghi nhãn từng sợi/mối hàn theo sơ đồ đấu nối trước khi thao tác, đặc biệt quan trọng với khay cố định do không gian thao tác hạn chế.
• Với khay trượt, kiểm tra hành trình kéo ra không bị vướng dây jumper hoặc khay liền kề trước khi thao tác lần đầu.
• Bố trí đủ độ chùng dây nhảy (service loop) để khay trượt kéo ra hết hành trình mà không kéo căng đầu connector.
• Với công trình dùng khay cố định, nên sắp xếp thứ tự lắp đặt từ khay dưới lên khay trên nếu có thể dự đoán trước, hạn chế phải tháo lại khay trên sau này.

Tuân thủ quy trình đánh dấu sợi và kiểm tra không gian thao tác giúp giảm đáng kể sự cố đứt nhầm sợi quang đang hoạt động, bất kể loại khay nào được lắp đặt.

Câu hỏi thường gặp

ODF khay trượt có bắt buộc phải dùng cho mọi công trình không?

Không. Khay trượt phù hợp nhất với ODF vận hành thường xuyên như data center hay tủ MDF tòa nhà. Với điểm outdoor lắp một lần rồi ít bảo trì, khay cố định vẫn đáp ứng tốt và tiết kiệm chi phí hơn.

Khay cố định có an toàn khi thao tác không?

Khay cố định vẫn an toàn nếu tuân thủ quy trình đánh dấu sợi trước khi tháo lắp. Rủi ro chính là dễ làm cong/gãy sợi liền kề nếu thao tác vội hoặc bỏ qua bước đánh dấu.

Vì sao khay trượt thường có giá cao hơn khay cố định?

Vì khay trượt có thêm cấu tạo cơ khí như ray trượt và khớp nối để kéo ra vào, phức tạp hơn khay cố định gắn chết, nên chi phí sản xuất và giá bán thường cao hơn.

ODF khay trượt và khay cố định có cùng dung lượng FO không?

Có. Cả hai loại đều phổ biến ở các mức dung lượng 12/24/48/96/144FO, khác nhau chủ yếu ở cách gắn khay chứ không phải ở số lượng cổng hỗ trợ.

Có thể lắp cả khay trượt và khay cố định trong cùng một tủ ODF không?

Về nguyên tắc kỹ thuật là có thể nếu khung ODF hỗ trợ, nhưng cần đảm bảo đủ không gian phía trước để kéo khay trượt ra mà không vướng các khay cố định lân cận.
