Nên chọn cáp quang hãng nào? Tiêu chí đối chiếu datasheet

Nên chọn cáp quang hãng nào thì câu trả lời không nằm ở tên hãng mà ở năm thứ nhà cung cấp phải chứng minh được bằng giấy tờ: chuẩn sợi quang, suy hao của cáp theo bước sóng, cấu trúc vỏ đúng môi trường lắp đặt, kết quả đo kiểm và chính sách bảo hành. Ngoại lệ quan trọng là con số suy hao ghi trong chuẩn ITU-T chỉ là trần cho phép; datasheet của nhà sản xuất tốt thường công bố thấp hơn trần này, và cáp trong nhà dùng một chuẩn khác hẳn. Bài viết dành cho người phụ trách mua sắm, kỹ sư thiết kế và chủ đầu tư đang so sánh các hãng cáp quang cho tuyến văn phòng, tòa nhà hoặc khu công nghiệp. Phần dưới giải thích cách đọc datasheet, điểm yếu của hai cách chọn phổ biến (theo tên hãng và theo giá thấp nhất), chi phí vòng đời và các trường hợp không nên dùng cáp quang.

Nên chọn cáp quang hãng nào khi mua cho dự án?

Hãy chọn hãng và mã cáp nào cung cấp được datasheet đúng mã, trong đó nêu rõ tiêu chuẩn sợi, suy hao theo từng bước sóng, cấu trúc vỏ và điều kiện lắp đặt. Hãng nổi tiếng nhưng datasheet thiếu thông tin vẫn kém an toàn hơn một mã cáp có đủ hồ sơ.

Cách chọn này khác với bài so sánh nguồn gốc ở so sánh cáp quang nhập khẩu với cáp nội địa: ở đây tiêu chí là hồ sơ kỹ thuật của từng mã cáp, bất kể cáp sản xuất ở đâu. TCNET phân phối cáp quang của nhiều thương hiệu, và mỗi mã đều cần được đối chiếu bằng cùng một bộ tiêu chí.

Datasheet cáp quang cần có những con số nào?

Datasheet đáng tin cần ghi chuẩn sợi (ví dụ ITU-T G.652.D hoặc G.657), suy hao của cáp tính bằng dB/km ở 1310 nm và 1550 nm, đường kính vỏ sợi 125 µm với sai số, và phương pháp đo theo tiêu chuẩn IEC. Thiếu một trong các mục này là lý do để yêu cầu bổ sung.

Một ví dụ tính nhanh: với tuyến 10 km tại 1550 nm, trần của chuẩn G.652.D cho phép tối đa 3,0 dB (0,3 dB/km nhân 10 km), còn mã cáp có datasheet 0,22 dB/km chỉ dự kiến 2,2 dB. Chênh 0,8 dB này có thể quyết định tuyến có còn dự phòng công suất hay không; các chuẩn khác thường được nhắc khi đối chiếu datasheet có trong tổng hợp các tiêu chuẩn ITU-T quan trọng với cáp quang.

Cấu trúc vỏ nào phù hợp với môi trường lắp đặt?

Cáp trong nhà, cáp treo ngoài trời, cáp luồn cống và cáp chôn trực tiếp có cấu trúc vỏ và gia cường khác nhau, nên cùng một hãng vẫn phải chọn đúng mã theo môi trường. Chọn sai cấu trúc là lỗi phổ biến hơn chọn sai hãng.

Thông số kỹ thuật chi tiết về cấu trúc từng mã phải lấy từ datasheet của hãng, vì các hãng khác nhau về vật liệu vỏ, cấp chịu lực và dải nhiệt độ làm việc. Nếu datasheet chỉ nêu “chống ẩm, chống chuột” mà không có con số hay tiêu chuẩn đi kèm, đó là thông tin chưa đủ để ra quyết định.

Điểm yếu của hai cách chọn phổ biến là gì?

Chọn theo tên hãng có rủi ro mã cáp thay đổi hoặc không đúng môi trường; chọn theo giá thấp nhất có rủi ro thiếu hồ sơ kỹ thuật. Cả hai cách đều dễ dẫn đến phải thay cáp sớm nếu không đối chiếu datasheet.

• Chọn theo tên hãng: hãng lớn thường có datasheet đầy đủ và hỗ trợ kỹ thuật rõ ràng, nhưng giá cao hơn, một số mã được hãng đổi hoặc thay thế theo thời gian, và vẫn có thể chọn nhầm cấu trúc vỏ so với môi trường. Hãy hỏi TCNET mã đang có hàng thay vì đặt theo mã cũ.
• Chọn theo giá thấp nhất: phù hợp với tuyến trong nhà, ngắn và ít rủi ro nếu mã cáp có datasheet rõ; điểm yếu là giá rẻ bất thường thường đi kèm datasheet thiếu hoặc không nêu phương pháp đo, nên không kiểm chứng được suy hao công bố.

Với tuyến đã lắp đặt, các dấu hiệu cáp xuống cấp được mô tả ở 5 dấu hiệu cho thấy cần thay cáp quang mới.

Các thương hiệu cáp quang trên TCNET so sánh bằng cách nào?

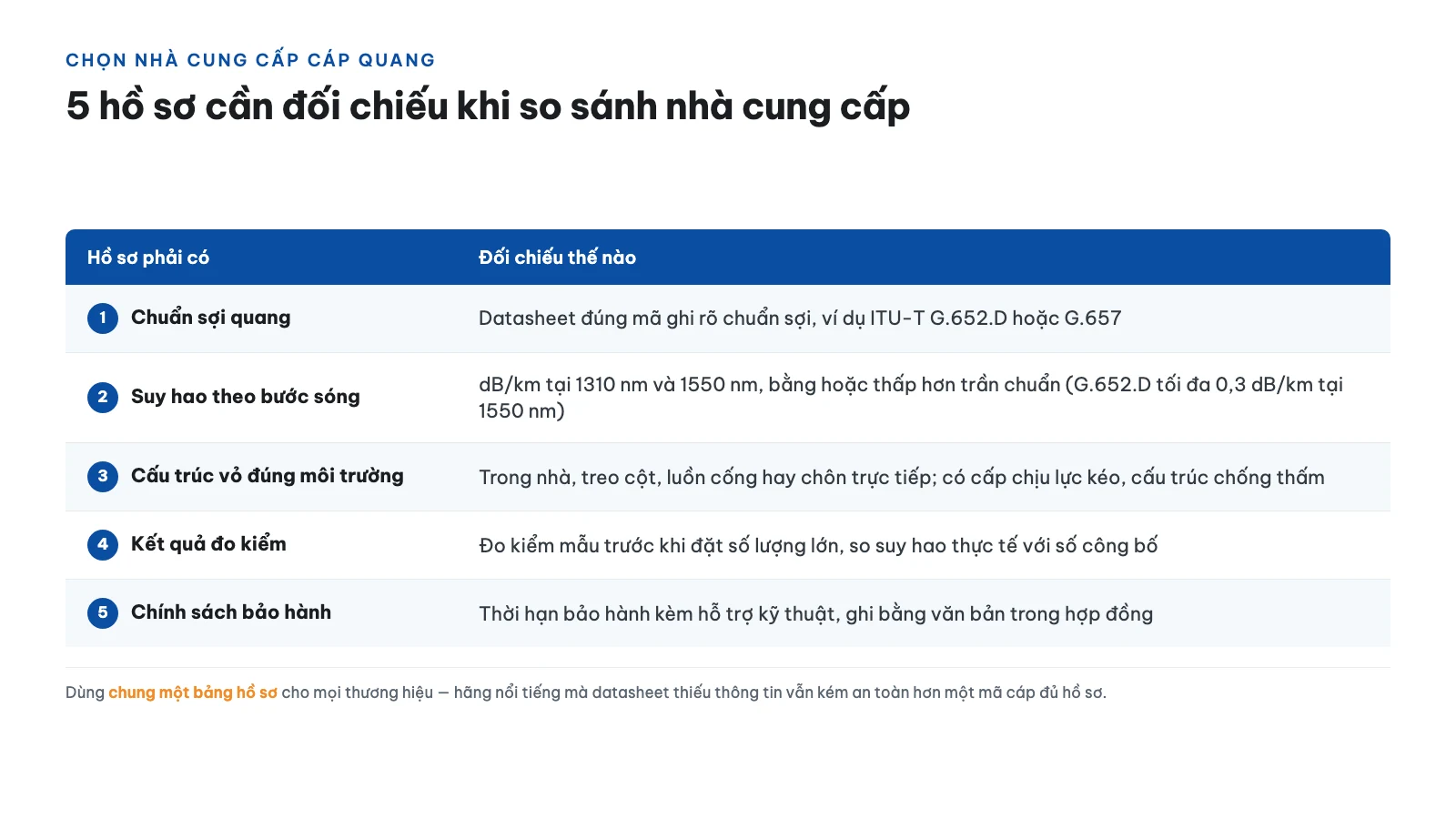

Dùng chung một bảng hồ sơ cho mọi thương hiệu: yêu cầu datasheet đúng mã, đối chiếu suy hao với trần chuẩn ITU-T, xác nhận cấu trúc vỏ theo môi trường, và so bảo hành. TCNET hiện có các nhóm sau để bắt đầu.

Bài này không xếp hạng các thương hiệu trên vì chưa có số liệu đo độc lập giữa chúng; khi cần so cụ thể giữa hai mã, hãy gửi datasheet hai mã cho TCNET để đối chiếu thông số theo bảng trên.

Chi phí vòng đời của tuyến cáp quang gồm những gì?

Chi phí vòng đời gồm giá cáp, chi phí thi công và hàn nối, chi phí bảo trì, chi phí thay thế sớm nếu vỏ cáp xuống cấp và chi phí gián đoạn khi sự cố. Giá cáp thường chỉ là một khoản trong tổng; với tuyến đi ngầm hoặc treo cột, thay cáp còn kéo theo chi phí kéo lại tuyến.

• Thi công ban đầu: chi phí kéo cáp và hàn nối không giảm khi chọn cáp rẻ hơn, nên chọn sai cáp đồng nghĩa phải thi công lại. Các mẹo giảm chi phí khi thi công cáp quang được tổng hợp trong một bài riêng của TCNET.
• Bảo trì: cáp có hồ sơ rõ giúp rút ngắn thời gian xác định nguyên nhân khi suy hao tăng.
• Thay thế sớm: tuổi thọ thực tế phụ thuộc điều kiện lắp đặt; hãy đọc tuổi thọ thực tế của cáp quang nhập khẩu trước khi dựa vào con số công bố.
• Gián đoạn dịch vụ: đánh giá theo mức thiệt hại mỗi giờ ngừng hoạt động của hệ thống, không chỉ theo chênh lệch giá cáp.

Nên chọn cáp quang thế nào theo từng quy mô dự án?

Dự án nhỏ trong nhà ưu tiên datasheet rõ ràng và cấu trúc trong nhà; tòa nhà và nhà xưởng cần tách tuyến trong nhà và ngoài trời; khu công nghiệp và hạ tầng viễn thông cần hồ sơ đầy đủ nhất và đo kiểm mẫu.

• Văn phòng nhỏ, ngân sách hạn chế: cáp trong nhà có datasheet rõ suy hao theo IEC 60794-2-11 là đủ; không cần cấu trúc gia cường ngoài trời. Vì sao: môi trường ổn định, chi phí kéo lại tuyến thấp.
• Tòa nhà hoặc nhà xưởng, tuyến vừa: dùng mã riêng cho đoạn ngoài trời (ống đệm chống thấm, chịu lực kéo) và đoạn trong nhà; yêu cầu đo kiểm mẫu trước khi đặt số lượng lớn. Vì sao: hai đoạn chịu điều kiện khác nhau, dùng một mã cho cả hai thường không tối ưu.
• Khu công nghiệp hoặc hạ tầng viễn thông: yêu cầu đủ bộ hồ sơ trong bảng datasheet ở trên, đo kiểm từng lô và cam kết hỗ trợ kỹ thuật dài hạn. Vì sao: quy mô lớn nên chi phí xử lý sự cố tăng theo chiều dài tuyến.

Khi nào không nên dùng cáp quang?

Không nên dùng cáp quang khi tuyến ngắn nằm trong phạm vi cáp đồng đáp ứng được băng thông, hoặc khi chỉ cần nối vài thiết bị trong cùng một phòng. Cáp quang đáng đầu tư khi cần khoảng cách xa, chống nhiễu điện từ hoặc băng thông cao.

Với tuyến ngắn trong tòa nhà, nên so thêm cáp đồng trước khi quyết định; bài chọn Cat5e, Cat6 hay Cat6A cho văn phòng giúp xác định khi nào cáp đồng là đủ. Khi tuyến cần cáp quang, các nhóm cáp theo thương hiệu đã liệt kê ở bảng phía trên.

Câu hỏi thường gặp

Cáp quang đắt tiền có luôn tốt hơn cáp rẻ không?

Không. Giá cao chưa chứng minh chất lượng; cần đối chiếu datasheet với trần chuẩn (ví dụ G.652.D tối đa 0,3 dB/km tại 1550 nm) và cấu trúc vỏ phù hợp môi trường. Cáp giá thấp có đủ hồ sơ vẫn phù hợp tuyến trong nhà.

Có nên yêu cầu đo kiểm mẫu trước khi mua số lượng lớn không?

Nên, đặc biệt khi làm việc với nhà cung cấp mới. Đo kiểm mẫu cho phép so suy hao thực tế với số công bố trong datasheet; chênh lệch lớn là dấu hiệu cần dừng đặt hàng.

Làm sao biết cáp phù hợp môi trường lắp đặt của mình?

Xác định điều kiện thực tế (trong nhà, treo cột, luồn cống, chôn trực tiếp) rồi so với cấu trúc vỏ ghi trong datasheet. Nếu datasheet không nêu cấp chịu lực kéo hay cấu trúc chống thấm, hãy yêu cầu hãng hoặc nhà phân phối bổ sung.

Cáp quang nhập khẩu có tuổi thọ khác với con số công bố không?

Có thể, vì tuổi thọ phụ thuộc chất lượng sợi, điều kiện môi trường và cách thi công. Bài về tuổi thọ cáp ở trên phân tích các yếu tố này; nên coi con số công bố là mục tiêu thiết kế chứ không phải cam kết tuyệt đối.

Nên yêu cầu gì trong hợp đồng mua cáp quang số lượng lớn?

Nên ghi datasheet cam kết theo mã, quyền đo mẫu trước khi nhận hàng đại trà, điều kiện đổi trả nếu lô hàng không đạt thông số, và thời hạn bảo hành kèm hỗ trợ kỹ thuật. Điều khoản bằng văn bản sẽ bảo vệ người mua tốt hơn cam kết miệng.
