Chọn cáp quang Outdoor: ADSS, luồn cống, chôn trực tiếp

Chọn cáp quang outdoor cần ưu tiên khả năng chịu thời tiết, chịu lực và loại sợi phù hợp với nhu cầu truyền dẫn. Cáp nên có vỏ HDPE dày, lớp giáp bảo vệ khi thi công chôn đất hoặc luồn cống, số sợi từ 2–144 FO đáp ứng hiện tại và dự phòng mở rộng. Trong bài viết dưới đây, Mạng Thành Công sẽ hướng dẫn bạn cách lựa chọn cáp quang outdoor đúng kỹ thuật, từ loại sợi single-mode/multi-mode đến cấu trúc cáp và phương án triển khai, giúp hệ thống hoạt động ổn định và bền lâu.

Giới thiệu về các loại cáp quang Outdoor trên thị trường

Cáp quang Outdoor được thiết kế chuyên dụng để truyền dẫn tín hiệu ánh sáng ở khoảng cách xa, lắp đặt tại các môi trường bên ngoài tòa nhà. Khác với cáp Indoor thường linh hoạt và dễ uốn cong, cáp Outdoor ưu tiên độ bền bỉ, khả năng chống thấm và chịu được tác động vật lý mạnh.

Các loại cáp Outdoor phổ biến hiện nay:

• Cáp quang treo (Aerial Cable): Thường có thêm dây gia cường bằng thép (hình số 8) để treo trên cột điện, chịu được sức gió và trọng lượng bản thân.
• Cáp quang luồn cống (Duct Cable): Có vỏ cứng, trơn để dễ dàng kéo trong các đường ống ngầm, thường có lớp băng thép chống gặm nhấm.
• Cáp quang chôn trực tiếp (Direct Buried): Loại “nồi đồng cối đá” nhất với lớp giáp kim loại dày để chịu được áp lực đất và sự tấn công của côn trùng, độ ẩm.
• Cáp quang dã chiến (Tactical Cable): Cực kỳ cơ động, lớp vỏ siêu bền, dùng cho các sự kiện ngoài trời hoặc mục đích quân sự.

Các tiêu chí quan trọng khi chọn cáp quang outdoor

Số sợi quang

Việc xác định số core (2, 4, 8, 12, 24, 48… lên đến 144 core) cực kỳ quan trọng để tối ưu chi phí:

• Nhu cầu hiện tại: Tính toán số sợi cần dùng cho các thiết bị hiện có.
• Dự phòng: Nên chọn dư ra để tránh việc phải kéo lại cáp mới khi cần mở rộng hệ thống, vì chi phí nhân công kéo cáp rất đắt đỏ.

Chuẩn Single-mode / Multi-mode

• Single-mode (SM): Có đường kính lõi nhỏ (9/125 um), sử dụng nguồn laser. Ưu điểm là khoảng cách truyền rất xa (hàng chục km) và băng thông lớn. Đây là lựa chọn hàng đầu cho các đường trục ngoài trời.
• Multi-mode (MM): Có lõi lớn hơn (50/125 um hoặc 62.5/125 um), sử dụng nguồn LED hoặc VCSEL. Chỉ dùng cho khoảng cách ngắn (dưới 2km). Thường dùng trong các khuôn viên nội bộ hoặc trung tâm dữ liệu.

Lớp vỏ bảo vệ (Jacket)

Vỏ cáp Outdoor thường làm bằng nhựa PE thay vì PVC. Nhựa PE có đặc tính cứng, chịu được tia cực tím (UV) và chống chọi thời tiết tốt hơn. Ngoài ra, tùy môi trường mà vỏ có thêm:

• Lớp giáp thép: Chống chuột, gián và các tác động cơ học.
• Hợp chất chống thấm: Thường là lớp gel hoặc băng chống thấm để ngăn nước xâm nhập vào lõi quang.

Khả năng chịu lực kéo

Khi kéo cáp qua các khoảng cột hoặc luồn trong cống dài, cáp phải chịu lực căng rất lớn.

• Cáp phải có thành phần gia cường (thanh FRP hoặc sợi Aramid/Kevlar).
• Nếu lực kéo vượt quá giới hạn, sợi quang bên trong sẽ bị giãn dẫn đến suy hao tín hiệu hoặc đứt gãy ngầm.

Điều kiện môi trường

• Nắng (UV): Vỏ cáp không được giòn, nứt dưới ánh nắng gắt.
• Nước: Khả năng chống ẩm và chống nước xâm nhập theo chiều dọc.
• Đất: Đối với cáp chôn, phải chịu được tính axit/kiềm của đất.
• Hóa chất: Trong các khu công nghiệp, vỏ cáp cần kháng được dầu và các hóa chất ăn mòn.

Tiêu chuẩn kỹ thuật & Xuất xứ

• Tiêu chuẩn: Kiểm tra các tiêu chuẩn như ITU-T (G.652D, G.655), TIA/EIA, hoặc tiêu chuẩn chống cháy, chống nước IP.
• Xuất xứ: Các hãng lớn như CommScope, Alantek, LS, hoặc các nhà sản xuất nội địa uy tín (Vinacap, Postef) sẽ có đầy đủ giấy tờ CO/CQ, đảm bảo thông số suy hao thấp và độ bền cao.

Các phương án thi công phổ biến hiện nay

Treo cáp ngoài trời

Đây là phương án phổ biến nhất tại Việt Nam nhờ chi phí thấp và triển khai nhanh. Cáp thường được treo trên hệ thống cột điện lực hoặc cột viễn thông có sẵn. Loại cáp sử dụng thường là cáp hình số 8 (có dây gia cường kim loại đính kèm) hoặc cáp tự hành ADSS.

Điểm cần lưu ý nhất khi thi công treo là độ võng của cáp phải nằm trong giới hạn cho phép để tránh bị đứt khi có gió bão và phải đảm bảo khoảng cách an toàn giao thông bên dưới.

Luồn cáp qua ống/cống

Phương án này thường được áp dụng trong các khu đô thị hiện đại hoặc các khu công nghiệp có hạ tầng ngầm hóa. Cáp được kéo bên trong các ống nhựa xoắn HDPE hoặc ống nhựa phẳng đã được đặt sẵn dưới lòng đất.

Ưu điểm của phương án này là bảo vệ cáp tối đa trước tác động của môi trường và các tác nhân vật lý bên ngoài. Tuy nhiên, việc thi công đòi hỏi phải có hệ thống hố ga (handhole/manhole) định kỳ để kéo cáp và dự phòng chiều dài cáp khi cần xử lý sự cố.

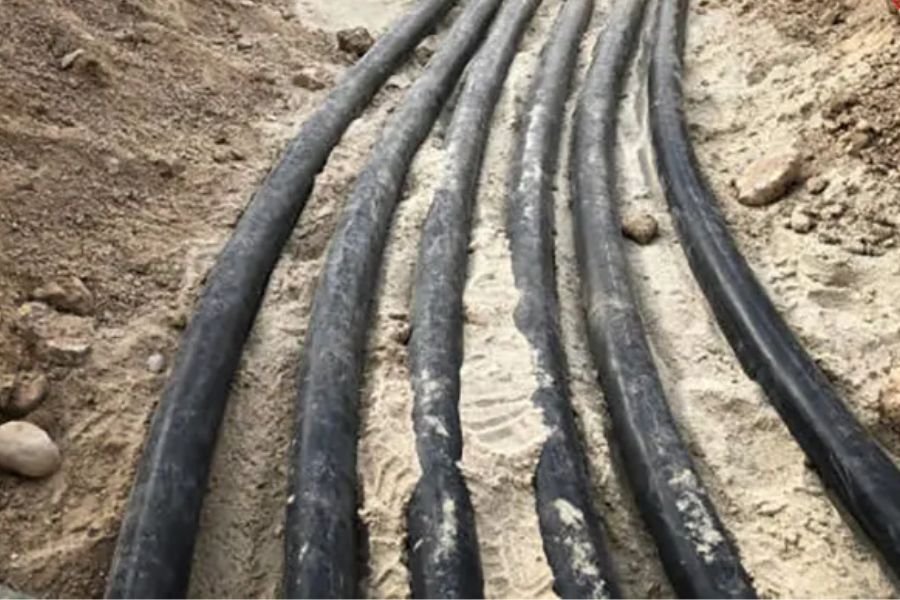

Chôn cáp trực tiếp dưới đất

Đây là phương án thi công phức tạp và tốn kém nhất, thường dùng cho các đường trục xuyên tỉnh hoặc môi trường yêu cầu độ bảo mật cao. Cáp được đặt trực tiếp trong rãnh đào sâu (thường từ 0.8m đến 1.2m) và được bao phủ bởi các lớp cát mịn, gạch bảo vệ và băng cảnh báo phía trên.

Loại cáp dùng cho phương án này bắt buộc phải có lớp giáp thép (Armored) dày dặn để chống lại áp lực của đất, sự thâm nhập của độ ẩm và đặc biệt là sự tấn công của các loài gặm nhấm.

Tiêu chuẩn kỹ thuật thường áp dụng

Mọi phương án thi công đều phải tuân thủ nghiêm ngặt các bộ tiêu chuẩn để đảm bảo độ ổn định của mạng lưới. Các tiêu chuẩn phổ biến bao gồm ITU-T G.652 (cho sợi quang Single-mode), TCVN 8696:2011 (về mạng ngoại vi viễn thông), và các tiêu chuẩn về bán kính uốn cong (thường tối thiểu gấp 20 lần đường kính cáp khi đang kéo). Ngoài ra, việc đo kiểm suy hao bằng máy OTDR sau khi thi công là bước bắt buộc để xác nhận chất lượng đường truyền trước khi bàn giao.

Bảng so sánh ADSS – Luồn Cống – Chôn Trực Tiếp

Để chọn cáp quang outdoor phù hợp với từng điều kiện triển khai thực tế, bảng so sánh dưới đây sẽ giúp bạn nhìn rõ sự khác biệt giữa ba phương án phổ biến hiện nay gồm ADSS, luồn cống và chôn trực tiếp, dựa trên các tiêu chí quan trọng như môi trường sử dụng, thi công, độ bền và tuổi thọ khai thác

Nên chọn cáp quang outdoor nào?

Việc lựa chọn đúng loại cáp quang outdoor theo môi trường lắp đặt và mục đích sử dụng sẽ giúp hệ thống vận hành ổn định, bền bỉ và tối ưu chi phí đầu tư:

Treo cột điện, kéo đường dài

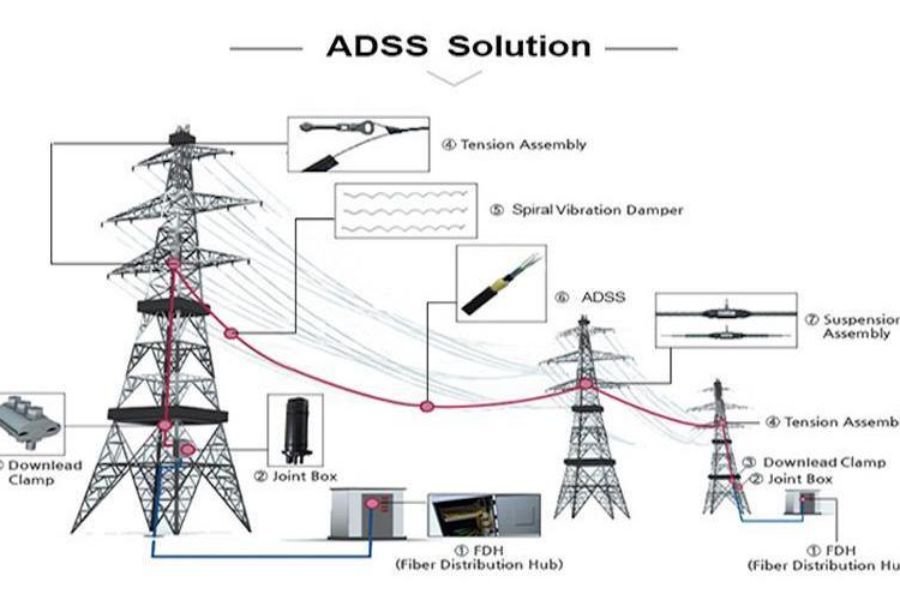

Với các tuyến treo trên cột điện, khoảng cách kéo dài và chịu tác động trực tiếp của gió, nắng mưa, nên ưu tiên cáp quang ADSS (All-Dielectric Self-Supporting).

Loại cáp này có khả năng tự chịu lực, không cần dây thép treo phụ, hạn chế nhiễu điện và an toàn khi đi chung hạ tầng điện lực. Lớp vỏ PE chống tia UV giúp cáp vận hành ổn định trong thời gian dài, đặc biệt phù hợp cho backbone ngoài trời, tuyến liên xã, liên khu vực.

Hạ tầng đô thị, khu công nghiệp

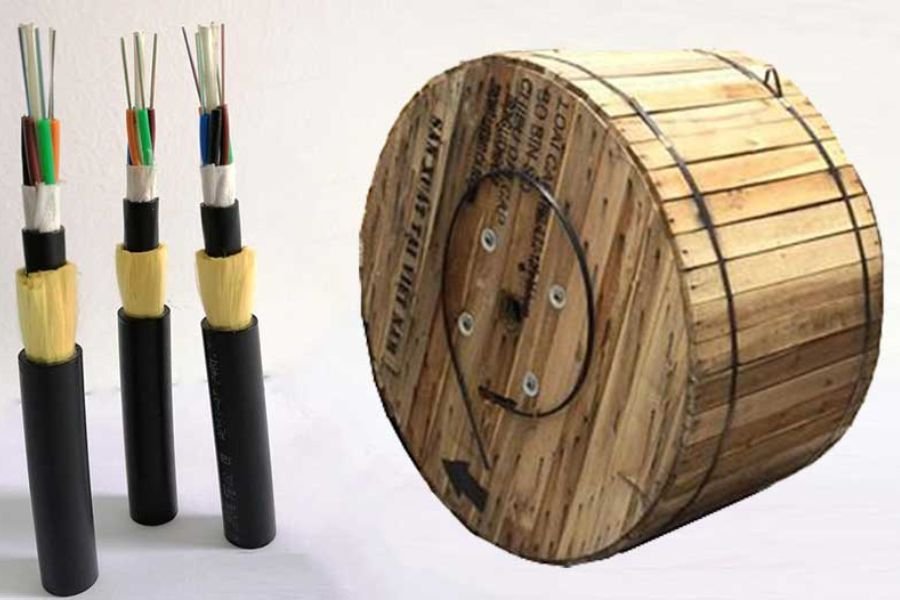

Trong môi trường đô thị hoặc khu công nghiệp đã có sẵn hệ thống cống, hầm kỹ thuật, cáp quang luồn cống (duct cable) là lựa chọn tối ưu.

Cáp được đặt trong ống bảo vệ giúp hạn chế va đập cơ học, tránh ảnh hưởng thời tiết, dễ bảo trì và nâng cấp khi cần mở rộng mạng. Phương án này phù hợp với các tuyến truyền dẫn ổn định, yêu cầu tính thẩm mỹ cao và tuổi thọ lâu dài.

Khu vực đất trống, công trình ngầm

Đối với khu vực đất trống, nông thôn hoặc công trình phải đi ngầm, nên sử dụng cáp quang chôn trực tiếp (direct burial), ưu tiên loại armored có lớp thép bảo vệ.
Cáp chôn trực tiếp có khả năng chống nước, chống ẩm, chống chuột cắn tốt, thích hợp cho tuyến dài và môi trường đất ẩm. Để tăng độ bền, nên kết hợp thêm ống HDPE hoặc cát đệm khi thi công.

Dự án ISP, FTTH, camera, truyền dẫn

Với các dự án ISP, FTTH, hệ thống camera giám sát hoặc truyền dẫn dữ liệu, việc chọn cáp cần linh hoạt theo từng đoạn tuyến:

• ADSS cho các đoạn treo cột, kéo dài ngoài trời.
• Cáp luồn cống cho khu dân cư, đô thị, khu công nghiệp.
• Cáp chôn trực tiếp armored cho tuyến ngầm, khu vực đất trống hoặc vùng ít hạ tầng.

Ngoài ra, nên ưu tiên single mode, số sợi đủ dùng và có dự phòng để đảm bảo khả năng mở rộng trong tương lai.

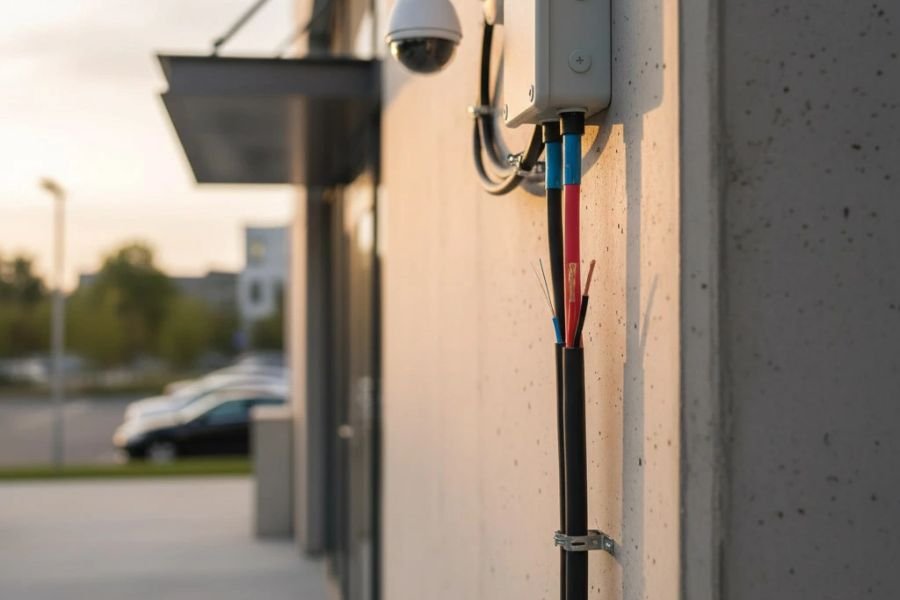

Những lỗi thường gặp khi chọn sai cáp quang outdoor

Trong quá trình chọn cáp quang outdoor, nhiều đơn vị gặp phải các lỗi phổ biến dưới đây, dẫn đến suy hao tín hiệu, nhanh xuống cấp và phát sinh chi phí sửa chữa:

• Dùng cáp indoor cho môi trường outdoor: Cáp trong nhà không có khả năng chống nắng, chống nước, dễ giòn vỏ và hỏng nhanh khi lắp ngoài trời.

• Chọn sai kết cấu chịu lực: Không phù hợp với phương án treo, chôn hay luồn cống khiến cáp dễ đứt, võng hoặc biến dạng sau thời gian ngắn.

• Thi công không đúng phương án cáp: Treo cáp chôn trực tiếp hoặc luồn cống nhưng không có ống bảo vệ làm giảm tuổi thọ cáp.

• Không tính đến yếu tố mở rộng sau này: Chọn số sợi quá ít gây thiếu tài nguyên khi nâng cấp, phải kéo lại tuyến mới tốn kém.

Câu hỏi thường gặp

ADSS có chôn được không?
Không khuyến khích. ADSS được thiết kế để treo trên không, không phù hợp môi trường đất ẩm và áp lực cơ học khi chôn.

Cáp luồn cống có dùng ngoài trời không?
Có. Khi đặt trong ống cống hoặc hầm kỹ thuật, cáp vẫn hoạt động tốt ngoài trời và ít chịu tác động thời tiết.

Cáp chôn trực tiếp có cần ống bảo vệ?
Nên có. Dùng thêm ống HDPE hoặc lớp đệm giúp tăng độ bền, chống chuột cắn và kéo dài tuổi thọ cáp.

Nên chọn loại nào cho FTTH?
Tùy tuyến triển khai: ADSS cho đoạn treo cột, luồn cống cho khu đô thị, chôn trực tiếp cho tuyến ngầm hoặc đất trống.

Tuổi thọ cáp outdoor bao lâu?
Trung bình 15–30 năm, phụ thuộc loại cáp, môi trường lắp đặt và chất lượng thi công.

Tóm lại, lựa chọn đúng loại cáp phù hợp với môi trường treo, luồn cống hay chôn trực tiếp sẽ quyết định độ ổn định và tuổi thọ của toàn bộ hệ thống truyền dẫn. Khi chọn cáp quang outdoor, cần cân nhắc kỹ cấu trúc chịu lực, lớp vỏ bảo vệ, loại sợi, số sợi và phương án thi công để đảm bảo vận hành bền bỉ, dễ mở rộng và tối ưu chi phí lâu dài.
