Tích Hợp Converter Quang Vào Hệ Thống SCADA Đảm Bảo Truyền Thông
Converter quang phù hợp cho hệ thống SCADA phải đáp ứng 5 yêu cầu khác biệt hoàn toàn so với converter dân dụng: hỗ trợ giao thức truyền thông công nghiệp, độ trễ xác định (deterministic latency), dải nhiệt độ rộng, khả năng chống nhiễu điện từ (EMI) cao và tính năng dự phòng đường truyền. Thiếu bất kỳ yếu tố nào trong số này đều có thể gây mất điều khiển hoặc sai lệnh trong hệ thống tự động hóa công nghiệp.

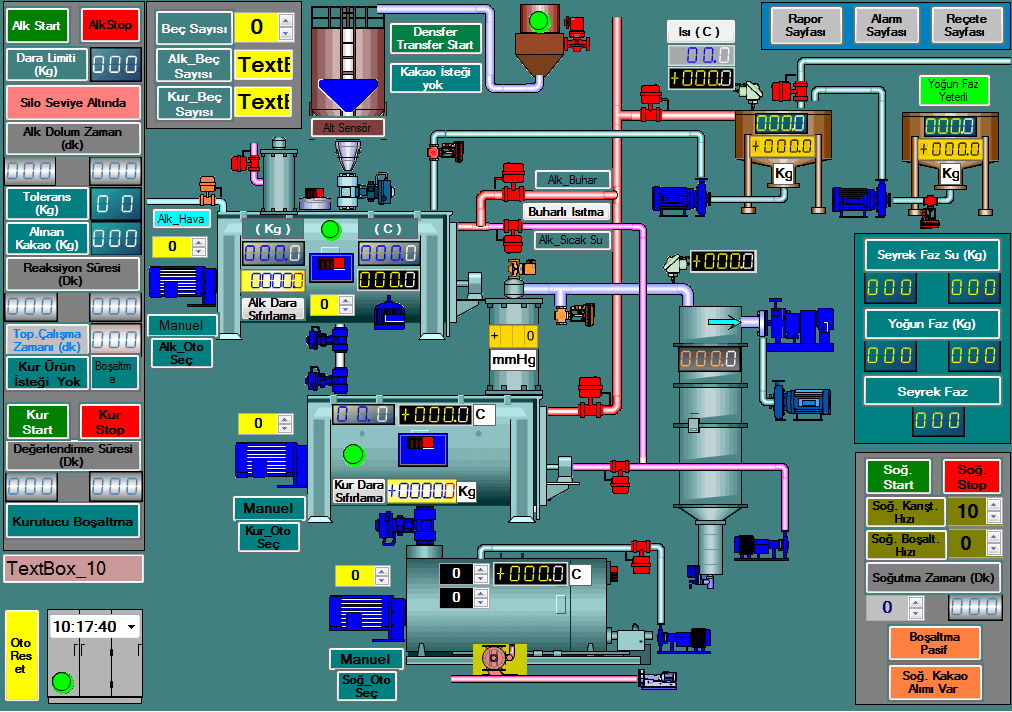

Vai Trò Của Converter Quang Trong Hệ Thống SCADA
Trong kiến trúc SCADA hiện đại, converter quang kết nối 3 tầng chính: tầng điều khiển (PLC/RTU tại trạm), tầng truyền dẫn (backbone cáp quang) và tầng giám sát (SCADA server trung tâm). Converter đảm nhận việc chuyển đổi tín hiệu ở hai đầu kết nối, cho phép truyền dữ liệu điều khiển qua khoảng cách hàng chục đến hàng trăm kilomet mà không bị suy giảm tín hiệu hay nhiễu từ thiết bị công nghiệp xung quanh.
Ưu điểm cáp quang so với cáp đồng trong môi trường SCADA bao gồm: cách ly điện hoàn toàn giữa hai đầu (không có ground loop), miễn nhiễm với nhiễu điện từ từ động cơ và biến tần, và băng thông đủ lớn để tích hợp thêm camera giám sát và hệ thống phụ trợ trên cùng hạ tầng.
Năm Yêu Cầu Kỹ Thuật Khi Chọn Converter Quang Cho SCADA
1. Hỗ Trợ Giao Thức Truyền Thông Công Nghiệp
Hệ thống SCADA thường dùng Modbus RTU/TCP, DNP3, IEC 60870-5-101/104 hoặc PROFIBUS — các giao thức này có yêu cầu timing chặt chẽ khác với Ethernet thông thường. Converter quang Serial-to-Fiber (RS-232/485/422) phải truyền trong suốt (transparent) mà không thay đổi timing frame của giao thức. Converter Ethernet-to-Fiber dùng cho Modbus TCP và IEC 104 cần hỗ trợ Jumbo Frame và QoS để ưu tiên lưu lượng điều khiển.
2. Độ Trễ Thấp Và Xác Định
SCADA yêu cầu độ trễ truyền dẫn dưới 10ms cho hầu hết ứng dụng điều khiển phân tán, và dưới 4ms cho ứng dụng bảo vệ relay trong hệ thống điện (theo IEC 61850 GOOSE). Converter quang công nghiệp đạt chuẩn thường có store-and-forward latency dưới 1ms — đủ đáp ứng cho phần lớn ứng dụng SCADA thực tế.
3. Dải Nhiệt Độ Hoạt Động Rộng
Trạm RTU ngoài trời, trạm biến áp và nhà máy xử lý thường có nhiệt độ môi trường từ -20°C đến +70°C. Converter quang công nghiệp dòng extended temperature (-40°C đến +85°C) đảm bảo hoạt động ổn định trong mọi điều kiện thời tiết Việt Nam, kể cả khu vực Tây Nguyên về mùa đông hay đồng bằng về mùa hè.
4. Khả Năng Chống Nhiễu Điện Từ EMI

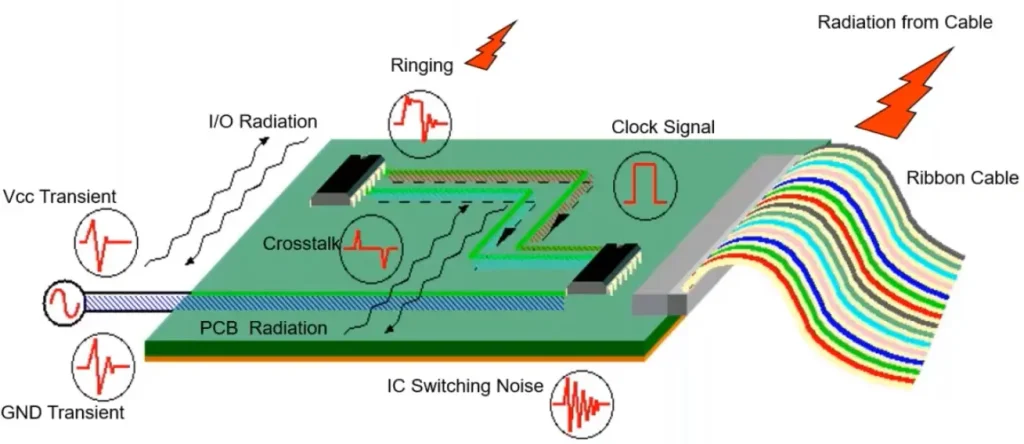

Môi trường SCADA điện lực và công nghiệp nặng có mức nhiễu điện từ rất cao từ máy biến áp, đường dây điện cao thế và thiết bị đóng cắt. Converter quang cần đạt chuẩn IEC 61000-4-5 (chống surge 2kV/4kV) và IEC 61000-4-4 (chống burst 2kV) — hai tiêu chuẩn bắt buộc cho thiết bị lắp trong tủ điều khiển gần thiết bị điện công suất lớn.
5. Tính Năng Dự Phòng Đường Truyền
Hệ thống SCADA điện lực và hạ tầng quan trọng cần uptime 99.99% — tương đương dưới 53 phút downtime mỗi năm. Converter quang hỗ trợ STP (Spanning Tree Protocol) hoặc RSTP cho phép tạo vòng ring dự phòng: khi một đoạn cáp đứt, đường truyền tự động chuyển sang đường dự phòng trong vòng 50ms (RSTP) hoặc dưới 20ms (ring protocol độc quyền như ERPS/G.8032).
Sơ Đồ Kết Nối Converter Quang Trong SCADA Điển Hình
| Tầng | Thiết bị | Loại converter phù hợp | Chuẩn giao thức |
|---|---|---|---|
| Trạm RTU ngoài trời | PLC + Sensor | Serial Fiber Converter RS-485 | Modbus RTU, DNP3 |
| Tủ điều khiển nhà máy | HMI + PLC | Industrial Ethernet Converter | Modbus TCP, PROFINET |
| Trạm biến áp 110kV | IED + Relay | Hardened Ethernet Switch + Converter | IEC 61850, GOOSE |
| Trung tâm điều khiển | SCADA Server | Rack-mount Fiber Converter | IEC 60870-5-104 |
Lỗi Phổ Biến Khi Tích Hợp Converter Quang Vào SCADA
Có 4 lỗi thiết kế thường gặp nhất trong các dự án SCADA tại Việt Nam:
- Dùng converter dân dụng cho môi trường công nghiệp: Converter dân dụng thiếu chứng nhận EMI, dễ bị nhiễu và hỏng sớm trong môi trường tủ điện công nghiệp
- Không tính đến độ trễ tích lũy: Chuỗi nhiều converter nối tiếp cộng dồn latency — cần tính tổng delay cho toàn bộ đường truyền, không chỉ từng thiết bị riêng lẻ
- Bỏ qua dự phòng đường truyền: Một điểm hỏng duy nhất (single point of failure) có thể làm mất điều khiển toàn bộ phân vùng
- Không khớp tốc độ baud Serial: Converter Serial Fiber phải cấu hình đúng baud rate, stop bit và parity khớp với thiết bị đầu cuối — sai một thông số làm mất kết nối hoàn toàn
Câu Hỏi Thường Gặp Về Converter Quang Trong SCADA
1. Nên dùng converter Ethernet hay Serial Fiber cho SCADA?
Phụ thuộc vào giao thức PLC/RTU đang dùng. Nếu PLC có cổng Ethernet và dùng Modbus TCP hoặc IEC 60870-5-104 — dùng converter Ethernet Fiber. Nếu RTU chỉ có cổng RS-232/485 dùng Modbus RTU hoặc DNP3 — cần converter Serial Fiber đúng chuẩn giao diện.
2. Khoảng cách tối đa truyền tín hiệu SCADA qua converter quang là bao nhiêu?
Converter Ethernet Fiber dùng cáp quang single-mode đạt 20km đến 120km tùy module SFP. Converter Serial Fiber cũng đạt khoảng cách tương tự. Với hệ thống truyền dẫn quốc gia hàng trăm km, cần thêm bộ khuếch đại quang (EDFA) hoặc trạm lặp.
3. Converter quang có ảnh hưởng đến độ bảo mật của hệ thống SCADA không?
Không trực tiếp, nhưng cần lưu ý: một số converter công nghiệp có cổng quản lý web — cần tắt hoặc bảo mật cổng này theo tiêu chuẩn IEC 62443 để tránh truy cập trái phép. Bản thân cáp quang khó bị nghe lén hơn cáp đồng, là ưu điểm bảo mật vật lý.
4. TCNET cung cấp converter quang nào phù hợp cho SCADA?
TCNET cung cấp converter quang công nghiệp dòng hardened với dải nhiệt độ -40°C đến +85°C, chứng nhận IEC 61000, hỗ trợ RSTP và DIN rail mounting — đáp ứng đầy đủ yêu cầu SCADA điện lực và hạ tầng công nghiệp. Quý khách liên hệ hotline 028.6285.0999 để được tư vấn theo topology cụ thể của dự án.
