Vệ sinh đầu nối quang MTP/MPO trong datacenter mật độ cao là kỹ năng thiết yếu — một ferrule MTP 12-fiber bẩn có thể gây lỗi đồng thời trên 4 lane của kết nối 40G QSFP+, làm interface down và tốn thời gian troubleshoot không cần thiết. Tiêu chuẩn IEC 61300-3-35 quy định rõ tiêu chí sạch và quy trình kiểm tra bằng fiber inspection scope.

Tại Sao MTP/MPO Khó Vệ Sinh Hơn LC/SC

Ferrule MTP chứa 8, 12 hoặc 24 sợi quang song song trong diện tích khoảng 6.4×2.5mm — mật độ cực cao so với ferrule LC đơn sợi. Ba thách thức kỹ thuật đặc thù:

Bụi ở giữa array khó tiếp cận: Bụi bám vào sợi giữa (position 6–7 của MTP-12) khó làm sạch bằng que vệ sinh thông thường vì không đủ lực ở vùng trung tâm
Dầu từ tay gây ô nhiễm diện rộng: Một vết tay đặt nhầm vào ferrule MTP làm bẩn nhiều sợi cùng lúc, cần nhiều chu kỳ vệ sinh hơn so với đầu nối đơn sợi
Kiểm tra đòi hỏi scope chuyên dụng: Fiber inspection scope thông thường không đủ trường nhìn để kiểm tra toàn bộ 12 sợi cùng lúc — cần MTP inspection scope hoặc scope có chế độ MTP array

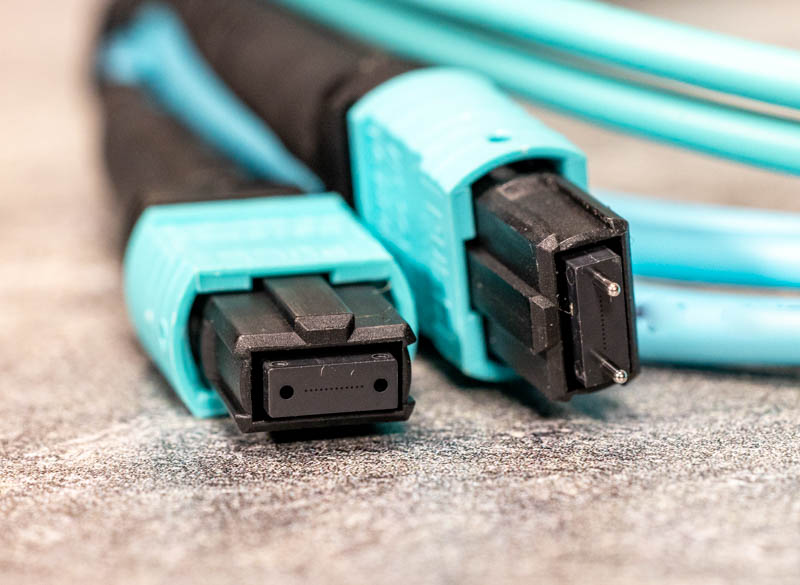

Tại Sao MTPMPO Khó Vệ Sinh Hơn LCSC

Dụng Cụ Vệ Sinh MTP/MPO Cần Thiết

Dụng cụ	Dùng cho	Lưu ý
MTP One-click cleaner	Đầu nối cắm vào adapter (mating surface)	Chọn đúng loại MTP male/female
MTP ferrule cleaner stick	Ferrule lộ ra ngoài (chưa cắm)	Dùng kết hợp IPA 99%+ cho bụi dầu
MTP inspection scope	Kiểm tra sau vệ sinh	Độ phân giải ≥200x, chế độ MTP array
Isopropyl Alcohol (IPA) 99%+	Tẩy dầu mỡ trước bước lau khô	Không dùng cồn thông thường <96%
Canned air (khí nén khô)	Thổi bụi lỏng lẻo trước khi lau	Giữ bình thẳng, không nghiêng >45°

Quy Trình Vệ Sinh MTP/MPO 4 Bước Theo IEC 61300-3-35

Bước 1: Kiểm Tra Trước Khi Vệ Sinh (Pre-clean Inspection)

Dùng MTP fiber scope kiểm tra ferrule trước — ghi lại loại ô nhiễm (dust particle, oil contamination, scratches) và vị trí. Bước này giúp chọn phương pháp vệ sinh phù hợp và xác nhận hiệu quả sau khi làm sạch. Nếu thấy vết xước sâu (scratch trong vùng core) — đầu nối có thể cần thay thế, không thể làm sạch.

Bước 2: Thổi Bụi Lỏng (Dry Blow)

Dùng canned air thổi bụi lỏng lẻo khỏi ferrule trong 2–3 giây, giữ bình cách 5–10cm, góc 45° so với bề mặt ferrule. Không dùng hơi miệng — hơi thở chứa nước và CO2 làm ẩm bề mặt, bụi dính chặt hơn. Bước này loại bỏ bụi nhỏ không dính, tránh cọ vào và tạo vết xước khi lau tiếp theo.

Bước 3: Lau Ferrule (Wet + Dry Clean)

Với MTP one-click cleaner: cắm thẳng vào đầu MTP, bấm một lần nhẹ và rút ra — băng vệ sinh di chuyển qua toàn bộ bề mặt ferrule. Không bấm nhiều lần liên tiếp với cùng one-click — mỗi lần dùng một đoạn băng mới, băng cũ đã bẩn sẽ tái ô nhiễm. Với đầu nối chưa cắm vào adapter: dùng ferrule cleaner stick nhúng IPA 99%, lau nhẹ theo một chiều dọc sợi quang (không lau vòng tròn), sau đó lau khô bằng stick sạch khô.

Bước 4: Kiểm Tra Sau Vệ Sinh (Post-clean Inspection)

Kiểm tra lại bằng MTP scope theo tiêu chí IEC 61300-3-35:

Zone A (core/cladding, r≤25μm): Không được có hạt bụi >3μm, không scratch
Zone B (cladding, 25μm<r≤120μm): Không hạt bụi >10μm, không quá 5 hạt <10μm
Zone C (adhesive, 120μm<r≤250μm): Không hạt bụi >20μm
Zone D (ferrule edge, r>250μm): Không vật liệu ngoại lai có thể di chuyển vào zone trên

Nếu chưa đạt — lặp lại bước 3, tối đa 3 lần. Nếu sau 3 lần vẫn chưa sạch — kiểm tra xem có ô nhiễm dầu cứng đầu cần IPA ngâm lâu hơn hoặc scratch không thể làm sạch.

Lỗi Phổ Biến Khi Vệ Sinh MTP Trong Datacenter

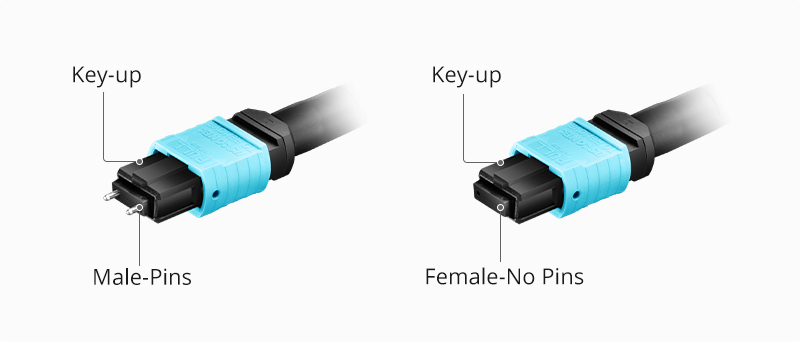

Dùng một-click cleaner cho cả male và female: MTP male có 2 chốt định vị nhô ra — cần cleaner đúng loại, không dùng lẫn
Vệ sinh một đầu, bỏ qua đầu kia: Cắm đầu sạch vào đầu bẩn làm tái ô nhiễm ngay lập tức — luôn vệ sinh cả hai đầu kết nối
Không kiểm tra sau vệ sinh: One-click cleaner không đảm bảo 100% sạch — kiểm tra bằng scope là bước bắt buộc trong môi trường datacenter 40G/100G+
Để ferrule lộ ra sau khi vệ sinh: Ferrule sạch bụi lại nhanh chóng khi lộ không khí datacenter — cắm ngay vào adapter hoặc đậy dust cap sạch

Lỗi phổ biến khi vệ sinh MTP

Câu Hỏi Thường Gặp Về Vệ Sinh MTP Datacenter

1. Bao lâu nên vệ sinh đầu nối MTP một lần?

Vệ sinh và kiểm tra mỗi khi tháo và cắm lại — không có chu kỳ thời gian cố định. Đầu nối cắm cố định và không tháo ra không cần vệ sinh định kỳ. Khi troubleshoot tăng suy hao bất thường trên link MTP, kiểm tra đầu nối là bước đầu tiên.

2. Suy hao MTP/MPO bao nhiêu là bình thường?

Suy hao insertion loss cho mỗi mặt phẳng kết nối MTP: ≤0.35dB (typical) và ≤0.6dB (max) theo IEC 61754-7. Suy hao >1dB/kết nối gần như chắc chắn là vấn đề vệ sinh hoặc alignment.

3. TCNET cung cấp dụng cụ vệ sinh MTP/MPO không?

Có. TCNET cung cấp bộ dụng cụ vệ sinh và kiểm tra đầu nối quang đầy đủ cho LC, SC và MTP/MPO. Quý khách liên hệ hotline 028.6285.0999 để được tư vấn chọn đúng loại theo đầu nối và tần suất sử dụng.
