Mismatch Singlemode Và Multimode Là Gì? Cách Nhận Biết Và Xử Lý
Mismatch singlemode và multimode là một trong những lỗi dễ mắc nhất trong triển khai hệ thống quang — hai loại sợi dùng cùng đầu nối LC/SC vật lý, không thể phân biệt bằng mắt thường khi nhìn vào đầu patch cord. Hậu quả: link không UP hoặc BER cực cao mà không rõ nguyên nhân.
Tại Sao Mismatch Gây Suy Hao Lớn
Khi ánh sáng đi từ SM (core 9μm) sang MM (core 50μm), phần lớn tín hiệu đi vào — suy hao nhỏ (0.5–2dB). Nhưng chiều ngược lại — từ MM sang SM — chỉ phần ánh sáng nằm trong vùng 9μm trung tâm của MM được ghép vào SM, phần còn lại mất. Đây là mismatch nghiêm trọng nhất, gây suy hao 10–20dB.
Ngoài suy hao, mismatch còn gây phản xạ ngược cao (poor return loss) làm nhiễu laser nguồn phát.
Cách Nhận Biết Mismatch Trong Thực Tế
| Dấu hiệu | Cách kiểm tra | Kết quả khi mismatch |
|---|---|---|
| Link không UP dù đầu nối sạch | Đo Rx power bằng power meter | Rx power thấp hơn sensitivity 10–20dB |
| DDM báo Rx power rất thấp | show interface transceiver | Rx power dưới -30dBm dù tuyến ngắn |
| Màu jacket cáp | Kiểm tra vỏ cáp và patch cord | SM: vàng/xanh, MM: cam/xám/nâu |
| Module SFP loại | Xem model module SFP hai đầu | Một đầu SM SFP, đầu kia MM SFP |
Nguyên Nhân Phổ Biến Gây Mismatch
- Mua thêm patch cord không đúng loại: Vội vàng mua patch cord LC-LC mà không kiểm tra SM/MM — vỏ màu giống nhau dễ nhầm
- Dùng lại cáp từ hệ thống cũ: Hệ thống cũ dùng MM (phổ biến trước 2010), hệ thống mới dùng SM — ghép chung gây mismatch
- Nhầm module SFP: Kho dự phòng để lẫn SFP SM và MM cùng chỗ, không dán nhãn rõ ràng
- ODF đấu nhầm port: ODF có cả panel SM và MM, kỹ thuật viên đấu nhầm sang panel khác loại
Giải Pháp Xử Lý Khi Phát Hiện Mismatch
Có 3 cách xử lý tùy điều kiện:
- Thay patch cord đúng loại: Cách đơn giản nhất — thay toàn bộ patch cord trên tuyến về cùng một loại (SM hoặc MM)
- Dùng SM-to-MM mode conditioner: Thiết bị ghép nối chuyển đổi giữa SM và MM, có suy hao 2–3dB — chấp nhận được nếu link budget đủ và không thể thay cáp
- Thay module SFP đồng nhất: Nếu switch hai đầu dùng khác loại module, thay để cùng SM hoặc cùng MM
Câu Hỏi Thường Gặp Về Mismatch SM/MM
1. Làm thế nào phân biệt cáp SM và MM bằng mắt thường?

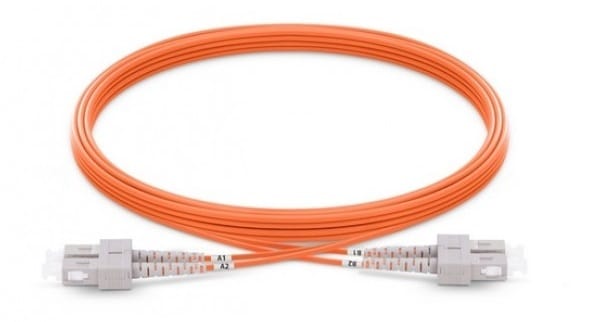

Màu jacket: SM thường vàng (OS2) hoặc xanh dương (OS1). MM thường cam (OM1/OM2), nâu/tím (OM3) hoặc xanh lá aqua (OM4). Patch cord SM/APC màu xanh lá. Tuy nhiên không có quy định màu bắt buộc — cách chắc chắn nhất là đo đường kính core bằng fiber scope hoặc xem nhãn trên vỏ patch cord.
2. Module SFP SM có thể kết nối với switch dùng MM không?
Module SFP không quyết định loại sợi cáp kết nối — SFP SM phát bước sóng 1310nm/1550nm cần cáp SM để đạt hiệu suất đúng spec. Cắm cáp MM vào SFP SM gây mismatch và suy hao cao như đã phân tích.
3. TCNET cung cấp patch cord SM và MM đúng chuẩn không?
Có. TCNET cung cấp patch cord LC/SC single-mode và multimode OM3/OM4 có nhãn rõ ràng, đo kiểm insertion loss trước khi xuất kho. Quý khách liên hệ hotline 028.6285.0999 để đặt hàng đúng loại theo hệ thống đang sử dụng.
