Nên mua OTDR hay máy đo công suất quang cho đội thi công FTTH
Nên mua OTDR hay máy đo công suất trước? Với đội thi công FTTH mới, câu trả lời là máy đo công suất quang kèm nguồn phát, vì đây là phép đo suy hao bắt buộc cho mọi tuyến theo TIA-568 (gọi là Tier 1). OTDR là bước bổ sung (Tier 2), cần khi phải định vị lỗi trên tuyến dài, đánh giá từng mối hàn hoặc khi chủ đầu tư yêu cầu file trace trong hồ sơ nghiệm thu. Bài viết dành cho chủ đội và kỹ thuật viên đang lập kế hoạch mua thiết bị đo, so sánh chức năng, chi phí, các tình huống thực tế và lộ trình đầu tư theo giai đoạn.
OTDR và máy đo công suất quang khác nhau ở điểm nào?
Máy đo công suất quang đo lượng ánh sáng đến được đầu thu, nên cho biết tổng suy hao của cả tuyến. OTDR phát xung vào một đầu sợi và đo ánh sáng tán xạ, phản xạ ngược về, nên vẽ được biểu đồ suy hao theo khoảng cách và chỉ ra vị trí từng connector, mối hàn, điểm uốn hoặc điểm đứt.
| Tiêu chí | Nguồn phát + máy đo công suất | OTDR |
|---|---|---|
| Kết quả chính | Tổng suy hao tuyến (dB), công suất thu (dBm) | Biểu đồ suy hao theo khoảng cách, vị trí và giá trị từng sự kiện |
| Cấp kiểm tra theo TIA-568 | Tier 1, bắt buộc cho mọi tuyến | Tier 2, bổ sung sau Tier 1 |
| Số người đo | Thường cần hai đầu tuyến | Đo từ một đầu được, đo hai đầu cho kết quả mối hàn chính xác hơn |
| Kỹ năng | Đơn giản, đọc số trực tiếp | Cần học cách đọc trace và nhận diện sự kiện |
| Phụ kiện đi kèm | Dây đo tham chiếu, đầu adapter | Cuộn bù đầu phát và đầu cuối, dây đo |
| Chi phí đầu tư | Thấp hơn | Cao hơn đáng kể |
Nguyên lý và các thông số chính của OTDR được giải thích kỹ trong bài OTDR là gì và ứng dụng trong đo kiểm cáp quang.
Nên mua OTDR hay máy đo công suất trước tiên?
Máy đo công suất kèm nguồn phát là thiết bị nên mua trước vì phép đo suy hao toàn tuyến là bắt buộc. Theo hướng dẫn kiểm tra cáp quang của TIA mà Fluke Networks tổng hợp, Tier 1 dùng bộ đo suy hao (OLTS) phải làm cho mọi tuyến, còn Tier 2 bằng OTDR chỉ làm sau khi đã có kết quả Tier 1.
Nói cách khác, OTDR không thay được máy đo công suất trong hồ sơ nghiệm thu. Đội chưa có OTDR vẫn nghiệm thu được tuyến, còn đội chỉ có OTDR thì vẫn thiếu phép đo bắt buộc.
Máy đo công suất cũng là thiết bị dùng hằng ngày khi lắp thuê bao: kiểm tra công suất thu tại ONT, xác nhận sợi đã thông trước khi đấu thiết bị. Với GPON, ITU-T G.984.2 có lớp suy hao B+ cho phép mạng phân phối quang suy hao đến 28 dB; kết quả đo cần đặt cạnh ngân sách này. Cách đánh giá mức thu đạt hay chưa có trong bài công suất quang là gì, cách đọc và đánh giá.
Khi nào đội thi công cần thêm OTDR?
Đội thi công cần OTDR khi phải tìm vị trí lỗi trên tuyến dài, phải báo cáo suy hao từng mối hàn, hoặc khi hợp đồng yêu cầu nghiệm thu Tier 2 kèm file trace. Ba tình huống này máy đo công suất không giải quyết được vì nó chỉ cho một con số tổng.
- Định vị lỗi: tuyến suy hao vượt ngân sách nhưng không biết do connector, mối hàn hay đoạn cáp bị uốn. OTDR chỉ ra khoảng cách đến sự kiện, giúp đội đến thẳng điểm lỗi.
- Đánh giá mối hàn: TIA-568 cho phép tối đa 0,3 dB mỗi mối hàn và 0,75 dB mỗi cặp connector (theo tổng hợp của Fluke Networks). Muốn biết từng mối hàn có đạt hay không phải dùng OTDR.
- Hồ sơ Tier 2: tuyến trục, tuyến doanh nghiệp, trung tâm dữ liệu thường ghi rõ trong hợp đồng yêu cầu nộp kết quả OTDR.
Cách nhận diện connector, mối hàn và điểm đứt trên đồ thị có trong bài cách đọc trace OTDR chi tiết và nhận biết lỗi suy hao.
Mua OTDR cần tính thêm những gì ngoài thân máy?
Ngoài thân máy, OTDR cần cuộn bù (launch cable) ở đầu phát và đầu cuối, thời gian đào tạo đọc trace và chi phí hiệu chuẩn định kỳ. Thiếu cuộn bù, OTDR không đánh giá được connector đầu tiên và cuối cùng của tuyến, đúng hai điểm hay có lỗi nhất.
Tài liệu tham chiếu của EXFO giải thích cuộn bù đặt trước connector đầu tiên để vùng chết (dead zone) của OTDR không che mất connector này. EXFO khuyến nghị cuộn bù tối thiểu 25 m khi dùng độ rộng xung từ 100 ns trở xuống, xung dài hơn cần cuộn dài hơn. Cuộn bù cũng nên đặt ở đầu cuối tuyến để đánh giá được connector cuối.
TCNET có sẵn cuộn bù cho OTDR nhiều độ dài, ví dụ cuộn bù cáp quang OTDR dài 1 km G.652D đầu SC/APC. Khi chọn, cần khớp loại sợi và chuẩn mài connector với tuyến cần đo.
| Khoản mục | Máy đo công suất + nguồn phát | OTDR |
|---|---|---|
| Thiết bị chính | Hai thiết bị cầm tay | Một máy, giá cao hơn đáng kể |
| Phụ kiện bắt buộc | Dây đo tham chiếu | Cuộn bù hai đầu, dây đo |
| Đào tạo | Gần như không cần | Cần học đọc trace, đặt độ rộng xung, khoảng đo |
| Hiệu chuẩn | Theo khuyến nghị hãng, EXFO khuyến nghị thường mỗi năm một lần | Theo khuyến nghị hãng |
| Giá trị mang lại | Nghiệm thu Tier 1 mọi tuyến | Định vị lỗi, nghiệm thu Tier 2, nhận được dự án lớn hơn |
Đo OTDR trên mạng PON đang chạy có gì khác?
Trên mạng PON đang có tín hiệu, không được dùng OTDR thường ở 1310 hoặc 1550 nm vì xung đo sẽ chồng lên tín hiệu của khách hàng. Cần OTDR có bước sóng ngoài băng, thường 1625 hoặc 1650 nm, đo qua cổng có bộ lọc, để không làm gián đoạn dịch vụ và không làm hỏng thiết bị.
Tài liệu ứng dụng của Viavi về bảo trì mạng PON nêu rõ OTDR 1310/1550 nm vừa làm nhiễu tín hiệu đang chạy, vừa có thể bị chính tín hiệu này làm “chói” bộ thu của máy. EXFO cũng hướng dẫn dùng bước sóng 1650 nm trên cổng có lọc khi đo sợi đang có dịch vụ.
Điểm này quan trọng khi chọn OTDR cho đội bảo trì FTTH. Một máy chỉ có 1310/1550 nm chỉ dùng được trên sợi chưa có dịch vụ hoặc đã ngắt khỏi thiết bị, còn đội cần xử lý sự cố trên mạng đang chạy nên hỏi rõ nhà cung cấp về bước sóng bảo trì 1625/1650 nm và bộ lọc đi kèm.
Lộ trình đầu tư thiết bị đo cho đội thi công nên đi thế nào?

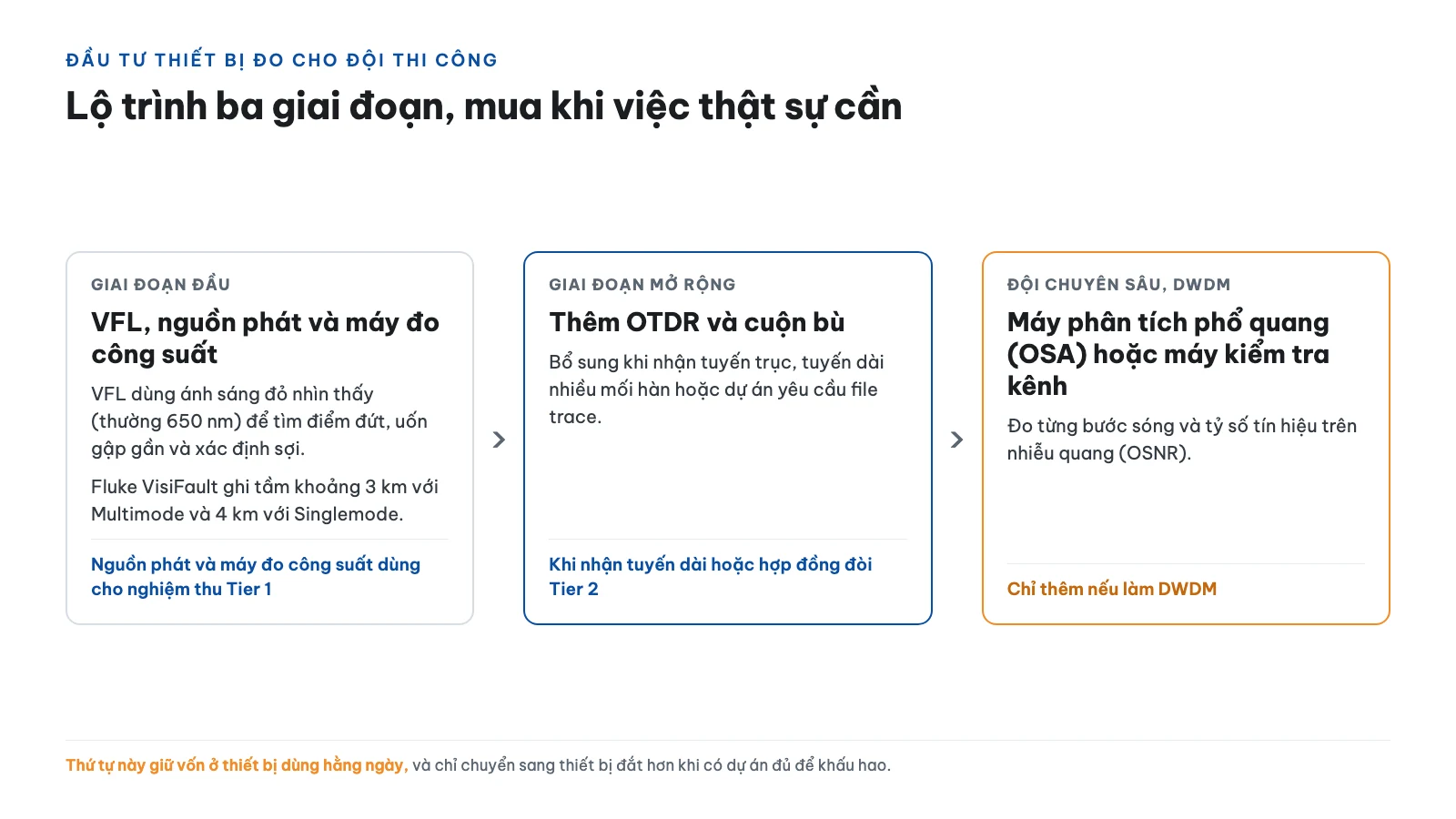

Lộ trình hợp lý gồm ba giai đoạn: bắt đầu bằng bút soi quang VFL và bộ nguồn phát kèm máy đo công suất, bổ sung OTDR khi nhận tuyến dài hoặc hợp đồng đòi Tier 2, và cuối cùng thêm thiết bị đo theo kênh nếu làm DWDM. Mỗi bước mua khi khối lượng việc thật sự cần.
- Giai đoạn đầu: VFL dùng ánh sáng đỏ nhìn thấy (thường 650 nm) để tìm điểm đứt, uốn gập gần và xác định sợi. Ví dụ Fluke VisiFault ghi tầm khoảng 3 km với Multimode và 4 km với Singlemode. Đi kèm là nguồn phát và máy đo công suất cho nghiệm thu Tier 1. Xem thêm cách chọn VFL trong bài hướng dẫn chọn bút soi quang theo tầm hoạt động.
- Giai đoạn mở rộng: thêm OTDR và cuộn bù khi nhận tuyến trục, tuyến dài nhiều mối hàn hoặc dự án yêu cầu file trace.
- Đội chuyên sâu, DWDM: thêm máy phân tích phổ quang (OSA) hoặc máy kiểm tra kênh để đo từng bước sóng và tỷ số tín hiệu trên nhiễu quang (OSNR).
Thứ tự này giữ vốn ở thiết bị dùng hằng ngày, và chỉ chuyển sang thiết bị đắt hơn khi có dự án đủ để khấu hao.
Dấu hiệu nào cho thấy đội đã đến lúc cần OTDR?

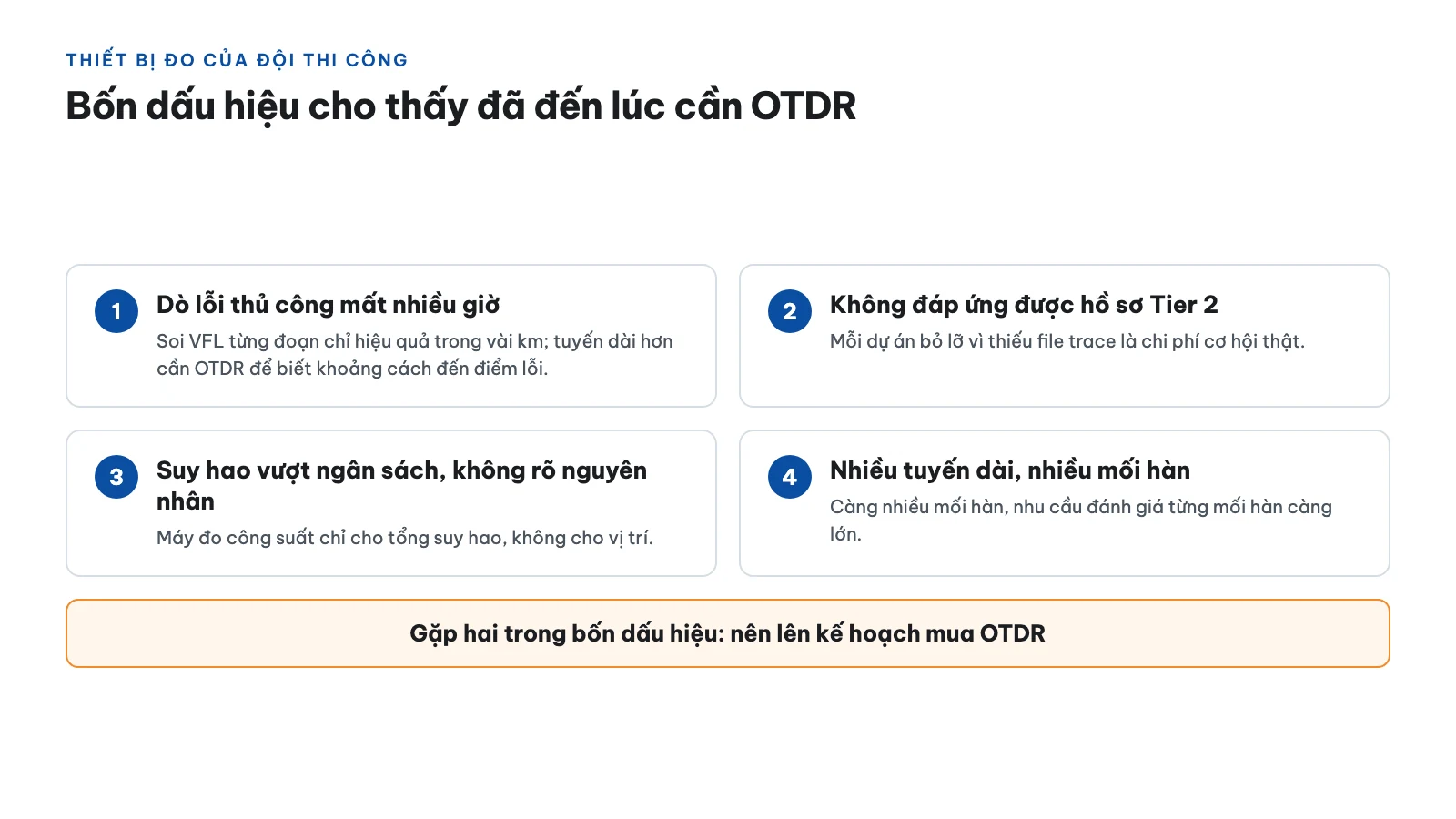

Bốn dấu hiệu rõ nhất là mất nhiều giờ dò lỗi bằng tay trên tuyến dài, phải từ chối dự án vì không nộp được file trace, gặp tuyến suy hao vượt ngân sách mà không tìm ra nguyên nhân, và số dự án tuyến dài nhiều mối hàn tăng dần. Khi gặp hai trong bốn dấu hiệu, nên lên kế hoạch mua OTDR.
- Dò lỗi thủ công mất thời gian: đi dọc tuyến soi VFL từng đoạn chỉ hiệu quả trong vài km, tuyến dài hơn cần OTDR để biết khoảng cách đến điểm lỗi.
- Không đáp ứng được hồ sơ Tier 2: mỗi dự án bỏ lỡ vì thiếu file trace là chi phí cơ hội thật.
- Suy hao vượt ngân sách không rõ nguyên nhân: máy đo công suất chỉ cho tổng, không cho vị trí. Cách tính ngân sách để so sánh có trong bài cách tính suy hao tuyến cáp quang.
- Nhiều tuyến dài, nhiều mối hàn: càng nhiều mối hàn, nhu cầu đánh giá từng mối hàn càng lớn.
Sai lầm thường gặp khi đầu tư thiết bị đo
Bốn sai lầm hay gặp là mua OTDR trước khi có máy đo công suất, mua OTDR mà không mua cuộn bù, không đào tạo người đọc trace, và bỏ qua hiệu chuẩn định kỳ. Các lỗi này làm thiết bị đắt tiền không phát huy giá trị hoặc cho kết quả không được chấp nhận.
- Có OTDR nhưng thiếu máy đo công suất: vẫn thiếu phép đo Tier 1 bắt buộc.
- Không có cuộn bù: connector đầu và cuối tuyến nằm trong vùng chết, không đánh giá được.
- Đo một chiều với sợi khác loại: EXFO lưu ý mối hàn giữa sợi G.652 và sợi chống uốn G.657 dễ hiện “gainer” khi đo một chiều; cần đo hai chiều và lấy trung bình.
- Bỏ qua hiệu chuẩn: kết quả lệch dần mà người dùng không nhận ra.
Đội thi công có thể xem các dòng máy đo công suất quang TCNET đang phân phối để bắt đầu từ thiết bị Tier 1.
Câu hỏi thường gặp
Chỉ dùng VFL mà không cần máy đo công suất được không?
Không. VFL chỉ cho thấy điểm đứt hoặc uốn gập bằng mắt trong cự ly ngắn, không đo được suy hao bằng dB. Nghiệm thu tuyến vẫn cần nguồn phát và máy đo công suất.
OTDR có thay thế được máy đo công suất không?
Không trong nghiệm thu theo TIA-568. Tier 1 bằng bộ đo suy hao là bắt buộc cho mọi tuyến, OTDR là Tier 2 bổ sung. Hai thiết bị trả lời hai câu hỏi khác nhau: tổng suy hao bao nhiêu, và suy hao nằm ở đâu.
Đội thi công nhỏ nên mua thiết bị nào trước?
VFL, nguồn phát và máy đo công suất quang. Bộ này đáp ứng phần lớn việc lắp đặt và nghiệm thu thuê bao, chi phí thấp. OTDR nên mua khi có tuyến dài hoặc hợp đồng yêu cầu Tier 2.
Nhân sự chưa biết đọc trace OTDR thì bắt đầu từ đâu?
Bắt đầu bằng việc nhận diện 4 loại sự kiện cơ bản: connector (có đỉnh phản xạ), mối hàn (bậc suy hao không phản xạ), điểm uốn và điểm cuối sợi. Nên tập trên tuyến đã biết sơ đồ để đối chiếu vị trí trước khi đo tuyến thật.
Thiết bị đo có dùng chung cho Singlemode và Multimode không?
Tùy model. Máy đo công suất thường đo được cả hai nếu có đủ bước sóng 850/1300 nm và 1310/1550 nm. OTDR thường có module riêng cho từng loại sợi, nên cần hỏi rõ cấu hình trước khi mua.
Cần tư vấn nên mua OTDR hay máy đo công suất cho quy mô đội thi công cụ thể, liên hệ TCNET qua hotline 028.6285.0999 hoặc email duan@mangthanhcong.vn.
