EDFA amplifier là gì và ứng dụng trong truyền dẫn quang
Trên các tuyến DWDM dài hàng chục đến hàng trăm km, tín hiệu quang không thể truyền vô hạn mà không suy hao. EDFA (Erbium-Doped Fiber Amplifier) là giải pháp khuếch đại được dùng rộng rãi nhất để bù suy hao đó ngay trên miền quang, không cần chuyển đổi qua điện. Bài viết giải thích EDFA hoạt động thế nào và cần lưu ý gì khi triển khai trong hệ thống truyền dẫn.
EDFA là gì
EDFA là bộ khuếch đại quang sử dụng một đoạn sợi quang được pha tạp ion Erbium (Er3+), hoạt động hiệu quả ở băng C (khoảng 1530-1565nm) và có thể mở rộng sang băng L — đúng dải bước sóng phổ biến nhất của hệ thống DWDM hiện nay. EDFA khuếch đại trực tiếp tín hiệu ánh sáng mà không cần chuyển đổi sang tín hiệu điện rồi chuyển ngược lại, giúp giảm độ trễ và không giới hạn tốc độ bit hay định dạng điều chế của tín hiệu đi qua.
Nguyên lý hoạt động
Bơm laser 980/1480nm, khuếch đại quang trực tiếp
EDFA hoạt động dựa trên cơ chế bơm quang: một laser bơm ở bước sóng 980nm hoặc 1480nm được đưa vào đoạn sợi pha Erbium để kích thích các ion Erbium lên mức năng lượng cao. Khi tín hiệu cần khuếch đại (băng C/L) đi qua đoạn sợi này, nó kích thích các ion Erbium đang ở trạng thái kích thích phát xạ thêm photon cùng pha, cùng bước sóng với tín hiệu gốc — quá trình này gọi là phát xạ kích thích (stimulated emission), làm công suất tín hiệu tăng lên trong khi vẫn giữ nguyên đặc tính pha và tần số ban đầu.
Vị trí trong tuyến
Booster, inline, preamplifier
| Vị trí | Vai trò | Lưu ý |
|---|---|---|
| Booster (sau bộ phát) | Tăng công suất phát vào sợi ngay sau nguồn tín hiệu | Không đặt công suất quá cao để tránh hiệu ứng phi tuyến trên sợi |
| Inline (giữa tuyến) | Bù suy hao tích lũy trên các chặng dài, tiếp sức tín hiệu đi tiếp | Mỗi tầng inline đều bổ sung thêm nhiễu ASE, cần kiểm soát số chặng |
| Preamplifier (trước bộ thu) | Khuếch đại tín hiệu yếu ngay trước khi vào thiết bị thu để cải thiện độ nhạy | Cần noise figure thấp để không làm giảm OSNR ngay trước thu |

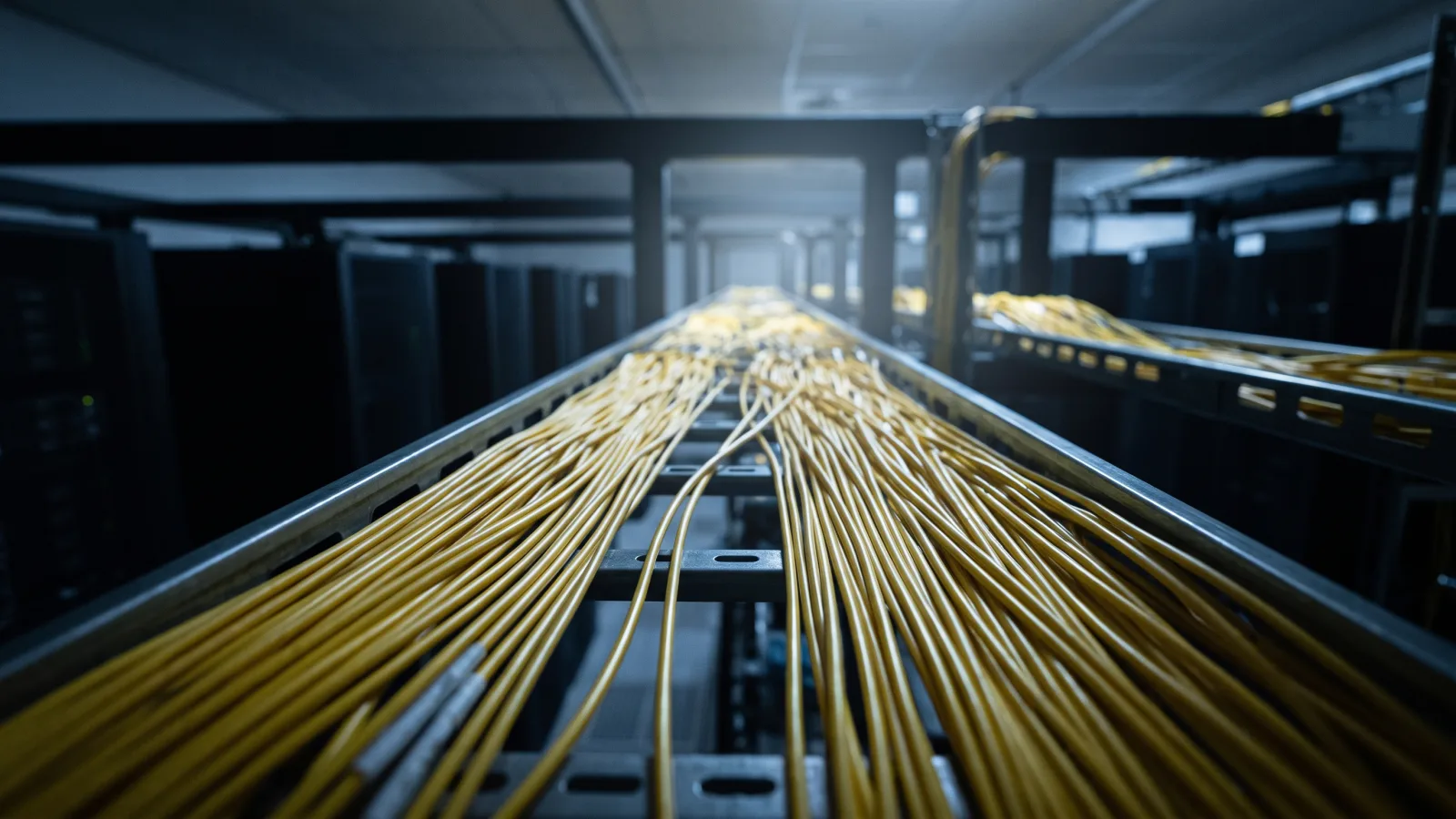

Nhiễu ASE & ảnh hưởng OSNR
Noise figure, tích luỹ qua nhiều chặng
Bên cạnh việc khuếch đại tín hiệu mong muốn, EDFA cũng sinh ra nhiễu phát xạ tự phát được khuếch đại (ASE – Amplified Spontaneous Emission) — đây là nguồn nhiễu quang chính làm giảm OSNR trên tuyến DWDM. Mỗi bộ EDFA có một chỉ số noise figure riêng, thể hiện mức độ EDFA đó làm suy giảm OSNR khi khuếch đại; qua càng nhiều chặng EDFA nối tiếp, nhiễu ASE càng tích lũy, khiến OSNR toàn tuyến giảm dần. Vì vậy khi thiết kế tuyến dài nhiều chặng khuếch đại, cần cân nhắc giữa số chặng, khoảng cách giữa các chặng và noise figure của từng EDFA để đảm bảo OSNR cuối tuyến vẫn đạt ngưỡng yêu cầu của thiết bị thu.
Thông số kỹ thuật cần quan tâm khi chọn EDFA
Khi chọn EDFA cho một tuyến DWDM, bốn thông số cần xem trước tiên là gain (độ khuếch đại), noise figure, công suất ra bão hòa (saturated output power) và độ phẳng gain (gain flatness) theo từng kênh bước sóng.
| Thông số | Ý nghĩa | Ảnh hưởng khi chọn sai |
|---|---|---|
| Gain (dB) | Mức khuếch đại thiết bị cung cấp trong dải công suất đầu vào công bố | Chọn gain không đủ bù suy hao tuyến, chọn gain thừa gây lãng phí và dễ đẩy công suất phi tuyến |
| Noise figure (dB) | Mức EDFA làm suy giảm OSNR khi khuếch đại tín hiệu | Noise figure cao ở vị trí preamplifier làm giảm độ nhạy thu thực tế của cả tuyến |
| Saturated output power | Công suất ra tối đa trước khi gain bắt đầu nén (gain compression) | Vượt ngưỡng này công suất ra không còn tăng tuyến tính, dễ gây méo tín hiệu |
| Gain flatness | Chênh lệch gain giữa các kênh bước sóng trong cùng băng C/L | Gain không đều khiến một số kênh DWDM bị khuếch đại yếu hơn kênh khác, OSNR lệch nhau giữa các kênh |
Bốn thông số này cần đọc cùng nhau — không nên chỉ so sánh riêng gain giữa các model mà bỏ qua noise figure hay gain flatness, vì hai model cùng gain có thể cho chất lượng tuyến rất khác nhau.
EDFA so với các loại khuếch đại quang khác
EDFA, khuếch đại Raman và SOA (Semiconductor Optical Amplifier) là ba công nghệ khuếch đại quang phổ biến, khác nhau về cơ chế khuếch đại, dải bước sóng hỗ trợ và vị trí ứng dụng trên tuyến.
| Loại | Cơ chế | Đặc điểm chính |
|---|---|---|
| EDFA | Sợi pha Erbium riêng biệt + bơm laser 980/1480nm | Phổ biến nhất cho băng C/L, công nghệ trưởng thành, dễ triển khai |
| Khuếch đại Raman | Tận dụng chính sợi truyền dẫn qua hiệu ứng tán xạ Raman kích thích | Có thể khuếch đại phân tán dọc theo sợi, thường kết hợp cùng EDFA trên tuyến dài |
| SOA | Chip bán dẫn khuếch đại tín hiệu quang | Kích thước nhỏ, dải bước sóng linh hoạt hơn nhưng noise figure và độ tuyến tính thường kém hơn EDFA |

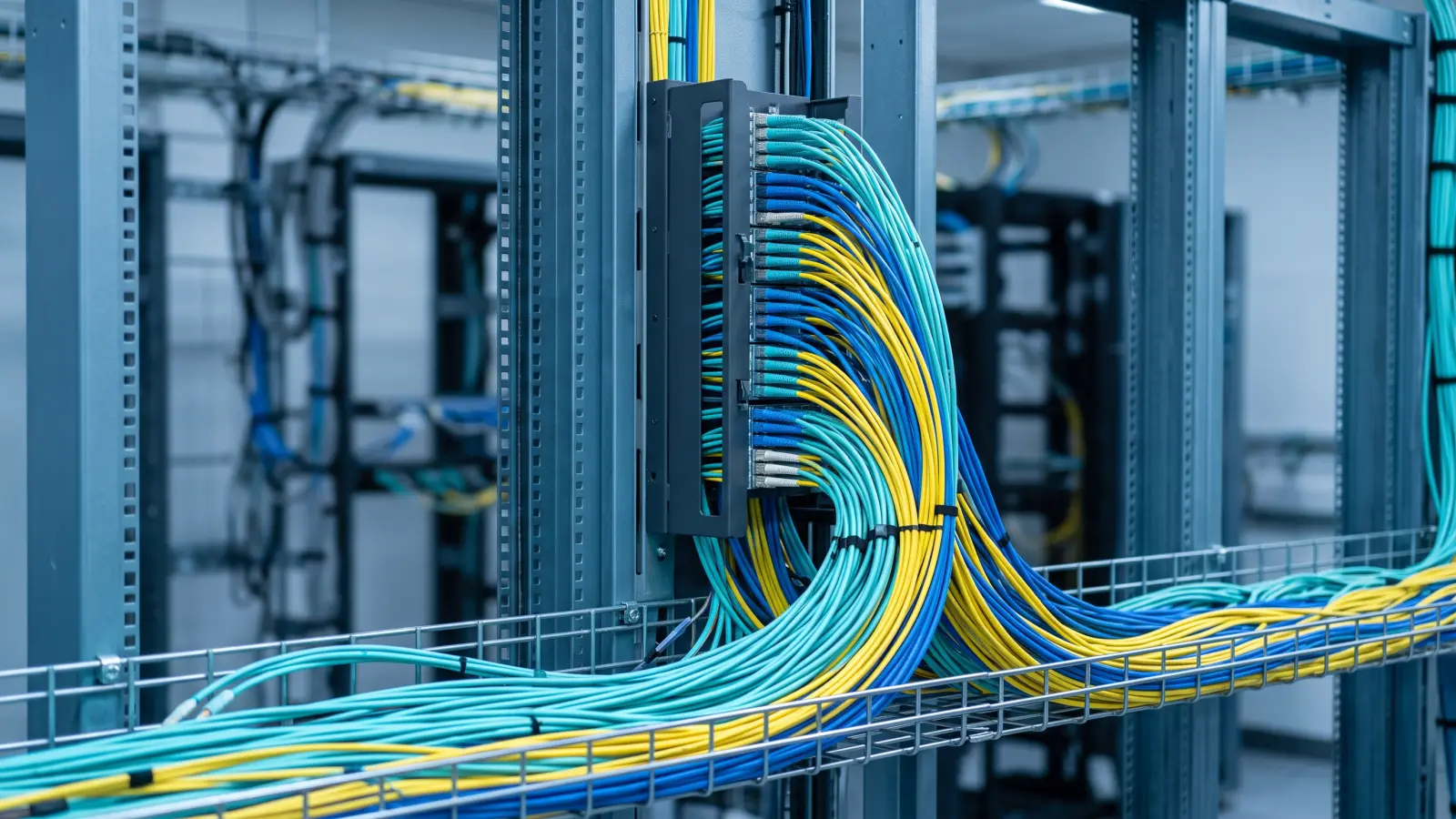

Ứng dụng EDFA trong hệ thống DWDM
EDFA được dùng chủ yếu trên các tuyến truyền dẫn DWDM cần vượt cự ly xa hơn giới hạn suy hao thuần của sợi quang — từ mạng backbone liên tỉnh, tuyến trục doanh nghiệp lớn đến hệ thống kết nối giữa các trung tâm dữ liệu.
Trên tuyến DWDM nhiều kênh, EDFA khuếch đại đồng thời toàn bộ các kênh trong băng C/L mà không cần tách riêng từng bước sóng — đây là lợi thế lớn so với việc phải khuếch đại tín hiệu điện qua demux-remux từng kênh riêng lẻ.
Khi thiết kế ngân sách quang cho tuyến dài, vị trí và số lượng EDFA cần được tính toán cùng với suy hao sợi, suy hao mối hàn/connector để đảm bảo công suất và OSNR tại đầu thu đạt ngưỡng yêu cầu — xem chi tiết cách tính tại bài Cách Tính Optical Link Budget Cho Tuyến Cáp Quang.
Trên tuyến kết hợp CWDM và DWDM coherent, EDFA chỉ áp dụng được ở đoạn DWDM băng C/L, không dùng chung cho các kênh CWDM trải bước sóng rộng hơn nhiều — xem khác biệt giữa hai công nghệ tại bài So sánh giữa CWDM và DWDM Coherent.
So với hệ thống OTN dùng khung G.709 quản lý riêng lớp truyền tải, EDFA là thành phần vật lý ở lớp quang bên dưới, hoạt động độc lập với việc tuyến có dùng OTN hay không — tham khảo thêm tại bài So Sánh Sự Khác Biệt Giữa DWDM Và OTN.
Lỗi thường gặp khi triển khai EDFA
| Lỗi | Nguyên nhân | Dấu hiệu nhận biết |
|---|---|---|
| Đặt công suất bù quá cao | Đẩy công suất đầu ra EDFA vượt mức an toàn cho sợi, gây hiệu ứng phi tuyến (four-wave mixing…) | Chất lượng tín hiệu giảm dù OSNR đo được vẫn ở mức chấp nhận |
| Nối chuỗi quá nhiều tầng inline | Không kiểm soát noise figure tích lũy qua từng chặng EDFA | OSNR cuối tuyến giảm dưới ngưỡng dù từng chặng riêng lẻ đạt yêu cầu |
| Sai lệch băng khuếch đại và bước sóng tín hiệu | Kênh tín hiệu nằm ở rìa băng L ngoài dải khuếch đại hiệu quả của EDFA | Một số kênh DWDM có công suất ra thấp bất thường so với các kênh còn lại |
Chuẩn ITU-T liên quan đến EDFA
Hai khuyến nghị ITU-T thường được tham chiếu khi đánh giá và lựa chọn bộ khuếch đại quang là G.662 (đặc tính chung của thiết bị/hệ thống con khuếch đại quang) và G.663 (hướng dẫn ứng dụng cho hệ thống con khuếch đại quang, bao gồm EDFA).
G.662 định nghĩa các tham số chung (gain, noise figure, công suất bão hòa…) dùng làm cơ sở so sánh thiết bị giữa các nhà sản xuất; G.663 đưa hướng dẫn thiết kế và vận hành hệ thống có dùng khuếch đại quang, bao gồm cách bố trí booster/inline/preamplifier trên tuyến. Việc tham chiếu đúng chuẩn giúp nhà thầu đọc datasheet EDFA nhất quán khi so sánh giữa các hãng, tránh so sánh nhầm thông số đo theo điều kiện khác nhau. Xem thêm tổng hợp các chuẩn ITU-T liên quan khác tại bài Tiêu chuẩn ITU-T cáp quang là gì? Tổng hợp các chuẩn quan trọng.
Câu hỏi thường gặp (FAQ)
EDFA khuếch đại được bao nhiêu dB?
Mức khuếch đại (gain) cụ thể khác nhau tùy dòng sản phẩm và mục đích sử dụng (booster, inline hay preamp), cần tra theo datasheet của từng thiết bị EDFA cụ thể thay vì áp một con số chung, vì các nhà sản xuất thiết kế mức gain khác nhau cho từng ứng dụng.
EDFA dùng cho bước sóng 1310nm được không?
Không phù hợp. EDFA chỉ khuếch đại hiệu quả trong dải băng C/L (quanh 1530-1625nm) do đặc tính vật lý của ion Erbium — nếu hệ thống dùng bước sóng 1310nm (phổ biến trong mạng access/PON truyền thống), cần loại khuếch đại khác hoặc thiết kế lại tuyến ở băng C/L nếu muốn dùng EDFA.
EDFA khác Raman amplifier ở điểm nào?
EDFA dùng đoạn sợi pha Erbium riêng biệt làm môi trường khuếch đại, còn khuếch đại Raman tận dụng chính sợi truyền dẫn đang có làm môi trường khuếch đại thông qua hiệu ứng tán xạ Raman kích thích. Hai công nghệ có thể kết hợp trên cùng một tuyến để tối ưu hiệu năng, tùy yêu cầu cự ly và ngân sách của dự án.
EDFA có cần bảo trì định kỳ không?
Có. Công suất laser bơm có thể suy giảm dần theo thời gian sử dụng, và đầu nối quang vào/ra EDFA cần được kiểm tra, vệ sinh định kỳ để tránh phát sinh suy hao bổ sung làm giảm hiệu quả khuếch đại thực tế của thiết bị.
Có thể tự lắp thêm EDFA vào tuyến đang vận hành không?
Nên do kỹ thuật viên có kinh nghiệm đo kiểm quang thực hiện, vì thêm hoặc bớt một EDFA sẽ làm thay đổi toàn bộ ngân sách công suất và OSNR của tuyến — cần đo lại và hiệu chỉnh sau khi lắp để đảm bảo các đoạn còn lại vẫn nằm trong ngưỡng thiết kế.
