Link Budget Là Gì Trong Thiết Kế Hệ Thống Cáp Quang
Link budget cáp quang là bài toán cân bằng năng lượng quang: bên trái là tổng công suất khả dụng (Tx power − receiver sensitivity), bên phải là tổng suy hao của tuyến (cáp, mối hàn, đầu nối, splitter nếu có). Hiệu số là power margin — cần dương và đủ lớn để tuyến hoạt động ổn định trong điều kiện môi trường thay đổi và thiết bị lão hóa theo thời gian.
Công Thức Tính Link Budget Cơ Bản
Link Budget (dB) = Tx Power (dBm) − Receiver Sensitivity (dBm)
Power Margin (dB) = Link Budget − Tổng Suy Hao Tuyến
Power margin dương và ≥3dB là điều kiện tối thiểu. Thiết kế tốt có power margin 6–10dB để dự phòng cho lão hóa thiết bị, thêm mối hàn sửa chữa và biến động nhiệt độ.
Các Thành Phần Suy Hao Trong Link Budget
| Thành phần | Suy hao điển hình | Ghi chú |
|---|---|---|
| Suy hao sợi quang SM G.652D | 0.19 dB/km @ 1550nm | 0.35 dB/km @ 1310nm |
| Suy hao sợi quang SM G.654E | 0.16 dB/km @ 1550nm | Ultra-low loss |
| Mối hàn fusion (splice) | 0.02–0.05 dB/mối | Mối hàn tốt <0.02dB |
| Đầu nối (connector) | 0.1–0.3 dB/cặp | Max cho phép 0.5dB/cặp |
| Splitter 1:2 | 3.5 dB | Mạng PON/FTTH |
| Splitter 1:4 | 7 dB | Mạng PON/FTTH |
| Splitter 1:8 | 10.5 dB | Mạng PON/FTTH |
| Splitter 1:32 | 17.5 dB | Mạng GPON điển hình |
| WDM filter/coupler | 1–3 dB | Tùy loại thiết bị |
Ví Dụ Tính Link Budget Thực Tế
Bài toán: Kết nối hai switch qua tuyến cáp quang SM 25km, dùng SFP 1G LX (Tx = 0dBm, sensitivity = -24dBm). Tuyến có 5 mối hàn và 4 đầu nối (2 ODF × 2 đầu).
Bước 1 — Link budget: 0 − (−24) = 24dB
Bước 2 — Tổng suy hao:
- Cáp: 25km × 0.19dB/km = 4.75dB
- Mối hàn: 5 × 0.05dB = 0.25dB
- Đầu nối: 4 × 0.3dB = 1.2dB
- Tổng: 4.75 + 0.25 + 1.2 = 6.2dB
Bước 3 — Power margin: 24 − 6.2 = 17.8dB — Rất tốt, đủ dự phòng.
Bước 4 — Kiểm tra giới hạn trên: Rx power thực tế = 0 − 6.2 = −6.2dBm. SFP 1G LX thường có max Rx power = −3dBm — cần kiểm tra xem tuyến ngắn có cần attenuator không (trường hợp này không cần vì −6.2dBm < −3dBm).
Power Margin Tối Thiểu Khuyến Nghị
| Ứng dụng | Power margin tối thiểu | Lý do |
|---|---|---|
| Mạng doanh nghiệp nội bộ | 3 dB | Môi trường kiểm soát tốt |
| Mạng ISP truy cập | 6 dB | Thêm mối hàn sửa chữa theo thời gian |
| Backbone ISP dài hạn | 8–10 dB | Dự phòng lão hóa 10–15 năm |

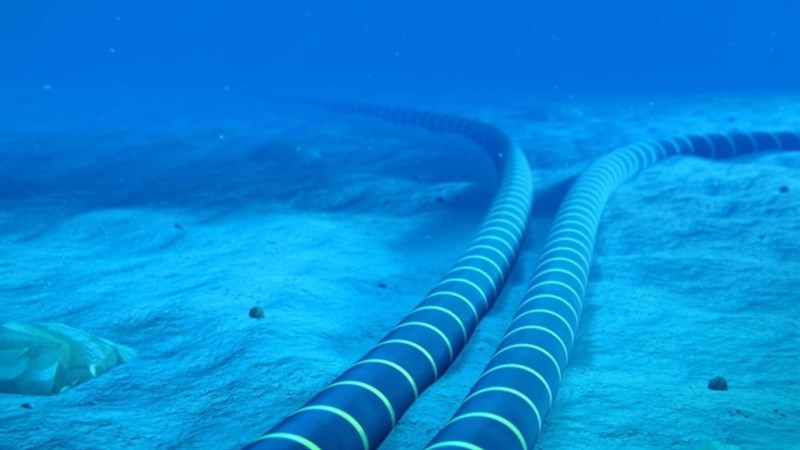

| Cáp quang biển | 3–6 dB | Không thể sửa chữa dễ dàng |
Câu Hỏi Thường Gặp Về Link Budget
1. Power margin âm có nghĩa là gì?
Power margin âm nghĩa là tuyến không đủ công suất — link sẽ không UP hoặc BER cao. Cần: giảm khoảng cách, thay module có sensitivity tốt hơn, giảm số splitter, hoặc thêm bộ khuếch đại quang EDFA/SOA.
2. Có cần tính link budget cho tuyến ngắn dưới 100m không?
Cần kiểm tra giới hạn trên (overpower). Tuyến quá ngắn làm Rx power vượt ngưỡng max của module — gây bão hòa photodetector và làm BER tăng dù công suất quang cao. Với tuyến ngắn, có thể cần attenuator hoặc chọn module SFP SR có link budget thấp hơn.
3. TCNET hỗ trợ tính link budget cho dự án không?
Có. TCNET hỗ trợ tính link budget và tư vấn lựa chọn module SFP phù hợp theo thông số tuyến cáp. Quý khách liên hệ hotline 028.6285.0999 hoặc email duan@mangthanhcong.vn với thông tin khoảng cách, số mối hàn và loại thiết bị đầu cuối.
