Giải Pháp Cáp Quang Chống Mài Mòn Cho Môi Trường Công Nghiệp Nặng
Cáp quang trong môi trường công nghiệp nặng — nhà máy thép, mỏ khai thác, xưởng cơ khí và hóa chất — phải chịu đựng ma sát, va đập, hóa chất ăn mòn và rung động liên tục mà cáp quang tiêu chuẩn không được thiết kế để chịu đựng. Giải pháp đúng đắn là chọn cáp quang có lớp bảo vệ phù hợp với môi trường cụ thể, không phải cáp tiêu chuẩn giá rẻ và thay thế thường xuyên.
Các Mối Nguy Hiểm Cơ Học Với Cáp Quang Trong Môi Trường Công Nghiệp Nặng
Môi trường công nghiệp nặng tạo ra 5 loại tác động cơ học đặc thù mà cáp quang tiêu chuẩn không chịu được lâu dài:
- Mài mòn liên tục: Cáp đặt trong máng cáp kim loại, cọ xát với cạnh sắc khi máy móc rung động — mài mòn dần vỏ ngoài đến khi đứt sợi quang
- Va đập từ thiết bị di chuyển: Xe nâng, máy cẩu và thiết bị nặng vô tình đè hoặc kéo cáp — áp lực điểm cực lớn làm nghiền sợi quang bên trong
- Hóa chất ăn mòn: Dầu, axit và dung môi công nghiệp tấn công vỏ nhựa thông thường — vỏ PVC bị phồng và nứt sau 6–12 tháng tiếp xúc
- Nhiệt độ cao: Cáp gần lò nung, máy hàn hoặc ống dẫn hơi có thể vượt 85°C — giới hạn trên của cáp quang thông thường
- Bụi kim loại dẫn điện: Bụi mài kim loại bám vào đầu nối gây suy hao cao và ăn mòn điện hóa chân ferrule
Các Loại Cáp Quang Chống Mài Mòn Phù Hợp Công Nghiệp Nặng
1. Cáp Quang Armored (Giáp Thép)
Cáp armored có lớp giáp thép cuộn (corrugated steel) hoặc sợi thép bện (wire armored) bên trong vỏ ngoài, bảo vệ sợi quang khỏi va đập và đè dập. Đây là loại chịu lực tốt nhất cho môi trường có thiết bị nặng.
| Loại armored | Khả năng chịu lực | Phù hợp |
|---|---|---|
| Interlocked armored (IA) | Chịu uốn tốt, bảo vệ crush | Ống dẫn cáp, khu vực xe cộ qua lại |
| Wire armored (SWA) | Chịu kéo và chôn ngầm trực tiếp | Chôn ngầm trong nhà máy, xưởng |
| Double armored (DA) | Bảo vệ tối đa, chịu môi trường cực khắc nghiệt | Mỏ khai thác, biển sâu |
2. Cáp Quang Vỏ Polyurethane (PUR)
Vỏ PUR (Polyurethane) có khả năng chống mài mòn cao hơn PVC tiêu chuẩn 3–5 lần, đồng thời chịu được dầu mỡ công nghiệp, axit loãng và dung môi phổ biến. PUR linh hoạt hơn vỏ thép, phù hợp cho cáp di động (drag chain cable, robot cable) cần uốn cong nhiều lần mỗi ngày.
Cáp PUR phù hợp nhất cho: cáp kết nối robot hàn, cáp chạy trong drag chain của máy CNC và cáp treo trong không gian nhà xưởng có rung động lớn.
3. Cáp Quang Reinforced Với Sợi Aramid/Kevlar
Sợi Aramid (Kevlar) bên trong cáp tăng khả năng chịu kéo và chịu uốn cong lặp đi lặp lại mà không ảnh hưởng đến sợi quang. Cáp reinforced với Aramid chịu được lực kéo đứt cao hơn cáp thông thường 3–4 lần — quan trọng trong lắp đặt cáp treo dài hoặc kéo qua ống cáp chật hẹp.

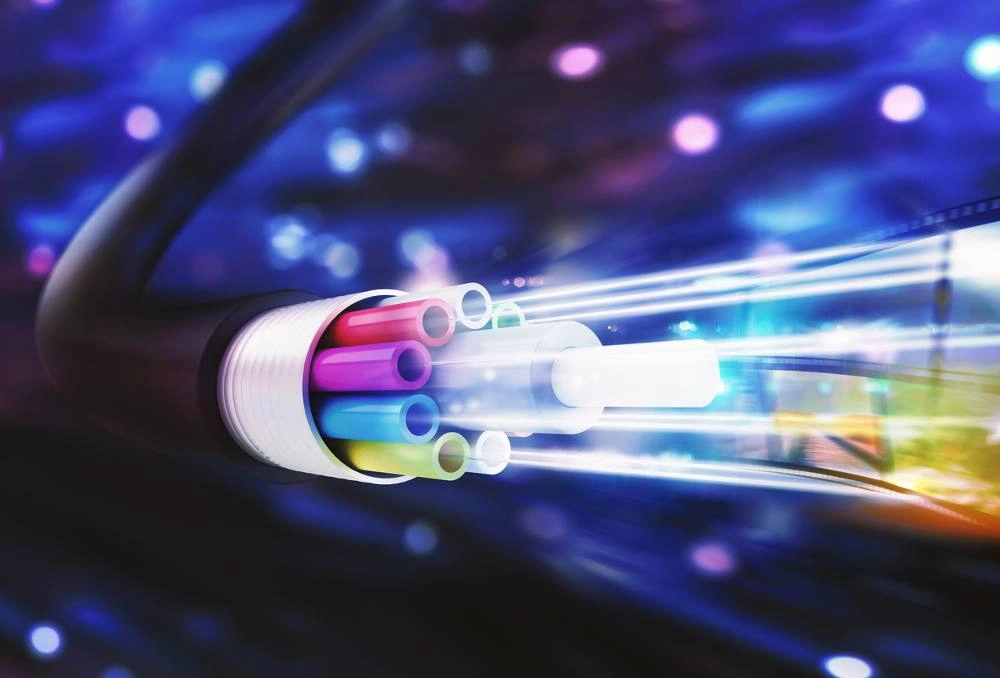

4. Cáp Quang LSZH (Low Smoke Zero Halogen)
Môi trường kín như hầm, địa đạo và tàu thuyền cần cáp LSZH — không phát khói độc và khí halogen khi cháy. Cáp LSZH thường kết hợp thêm vỏ PUR hoặc armored cho môi trường công nghiệp kết hợp yêu cầu an toàn cháy nổ.
Tiêu Chuẩn Kiểm Tra Độ Bền Mài Mòn Cáp Quang
Tiêu chuẩn IEC 60794-1-2 quy định phương pháp kiểm tra cụ thể:
- Method E7 (Abrasion resistance): Cáp chạy qua mép thép mài mòn với áp lực 50N — số chu kỳ đến khi đứt vỏ xác định rating mài mòn
- Method E3 (Crush resistance): Lực ép 1000N/10cm — cáp armored phải chịu mà không tăng suy hao quang
- Method E4 (Impact resistance): Vật nặng 1kg rơi từ 1m — kiểm tra va đập tức thời
Câu Hỏi Thường Gặp Về Cáp Quang Công Nghiệp Nặng
1. Có thể dùng cáp quang ngoài trời thông thường cho nhà máy không?
Không phù hợp lâu dài. Cáp quang outdoor tiêu chuẩn chịu được UV và ẩm, nhưng vỏ HDPE không đủ cứng để chống mài mòn cơ học trong nhà máy. Sau 1–2 năm, vỏ cáp thường bị mài mòn đến lớp buffer bên trong, làm tăng nguy cơ đứt sợi quang.
2. Cáp armored có uốn được không hay bị cứng?
Cáp armored interlocked (IA) khá linh hoạt — bán kính uốn tối thiểu thường 10× đường kính ngoài cáp, tương đương 100–150mm cho cáp 6–12 core. Cáp armored SWA cứng hơn, phù hợp cho đường đi thẳng và chôn ngầm hơn là đường cáp nhiều khúc cua.
3. Làm thế nào gắn đầu nối cho cáp armored tại hiện trường?
Cần dùng hộp chuyển tiếp (transition box) tách phần armored khỏi sợi quang, sau đó hàn pigtail và đưa vào hộp phối quang tiêu chuẩn. Không nên cắt cáp armored và hàn trực tiếp ngoài trời vì giáp thép cần được tiếp địa (earth bonding) đúng cách.
4. TCNET cung cấp cáp quang armored và PUR cho công nghiệp không?
Có. TCNET cung cấp cáp quang armored đơn mode và đa mode, cáp PUR cho robot/drag chain và cáp LSZH cho môi trường kín. Quý khách liên hệ hotline 028.6285.0999 để được tư vấn chọn đúng loại theo môi trường và tiêu chuẩn yêu cầu của dự án.
