Kích thước nhỏ gọn và tiện lợi

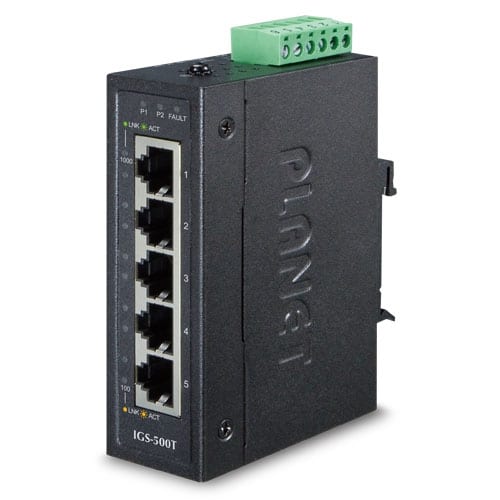

PLANET IGS-500T là dòng Switch công nghiệp 5 cổng 10/100/1000T Gigabit Ethernet, có 5 cổng 1000Mbps có thể tự động điều chỉnh, thiết kế gọn nhẹ với vỏ IP30 và hệ thống nguồn dự phòng phim vi rộng (12 ~ 48V DC hoặc 24V AC). IGS-500T có thể hoạt động trong bất kỳ môi trường khắc nghiệt nào với nhiệt độ hoạt động từ -40 đến 75 độ C.
Khi xu hướng hạ tầng IIoT (Industrial Internet of Things) đang ngày càng phát triển, IGS-500T được thiết kế đặc biệt để giúp việc triển khai mạng công nghiệp trở nên dễ dàng khi đi kèm với tính năng Cắm và Chạy (Plug and Play). Bên cạnh đó, thiết bị hoạt động ổn định và tin cậy khi truyền tải nhanh dữ liệu và điện.
Tiêu thụ điện năng thấp
IGS-500T, sử dụng công nghệ mạng xanh tiên tiến, cung cấp các phương pháp tiết kiệm điện trên đường dây truyền tải. Các tính năng này giúp IGS-500T tiêu thụ điện năng rất thấp, giúp tiết kiệm năng lượng một cách hiệu quả nhưng vẫn duy trì hiệu suất cao.
Với tính năng Tự động tiết kiệm năng lượng và giao thức IEEE 802.3az Energy Efficient Ethernet (EEE), IGS-500T có thể tự động phát hiện trạng thái đường dây cáp và lưu lượng mạng, và do đó có thể điều chỉnh mức tiêu thụ điện cho phù hợp. Nó cho phép switch tiêu thụ ít năng lượng hơn khi thiết bị ít hoạt động.
Có 2 đầu vào của nguồn đáp ứng tính sẵn sàng cao của hệ thống mạng
IGS-500T thiết kế với 2 hệ thống đầu vào của nguồn điện với điện áp rộng (12V ~ 48V DC hoặc 24V AC) được tích hợp vào mạng tự động của khách hàng để tăng cường độ tin cậy và thời gian hoạt động của hệ thống. Trong ví dụ dưới đây, khi nguồn 1 không hoạt động, chức năng chuyển đổi phần cứng sẽ được kích hoạt tự động để tiếp tục cấp nguồn IGS-500T qua nguồn điện 2 mà không bị mất hoạt động.
Hiệu suất chuyển mạch cao
IGS-500T cung cấp kiến trúc chuyển mạch hiệu năng cao. Với 5 cổng Gigabit Ethernet 10/100/1000Mbps cung cấp kết cấu chuyển mạch non-blocking và thông lượng tốc độ cao tới 10Gbps và bảng địa chỉ MAC 4K, IGS-500T có thể thực hiện truyền gói tin tốc độ mà không có nguy cơ mất gói tin . Chức năng điều khiển luồng cho phép IGS-500T cung cấp truyền dữ liệu nhanh và tin cậy.
Tính năng Cắm và chạy
Tất cả các giao diện RJ45 trong IGS-500T hỗ trợ điều chỉnh tự động 10/100/1000Mbps để phát hiện tốc độ tối ưu thông qua cáp loại 6, 5 hoặc 5e của RJ45. Hỗ trợ tự động phát hiện cáp chéo MDI/MDI-X có thể phát hiện loại cáp với bất kỳ thiết bị Ethernet nào mà không cần quan tâm là dây cáp thẳng hay cáp chéo.
Mô hình ứng dụng
Giải pháp thiết kế phù hợp môi trường ngành công nghiệp nặng
Đặc tính kỹ thuật
Cổng vật lý
- 5 Cổng RJ45 10/100/1000BASE-T với chức năng auto MDI/MDI-X
Tính năng lớp 2
- Tương thích với chuẩn IEEE 802.3 10BASE-T, chuẩn IEEE 802.3u 100BASE-TX, chuẩn IEEE 802.3ab 1000BASE-T
- Hỗ trợ điều chỉnh tự động và 10/100Mbps ở chế độ hoạt động half/full duplex và 1000Mbps full duplex
- Ngăn chặn mất gói với áp lực ngược (half-duplex) và điều khiển lưu lượng frame dừng IEEE 802.3x (full-duplex)
- Kiến trúc Store and Forward hiệu năng cao, kiểm soát bão broadcast và tính năng lọc runt/CRC loại bỏ các gói dữ liệu lỗi để tối ưu hóa băng thông mạng
- Backplane (khả năng chuyển mạch): 10Gbps
- Công cụ tìm kiếm địa chỉ tích hợp, hỗ trợ 4K địa chỉ MAC tuyệt đối
- Kích thước của gói lớn tới 9k
- Tự động địa chỉ học địa chỉ
- Hỗ trợ Giao thức CSMA / CD
Thiết kế và cài đặt trong môi trường công nghiệp
- Vỏ kim loại IP30
- Thiết kế treo tường hoặc DIN Rail
- 12 đến 48V DC, nguồn dự phòng với chức năng chống phân cực và kết nối, khối thiết bị đầu cuối có thể di chuyển, kết nối cho nguồn điện chính và phụ; Hỗ trợ nguồn điện 24V AC
- Hỗ trợ chống nhiễm từ ESD 6000 VDC Ethernet
- Nhiệt độ hoạt động: -40 đến 75 độ C
Chống sốc, rơi tự do, chống rung cho môi trường công nghiệp
Thông số kỹ thuật
Hardware Specifications | |
Copper Ports | 5 x 10/100/1000BASET RJ45 TP auto-MDI/MDI-X, auto negotiation |
Connector | Removable 6-pin terminal block Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 |
Alarm | Provides one relay output for power failure Alarm relay current carry ability: 1A@DC 24V |
LED | 3 x LED for system and power: ■ Green: DC Power 1 ■ Green: DC Power 2 ■ Red: Power Fault 2 x LED for each copper port ■ Green: 1000Mbps LNK/ACT ■ Orange:10/100Mbps LNK/ACT |
ESD Protection | 6KV |
EFT Protection | 6KV |
Power Requirements | 12~48V DC, redundant power with polarity reverse protection function, 24V AC power support |
Power Consumption / Dissipation | 3.6 watts/12.35BTU |
Installation | DIN-rail kit and wall-mount ear |
Enclosure | IP30 metal case |
Dimensions (W x D x H) | 70 x 104 x 30 mm |
Weight | 252g |
Switch Specifications | |
Switch Processing Scheme | Store-and-Forward |
Address Table | 4K entries |
Buffer Memory | 1M bits on-chip buffer memory |
Flow Control | Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
Switch Fabric | 10Gbps |
Throughput (packet per second) | 7.4Mpps@64bytes |
Jumbo Frame | 9K |
Network Cables | 10/100/1000BASE-T Cat. 3, 4, 5, 5e, 6 UTP cable (max. 100 meters) EIA/TIA-568 100-ohm STP (max. 100 meters) |
Standards Conformance | |
Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3x Full-Duplex Flow Control IEEE 802.3az Energy Efficient Ethernet IEEE 802.1p Class of Service |
Regulatory Compliance | FCC Part 15 Class A, CE |
Stability Testing | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
Environment | |
Temperature | Operating: -40~75 degrees C Storage: -40~75 degrees C |
Humidity | Operating: 5~90%, Storage: 5~90% (non-condensing) |
Thông tin đặt hàng
IGS-500T | Compact Industrial 5-Port 10/100/1000T Gigabit Ethernet Switch (-40~75 degrees C operating temperature) |
