OSNR (Optical Signal-to-Noise Ratio) là tỷ lệ công suất tín hiệu quang chia cho công suất nhiễu ASE đo trong băng tần tham chiếu 0.1nm (12.5GHz), đơn vị dB. OSNR quyết định khả năng phân biệt bit 0 và bit 1 của bộ thu quang — OSNR thấp dẫn đến BER cao và cần forward error correction (FEC) bù đắp. Hiểu OSNR giúp kỹ sư thiết kế tuyến DWDM đảm bảo chất lượng truyền dẫn end-to-end.

Định Nghĩa OSNR Và Nguồn Gốc Nhiễu

Nhiễu ASE (Amplified Spontaneous Emission) phát sinh trong bộ khuếch đại EDFA — bên cạnh khuếch đại tín hiệu, EDFA cũng khuếch đại phát xạ nhiễu tự phát trên toàn bộ dải bước sóng C-band. Mỗi EDFA trên tuyến cộng thêm nhiễu ASE tích lũy — tuyến càng dài, qua nhiều EDFA, OSNR càng giảm.

Công thức tính OSNR đơn giản cho tuyến N trạm EDFA đồng nhất:

OSNR ≈ P_signal / (N × P_ASE_per_EDFA)

Trong đó: P_signal là công suất tín hiệu vào mỗi EDFA, N là số EDFA trên tuyến, P_ASE_per_EDFA là công suất nhiễu ASE của mỗi EDFA tính trong băng 0.1nm.

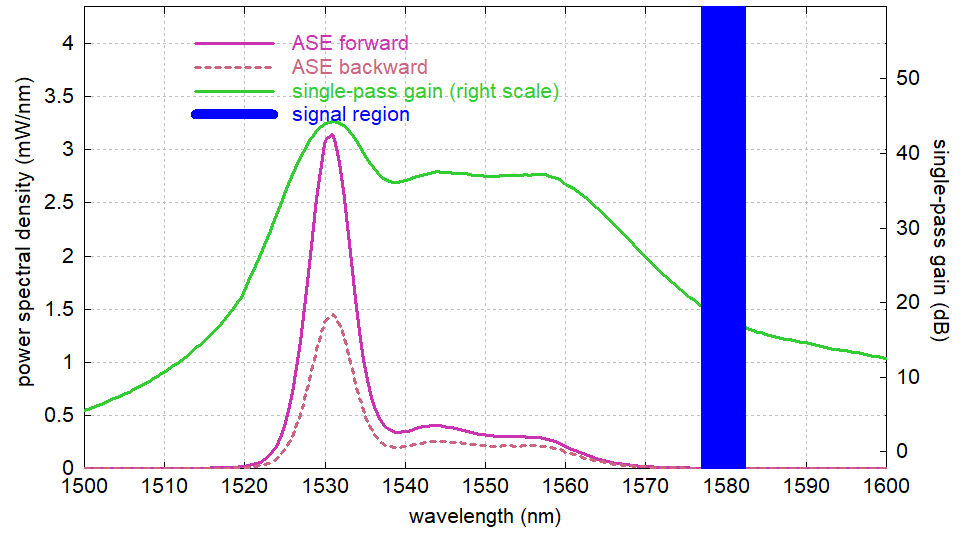

Nhiễu ASE

Ngưỡng OSNR Tối Thiểu Theo Tốc Độ Và Điều Chế

Tốc độ truyền và định dạng điều chế quyết định ngưỡng OSNR tối thiểu (OSNR threshold hoặc OSNR required) để đạt BER mục tiêu:

Tốc độ	Định dạng điều chế	OSNR required (BER 10⁻³ trước FEC)	Ghi chú
10G	NRZ on-off keying	≥14 dB	Không coherent
100G	DP-QPSK	≥15 dB	Coherent, G.975.1 FEC
200G	DP-16QAM	≥19.5 dB	Nhạy hơn với OSNR
400G	DP-64QAM	≥24 dB	Cần OSNR cao nhất
400G	DP-16QAM (2 kênh)	≥19.5 dB	Thay thế, OSNR thấp hơn

OSNR margin — khoảng cách giữa OSNR thực tế đo được và OSNR required — thường thiết kế 3–6dB. Margin này bù đắp cho suy giảm theo thời gian (aging of EDFA, fiber degradation) và biến động điều kiện vận hành.

Các Yếu Tố Ảnh Hưởng Đến OSNR Trên Tuyến DWDM

Có 5 yếu tố chính tác động đến OSNR thực tế của tuyến:

Công suất phát (launch power): Tăng launch power cải thiện OSNR nhưng gây phi tuyến (nonlinear effects) — có điểm tối ưu gọi là optimal launch power
Số lượng EDFA: Mỗi EDFA cộng nhiễu ASE — giảm số span (tăng khoảng cách mỗi span) cải thiện OSNR nhưng đòi hỏi công suất phát cao hơn
Noise Figure của EDFA: EDFA noise figure thấp hơn (NF ~4–5dB) cho OSNR tốt hơn so với EDFA thông thường (NF ~6–7dB)
Suy hao sợi quang: Sợi G.654E có suy hao 0.16dB/km thấp hơn G.652D (0.19dB/km) — cải thiện OSNR đáng kể trên tuyến dài
Băng thông kênh: Kênh hẹp hơn (25GHz vs 50GHz) có OSNR thấp hơn do cùng nhiễu ASE nhưng signal power thấp hơn

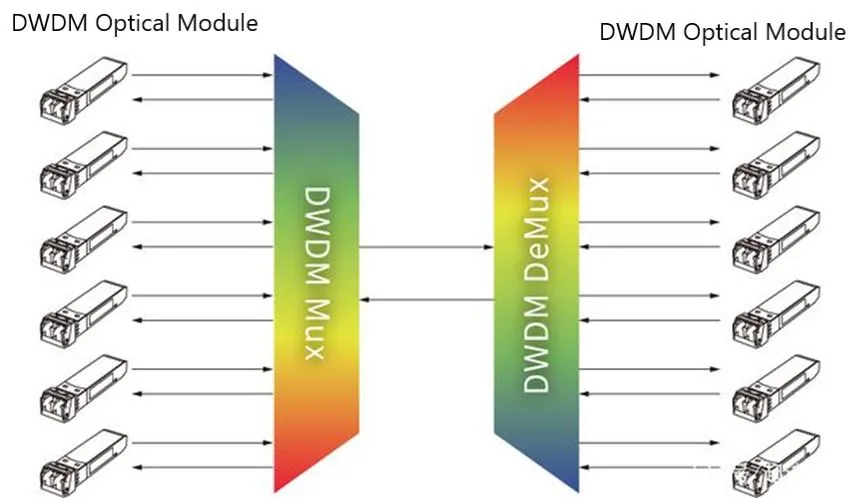

Tuyến DWDM

Đo OSNR Thực Tế

Có hai phương pháp đo OSNR phổ biến:

Optical Spectrum Analyzer (OSA): Đo trực tiếp phổ quang — đọc công suất tín hiệu tại đỉnh kênh và công suất nhiễu ở khoảng trống giữa hai kênh (out-of-band noise). Phương pháp chuẩn nhưng cần truy cập vào điểm giám sát quang (monitor port)
In-band OSNR measurement: Đo nhiễu trong băng tần của kênh tín hiệu bằng kỹ thuật phân cực — không cần tắt kênh và đo ở điểm có monitor port. Dùng cho hệ thống đang vận hành

Hệ thống quản lý mạng (NMS) của các hãng Ciena, Nokia, Huawei tự động tính và hiển thị OSNR per-channel từ dữ liệu coherent receiver DSP — không cần đo bằng OSA bên ngoài.

Câu Hỏi Thường Gặp Về OSNR

1. OSNR và SNR khác nhau như thế nào?

SNR (Signal-to-Noise Ratio) là khái niệm chung — tỷ lệ tín hiệu so với nhiễu trong bất kỳ hệ thống nào. OSNR là SNR đặc thù cho hệ thống quang, đo trong băng tham chiếu 0.1nm và chủ yếu quan tâm nhiễu ASE từ EDFA. OSNR tốt không tự động đảm bảo BER tốt vì còn có nhiễu phi tuyến (nonlinear noise) không tính trong OSNR.

2. OSNR bao nhiêu dB là đủ cho hệ thống 100G?

OSNR tối thiểu cho 100G DP-QPSK là 15dB trước FEC. Thiết kế tuyến thực tế cần OSNR ≥18–21dB để có đủ margin 3–6dB dự phòng cho suy giảm theo thời gian và biến động điều kiện vận hành.

3. Làm thế nào cải thiện OSNR khi tuyến đã vận hành?

Có 3 cách không cần thay cáp: (1) Tối ưu launch power về điểm optimal — tránh công suất quá thấp hoặc quá cao; (2) Thay EDFA có noise figure thấp hơn tại các vị trí quan trọng; (3) Thêm Raman amplification để giảm hiệu quả noise figure của span đầu tiên.
