Quản lý tuyến cáp quang dài như thế nào cho hiệu quả

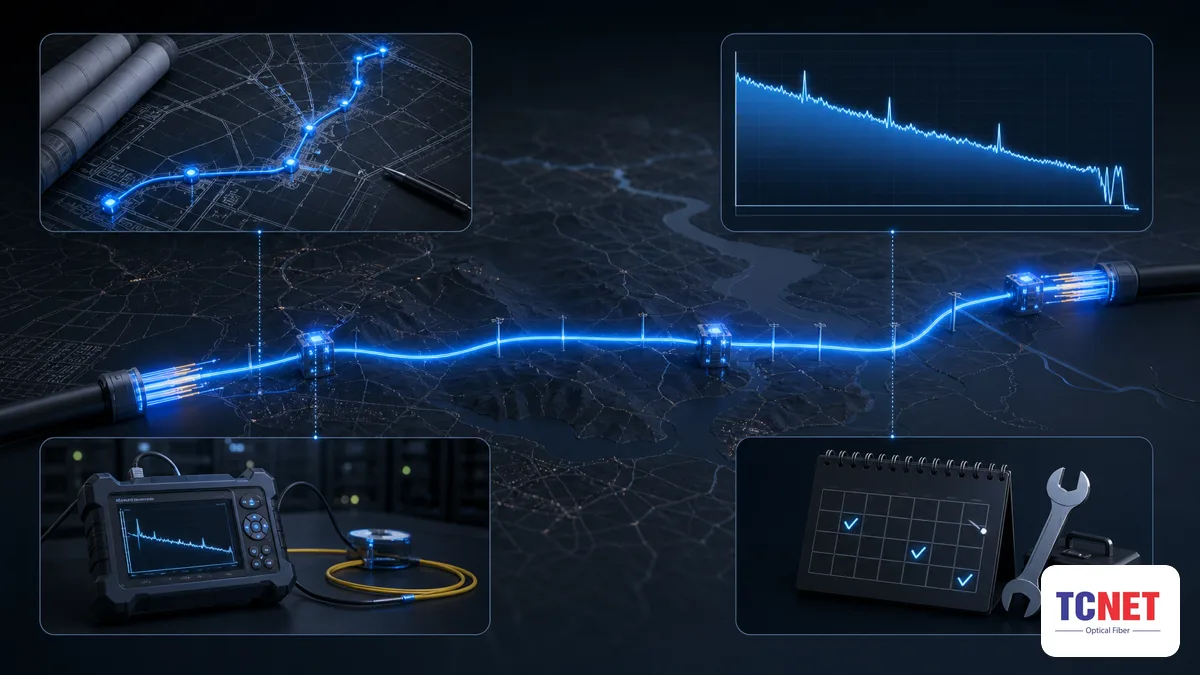

Quản lý tuyến cáp quang dài gồm những việc gì?

Quản lý tuyến cáp quang dài là quá trình duy trì đồng bộ 4 nhóm dữ liệu và hoạt động xuyên suốt vòng đời tuyến: hồ sơ tuyến (as-built), ngân sách suy hao (link budget), giám sát vận hành bằng thiết bị đo, và lịch bảo trì định kỳ. Thiếu một trong bốn nhóm này, tuyến liên tỉnh hàng chục-hàng trăm km rất dễ rơi vào tình trạng “biết có sự cố nhưng không biết ở đâu”.

• Hồ sơ tuyến: bản vẽ as-built, vị trí măng xông, số sợi từng đoạn.
• Ngân sách suy hao: mốc công suất chuẩn để so sánh khi kiểm tra định kỳ.
• Giám sát vận hành: OTDR, DDM/DOM, hệ thống fiber monitoring.
• Bảo trì định kỳ: kiểm tra độ võng, măng xông, hành lang tuyến.

Bốn nhóm này liên kết chặt với nhau — hồ sơ tuyến là nền để đọc hiểu kết quả đo, còn kết quả đo là căn cứ để lên kế hoạch bảo trì. Phần dưới đi vào từng nhóm cụ thể.

Vì sao hồ sơ tuyến (as-built) là nền tảng bắt buộc?

Hồ sơ tuyến as-built là bản vẽ ghi chính xác vị trí từng cột, hố ga, số sợi và điểm măng xông theo thực tế thi công — không phải bản thiết kế ban đầu. Thiếu hồ sơ này, đội kỹ thuật xử lý sự cố phải dò tìm thủ công trên toàn tuyến, mất rất nhiều thời gian với tuyến dài hàng chục-hàng trăm km.

Một bộ hồ sơ as-built đầy đủ cần có:

• Vị trí GPS hoặc mốc thực địa của từng cột/hố ga trên tuyến.
• Số lượng sợi quang tại mỗi đoạn, sợi nào đang sử dụng, sợi nào dự phòng.
• Vị trí và mã số từng điểm măng xông (mối hàn).
• Khoảng cách chính xác từng đoạn giữa hai điểm măng xông.

Khi kết hợp với kết quả đo OTDR (nói ở phần sau), hồ sơ tuyến giúp quy đổi ngay khoảng cách sự cố trên máy đo thành vị trí thực địa cụ thể, thay vì phải đi dọc tuyến để tìm.

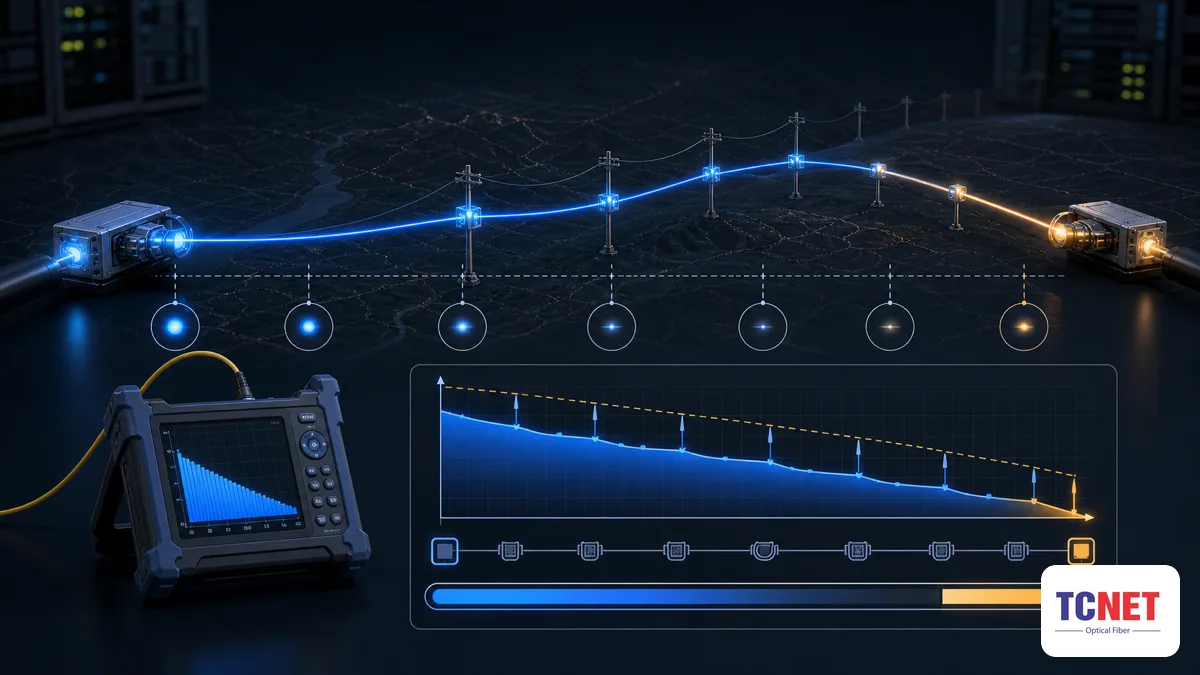

Quản lý ngân sách suy hao (link budget) như thế nào?

Quản lý ngân sách suy hao là việc theo dõi tổng suy hao thực tế của tuyến so với mốc công suất cho phép (power budget) đã tính khi thiết kế, để phát hiện sớm khi tuyến xuống cấp trước khi mất kết nối hoàn toàn. Suy hao trên một tuyến dài đến từ ba nguồn cộng dồn.

Mốc quan trọng nhất là số đo tại thời điểm nghiệm thu tuyến — đây là baseline để so sánh mỗi lần kiểm tra sau này. Nếu không ghi lại baseline, đội kỹ thuật sẽ không có căn cứ để biết suy hao đo được hôm nay là bình thường hay đã tăng bất thường.

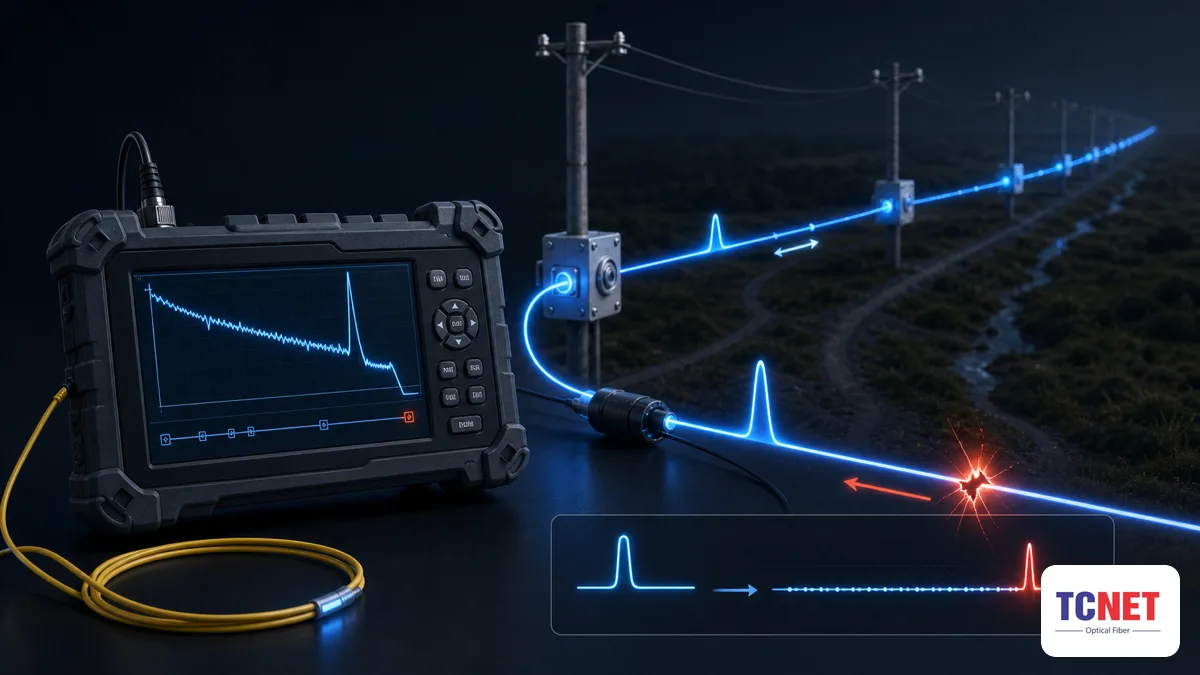

Dùng OTDR để định vị sự cố trên tuyến dài ra sao?

OTDR (Optical Time Domain Reflectometer) đo và định vị sự cố theo khoảng cách bằng cách phát xung ánh sáng vào sợi quang rồi phân tích tín hiệu phản xạ ngược về. Với tuyến dài, đây là công cụ bắt buộc vì không thể kiểm tra bằng mắt thường suốt hàng chục-hàng trăm km.

• Kết quả đo OTDR cho biết khoảng cách từ đầu đo đến điểm suy hao bất thường hoặc điểm đứt.
• Đối chiếu khoảng cách này với hồ sơ as-built để xác định chính xác điểm măng xông hoặc vị trí thực địa cần xử lý.
• Nên đo OTDR định kỳ (không chỉ khi có sự cố) để so sánh với đường cong đo lúc nghiệm thu, phát hiện sớm điểm suy hao đang tăng dần.

Việc đo định kỳ, lưu lại và so sánh đường cong OTDR theo thời gian là bước nhiều đơn vị bỏ qua nhưng lại là cách phát hiện sớm sự cố tiềm ẩn hiệu quả nhất.

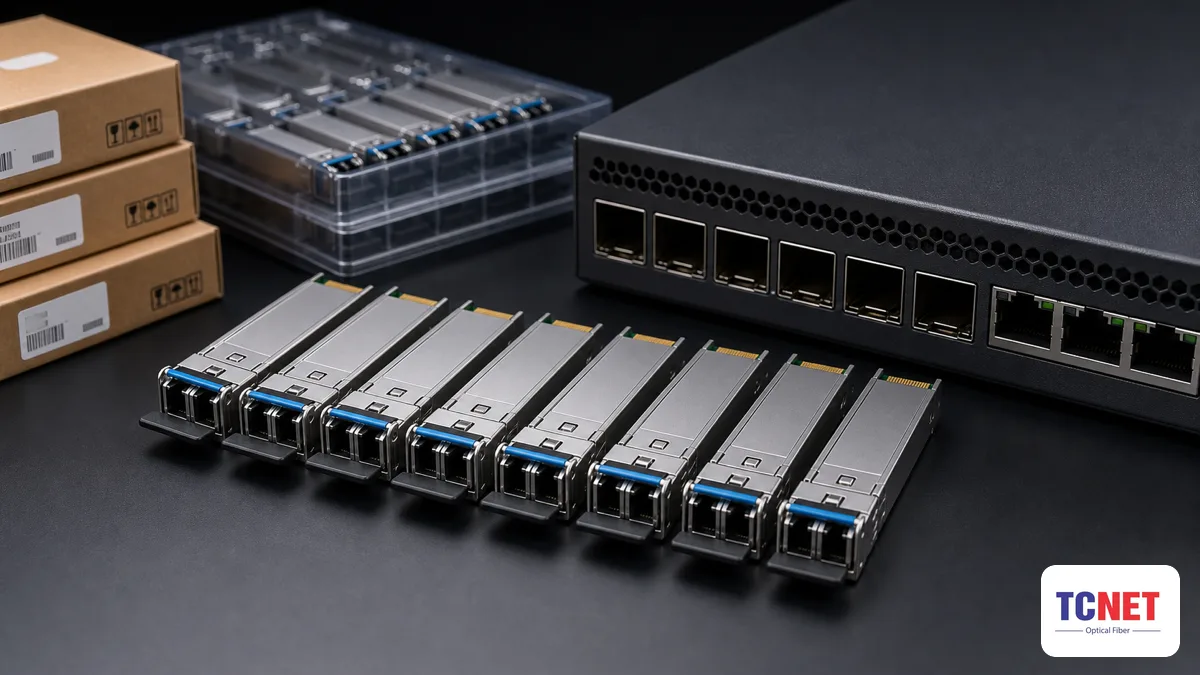

DDM/DOM và hệ thống giám sát cáp quang có vai trò gì?

DDM/DOM (Digital Diagnostic Monitoring) trên module SFP/converter theo dõi RX power theo thời gian thực tại hai đầu tuyến, cho phép phát hiện suy giảm công suất ngay khi nó bắt đầu xảy ra chứ không phải đợi đến khi mất kết nối. Đây là lớp giám sát bổ sung cho OTDR — OTDR đo theo yêu cầu, còn DDM/DOM giám sát liên tục.

Với các tuyến trục quan trọng, nên cân nhắc thêm hệ thống giám sát cáp quang chuyên dụng (fiber monitoring system) có khả năng tự động cảnh báo khi đứt cáp hoặc suy hao vượt ngưỡng, giảm thời gian phát hiện sự cố so với việc chờ báo cáo từ người dùng đầu cuối. Xem thêm các dòng cáp quang phù hợp triển khai tuyến dài tại danh mục cáp quang của TCNET.

Lịch bảo trì định kỳ nào cần thiết cho tuyến dài?

Bảo trì định kỳ tuyến cáp quang dài tập trung vào ba hạng mục dễ bị bỏ sót: độ võng cáp treo, tình trạng măng xông, và hành lang tuyến — cả ba đều là nguyên nhân phổ biến gây sự cố dù thiết bị đầu cuối vẫn hoạt động bình thường.

• Độ võng cáp treo: kiểm tra theo mùa vì nhiệt độ ảnh hưởng đến độ giãn của cáp — độ võng sai lệch có thể khiến cáp căng quá mức hoặc chạm vào vật cản.
• Măng xông chống thấm nước: kiểm tra định kỳ tình trạng chống thấm, vì nước lọt vào măng xông là nguyên nhân gây suy hao tăng dần hoặc hỏng mối hàn.
• Hành lang tuyến: phát quang cây cối, theo dõi công trình thi công gần tuyến — đây là nguyên nhân phổ biến nhất gây đứt cáp trên các tuyến dài do tác động bên ngoài.

Lịch kiểm tra nên gắn với mùa (trước/sau mùa mưa, mùa nắng nóng) thay vì chỉ kiểm tra khi có sự cố, vì phần lớn hư hỏng hành lang tuyến hình thành dần và có thể phát hiện trước khi gây đứt cáp.

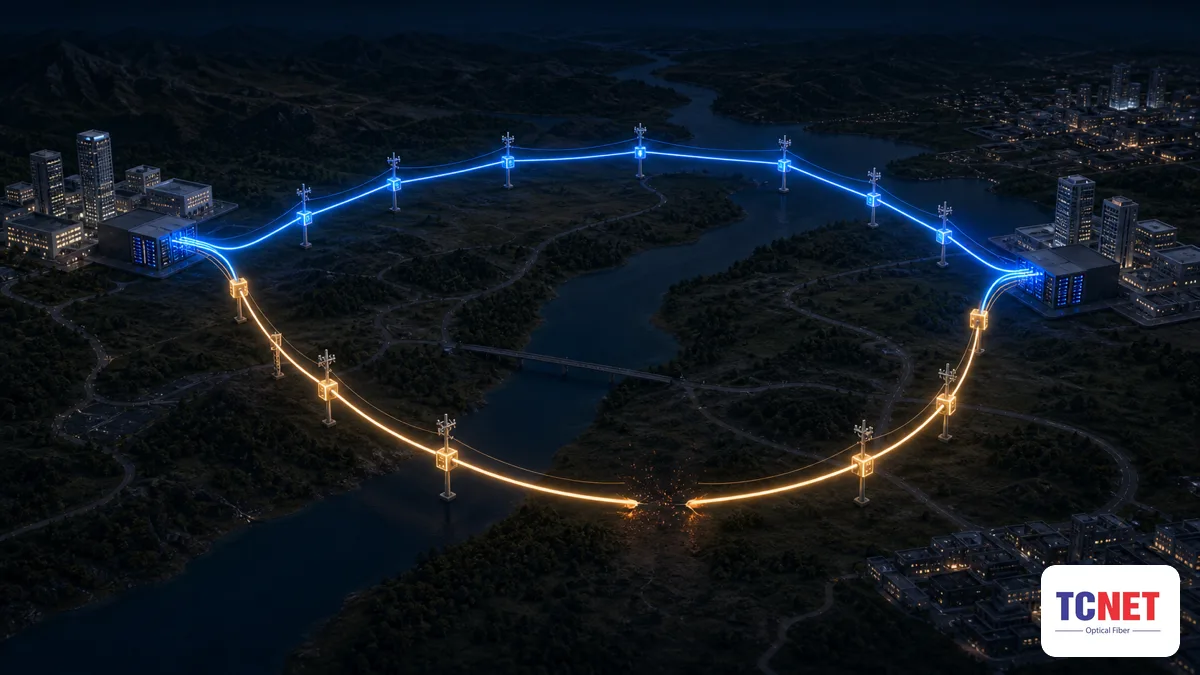

Có cần phương án dự phòng cho tuyến cáp quang dài?

Tuyến cáp quang dài phục vụ kết nối quan trọng nên có phương án dự phòng dạng ring hoặc tuyến thứ 2 độc lập về vật lý, để tránh gián đoạn dịch vụ khi tuyến chính bị đứt. Với tuyến dài, thời gian khắc phục sự cố (dò tìm, di chuyển, hàn nối lại) thường lâu hơn nhiều so với tuyến ngắn nội bộ.

Khi thiết kế phương án dự phòng, cần đảm bảo tuyến dự phòng không đi chung hạ tầng vật lý (cùng cột, cùng cống ngầm) với tuyến chính ở những đoạn trọng yếu — nếu không, một sự cố vật lý (đứt cáp do thi công, cháy tủ) vẫn có thể làm mất cả hai tuyến cùng lúc.

Câu hỏi thường gặp

Bao lâu nên đo lại OTDR cho một tuyến cáp quang dài đang vận hành?

Nên đo định kỳ theo chu kỳ cố định (ví dụ theo quý hoặc theo mùa) thay vì chỉ đo khi có sự cố, để so sánh đường cong đo với baseline lúc nghiệm thu và phát hiện sớm điểm suy hao đang tăng dần.

Không có hồ sơ as-built thì xử lý sự cố tuyến dài thế nào?

Vẫn có thể dùng OTDR để định vị khoảng cách sự cố, nhưng sẽ mất thêm thời gian đối chiếu thực địa vì không có mốc vị trí măng xông/cột đã ghi sẵn — đây chính là lý do hồ sơ tuyến cần được lập ngay từ khi thi công.

DDM/DOM khác gì so với đo OTDR định kỳ?

DDM/DOM giám sát RX power liên tục theo thời gian thực ngay tại module SFP/converter hai đầu tuyến, trong khi OTDR là phép đo theo yêu cầu giúp định vị chính xác vị trí sự cố dọc theo chiều dài sợi quang. Hai công cụ bổ sung cho nhau chứ không thay thế nhau.

Nguyên nhân phổ biến nhất gây đứt tuyến cáp quang dài là gì?

Tác động từ hành lang tuyến — cây cối phát triển chạm vào cáp hoặc công trình thi công gần đó va chạm vào tuyến — là nguyên nhân phổ biến nhất, phổ biến hơn cả hư hỏng do lão hóa thiết bị hay mối hàn.

Tuyến dự phòng có bắt buộc phải khác tuyến vật lý với tuyến chính không?

Có. Nếu tuyến dự phòng đi chung cột, cùng cống ngầm hoặc cùng hành lang với tuyến chính ở các đoạn trọng yếu, một sự cố vật lý duy nhất vẫn có thể làm gián đoạn cả hai tuyến cùng lúc, khiến phương án dự phòng mất tác dụng.

Để biết cách đọc kết quả đo khi định vị sự cố, xem thêm cách đọc trace OTDR chi tiết và nhận biết lỗi suy hao.

Quản lý tuyến cáp quang dài hiệu quả đòi hỏi đồng bộ cả hồ sơ, số liệu suy hao, thiết bị giám sát và lịch bảo trì — thiếu một mắt xích sẽ kéo dài thời gian xử lý khi có sự cố. Nếu cần tư vấn chọn cáp quang, thiết bị đo OTDR hay module SFP có DDM/DOM phù hợp với tuyến của bạn, liên hệ TCNET qua Hotline/Zalo 028.6285.0999 để được hỗ trợ trực tiếp.
