5 Nguyên Nhân Suy Hao Cáp Quang & Cách Khắc Phục

Suy hao cáp quang là tình trạng mất mát công suất tín hiệu trong quá trình truyền dẫn qua cáp quang, thường do các nguyên nhân như connector bẩn, uốn cong quá mức, mối hàn kém chất lượng, hư hỏng vật lý hoặc sử dụng sai loại cáp. Hiện tượng này ảnh hưởng trực tiếp đến chất lượng dịch vụ mạng, làm giảm tốc độ truyền dữ liệu và độ ổn định của hệ thống. Để duy trì hiệu suất tối ưu, Quý khách cần hiểu rõ các nguyên nhân và biết cách phòng ngừa, khắc phục suy hao cáp quang.

Theo tiêu chuẩn ITU-T, suy hao tiêu chuẩn của cáp quang SMF (Single Mode Fiber) là 0,35 dB/km ở bước sóng 1310nm và 0,20 dB/km ở 1550nm. Tuy nhiên, trong thực tế, suy hao thực tế có thể lên tới 0,5 dB/km hoặc cao hơn nếu không được lắp đặt và bảo dưỡng đúng cách. Bài viết này sẽ giúp Quý khách nhận diện và xử lý hiệu quả các vấn đề liên quan đến Suy hao cáp quang.

TCNET cung cấp đầy đủ các sản phẩm cáp quang chất lượng cao và các công cụ đo kiểm để đảm bảo mạng lưới của Quý khách hoạt động ở hiệu suất tối ưu. Hãy cùng tìm hiểu chi tiết các nguyên nhân và giải pháp khắc phục suy hao cáp quang.

5 Nguyên Nhân Chính Gây Suy Hao Cáp Quang

Suy hao cáp quang phát sinh từ nhiều nguyên nhân khác nhau, từ vấn đề về thiết bị, lắp đặt cho đến bảo dưỡng. Dưới đây là 5 nguyên nhân suy hao cáp quang phổ biến nhất mà Quý khách có thể gặp phải:

1. Connector Quang Bẩn Hoặc Hỏng

Connector quang là điểm nối cơ sở hạ tầng mạng quang, nơi dễ dàng bị tích tụ bụi, dầu mỡ, hoặc các tạp chất khác. Khi connector quang bị bẩn, ánh sáng không thể truyền qua một cách hiệu quả, dẫn đến mất mát công suất từ 0,3 đến 0,5 dB hoặc thậm chí cao hơn. Ngoài ra, connector bị hỏng do chất lượng kém, va đập mạnh, hoặc lão hóa theo thời gian cũng gây ra suy hao đáng kể.

Để phòng ngừa, Quý khách cần thường xuyên vệ sinh connector bằng các vật liệu chuyên dụng và bảo vệ chúng bằng các nắp bụi. Kiểm tra kỹ lẻ connector trước khi lắp đặt và thay thế nếu phát hiện bất kỳ dấu hiệu hư hỏng nào.

2. Cáp Quang Bị Uốn Cong Quá Mức

Cáp quang có bán kính uốn tối thiểu (bend radius) quy định. Đối với cáp quang thường, bán kính uốn tối thiểu là 10-15 lần đường kính cáp khi không có tải trọng, và 20 lần khi có tải trọng. Nếu Quý khách uốn cáp vượt quá giới hạn này, các sợi quang bên trong sẽ bị tổn thương, gây ra suy hao nhân tạo (micro-bend loss và macro-bend loss).

Cáp quang G.657 có khả năng chống uốn tốt hơn, có thể uốn tới bán kính 5-10mm mà không gây hư hỏng. Khi lắp đặt hệ thống, Quý khách cần đảm bảo các đoạn cáp được bố trí sao cho tránh các góc sắc cạnh và uốn cáp một cách mềm mại, tự nhiên.

3. Mối Hàn Quang Kém Chất Lượng

Mối hàn quang (fusion splice) kết nối hai đoạn cáp quang với nhau. Một mối hàn chất lượng tốt sẽ gây mất mát chỉ 0,02-0,1 dB, nhưng nếu máy hàn quang không được hiệu chuẩn đúng, các sợi quang không được căn chỉnh chính xác, hoặc bụi bám vào bề mặt sợi trước hàn, mối hàn sẽ gây suy hao.

Để đạt được chất lượng hàn tốt, cần sử dụng máy hàn quang chuyên dụng, thực hiện hiệu chuẩn định kỳ, vệ sinh cẩn thận đầu cắt cáp, và tuân theo quy trình hàn tiêu chuẩn. TCNET khuyến nghị lựa chọn máy hàn quang từ các nhà sản xuất uy tín có công nghệ cao.

4. Cáp Quang Bị Hư Hỏng Vật Lý

Cáp quang có thể bị hư hỏng vật lý do nhiều nguyên nhân: ngoại lực (tiếp xúc, cắt, va đập), sự thay đổi nhiệt độ cực đoan, độ ẩm cao, hoặc các tác nhân môi trường khác. Ngoài ra, cáp quang lắp đặt ngoài trời có thể bị tác động bởi ánh nắng mặt trời, tương tự giống như làm tan chảy lớp vỏ cáp.

Khi lắp đặt cáp quang ngoài trời, cần chọn loại cáp có khả năng chịu lực, chịu nhiệt, chịu ẩm cao. Đặt cáp trong các ống dẫn bảo vệ, tránh kỳ vọng cáp trên những đường đi có lưu thông cao hoặc gần các nguồn heat.

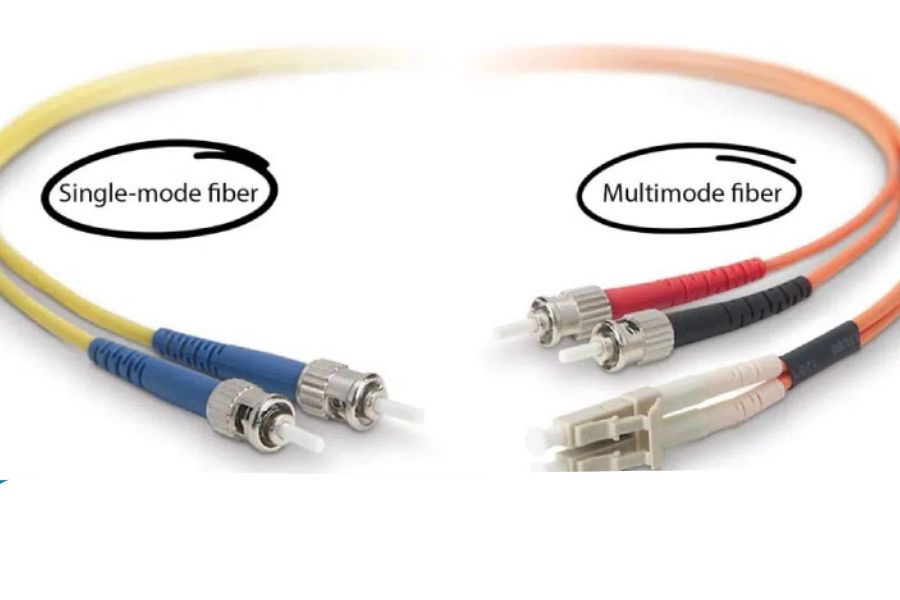

5. Sử Dụng Sai Loại Cáp Quang

Có nhiều loại cáp quang khác nhau với các đặc tính khác nhau: SMF (Single Mode Fiber), MMF (Multi Mode Fiber), OS2, OM3, OM4, v.v. Nếu Quý khách sử dụng sai loại cáp so với yêu cầu của hệ thống (ví dụ: dùng MMF thay cho SMF, hoặc loại cáp không phù hợp với bước sóng), sẽ dẫn đến suy hao, mất mát modal, hoặc không thể truyền dữ liệu ở khoảng cách yêu cầu.

Quý khách cần hiểu rõ yêu cầu của hệ thống (khoảng cách truyền dẫn, tốc độ, bước sóng) rồi lựa chọn loại cáp phù hợp. TCNET cung cấp các loại cáp quang chính hãng, đạt tiêu chuẩn quốc tế, đủ để đáp ứng các nhu cầu đa dạng.

Cách Đo Và Phát Hiện Suy Hao Cáp Quang

Để xác định chính xác nguyên nhân gây suy hao, Quý khách cần sử dụng các công cụ đo quang chuyên dụng. Có ba phương pháp chính được sử dụng:

OTDR (Optical Time Domain Reflectometer): Là công cụ tiên tiến nhất để kiểm tra toàn bộ chiều dài cáp quang. OTDR phát một xung ánh sáng vào cáp và phân tích ánh sáng phản xạ trở lại, cho phép phát hiện vị trí và loại sự cố (cắt, uốn, suy hao, mối hàn kém chất lượng) dọc theo cáp. Tuy nhiên, OTDR có dead zone (khoảng “mù”) từ 0,8-3m cho các sự kiện và 3-15m cho suy hao, nên không phát hiện được các sự cố rất gần đầu cáp.

Power Meter (Máy đo công suất): Đo công suất ánh sáng tại hai đầu cáp quang để tính toán suy hao tổng cộng. Phương pháp này đơn giản nhưng chỉ cung cấp giá trị suy hao tổng, không xác định được vị trí sự cố.

VFL (Visual Fault Locator – Thiết bị định vị lỗi trực quan): Phát ra tia laser đỏ có thể nhìn thấy để phát hiện các vị trí gián đoạn cáp quang (cắt, nứt, khe hở). VFL rất hữu ích trong việc nhanh chóng xác định các hư hỏng cáp ngoài trời hoặc trong các ống dẫn.

Để đo đạc chính xác, Quý khách nên sử dụng các thiết bị đo quang được hiệu chuẩn từ các hãng sản xuất uy tín. TCNET cung cấp các công cụ đo quang chất lượng cao và hỗ trợ huấn luyện sử dụng cho đội ngũ kỹ thuật của Quý khách.

Bảng Tổng Hợp Nguyên Nhân Và Cách Khắc Phục

Cách Phòng Ngừa Suy Hao Cáp Quang

Phòng ngừa tốt hơn khắc phục. Đội ngũ kỹ thuật của TCNET khuyến nghị các biện pháp phòng ngừa sau đây để giảm thiểu rủi ro suy hao cáp quang:

1. Lựa Chọn Vật Liệu Đúng Chuẩn: Sử dụng cáp quang chính hãng từ các nhà sản xuất uy tín như Corning, Prysmian, hay các sản phẩm TCNET được chứng nhận ITU-T. Kiểm tra chứng chỉ, nhãn hiệu và tiêu chuẩn trước khi mua sắm.

2. Lắp Đặt Cẩn Thận: Khi lắp đặt, tuyệt đối không được uốn cáp quá mức. Sử dụng các thiết bị hỗ trợ lắp đặt như khay cáp, ống dẫn cáp, và các điểm lựa chọn cáp để giữ bán kính uốn an toàn. Tránh kéo căng cáp quá mức khi buộc hoặc treo.

3. Hàn Quang Chất Lượng Cao: Sử dụng máy hàn quang tự động có công nghệ cao, thực hiện hiệu chuẩn máy định kỳ (ít nhất 6 tháng một lần), và đảm bảo các nhân viên được đào tạo đúng cách. Ghi chép lại kết quả hàn (loss, điểm ảnh) để theo dõi chất lượng.

4. Vệ Sinh Connector Thường Xuyên: Thực hiện vệ sinh connector quang hàng tuần hoặc tùy theo môi trường. Sử dụng các khăn lau quang, dung dịch vệ sinh chuyên dụng, và nắp bụi để bảo vệ các cổng connector khi không sử dụng.

5. Bảo Vệ Vật Lý: Lắp đặt ODF quang (Optical Distribution Frame) để quản lý cáp quang một cách khoa học, giảm thiểu các va đập, rối cáp, và mất mát năng lượng ánh sáng. Đối với cáp ngoài trời, sử dụng các ống dẫn cáp chắc chắn và kiểm tra định kỳ.

6. Kiểm Tra Định Kỳ: Thực hiện đo kiểm suy hao cáp quang định kỳ (hàng năm hoặc 6 tháng) bằng OTDR để phát hiện sớm các vấn đề. Giữ lại các bản ghi đo để so sánh xu hướng suy hao theo thời gian.

7. Lựa Chọn Module Quang Phù Hợp: Khi sử dụng các module quang SFP hoặc tương tự, đảm bảo chúng phù hợp với loại cáp và bước sóng sử dụng. Module có công suất phát yếu hoặc nhạy cảm kém có thể dẫn đến suy hao biểu kiến.

Kết Luận

Suy hao cáp quang là vấn đề phổ biến nhưng hoàn toàn có thể phòng ngừa và khắc phục nếu Quý khách hiểu rõ các nguyên nhân và áp dụng các biện pháp đúng cách. Từ việc lựa chọn cáp quang chính hãng, lắp đặt cẩn thận, hàn quang chất lượng cao, cho đến kiểm tra và bảo dưỡng định kỳ, tất cả đều là những yếu tố quan trọng để duy trì hiệu suất tối ưu của hệ thống mạng quang.

TCNET cung cấp đầy đủ các sản phẩm cáp quang, thiết bị hàn, công cụ đo kiểm, và dịch vụ hỗ trợ kỹ thuật để giúp Quý khách xây dựng và duy trì hệ thống mạng quang hoạt động ổn định, hiệu quả.

Câu Hỏi Thường Gặp

1. Suy hao cáp quang bao nhiêu là bình thường?

Tiêu chuẩn suy hao bình thường của cáp quang SMF là 0,35 dB/km ở 1310nm và 0,20 dB/km ở 1550nm. Tổng suy hao của hệ thống bao gồm cáp, connector (mỗi connector khoảng 0,3-0,5 dB), và mối hàn (khoảng 0,02-0,1 dB mỗi mối). Ví dụ, với hệ thống GPON tiêu chuẩn, tổng suy hao phải dưới 28 dB để đảm bảo tín hiệu ổn định.

2. Làm sao để phát hiện connector quang bẩn?

Có thể phát hiện connector bẩn bằng cách sử dụng microscope soi lỗ (fiber scope) hoặc đơn giản là quan sát bằng mắt dưới ánh sáng mạnh. Connector bẩn sẽ có các hạt bụi, vết dầu, hoặc lớp phủ màu sơn bên ngoài. Ngoài ra, nếu suy hao tại một vị trí bất thường cao (0,5 dB hoặc hơn), có thể là do connector bẩn hoặc hỏng.

3. Bán kính uốn tối thiểu của cáp quang là bao nhiêu?

Bán kính uốn tối thiểu tiêu chuẩn là 10-15 lần đường kính cáp quang khi không có tải trọng, và 20 lần khi có tải trọng. Ví dụ, cáp quang có đường kính 0,9mm sẽ có bán kính uốn tối thiểu từ 9-13,5mm (không tải) hoặc 18mm (có tải). Cáp loại G.657 có khả năng uốn tốt hơn, bán kính có thể giảm xuống 5-10mm.

4. Mối hàn quang mất bao lâu để hoàn thành?

Một mối hàn quang típ thường mất từ 20-30 giây để hoàn thành bằng máy hàn tự động. Quá trình bao gồm vệ sinh đầu cáp (10-15 giây), đặt cáp vào máy (5 giây), căn chỉnh sợi quang (10-15 giây), và hàn (10-20 giây). Thời gian có thể thay đổi tùy theo loại máy hàn và điều kiện môi trường.
