Margin công suất quang là gì và cách tính thực tế

Rất nhiều tuyến quang “chạy tốt lúc nghiệm thu” nhưng xuống cấp dần chỉ sau một hai năm — nguyên nhân phổ biến nhất là thiết kế thiếu margin công suất ngay từ đầu. Bài viết hướng dẫn công thức tính margin và một ví dụ tính từng bước cụ thể, để kỹ sư tự áp dụng cho tuyến thực tế của mình thay vì chỉ tính công suất phát trừ suy hao là xong.

Margin công suất quang là gì

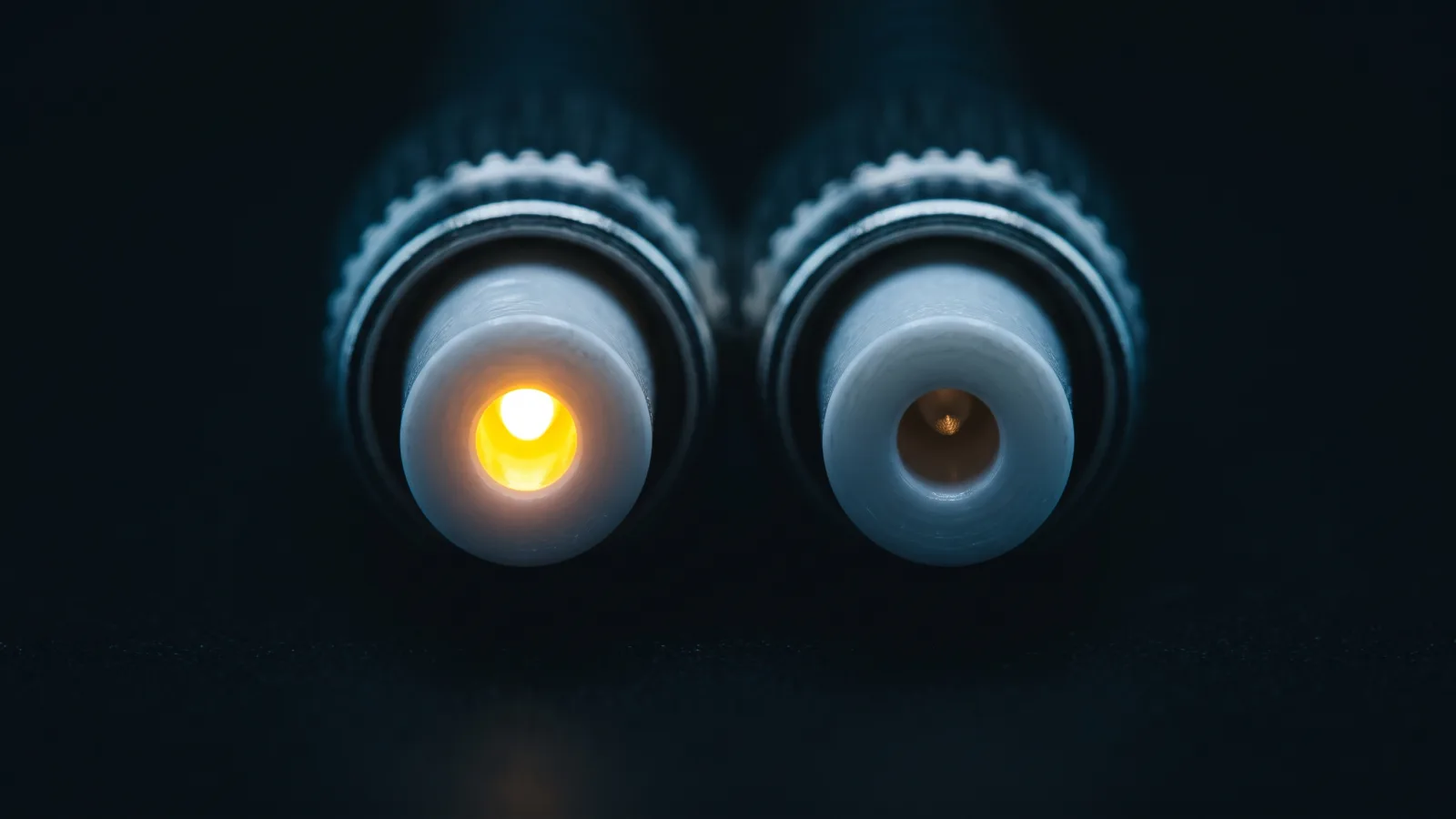

Margin công suất quang là phần công suất dư ra giữa mức công suất thực tế đến được đầu thu và ngưỡng độ nhạy tối thiểu mà thiết bị thu (module SFP, coherent transponder…) yêu cầu để hoạt động đúng chuẩn. Margin càng lớn, tuyến càng có nhiều dư địa chịu đựng các yếu tố suy giảm phát sinh theo thời gian mà không cần thi công lại ngay. Đây là bước cuối cùng, mang tính quyết định, trong toàn bộ quy trình tính link budget khi thiết kế một tuyến quang mới.

Công thức tính margin (link budget)

Công thức cơ bản: Margin = Công suất phát (Tx power) − Tổng suy hao trên tuyến − Độ nhạy thu tối thiểu (Rx sensitivity). Trong đó công suất phát và độ nhạy thu lấy theo datasheet của module quang đang dùng (đơn vị dBm), còn tổng suy hao là tổng cộng suy hao sợi quang, đầu nối, mối hàn và bộ chia (nếu có) trên toàn tuyến (đơn vị dB). Ngoài margin so với độ nhạy thu tối thiểu, cần đối chiếu thêm công suất đến đầu thu với ngưỡng công suất thu tối đa (Rx overload/maximum input power) trong cùng datasheet — chỉ kết luận tuyến đạt khi Prx nằm trong cả hai giới hạn min và max của cửa sổ thu.

Đây là các con số điển hình mang tính tham khảo để lập kế hoạch sơ bộ — khi tính margin cho một tuyến cụ thể, luôn dùng số liệu đo thực tế hoặc số liệu theo datasheet đúng loại sợi/thiết bị đang triển khai.

Ví dụ tính margin từng bước

Giả sử một tuyến FTTH minh họa dùng module SFP có công suất phát Tx = +3 dBm và độ nhạy thu Rx sensitivity = −24 dBm (số liệu minh họa, cần thay bằng đúng datasheet module thực tế đang dùng), tuyến dài 15km, có 2 đầu nối và 1 mối hàn, không qua splitter:

• Bước 1 — Suy hao sợi: 15km × 0,25 dB/km (giả định 1550nm) = 3,75 dB.
• Bước 2 — Suy hao đầu nối: 2 đầu nối × 0,3 dB = 0,6 dB.
• Bước 3 — Suy hao mối hàn: 1 mối × 0,1 dB = 0,1 dB.
• Bước 4 — Tổng suy hao tuyến: 3,75 + 0,6 + 0,1 = 4,45 dB.

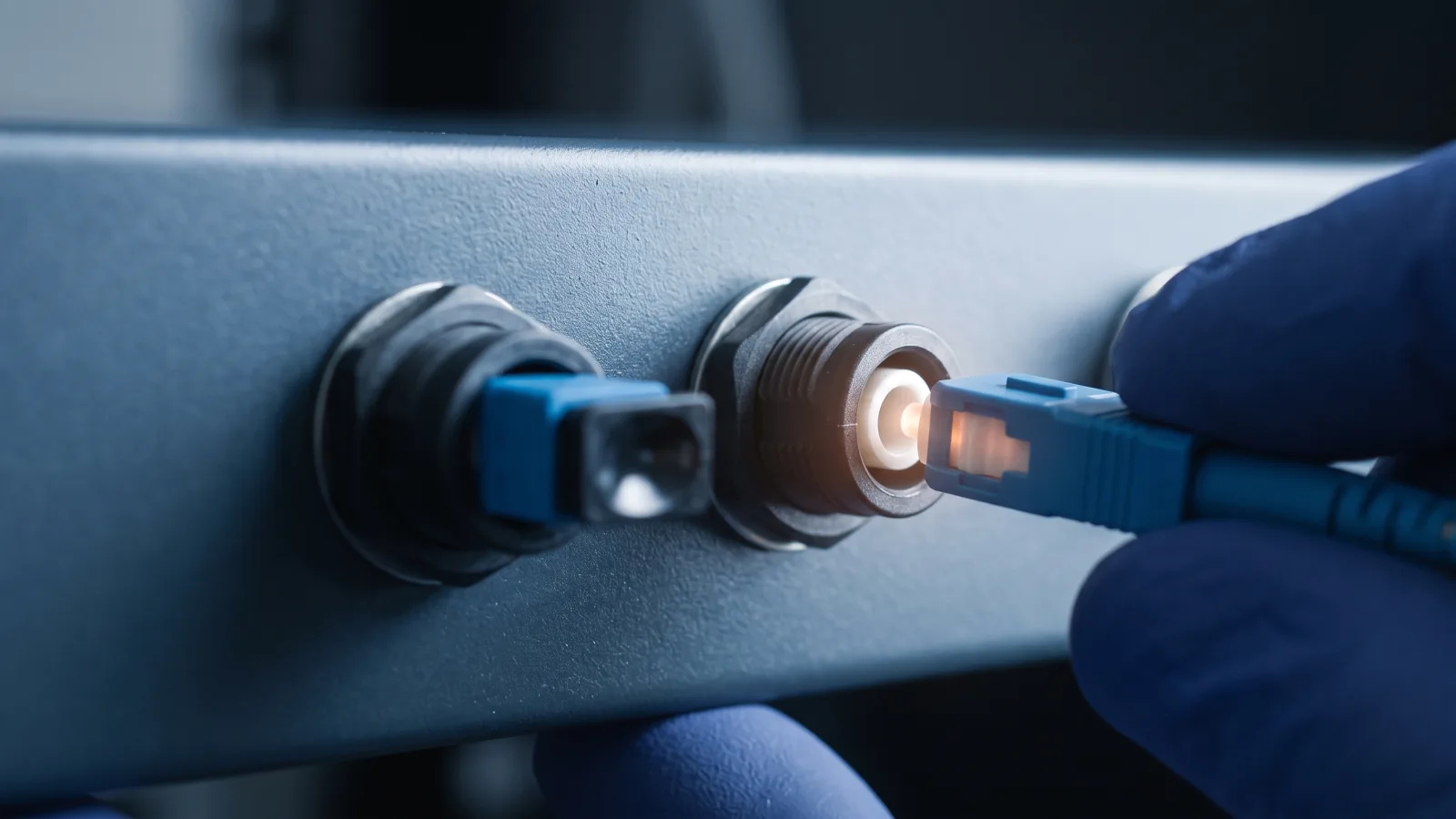

• Bước 5 — Công suất đến đầu thu: Tx − tổng suy hao = 3 − 4,45 = −1,45 dBm.
• Bước 6 — Margin: Công suất đến đầu thu − độ nhạy thu = −1,45 − (−24) = 22,55 dB.

Với ví dụ này, margin dưới (so với ngưỡng độ nhạy tối thiểu) là 22,55 dB, khá dư dả cho một tuyến ngắn 15km — nhưng margin dưới lớn chỉ là điều kiện cần, chưa đủ để kết luận tuyến đạt chuẩn. Còn phải kiểm tra công suất đến đầu thu (Prx = −1,45 dBm) có nằm dưới ngưỡng công suất thu tối đa (Rx overload/maximum input power) theo datasheet của chính module SFP đó hay không — nếu Prx vượt ngưỡng overload, receiver có thể bão hòa và tăng lỗi bit dù margin dưới rất lớn. Trong thực tế, margin dưới lớn thường xuất hiện ở các tuyến điểm-điểm ngắn dùng SFP công suất cao, khác hẳn tuyến PON có splitter làm margin co lại đáng kể do suy hao chia công suất lớn — với tuyến ngắn công suất cao như ví dụ trên, nguy cơ vượt Rx overload cần được kiểm tra kỹ không kém nguy cơ thiếu margin dưới.

Bao nhiêu margin là an toàn

Không có một con số margin “chuẩn” áp dụng cho mọi tuyến, nhưng nguyên tắc chung là margin càng thấp thì tuyến càng ít dư địa chịu đựng suy giảm phát sinh theo thời gian — bao gồm lão hóa laser (công suất phát giảm dần theo tuổi thọ), bụi bẩn hoặc trầy xước tích lũy trên đầu nối, mối hàn xuống cấp do nhiệt độ/độ ẩm, hoặc phát sinh thêm điểm nối khi sửa chữa/đấu nối lại tuyến. Khi margin tính được sát ngưỡng 0 dB hoặc âm, tuyến gần như chắc chắn sẽ mất kết nối chỉ sau một thời gian ngắn vận hành, kể cả khi đo đạt lúc nghiệm thu.

Vì vậy khi thiết kế, nên chủ động chừa dự phòng cho các hạng mục dễ phát sinh suy hao ngoài kế hoạch: thêm connector dự phòng cho khả năng đấu nối lại, thêm hệ số an toàn cho mối hàn nếu thi công ở môi trường ngoài trời khắc nghiệt, và tính margin dựa trên độ nhạy thu ở điều kiện xấu nhất (worst-case) trong dải nhiệt độ hoạt động của thiết bị thay vì điều kiện phòng thí nghiệm lý tưởng.

Cách cải thiện margin khi tính ra không đủ

Nếu kết quả tính cho thấy margin quá thấp hoặc âm, hướng xử lý cần tách riêng theo kiến trúc tuyến. Với tuyến điểm-điểm (P2P): giảm số điểm nối/mối hàn không cần thiết để giảm tổng suy hao; đổi sang module SFP có công suất phát cao hơn hoặc độ nhạy thu tốt hơn (tra đúng công suất thu SFP đạt chuẩn của dòng thiết bị định dùng); hoặc với tuyến P2P quá dài, cân nhắc bổ sung bộ khuếch đại quang đúng bước sóng và chuẩn hệ thống đang dùng thay vì cố ép một cấu hình thu-phát vượt quá khả năng vật lý của thiết bị. Với tuyến FTTH/PON nhiều tầng chia splitter, KHÔNG áp dụng cách bổ sung khuếch đại quang chung như tuyến P2P — hệ thống PON hoạt động ở các bước sóng riêng (1310nm upstream, 1490nm downstream, 1577nm RF video/overlay nếu có) và thiết bị OLT/ONU không tương thích với bộ khuếch đại quang thiết kế cho tuyến đơn kênh thông thường; hướng xử lý đúng khi PON thiếu margin là giảm tỷ lệ chia splitter, rút ngắn khoảng cách, hoặc dùng OLT/ONU công suất phát cao/độ nhạy tốt hơn theo đúng chuẩn PON (GPON/XG-PON) đang triển khai. Việc rà soát lại toàn bộ các thành phần suy hao trên tuyến nên bám theo đúng công thức tính optical link budget đã trình bày ở trên, kết hợp đối chiếu với ngưỡng độ nhạy thu quang thực tế của thiết bị đang dùng.

Margin khác gì tổng suy hao và độ nhạy thu

Ba khái niệm này thường bị nhầm lẫn với nhau: tổng suy hao là toàn bộ mức công suất bị mất trên đường truyền (do sợi, đầu nối, mối hàn, splitter cộng lại); độ nhạy thu là ngưỡng công suất tối thiểu mà thiết bị thu còn giải mã đúng tín hiệu; còn margin là phần chênh lệch còn lại sau khi đã trừ tổng suy hao khỏi công suất phát và so với độ nhạy thu. Xem chi tiết cách cộng dồn từng thành phần suy hao ở bài cách tính suy hao trên tuyến cáp quang. Hiểu đúng ba khái niệm này giúp tránh sai lầm phổ biến: chỉ nhìn tổng suy hao thấy “có vẻ ổn” trong khi thực chất margin đã gần bằng 0 do công suất phát hoặc độ nhạy thu của thiết bị đang dùng không đủ tốt.

Câu hỏi thường gặp (FAQ)

Margin 3 dB đủ chưa?

Tùy loại tuyến và mức độ ổn định môi trường: với tuyến trong nhà, ít biến động, 3 dB có thể tạm chấp nhận nhưng khá sát; với tuyến ngoài trời chịu nhiệt độ/độ ẩm thay đổi nhiều hoặc có khả năng sửa chữa/đấu nối lại trong tương lai, nên nhắm mức margin cao hơn để có dư địa an toàn — không có một ngưỡng “đủ” cố định cho mọi trường hợp.

Vì sao phải chừa dự phòng thay vì tính đúng đủ?

Vì các thành phần suy hao trên tuyến không cố định mãi mãi — laser lão hóa làm giảm công suất phát, đầu nối bám bụi/trầy xước theo thời gian, mối hàn có thể xuống cấp — nên một tuyến chỉ đạt đúng ngưỡng lúc nghiệm thu gần như chắc chắn sẽ xuống dưới ngưỡng sau một thời gian vận hành nếu không có margin dự phòng.

Tính margin cho tuyến có splitter thì khác gì?

Suy hao của splitter (ví dụ PLC 1:8 khoảng 10,5 dB) chiếm phần lớn tổng suy hao tuyến PON, nên margin thường co lại đáng kể so với tuyến điểm-điểm không splitter cùng khoảng cách — cần cộng đúng suy hao chia công suất của tỷ lệ splitter đang dùng vào tổng suy hao trước khi tính margin, và với tuyến PON nhiều tầng chia thì cộng dồn suy hao của tất cả các tầng.

Margin âm nghĩa là gì?

Margin âm nghĩa là công suất tính toán đến được đầu thu thấp hơn ngưỡng độ nhạy thu tối thiểu của thiết bị — về lý thuyết tuyến sẽ không hoạt động ổn định hoặc mất kết nối hoàn toàn, cần giảm suy hao trên tuyến hoặc đổi thiết bị có thông số phù hợp hơn trước khi đưa vào khai thác.
