Quy trình hàn cáp quang chuẩn kỹ thuật

Hàn cáp quang là quy trình kỹ thuật sử dụng máy hàn hồ quang điện để nung chảy và nối hai lõi sợi quang, nhằm tạo mối nối có suy hao thấp và độ ổn định cao. Quy trình hàn chuẩn bắt đầu từ chuẩn bị đầy đủ dụng cụ, vật tư, tiếp đến là làm sạch – tuốt vỏ – cắt phẳng sợi quang, lắp đặt và cố định ODF, chuẩn bị dây pigtail, thực hiện hàn nóng chảy bằng máy hàn quang, gia cố mối hàn bằng ống co nhiệt và cuối cùng đo kiểm suy hao sau hàn.

Thông qua hướng dẫn hàn cáp quang của Mạng Thành Công dưới đây, bạn có thể nắm rõ từng công đoạn thực hiện, yêu cầu kỹ thuật cần tuân thủ và các lưu ý quan trọng để hệ thống cáp quang vận hành ổn định, bền bỉ theo thời gian.

Tiêu chuẩn kỹ thuật cần đạt khi hàn cáp quang

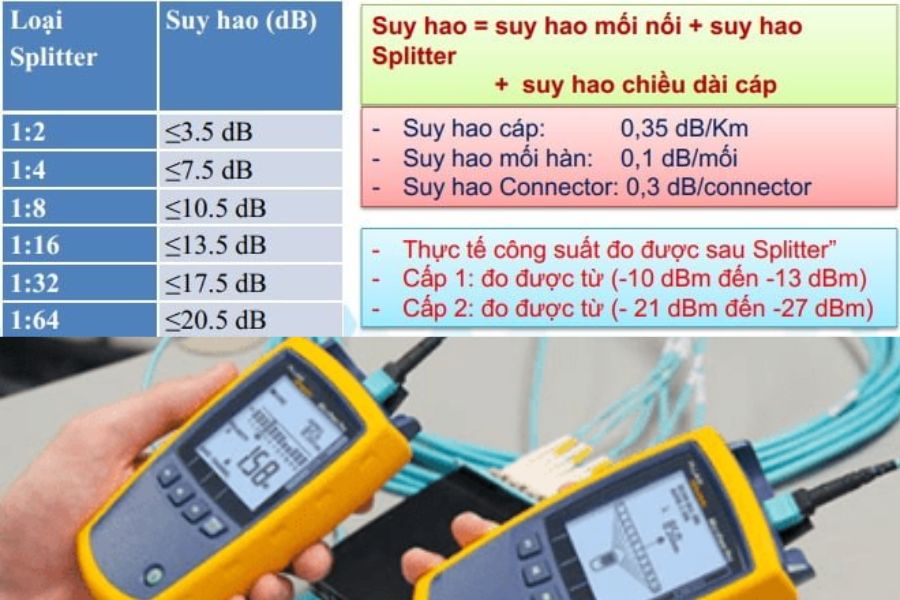

Mức suy hao cho phép sau khi hàn

Sau khi hàn cáp quang, suy hao mối hàn cần được kiểm soát ở mức rất thấp để đảm bảo chất lượng đường truyền. Theo tiêu chuẩn thực tế, suy hao cho phép thường ≤ 0,05 dB đối với hàn sợi quang đơn mode và ≤ 0,1 dB đối với sợi quang đa mode. Các mối hàn có suy hao vượt quá ngưỡng này cần được hàn lại, vì sẽ làm giảm công suất tín hiệu, ảnh hưởng trực tiếp đến tốc độ và độ ổn định của hệ thống quang.

Độ bền mối hàn

Mối hàn cáp quang phải đảm bảo độ bền cơ học để chịu được tác động trong quá trình thi công và vận hành. Thông thường, mối hàn đạt chuẩn cần chịu được lực kéo tối thiểu khoảng 1,9–2,0 N sau khi được gia cường bằng ống co nhiệt. Ngoài ra, mối hàn không được nứt gãy khi uốn cong ở bán kính tối thiểu 30 mm, đảm bảo an toàn cho sợi quang khi đặt trong hộp phối quang hoặc tủ ODF.

Yêu cầu về độ sạch và căn chỉnh sợi

Độ sạch và độ chính xác khi căn chỉnh sợi là yếu tố quyết định chất lượng mối hàn. Trước khi hàn, đầu sợi quang phải được làm sạch hoàn toàn bằng cồn isopropyl nồng độ ≥ 99%, không bám bụi hay dầu mỡ. Góc cắt sợi cần đạt độ chính xác cao, thường ≤ 0,5°, để hai lõi sợi được căn chỉnh thẳng trục. Căn chỉnh sai lệch dù chỉ vài micromet cũng có thể làm suy hao tăng lên rõ rệt, ảnh hưởng đến toàn bộ tuyến cáp quang.

Dụng cụ và vật tư cần chuẩn bị

• Máy hàn cáp quang: Dùng để căn chỉnh lõi sợi và hàn bằng hồ quang điện. Máy đạt chuẩn có sai lệch trục sợi khoảng ±0,1–0,2 µm, giúp mối hàn đạt suy hao thấp, thường ≤ 0,05 dB. Ngoài ra, máy nên có tính năng tự động căn chỉnh, chống gió và hiệu chuẩn hồ quang để đảm bảo chất lượng hàn ổn định.
• Dao cắt sợi quang: Giúp tạo mặt cắt phẳng, vuông góc trước khi hàn. Cleaver đạt chuẩn có góc cắt ≤ 0,5°, lưỡi dao sắc với tuổi thọ khoảng 30.000–50.000 lần cắt, góp phần giảm nứt sợi và suy hao mối hàn.

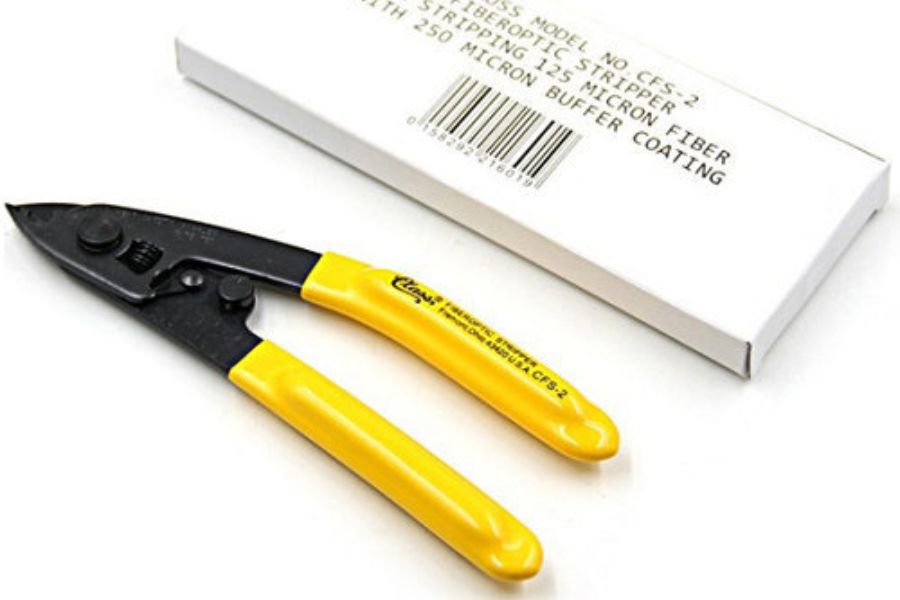

• Dao tuốt sợi: Dùng để loại bỏ lớp vỏ và coating của sợi quang mà không làm xước lõi. Dao cần tuốt chính xác từ lớp 250 µm xuống sợi trần 125 µm, giúp mối hàn bền và ổn định theo thời gian.
• Cồn vệ sinh, giấy không bụi: Cồn isopropyl nồng độ ≥ 99% và giấy không bụi dùng để làm sạch sợi trước khi hàn. Vệ sinh đúng cách giúp tránh bụi bẩn bám vào lõi, hạn chế suy hao mối hàn tăng thêm 0,1 dB hoặc hơn.
• Ống co nhiệt, khay hàn: Ống co nhiệt dài khoảng 40–60 mm dùng để bảo vệ và gia cố mối hàn sau khi hàn xong. Mối hàn được cố định trên khay hàn, đảm bảo bán kính uốn sợi ≥ 30 mm, giúp duy trì độ bền và chất lượng đường truyền.

Quy trình hàn cáp quang chuẩn kỹ thuật

Để đảm bảo một mối nối cáp quang đạt tiêu chuẩn kỹ thuật khắt khe, quy trình thi công cần được thực hiện tỉ mỉ qua hai giai đoạn chính: chuẩn bị hạ tầng và thực hiện kỹ thuật hàn. Dưới đây là hướng dẫn hàn cáp quang chi tiết

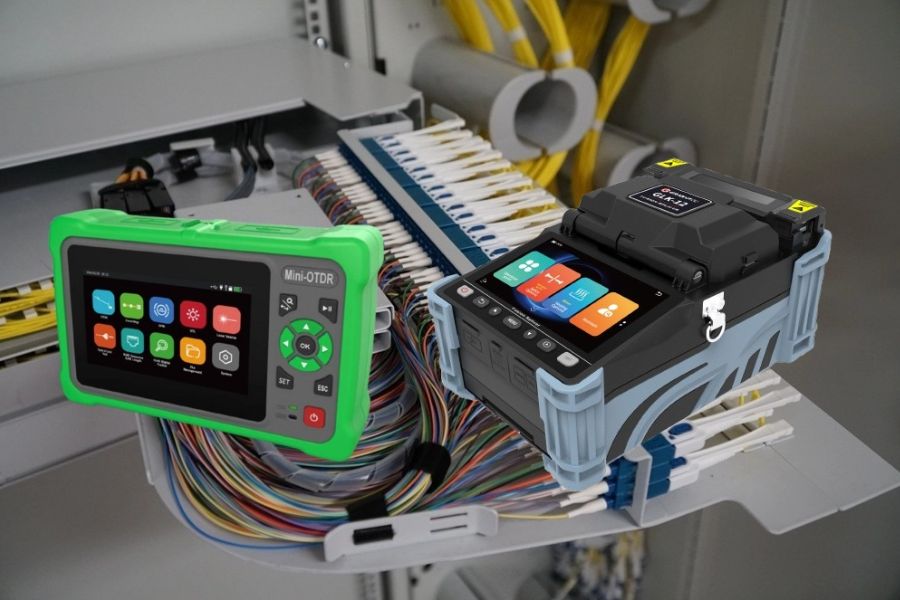

Giai đoạn 1: Chuẩn bị hạ tầng kết nối

Trong giai đoạn này, sự gọn gàng và sạch sẽ là ưu tiên hàng đầu để bảo vệ lõi thủy tinh siêu nhỏ.

• Bước 1: Làm sạch và tuốt lớp vỏ cáp: Sử dụng dao tuốt chuyên dụng để bóc tách lớp vỏ nhựa ngoài (PE) và lớp bảo vệ thép (nếu có) của cáp quang. Sau đó, làm sạch lớp mỡ chống ẩm bằng dung dịch tẩy rửa chuyên dụng, tách riêng từng ống lỏng và phân loại các sợi quang theo mã màu.
• Bước 2: Lắp đặt và cố định ODF: Gắn hộp phối quang ODF vào vị trí chỉ định (tủ rack hoặc tường). Cáp quang sau khi xử lý sẽ được luồn vào ODF, cố định chắc chắn phần lõi chịu lực vào thân hộp để đảm bảo sợi quang không bị căng hoặc tuột khi có tác động ngoại lực.
• Bước 3: Chuẩn bị dây nối (Pigtail): Lựa chọn dây nối quang có đầu đầu nối (SC, LC, FC…) tương ứng với thiết kế. Các dây này được cắm vào mặt trong của adapter trên ODF, đầu còn lại để sẵn sàng cho việc hàn nối vào sợi cáp chính.

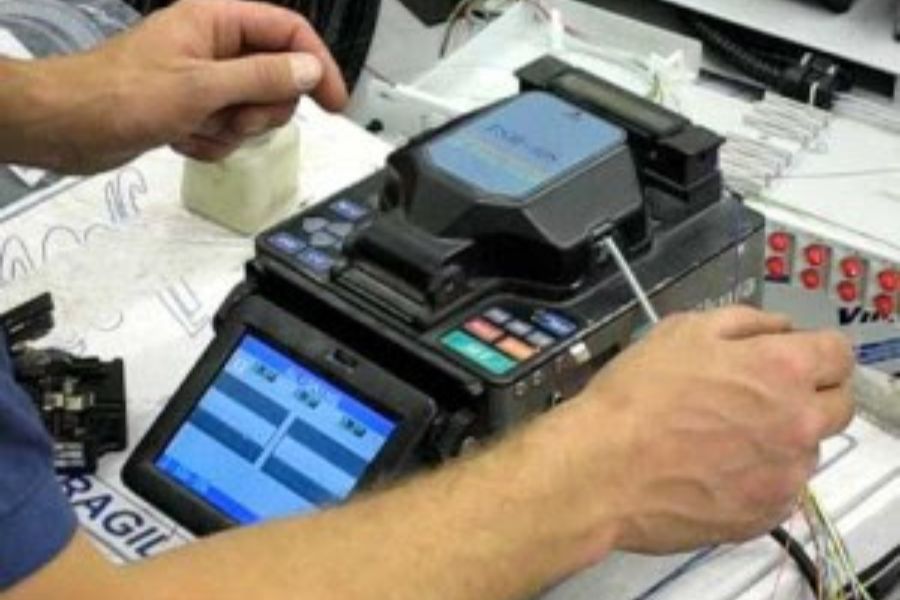

Giai đoạn 2: Kỹ thuật hàn nối nóng chảy chi tiết

Đây là quá trình sử dụng máy hàn hồ quang để hợp nhất hai lõi sợi thành một môi trường truyền dẫn thống nhất.

• Bước 1: Căn chỉnh vị trí sợi trong máy: Sau khi đã luồn ống co nhiệt vào một đầu sợi, kỹ thuật viên tiến hành tuốt lớp bảo vệ, vệ sinh bằng cồn 90° và cắt chính xác bằng dao cắt kim cương. Hai đầu sợi được đặt vào rãnh chữ V của máy hàn, sao cho khoảng cách giữa hai đầu sợi nằm trong tầm quan sát của camera nhưng không chạm vào nhau.
• Bước 2: Thực hiện phóng hồ quang điện: Máy hàn sẽ tự động căn chỉnh tâm lõi. Khi hai sợi đã thẳng hàng tuyệt đối, máy phóng tia lửa điện (Arc) để làm nóng chảy hai đầu thủy tinh và ép chúng lại với nhau. Toàn bộ tiến trình này được hiển thị qua màn hình LCD để theo dõi mức suy hao (dB).
• Bước 3: Kiểm tra và đánh giá mối nối: Sau khi máy báo hoàn tất, kỹ thuật viên quan sát hình ảnh mối hàn trên màn hình để đảm bảo không có bọt khí, vết đen hoặc bị “eo” tại điểm nối. Sau đó, mở nắp máy để hệ thống thực hiện bài kiểm tra lực kéo căng tự động nhằm xác nhận độ bền cơ học.
• Bước 4: Gia cố bảo vệ bằng ống nung: Đẩy ống co nhiệt bao trùm điểm hàn, che kín phần sợi trần. Đưa toàn bộ vào khoang nung nhiệt của máy hàn. Nhiệt độ cao sẽ làm ống co lại, ôm chặt và bảo vệ điểm nối khỏi độ ẩm và gãy gập. Cuối cùng, xếp gọn sợi thừa vào khay chứa theo đúng bán kính uốn cong cho phép.

Kiểm tra và đo suy hao sau khi hàn

Đo kiểm bằng máy đo công suất

Kỹ thuật viên sử dụng cặp máy phát và máy thu để xác định tổng suy hao. Máy phát bơm tín hiệu chuẩn vào một đầu, máy thu đo công suất thực tế nhận được ở đầu kia; hiệu số giữa hai đầu chính là suy hao toàn tuyến. Phương pháp này cung cấp con số thực tế về mức độ sụt giảm tín hiệu trên đường truyền để đảm bảo thiết bị đầu cuối hoạt động ổn định.

Đánh giá kết quả sau đo

Một mối hàn đạt chuẩn phải có mức suy hao hiển thị trên máy thường dưới 0.05 dB. Tổng suy hao toàn hệ thống bao gồm mối hàn, đầu nối và độ dài cáp không được vượt quá quỹ đạo công suất (thường tính toán dựa trên định mức 0.35 dB/km cho bước sóng 1310nm). Kết quả này là căn cứ để nghiệm thu và bàn giao công trình.

Xử lý khi suy hao vượt ngưỡng

Kết quả đo lớn hơn 0.1 dB tại điểm nối hoặc vượt tổng định mức, cần kiểm tra vệ sinh các đầu adapter và dây nhảy trước tiên. Nếu lỗi do mối hàn, bắt buộc phải cắt bỏ, thực hiện vệ sinh và hàn lại từ đầu để tránh gây lỗi truyền tin hoặc làm cháy cổng quang thiết bị. Bỏ qua sai số nhỏ ở giai đoạn này có thể dẫn đến hệ thống mạng chập chờn về lâu dài.

Những lỗi thường gặp khi hàn cáp quang

Sợi bẩn, không làm sạch kỹ

Sợi quang không được vệ sinh sạch trước khi hàn là lỗi phổ biến nhất, dễ gây suy hao cao. Bụi bẩn, dầu mỡ hoặc cặn cồn còn sót lại trên bề mặt sợi có thể khiến mối hàn xuất hiện bọt khí, làm suy hao tăng lên ≥ 0,1 dB, thậm chí dẫn đến hàn lỗi. Vì vậy, sợi quang cần được lau bằng cồn isopropyl nồng độ ≥ 99% và giấy không bụi trước khi đưa vào máy hàn.

Cắt sợi không vuông

Đầu sợi quang bị cắt lệch hoặc không phẳng sẽ làm hai đầu sợi không tiếp xúc đều khi hàn. Nếu góc cắt vượt quá 0,5°, máy hàn khó căn chỉnh chính xác, khiến mối hàn dễ bị lệch trục và suy hao tăng. Lỗi này thường xuất phát từ lưỡi dao cleaver bị mòn hoặc thao tác cắt không đúng kỹ thuật.

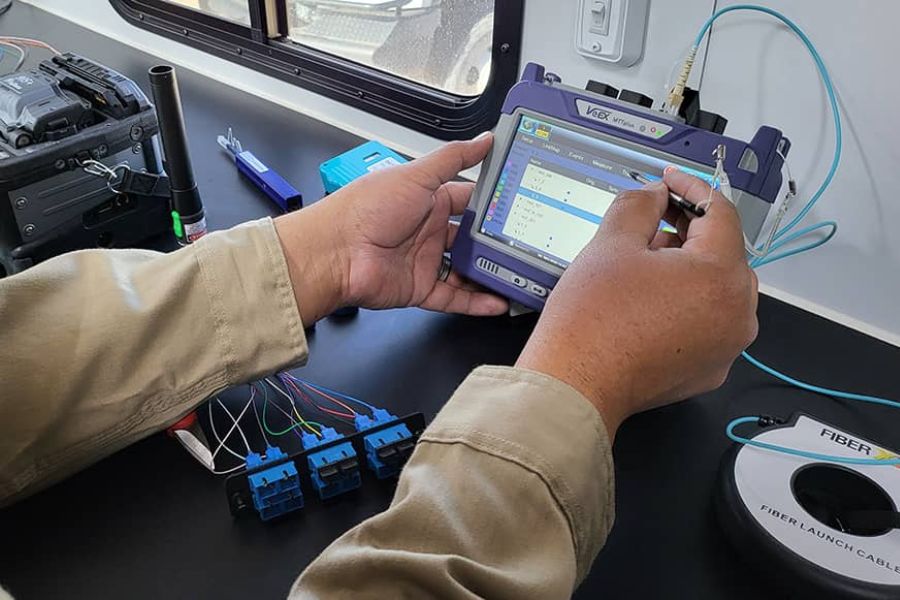

Lệch lõi khi hàn

Lệch lõi xảy ra khi hai lõi sợi không được căn chỉnh chính xác trước và trong quá trình hàn. Sai lệch chỉ vài micromet cũng có thể làm suy hao mối hàn vượt 0,05 dB, ảnh hưởng đến toàn tuyến cáp quang. Nguyên nhân thường do sợi đặt sai vị trí, máy hàn chưa được hiệu chuẩn hoặc môi trường thi công có gió mạnh.

Bảo vệ mối hàn không đúng cách

Mối hàn không được bảo vệ đúng kỹ thuật sẽ dễ bị gãy hoặc suy hao tăng theo thời gian. Nếu ống co nhiệt không được nung đều, mối hàn không được cố định đúng trên khay hàn hoặc bán kính uốn sợi nhỏ hơn 30 mm, sợi quang có thể bị ứng suất cơ học. Điều này làm giảm độ bền mối hàn và ảnh hưởng đến độ ổn định của đường truyền quang.

Lưu ý để hàn cáp quang đạt chất lượng cao

Giữ môi trường hàn sạch sẽ

Khu vực hàn nối cần được che chắn khỏi gió và bụi bặm. Luôn vệ sinh tay bằng cồn trước khi thao tác và đảm bảo các dụng cụ như dao cắt, kìm tuốt luôn sạch. Chỉ cần một hạt bụi nhỏ bám vào lõi sợi 9 micromet cũng có thể làm tăng suy hao lên trên 0.5 dB hoặc gây cháy bề mặt khi phóng hồ quang điện.

Kiểm tra và bảo trì máy hàn định kỳ

Máy hàn cần được vệ sinh rãnh chữ V và camera bằng tăm bông thấm cồn hàng ngày để máy căn chỉnh sợi chính xác. Đặc biệt, cần thực hiện quy trình “Cân bằng hồ quang” (Arc Calibration) khi thay đổi môi trường làm việc hoặc sau mỗi 50-100 mối hàn để máy tự điều chỉnh dòng điện phù hợp. Đừng quên thay điện cực (electrodes) sau khoảng 2.000 – 5.000 lần phóng (tùy dòng máy) để đảm bảo mối hàn không bị đen hoặc giòn.

Tuân thủ nghiêm ngặt quy trình kỹ thuật

Tuyệt đối không được bỏ qua hoặc làm tắt bất kỳ bước nào, từ luồn ống co nhiệt trước khi hàn đến tuân thủ góc cắt sợi dưới 0.5 độ. Sau khi nung ống co nhiệt, phải để mối nối nguội tự nhiên trong khay làm mát khoảng 30 giây trước khi xếp vào khay ODF. Nếu tác động lực hoặc uốn cong sợi quá sớm khi ống bảo vệ còn nóng có thể gây ra hiện tượng vi uốn (micro-bend), làm tăng suy hao tín hiệu một cách đột biến.

Tóm lại, nắm rõ quy trình, tiêu chuẩn kỹ thuật và những lỗi thường gặp sẽ giúp quá trình hàn nối sợi quang đạt chất lượng cao, suy hao thấp và độ bền lâu dài. Thực hiện đúng từng bước trong hướng dẫn hàn cáp quang không chỉ giúp tối ưu hiệu suất đường truyền mà còn hạn chế tối đa sự cố trong quá trình vận hành và bảo trì hệ thống quang.
