DWDM Là Gì? Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế
DWDM (Dense Wavelength Division Multiplexing) tăng dung lượng sợi quang từ 10–100 lần mà không cần lắp thêm cáp — bằng cách ghép nhiều “màu ánh sáng” (bước sóng) khác nhau trên cùng một sợi quang, mỗi bước sóng mang một luồng dữ liệu độc lập. Đây là công nghệ nền tảng của backbone internet và cáp quang biển hiện đại.

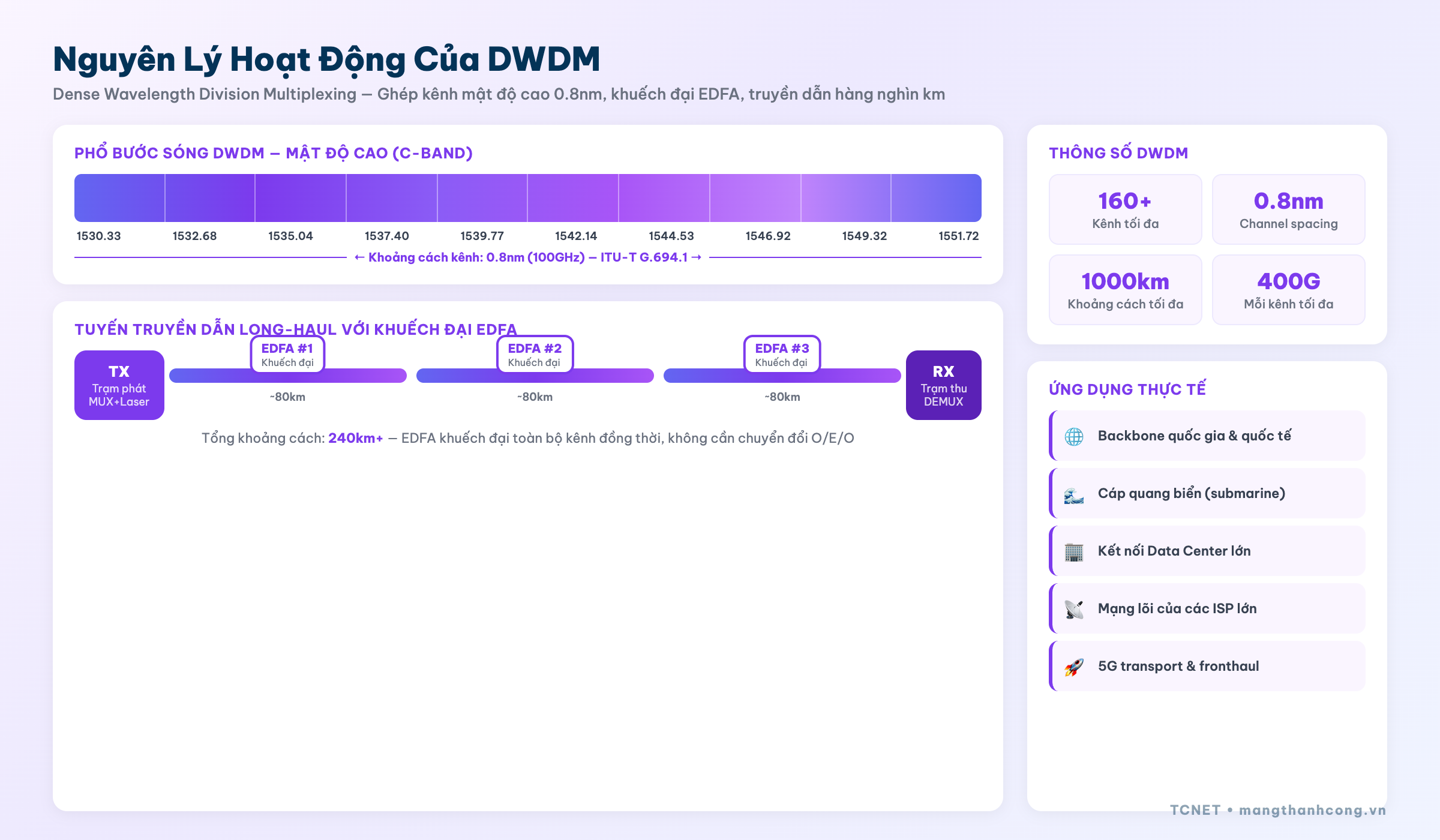

Nguyên Lý Hoạt Động Của DWDM
DWDM khai thác tính chất vật lý quan trọng của ánh sáng: các tần số khác nhau (bước sóng khác nhau) có thể đồng thời truyền trong cùng môi trường mà không nhiễu nhau. Hệ thống DWDM theo chuẩn ITU-T G.694.1 sử dụng lưới tần số (frequency grid) với khoảng cách kênh 50GHz hoặc 100GHz trong băng C (1530–1565nm) và L (1565–1625nm).
Tại đầu phát, Mux DWDM ghép nhiều laser (mỗi laser một bước sóng) vào một sợi quang. Tại đầu thu, Demux tách các bước sóng ra và đưa đến receiver tương ứng. Giữa hai đầu, EDFA khuếch đại toàn bộ tín hiệu đồng thời mà không cần biết nội dung từng kênh.

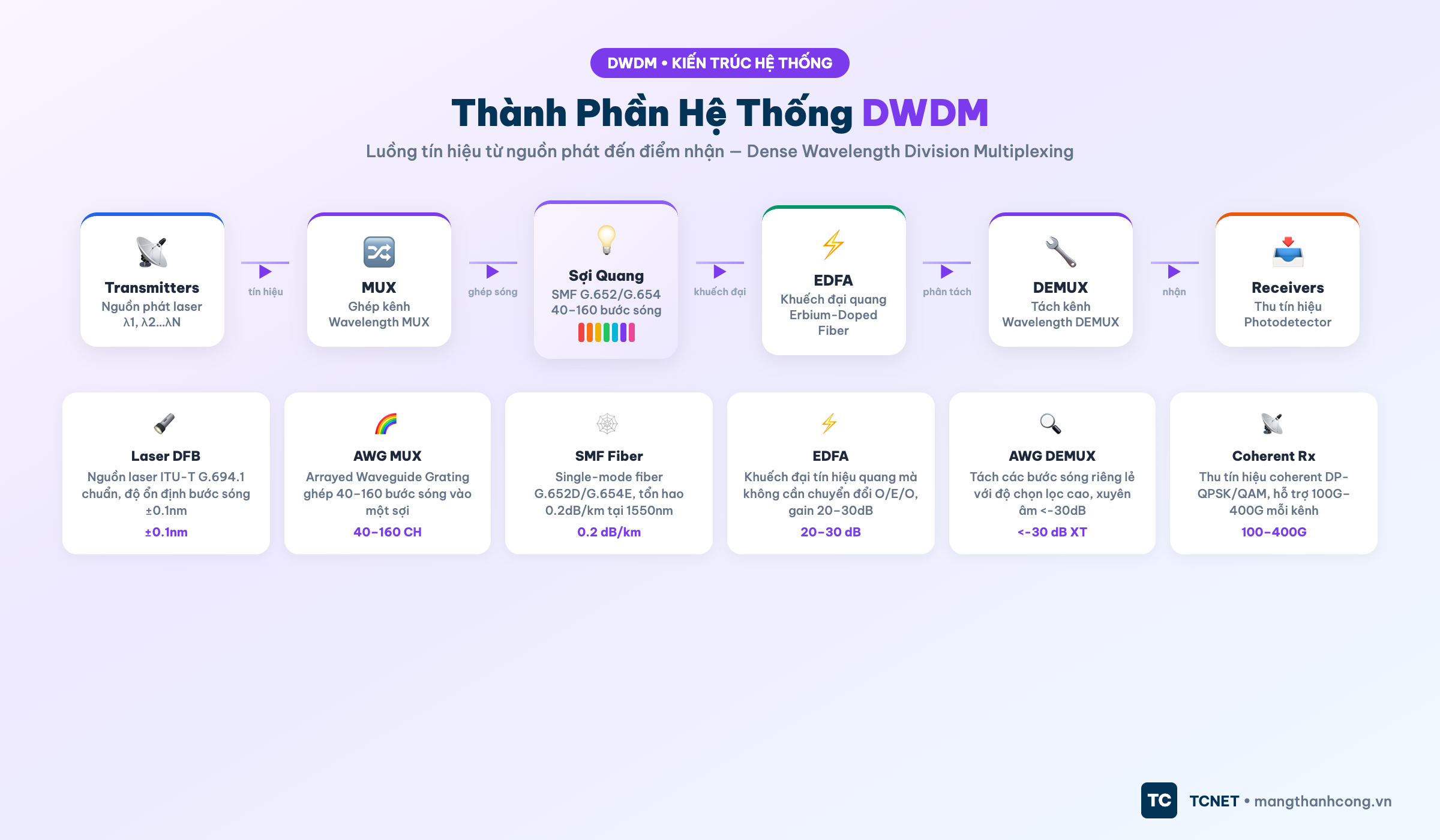

Các Thành Phần Chính Của Hệ Thống DWDM
| Thành phần | Chức năng | Ghi chú |
|---|---|---|
| Transponder/Muxponder | Chuyển đổi tín hiệu client sang bước sóng DWDM | Tích hợp laser DFB ổn định nhiệt độ |
| DWDM Mux/Demux | Ghép/tách kênh bước sóng | AWG hoặc thin-film filter, passive |
| EDFA | Khuếch đại toàn bộ kênh cùng lúc | Mỗi 60–120km một EDFA |
| ROADM | Add/drop kênh tại node trung gian | Reconfigurable Optical Add-Drop Mux |
| DCM | Bù tán sắc chromatic | Không cần với hệ thống coherent DSP |
| OSC | Kênh giám sát quang ngoài băng | Truyền thông tin quản lý giữa các EDFA |

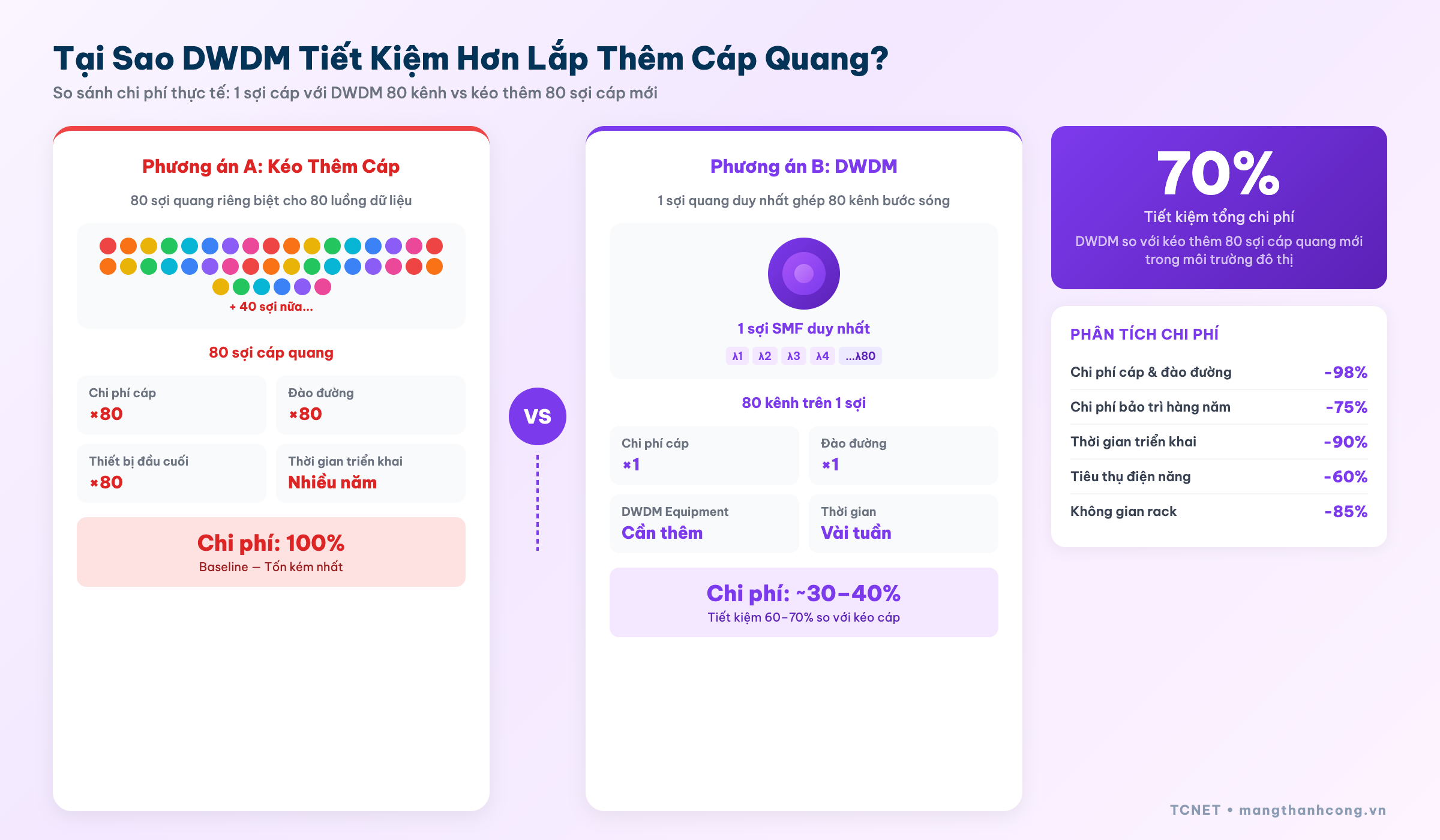

Tại Sao DWDM Tiết Kiệm Hơn Lắp Thêm Cáp
Chi phí lắp cáp quang mới bao gồm: chi phí cáp (nhỏ), chi phí đào đường, lắp ống và hoàn trả mặt đường (rất lớn). Tại Việt Nam, chi phí lắp cáp ngầm đô thị có thể 1–3 tỷ đồng/km. Hệ thống DWDM 40 kênh tăng dung lượng sợi hiện tại 40 lần với chi phí thiết bị chỉ bằng một phần nhỏ so với lắp thêm 40 sợi quang mới.

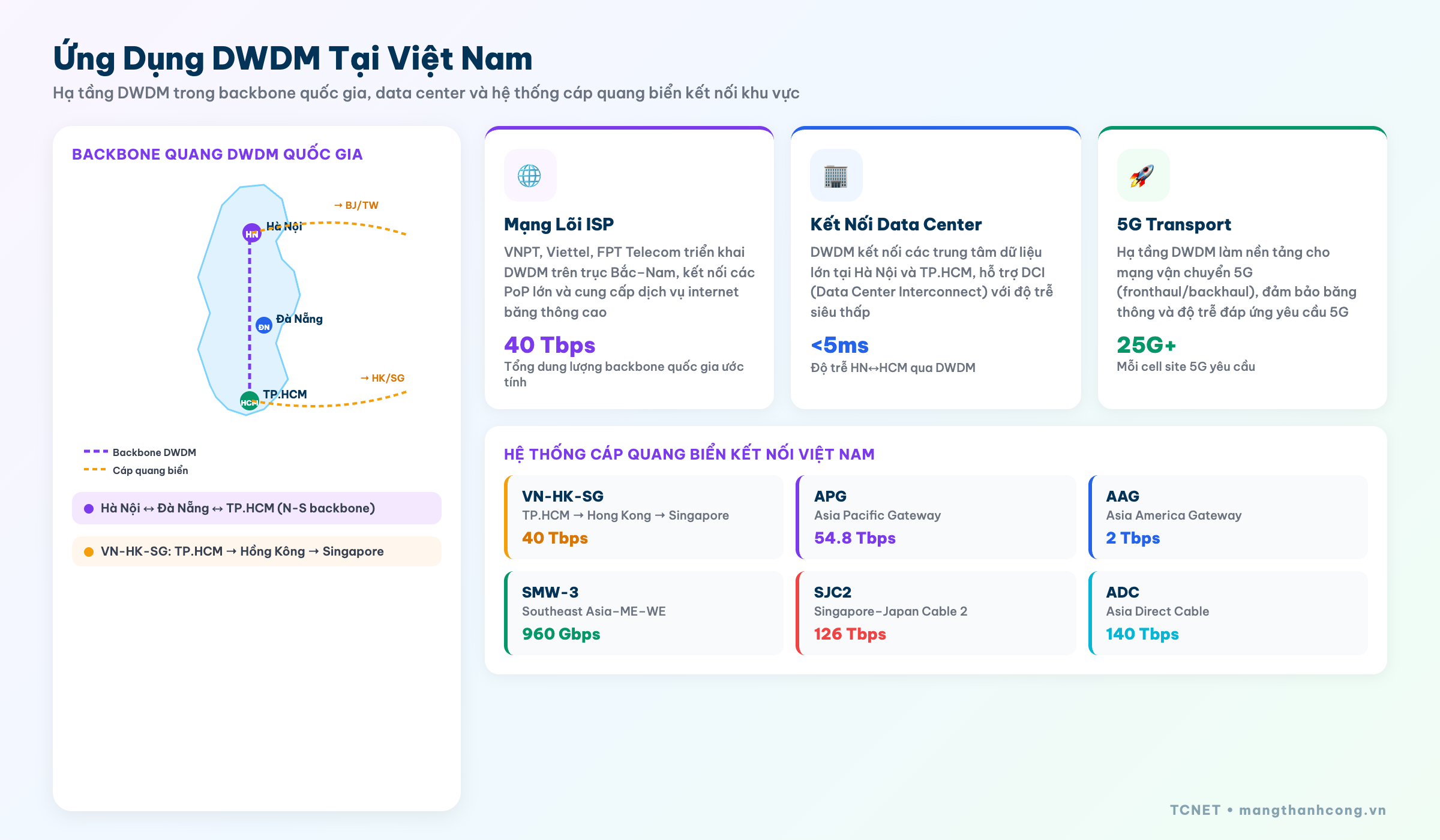

Ứng Dụng DWDM Tại Việt Nam
Hạ tầng DWDM tại Việt Nam được triển khai rộng rãi ở 3 lớp: (1) Backbone quốc gia Bắc-Nam của VNPT, Viettel và FPT; (2) Kết nối từ cáp quang biển (AAG, APG, SMW3) vào trung tâm dữ liệu; (3) Metro ring của ISP lớn tại Hà Nội và TP.HCM.
Câu Hỏi Thường Gặp Về DWDM
1. DWDM khác WDM thông thường ở điểm nào?
WDM (Wavelength Division Multiplexing) là tên chung. CWDM dùng khoảng cách kênh rộng 20nm, tối đa 18 kênh. DWDM dùng khoảng cách kênh hẹp 50GHz (~0.4nm), đến 96 kênh — “Dense” thể hiện mật độ kênh cao hơn CWDM nhiều lần.
2. Hệ thống DWDM có thể nâng cấp lên tốc độ cao hơn không cần thay cáp không?
Có — đây là ưu điểm lớn nhất của DWDM. Nâng từ 10G lên 100G rồi 400G/kênh chỉ cần thay transponder và có thể thay EDFA — cáp quang giữ nguyên. Với hệ thống coherent, thậm chí không cần thay DCM vì DSP bù tán sắc trong miền số.
3. TCNET cung cấp thiết bị DWDM không?
TCNET cung cấp module SFP/SFP+/QSFP DWDM và Mux/Demux DWDM passive cho mạng metro và campus. Quý khách liên hệ hotline 028.6285.0999 để được tư vấn giải pháp DWDM phù hợp theo khoảng cách và số kênh cần thiết.
