Khi thi công cáp quang, các phụ kiện quang giữ vai trò quan trọng nhằm đảm bảo tín hiệu ổn định và hỗ trợ thi công hiệu quả. Bài viết này, Mangthanhcong sẽ giới thiệu chi tiết các loại phụ kiện quan trọng, chức năng, cách lựa chọn đúng chuẩn cũng như những lưu ý khi triển khai ngoài thực tế. Nhờ đó, kỹ thuật viên và đơn vị thi công có thể xây dựng một hệ thống truyền dẫn bền vững và tối ưu chi phí vận hành.

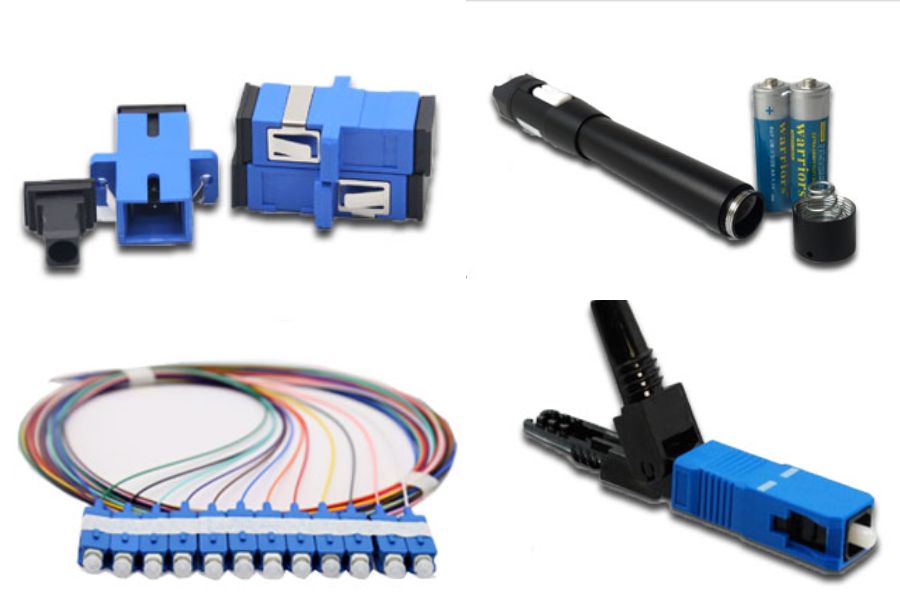

1. Phụ kiện quang là gì?

Phụ kiện quang (optical accessories) là tập hợp các thiết bị, linh kiện hỗ trợ cho việc triển khai, vận hành và bảo trì hệ thống mạng cáp quang. Đây là những thành phần không trực tiếp truyền dẫn tín hiệu nhưng lại đóng vai trò cực kỳ quan trọng giúp đảm bảo tín hiệu ổn định, kết nối chính xác, thi công thuận lợi, và tăng độ bền cho toàn bộ hệ thống cáp quang.

Các phụ kiện quang có thể được sử dụng ở nhiều vị trí khác nhau: từ ngoài trời, trên cột, dưới đất, cho đến trong nhà, trong tủ rack hoặc tại các điểm đấu nối thuê bao. Chúng thường được thiết kế với khả năng chịu lực, chống nước, chống bụi và tối ưu cho việc đấu nối, hàn nối, đo kiểm.

Một số chức năng chính của phụ kiện quang:

Bảo vệ sợi quang và các điểm kết nối.
Hỗ trợ chia tín hiệu, đấu nối, quản lý đường dây.
Giúp thi công nhanh hơn, chính xác hơn.
Tăng độ ổn định và tuổi thọ cho mạng quang.

Phụ kiện quang là gì?

2. Các phụ kiện quang quan trọng trong thi công cáp quang

Trong quá trình triển khai hệ thống mạng cáp quang, kỹ thuật viên cần sử dụng nhiều loại linh kiện khác nhau để đảm bảo tín hiệu ổn định, hạn chế suy hao và tạo điều kiện thuận lợi cho việc đấu nối cũng như bảo trì. Mỗi loại phụ kiện giữ một vai trò riêng, góp phần hoàn thiện cấu trúc truyền dẫn và nâng cao độ bền của toàn bộ tuyến cáp.

2.1 ODF – hộp phối quang

ODF giữ vai trò trung tâm trong việc quản lý và sắp xếp sợi quang tại tủ rack hoặc trong nhà. Thiết bị này tạo không gian bố trí dây hàn, dây nhảy và adapter một cách gọn gàng, đảm bảo thao tác vận hành, bảo trì luôn thuận tiện. Nhờ cấu trúc chắc chắn, hộp phối quang bảo vệ các điểm đấu nối khỏi tác động cơ học và hạn chế suy hao phát sinh trong quá trình khai thác.

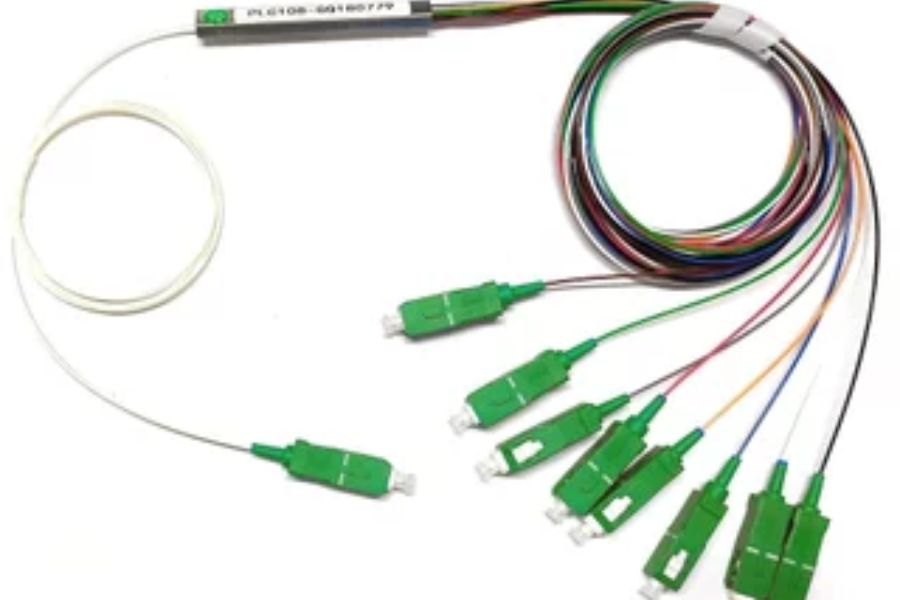

2.2 Bộ chia quang (Splitter)

Bộ chia quang là thiết bị thụ động có chức năng phân tách tín hiệu từ một sợi quang đầu vào thành nhiều đầu ra với tỷ lệ chia cố định. Splitter đóng vai trò quan trọng trong các hệ thống FTTH và GPON, nơi cần phân phối tín hiệu đến nhiều thuê bao cùng lúc mà vẫn đảm bảo độ ổn định và mức suy hao nằm trong giới hạn cho phép. Thiết bị có hai công nghệ phổ biến là PLC và FBT, mang đến sự linh hoạt cho nhiều mô hình triển khai mạng khác nhau.

Bộ chia quang

2.3 Adapter và Connector

Adapter và connector tạo điểm kết nối ổn định giữa các sợi quang hoặc giữa dây nhảy và thiết bị mạng. Adapter được sản xuất theo nhiều chuẩn như SC, LC, FC… nhằm phù hợp với từng loại đầu nối, giúp việc ghép nối trở nên chính xác và đồng bộ.

Trong khi đó, connector giữ vai trò tiếp xúc trực tiếp với sợi quang, đòi hỏi độ chuẩn xác cao để đảm bảo tín hiệu truyền tải không bị suy hao. Việc lựa chọn đúng chuẩn kết nối cho từng vị trí thi công sẽ giúp hệ thống đạt hiệu suất ổn định và hạn chế lỗi kỹ thuật trong quá trình vận hành.

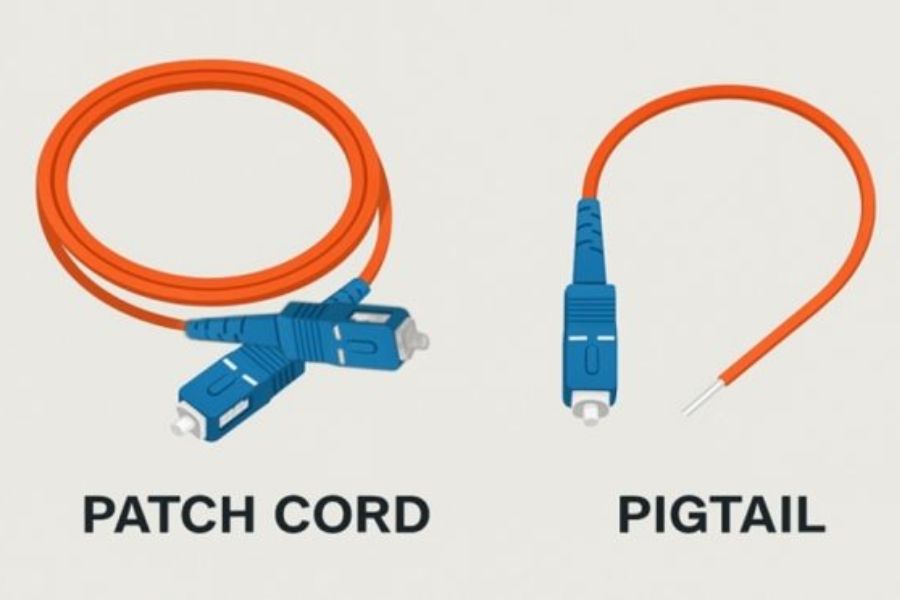

2.4 Patch cord & Pigtail

Patch cord và pigtail là hai loại dây quan trọng trong đấu nối thiết bị mạng quang. Patch cord có hai đầu kết nối sẵn để gắn trực tiếp vào ODF hoặc thiết bị, còn pigtail chỉ có một đầu connector để hàn với sợi cáp. Hai loại dây này đảm bảo tín hiệu được truyền ổn định, giảm thiểu suy hao và hỗ trợ thi công nhanh chóng, an toàn.

Patch cord & Pigtail

2.5 Măng xông quang

Măng xông quang là thiết bị bảo vệ các điểm hàn nối sợi quang trên tuyến truyền dẫn, thường lắp đặt ngoài trời, trên cột hoặc chôn ngầm dưới đất. Cấu trúc kín, chịu lực và chống nước của măng xông giúp mối nối tránh được tác động từ môi trường như độ ẩm, bụi bẩn hay rung chấn, đảm bảo đường truyền duy trì ổn định lâu dài..

2.6 Fast connector

Fast connector là giải pháp đấu nối nhanh không cần máy hàn, thường dùng trong triển khai mạng FTTH. Thiết bị này cho phép kỹ thuật viên thi công trực tiếp tại hiện trường, tiết kiệm thời gian và đảm bảo độ suy hao ở mức thấp. Fast connector rất phù hợp trong lắp đặt thuê bao và các tình huống cần xử lý kết nối linh hoạt.

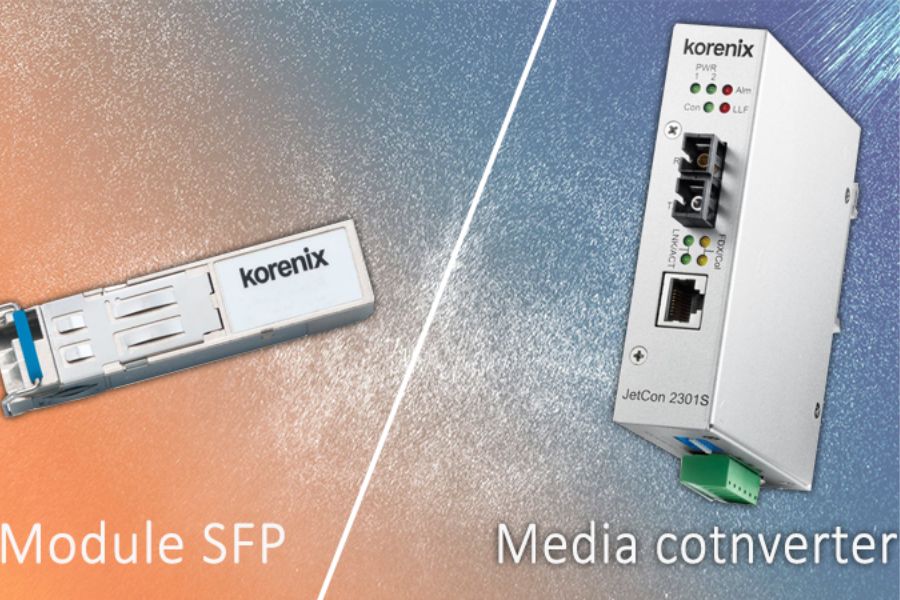

2.7 Module SFP và converter quang

Module SFP và converter quang là thiết bị giúp chuyển đổi tín hiệu giữa cổng điện và cổng quang trong các hệ thống mạng. SFP được gắn vào switch hoặc router để mở rộng khả năng truyền dẫn, trong khi converter cho phép thiết bị không có cổng quang vẫn kết nối được với hạ tầng cáp quang. Chúng góp phần tăng hiệu suất, mở rộng phạm vi và nâng cao tính linh hoạt cho toàn bộ mạng truyền dẫn.

Module SFP và converter quang

3. Lưu ý khi lựa chọn và sử dụng phụ kiện quang

Trong quá trình triển khai và vận hành hệ thống cáp quang, việc lựa chọn linh kiện phù hợp là yếu tố then chốt để đảm bảo độ ổn định, độ bền và hiệu suất truyền dẫn. Người thi công cần đánh giá đúng nhu cầu thực tế, môi trường lắp đặt và tiêu chuẩn kỹ thuật để đảm bảo từng bộ phận hoạt động hiệu quả.

3.1 Lựa chọn phụ kiện đúng chuẩn kết nối

Khi triển khai hệ thống, việc chọn phụ kiện đúng chuẩn kết nối giúp toàn bộ tuyến truyền dẫn hoạt động ổn định, hạn chế suy hao. Các chuẩn phổ biến như SC, LC, FC cần được xác định phù hợp với thiết bị và cấu trúc mạng đang sử dụng.

Ngoài ra, cần chú ý đồng bộ giữa dây nhảy, adapter và module quang để tránh xung đột chuẩn kết nối, bảo đảm hiệu suất khi khai thác. Đây cũng là yếu tố quyết định tuổi thọ và độ tin cậy của phụ kiện quang trong quá trình vận hành.

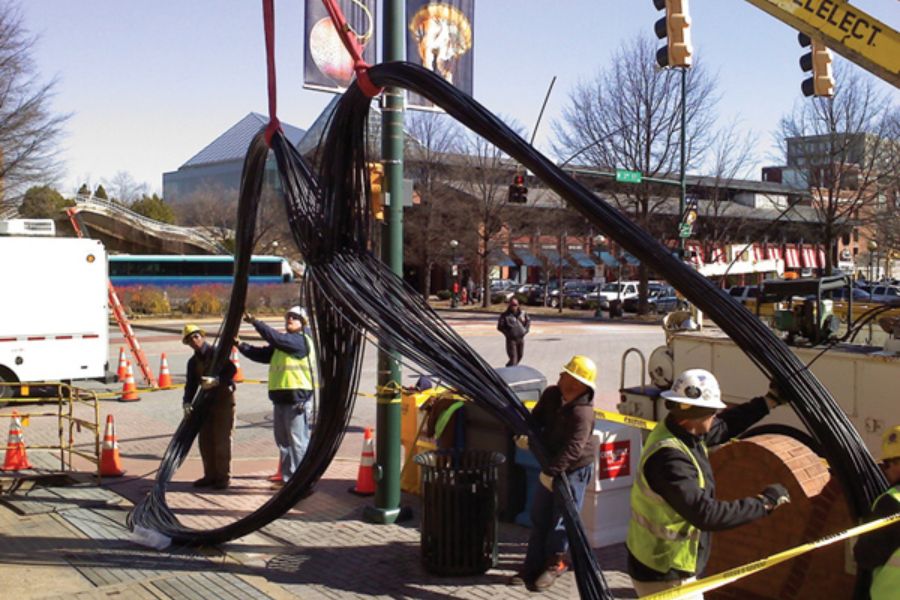

3.2 Chọn vật liệu chống nước – chống UV cho thi công ngoài trời

Đối với các tuyến cáp triển khai ngoài trời, thiết bị cần sở hữu lớp vỏ có khả năng chống nước, chống tia UV và chịu sự thay đổi nhiệt độ để bảo vệ mối nối trước ảnh hưởng thời tiết.

Những tiêu chuẩn như IP65, IP67 hoặc vật liệu ABS, polycarbonate giúp tăng độ kín khít và độ bền cơ học, hạn chế thấm ẩm, nứt vỡ và các sự cố do môi trường nắng nóng hoặc mưa kéo dài. Nhờ đó, hệ thống duy trì được độ ổn định và giảm thiểu chi phí bảo trì.

Lắp cáp quang ngoài trời

3.3 Đảm bảo tương thích thiết bị và tiêu chuẩn nhà mạng

Mỗi nhà mạng hoặc đơn vị triển khai đều có bộ tiêu chuẩn riêng cho độ suy hao, loại connector, module quang hay phương pháp đấu nối. Vì vậy, việc kiểm tra và lựa chọn linh kiện phù hợp với tiêu chuẩn kỹ thuật của thiết bị là điều rất quan trọng.

Sự đồng bộ giữa splitter, dây nhảy, măng xông và ODF sẽ tạo ra cấu trúc truyền dẫn nhất quán, hạn chế lỗi phát sinh trong quá trình sử dụng. Quá trình thi công cũng cần đến dụng cụ thi công cáp quang đạt chuẩn để đảm bảo độ chính xác của mối hàn và sự ổn định của đường truyền. Khi toàn bộ linh kiện được lựa chọn đúng yêu cầu, hiệu suất của phụ kiện mạng quang luôn đạt mức tối ưu và giảm đáng kể chi phí bảo trì về lâu dài.

Tóm lại, các phụ kiện quang không chỉ góp phần tạo nên một hệ thống truyền dẫn hoàn chỉnh mà còn ảnh hưởng trực tiếp đến độ bền và hiệu suất của mạng cáp. Hiểu rõ từng loại phụ kiện, cách chọn phù hợp và các tiêu chuẩn kỹ thuật sẽ giúp quá trình thi công trở nên chính xác và an toàn hơn.
