ODF 96FO gắn rack 19 inch (ODF-TCN-CD-96) – Bộ giá phối quang cố định chuẩn 3U, kích thước 135 x 485 x 340 mm, tối đa 96 cổng. Trang bị 4 khay nối quang, thanh gắn adapter SC/LC/FC/ST. Vỏ hợp kim dày từ 1.2 mm, sơn phủ chống ăn mòn. Phù hợp cho phòng máy trung tâm và tuyến trục dung lượng lớn.
Đặt mua sản phẩm tại Mangthanhcong ngay để nhận được các ưu đãi hấp dẫn nhất chưa từng có
🔎 Tìm trên Google “Tên sản phẩm + mangthanhcong” để mua sản phẩm chính hãng nhanh nhất nhé!
Yên tâm mua sắm, giải toả lo âu
Nhập khẩu chính ngạch, nguồn gốc rõ ràng
Được tư vấn và khuyên dùng từ chuyên gia
Giao hàng nhanh chóng, uy tín đảm bảo
Theo sát liệu trình sử dụng sản phẩm
| Thương hiệu | TCNET |
| Thiết bị | ODF Cố Định Gắn Rack 19” |

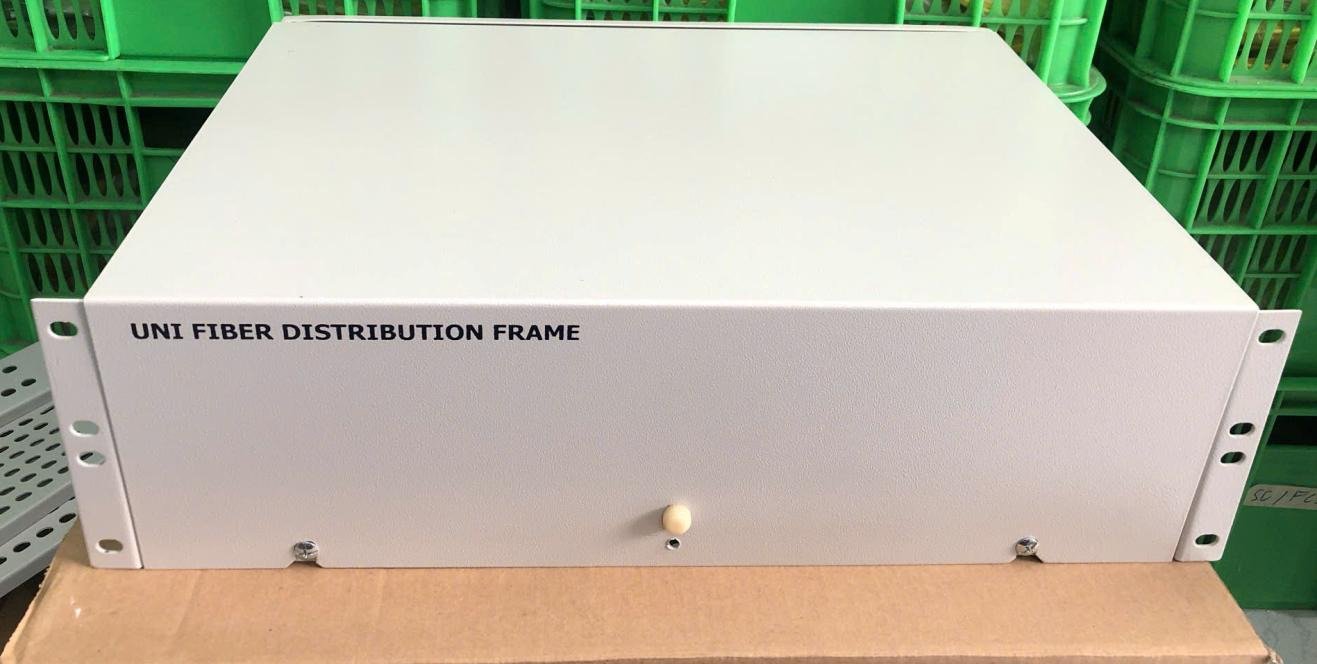

ODF 96FO (mã ODF-TCN-CD-96) là bộ giá phối quang cố định gắn rack 19 inch, dung lượng tối đa 96 cổng, kích thước 135 x 485 x 340 mm tương đương chuẩn 3U. Mã này thuộc nhóm khung lớn của dòng ODF cố định TCNET, dùng cho phòng máy trung tâm nơi hội tụ nhiều tuyến cáp quang.
| Hạng mục | Thông số |
|---|---|
| Mã hàng | ODF-TCN-CD-96 |
| Dung lượng | 96FO (tối đa 96 cổng) |
| Kích thước (H x W x D) | 135 x 485 x 340 mm |
| Chiều cao rack | 3U |
| Kiểu lắp đặt | Gắn rack cố định 19 inch |
| Số khay nối quang | 4 khay |
| Vật liệu vỏ | Hợp kim, độ dày không nhỏ hơn 1.2 mm, sơn phủ |
| Kiểu adapter hỗ trợ | SC, LC, FC, ST |
| Kiểu tiếp xúc | PC, UPC, APC |
| Bán kính uốn cong tối thiểu khi lắp đặt | 60 mm |
| Bán kính uốn cong tối thiểu sau lắp đặt | 30 mm |
| Độ bền va đập | Thế năng 0,74 Nm, đầu búa bán kính 25 mm, từ 20 lần trở lên |
| Độ bền nén thường xuyên | Từ 100 N/cm² trở lên |
| Độ bền nén ngắn hạn | Từ 500 N/cm² trở lên |
ODF 96FO sâu 340 mm, nhiều hơn 25 mm so với các mã 24FO và 48FO. Chênh lệch này cần được kiểm tra trước khi đặt hàng, vì một số tủ rack nông không đủ khoảng lùi cho khung 3U.
Kỹ thuật viên nên đo khoảng cách từ thanh đỡ trước tới mặt sau tủ, cộng thêm khoảng trống cho bán kính uốn cong của cáp phía sau thiết bị. Với yêu cầu bán kính uốn cong tối thiểu 60 mm khi lắp đặt, khoảng lùi thực tế cần lớn hơn 340 mm.
Chiều cao 135 mm tương đương 3U. Vỏ hợp kim dày từ 1.2 mm cùng kết cấu chịu nén từ 100 N/cm² thường xuyên và 500 N/cm² ngắn hạn cho phép thiết bị chịu được tải trọng khi lắp ở vị trí giữa tủ, nơi có thiết bị khác đặt phía trên.
ODF 96FO trang bị 4 khay nối quang, mỗi khay chịu trách nhiệm cho khoảng 24 mối hàn. Cách chia này giữ mật độ mối hàn trên mỗi khay ở mức tương đương một bộ ODF 24FO độc lập.
Mỗi khay có 2 rãnh chứa riêng biệt, tổng cộng 8 rãnh trên toàn thiết bị. Số rãnh chứa nên được tính dư so với số mối hàn thực tế để dễ tách rời khi bảo trì. Với dung lượng 96 sợi, việc đánh dấu tuyến cáp trên từng khay trở thành yêu cầu bắt buộc chứ không còn là tùy chọn.
Các khay nhựa đảm bảo tính cơ học cần thiết để giữ ống bảo vệ mối hàn và chống lại xung động. Sợi quang được sắp đặt sao cho không bị kẹp rơi hư hại trong suốt quá trình lắp đặt, với bán kính uốn cong luôn từ 30 mm trở lên.
Thanh gắn adapter của ODF 96FO bố trí nhiều hàng vị trí, đánh số liên tục để đối chiếu với sơ đồ đấu nối. Thanh thiết kế cho chủng loại SC hoặc các chủng loại khác như LC, FC, ST, với kiểu tiếp xúc PC, UPC hoặc APC.
Ở dung lượng 96 sợi, việc quản lý dây nhảy quang phía trước thiết bị cần được tính toán từ đầu. Thanh gắn adapter thiết kế để sắp xếp các sợi patch cord theo hàng, tránh tình trạng chồng chéo làm giảm bán kính uốn cong dưới ngưỡng 30 mm. Khi cần điều chỉnh mức công suất quang, bộ suy hao quang được lắp trực tiếp lên vị trí adapter.
ODF 96FO phù hợp cho các điểm hội tụ nhiều tuyến cáp, nơi số sợi vượt xa khả năng của khung 1U và 1.5U.
Dòng ODF cố định của TCNET có 5 mã, phân theo dung lượng và số khay hàn:
| Mã hàng | Dung lượng | Số khay | Chiều cao |
|---|---|---|---|
| ODF-TCN-CD-12 | 12FO | 1 | 1U |
| ODF-TCN-CD-24 | 24FO | 1 | 1U |
| ODF-TCN-CD-48 | 48FO | 2 | 1.5U |
| ODF-TCN-CD-96 | 96FO | 4 | 3U |
| ODF-TCN-CD-144 | 144FO | 6 | 3U |
Mã 96FO và mã 144FO dùng chung khung 135 x 485 x 340 mm, khác nhau ở số khay nối quang.
Thông số đầy đủ của toàn bộ dòng ODF cố định gắn rack 19 inch được công bố trong tài liệu kỹ thuật chính thức.
Tải tài liệu kỹ thuật bộ ODF quang gắn rack 19 inch (PDF)
3U, tương đương chiều cao 135 mm. Kích thước đầy đủ là 135 x 485 x 340 mm.
4 khay, mỗi khay 2 rãnh chứa riêng biệt. Tổng cộng 8 rãnh cho 96 mối hàn.
Lớn hơn 340 mm. Thiết bị sâu 340 mm, cộng thêm khoảng lùi phía sau cho bán kính uốn cong của cáp tối thiểu 60 mm khi lắp đặt.
Hai mã dùng chung khung 135 x 485 x 340 mm và cùng chiếm 3U. Khác biệt nằm ở số khay nối quang: 96FO có 4 khay, 144FO có 6 khay tương ứng dung lượng cao hơn.
Từ 100 N/cm² với nén thường xuyên và từ 500 N/cm² với nén ngắn hạn. Vỏ làm bằng hợp kim dày không nhỏ hơn 1.2 mm, sơn phủ chống ăn mòn.
Quý khách cần tư vấn cấu hình ODF theo dung lượng dự án, vui lòng liên hệ Mạng Thành Công qua hotline 028.6285.0999 hoặc email duan@mangthanhcong.vn.
