ODF 48FO gắn rack 19 inch (ODF-TCN-CD-48) – Bộ giá phối quang cố định chuẩn 1.5U, kích thước 70 x 485 x 315 mm, tối đa 48 cổng. Trang bị 2 khay nối quang cho phép tách mối hàn theo tuyến. Thanh gắn adapter SC/LC/FC/ST, vỏ hợp kim dày từ 1.2 mm. Phù hợp cho tủ phân phối FTTH và phòng máy quy mô trung bình.
Đặt mua sản phẩm tại Mangthanhcong ngay để nhận được các ưu đãi hấp dẫn nhất chưa từng có
🔎 Tìm trên Google “Tên sản phẩm + mangthanhcong” để mua sản phẩm chính hãng nhanh nhất nhé!
Yên tâm mua sắm, giải toả lo âu
Nhập khẩu chính ngạch, nguồn gốc rõ ràng
Được tư vấn và khuyên dùng từ chuyên gia
Giao hàng nhanh chóng, uy tín đảm bảo
Theo sát liệu trình sử dụng sản phẩm
| Thương hiệu | TCNET |
| Thiết bị | ODF Cố Định Gắn Rack 19” |
ODF 48FO (mã ODF-TCN-CD-48) là bộ giá phối quang cố định gắn rack 19 inch, dung lượng tối đa 48 cổng, kích thước 70 x 485 x 315 mm tương đương chuẩn 1.5U. Đây là mã duy nhất trong dòng ODF cố định của TCNET có chiều cao 1.5U, nằm giữa nhóm 1U và nhóm 3U về cả dung lượng lẫn không gian chiếm dụng.
| Hạng mục | Thông số |
|---|---|
| Mã hàng | ODF-TCN-CD-48 |
| Dung lượng | 48FO (tối đa 48 cổng) |
| Kích thước (H x W x D) | 70 x 485 x 315 mm |
| Chiều cao rack | 1.5U |
| Kiểu lắp đặt | Gắn rack cố định 19 inch |
| Số khay nối quang | 2 khay |
| Vật liệu vỏ | Hợp kim, độ dày không nhỏ hơn 1.2 mm, sơn phủ |
| Kiểu adapter hỗ trợ | SC, LC, FC, ST |
| Kiểu tiếp xúc | PC, UPC, APC |
| Bán kính uốn cong tối thiểu khi lắp đặt | 60 mm |
| Bán kính uốn cong tối thiểu sau lắp đặt | 30 mm |
| Độ bền va đập | Thế năng 0,74 Nm, đầu búa bán kính 25 mm, từ 20 lần trở lên |
| Độ bền nén thường xuyên | Từ 100 N/cm² trở lên |
| Độ bền nén ngắn hạn | Từ 500 N/cm² trở lên |
ODF 48FO cao 70 mm, tương đương 1.5U theo chuẩn rack 19 inch. Con số này ảnh hưởng trực tiếp tới cách bố trí thiết bị trong tủ, vì 1.5U không phải là bội số nguyên của đơn vị U.
Khi lắp cùng các thiết bị khác trên cùng tủ, kỹ thuật viên nên tính dư một khoảng trống phía trên hoặc phía dưới để tránh lệch vị trí lỗ bắt vít. Chiều sâu 315 mm giống với mã 24FO, nên hai mã này dùng chung được kích thước tủ mà không cần điều chỉnh thanh đỡ.
So với việc lắp hai bộ 24FO để đạt 48 sợi, một bộ 48FO tiết kiệm được 0.5U và giảm số điểm đấu nối cần quản lý. Đây là lý do mã 48FO thường được chọn cho tủ phân phối tầng thay vì ghép nhiều bộ dung lượng nhỏ.
ODF 48FO trang bị 2 khay nối quang, gấp đôi so với mã 24FO. Cấu hình này cho phép tách mối hàn theo tuyến cáp thay vì dồn tất cả vào một khay.
Mỗi khay có 2 rãnh chứa riêng biệt. Với 2 khay, kỹ thuật viên có 4 rãnh để phân nhóm mối hàn theo hướng cáp vào, theo tuyến đích hoặc theo thứ tự sợi. Cách phân nhóm này rút ngắn thời gian dò tìm khi cần đo kiểm hoặc hàn lại một sợi cụ thể.
Các sợi quang cần được sắp đặt trong khay sao cho không bị kẹp hoặc hư hại trong quá trình lắp đặt. Thiết kế khay đảm bảo bán kính uốn cong luôn từ 30 mm trở lên, đồng thời giữ được ống bảo vệ mối hàn và chống lại các xung động cơ học.

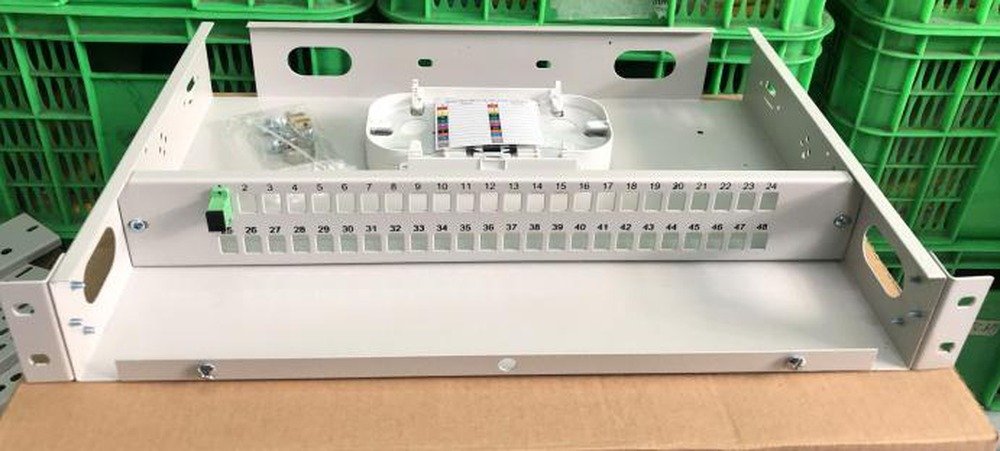

Thanh gắn adapter của ODF 48FO bố trí hai hàng vị trí, đánh số từ 1 đến 48 để kỹ thuật viên đối chiếu nhanh với sơ đồ đấu nối. Thanh thiết kế cho chủng loại SC hoặc các chủng loại khác, đồng thời lắp thêm được bộ suy hao quang tại vị trí adapter khi cần điều chỉnh công suất.
Dây pigtail đi kèm có suy hao ghép nối trong dải 0,25 dB đến 0,5 dB, làm việc ổn định trong dải nhiệt độ từ -25°C đến +60°C. Độ bền kéo đạt từ 100 N trở lên khi sử dụng và từ 200 N trở lên khi lắp đặt. Chiều dài mỗi sợi từ 1,5 m, đường kính 0,9 mm với loại trong nhà và 2,0 mm hoặc 3,0 mm với loại ngoài trời.
ODF 48FO phù hợp cho các điểm đấu nối có quy mô từ 24 đến 48 sợi, nơi cần dung lượng vượt mức 1U nhưng chưa tới ngưỡng phải dùng khung 3U.
Dòng ODF cố định của TCNET có 5 mã, phân theo dung lượng và số khay hàn:
| Mã hàng | Dung lượng | Số khay | Chiều cao |
|---|---|---|---|
| ODF-TCN-CD-12 | 12FO | 1 | 1U |
| ODF-TCN-CD-24 | 24FO | 1 | 1U |
| ODF-TCN-CD-48 | 48FO | 2 | 1.5U |
| ODF-TCN-CD-96 | 96FO | 4 | 3U |
| ODF-TCN-CD-144 | 144FO | 6 | 3U |
Thông số đầy đủ của toàn bộ dòng ODF cố định gắn rack 19 inch được công bố trong tài liệu kỹ thuật chính thức.
Tải tài liệu kỹ thuật bộ ODF quang gắn rack 19 inch (PDF)
1.5U, tương đương chiều cao 70 mm. Kích thước đầy đủ là 70 x 485 x 315 mm.
2 khay, mỗi khay 2 rãnh chứa riêng biệt. Tổng cộng 4 rãnh để phân nhóm 48 mối hàn theo tuyến.
Một bộ 48FO tiết kiệm hơn về không gian, chiếm 1.5U so với 2U của hai bộ 24FO. Ngoài ra chỉ cần quản lý một điểm đấu nối thay vì hai, giảm công bảo trì.
Có. Cả hai mã đều sâu 315 mm, nên dùng chung được kích thước tủ rack mà không cần điều chỉnh thanh đỡ.
SC, LC, FC và ST, với kiểu tiếp xúc PC, UPC hoặc APC. Suy hao phản xạ đạt nhỏ hơn hoặc bằng -35 dB với PC, -55 dB với UPC và -65 dB với APC.
Quý khách cần tư vấn cấu hình ODF theo dung lượng dự án, vui lòng liên hệ Mạng Thành Công qua hotline 028.6285.0999 hoặc email duan@mangthanhcong.vn.
