535.000₫

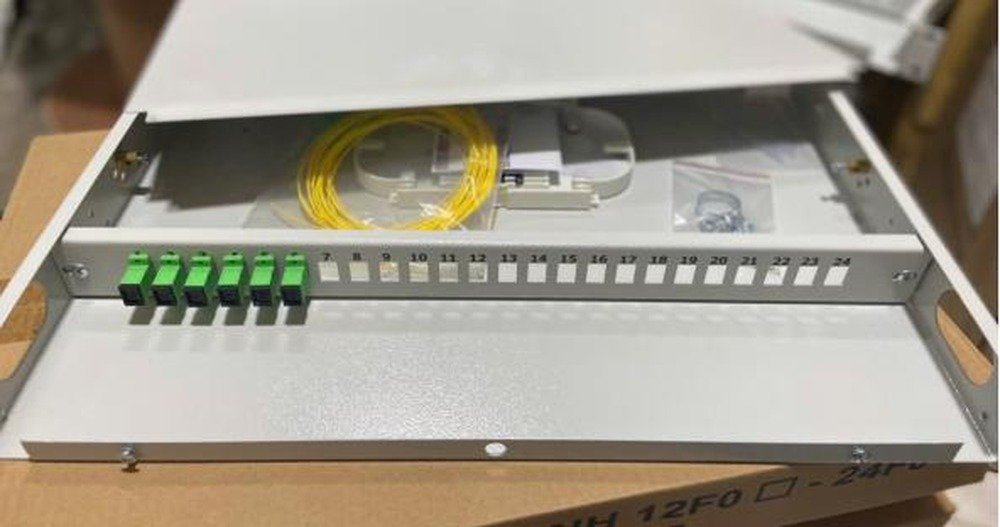

ODF 24FO gắn rack 19 inch (ODF-TCN-CD-24) – Bộ giá phối quang cố định loại 1U, kích thước 50 x 485 x 315 mm, tối đa 24 cổng. Vỏ hợp kim dày từ 1.2 mm, sơn phủ chống ăn mòn. Trang bị 1 khay hàn 2 rãnh, thanh gắn adapter SC/LC/FC/ST. Phù hợp cho tủ rack FTTH, phòng máy và tuyến quang nội bộ tòa nhà.
Đặt mua sản phẩm tại Mangthanhcong ngay để nhận được các ưu đãi hấp dẫn nhất chưa từng có
🔎 Tìm trên Google “Tên sản phẩm + mangthanhcong” để mua sản phẩm chính hãng nhanh nhất nhé!
Yên tâm mua sắm, giải toả lo âu
Nhập khẩu chính ngạch, nguồn gốc rõ ràng
Được tư vấn và khuyên dùng từ chuyên gia
Giao hàng nhanh chóng, uy tín đảm bảo
Theo sát liệu trình sử dụng sản phẩm
| Thương hiệu | TCNET |
| Thiết bị | ODF Cố Định Gắn Rack 19” |
ODF 24FO (mã ODF-TCN-CD-24) là bộ giá phối quang cố định gắn rack 19 inch, dung lượng tối đa 24 cổng, kích thước 50 x 485 x 315 mm tương đương chuẩn 1U. Thiết bị đóng vai trò điểm trung chuyển giữa cáp quang ngoại vi và dây nhảy quang nối tới thiết bị chủ, đồng thời bảo vệ mối hàn và lớp vỏ sợi quang trong suốt quá trình vận hành.
| Hạng mục | Thông số |
|---|---|
| Mã hàng | ODF-TCN-CD-24 |
| Dung lượng | 24FO (tối đa 24 cổng) |
| Kích thước (H x W x D) | 50 x 485 x 315 mm |
| Chiều cao rack | 1U |
| Kiểu lắp đặt | Gắn rack cố định 19 inch |
| Số khay nối quang | 1 khay |
| Vật liệu vỏ | Hợp kim, độ dày không nhỏ hơn 1.2 mm, sơn phủ |
| Kiểu adapter hỗ trợ | SC, LC, FC, ST |
| Kiểu tiếp xúc | PC, UPC, APC |
| Bán kính uốn cong tối thiểu khi lắp đặt | 60 mm |
| Bán kính uốn cong tối thiểu sau lắp đặt | 30 mm |
| Độ bền va đập | Thế năng 0,74 Nm, đầu búa bán kính 25 mm, từ 20 lần trở lên |
| Độ bền nén thường xuyên | Từ 100 N/cm² trở lên |
| Độ bền nén ngắn hạn | Từ 500 N/cm² trở lên |
Bộ ODF 24FO gồm bốn cụm chi tiết chính: vỏ kim loại, thanh gắn adapter, khay nối quang và bộ phụ kiện đấu nối.
Vỏ hợp kim có độ dày không nhỏ hơn 1.2 mm, được sơn phủ để chống ăn mòn. Dung sai lắp ráp được kiểm soát ở mức nhỏ nhất nhằm tránh tác động cơ học lên sợi cáp trong quá trình sử dụng lâu dài. Nắp đậy mặt trước được cấu tạo để thao tác đóng mở thuận tiện khi kỹ thuật viên cần can thiệp vào mối hàn.
Thanh gắn adapter bố trí đế lắp cho chủng loại SC hoặc các chủng loại khác, thiết kế để sắp xếp các sợi patch cord gọn gàng theo hàng. Khi cần điều chỉnh mức công suất quang, kỹ thuật viên có thể lắp thêm bộ suy hao quang trực tiếp lên vị trí adapter.
Khay nối quang bằng nhựa được lắp ở giữa khung, mỗi khay có 2 rãnh chứa riêng biệt để phân tách mối hàn. Thiết kế khay đảm bảo bán kính uốn cong của sợi cáp luôn từ 30 mm trở lên, đồng thời giữ được ống bảo vệ mối hàn và chịu được xung động cơ học.
Dây pigtail sử dụng trong bộ ODF 24FO là sợi quang có một đầu nối, với các thông số sau:
| Hạng mục | Thông số |
|---|---|
| Kiểu đầu nối | SC / LC / FC / ST |
| Kiểu tiếp xúc | PC / UPC / APC |
| Suy hao ghép nối | 0,25 dB đến 0,5 dB |
| Suy hao phản xạ | PC nhỏ hơn hoặc bằng -35 dB; UPC nhỏ hơn hoặc bằng -55 dB; APC nhỏ hơn hoặc bằng -65 dB |
| Dải nhiệt độ làm việc | -25°C đến +60°C |
| Độ bền kéo khi sử dụng | Từ 100 N trở lên |
| Độ bền kéo khi lắp đặt | Từ 200 N trở lên |
| Chiều dài mỗi sợi | Từ 1,5 m trở lên |
| Đường kính sợi trong nhà | 0,9 mm |
| Đường kính sợi ngoài trời | 2,0 mm hoặc 3,0 mm |
Đầu adapter được bảo vệ bằng nút nhựa chống bụi bẩn khi chưa đấu nối. Ống co nhiệt bảo vệ mối hàn làm bằng nhựa co nhiệt, gia cường bằng thanh thép không gỉ bên trong để triệt tiêu lực tác động lên sợi cáp tại điểm hàn.
ODF 24FO phù hợp cho các điểm đấu nối có quy mô từ 24 sợi trở xuống, nơi không gian tủ rack bị giới hạn. Với chiều cao chỉ 1U, thiết bị chiếm ít không gian nhất trong dòng ODF gắn rack cố định.
Trong các dự án hạ tầng mà Mạng Thành Công đã cung cấp thiết bị, mã 24FO thường được chọn cho tầng phân phối, trong khi các mã dung lượng lớn hơn được bố trí tại phòng máy trung tâm.
Dòng ODF cố định của TCNET có 5 mã, phân theo dung lượng và số khay hàn:
| Mã hàng | Dung lượng | Số khay | Chiều cao |
|---|---|---|---|
| ODF-TCN-CD-12 | 12FO | 1 | 1U |
| ODF-TCN-CD-24 | 24FO | 1 | 1U |
| ODF-TCN-CD-48 | 48FO | 2 | 1.5U |
| ODF-TCN-CD-96 | 96FO | 4 | 3U |
| ODF-TCN-CD-144 | 144FO | 6 | 3U |
Mã 48FO có kích thước 70 x 485 x 315 mm, mã 96FO và 144FO dùng chung khung 135 x 485 x 340 mm.
Thông số đầy đủ của toàn bộ dòng ODF cố định gắn rack 19 inch được công bố trong tài liệu kỹ thuật chính thức.
Tải tài liệu kỹ thuật bộ ODF quang gắn rack 19 inch (PDF)
1U. Kích thước thực tế là 50 x 485 x 315 mm, lắp vừa tủ rack tiêu chuẩn 19 inch.
1 khay. Mỗi khay có 2 rãnh chứa riêng biệt để phân tách mối hàn, số rãnh nên được tính dư so với số mối hàn thực tế.
Thanh gắn adapter hỗ trợ chủng loại SC và các chủng loại khác như LC, FC, ST, với kiểu tiếp xúc PC, UPC hoặc APC. Vị trí adapter cũng lắp thêm được bộ suy hao quang khi cần.
60 mm khi lắp đặt và 30 mm sau khi lắp đặt. Thiết kế khay nối quang đảm bảo bán kính uốn cong luôn từ 30 mm trở lên.
Chọn theo số sợi cần đấu nối và không gian rack còn trống. Mã 24FO chiếm 1U với 1 khay hàn, mã 48FO chiếm 1.5U với 2 khay hàn. Nếu dự án có khả năng mở rộng vượt 24 sợi trong ngắn hạn, chọn 48FO sẽ tiết kiệm hơn việc thay thiết bị.
Hợp kim với độ dày không nhỏ hơn 1.2 mm, được sơn phủ chống ăn mòn. Kết cấu chịu được nén thường xuyên từ 100 N/cm² và nén ngắn hạn từ 500 N/cm².
Quý khách cần tư vấn cấu hình ODF theo dung lượng dự án, vui lòng liên hệ Mạng Thành Công qua hotline 028.6285.0999 hoặc email duan@mangthanhcong.vn.
