Mỗi loại đầu connector quang như LC, SC, FC hay ST đều có ưu điểm và hạn chế riêng về kích thước ferrule, cơ chế khóa, độ ổn định kết nối và môi trường sử dụng. LC nhỏ gọn, tối ưu không gian nhưng khó thao tác hơn; SC dễ lắp đặt, chi phí thấp song chiếm nhiều diện tích; FC cho kết nối ổn định, chống rung tốt nhưng giá cao và thi công chậm; trong khi ST bền, cấu tạo đơn giản nhưng dần ít được sử dụng trong các hệ thống hiện đại.

Bài viết của Mạng Thành Công sẽ so sánh connector lc sc fc st chi tiết theo từng ưu nhược điểm, tiêu chí kỹ thuật, giúp bạn đánh giá chính xác và lựa chọn giải pháp phù hợp cho hệ thống cáp quang

Đầu connector cáp quang là gì?

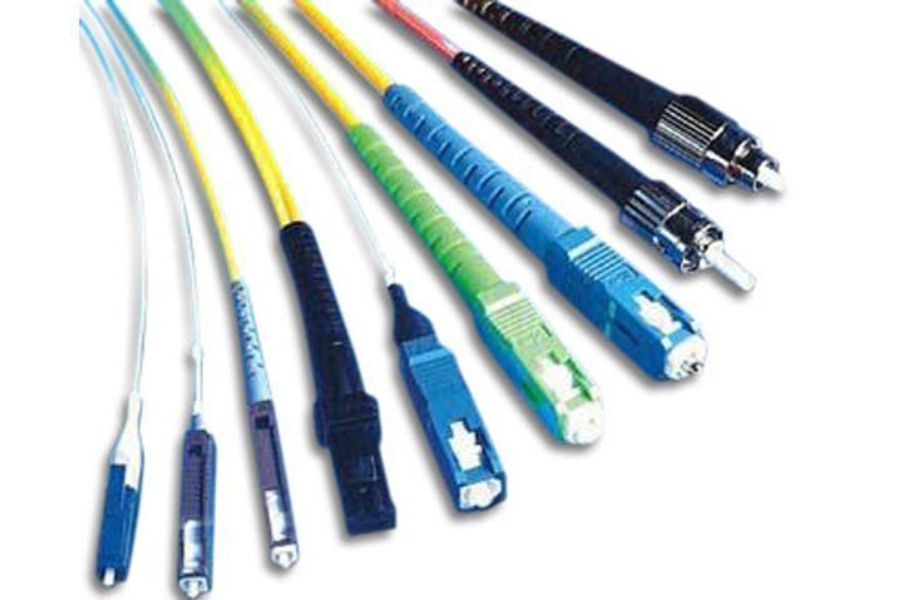

Khái niệm connector quang

Connector quang là đầu nối được gắn ở hai đầu sợi cáp quang, dùng để kết nối cáp quang với thiết bị mạng như modem, switch, ODF hoặc patch panel. Đầu connector giúp căn chỉnh chính xác lõi sợi quang, đảm bảo ánh sáng truyền đi đúng hướng mà không bị lệch hay gián đoạn.

Chức năng trong kết nối và truyền tín hiệu

Connector quang đóng vai trò trung gian trong việc kết nối các sợi cáp quang hoặc kết nối cáp quang với thiết bị đầu cuối. Nhờ cơ chế khóa và tiếp xúc chính xác, connector giúp tín hiệu ánh sáng truyền liên tục, hạn chế gián đoạn khi lắp đặt, tháo rời hoặc bảo trì hệ thống mạng.

Ảnh hưởng của connector đến suy hao và độ ổn định đường truyền

Chất lượng connector ảnh hưởng trực tiếp đến mức suy hao tín hiệu và độ ổn định của đường truyền. Connector kém chất lượng hoặc lắp đặt không đúng kỹ thuật có thể gây suy hao cao, phản xạ ánh sáng và làm giảm tốc độ truyền dữ liệu. Ngược lại, connector phù hợp và đạt chuẩn sẽ giúp hệ thống mạng vận hành ổn định, bền bỉ trong thời gian dài.

Tổng quan các loại đầu connector phổ biến hiện nay

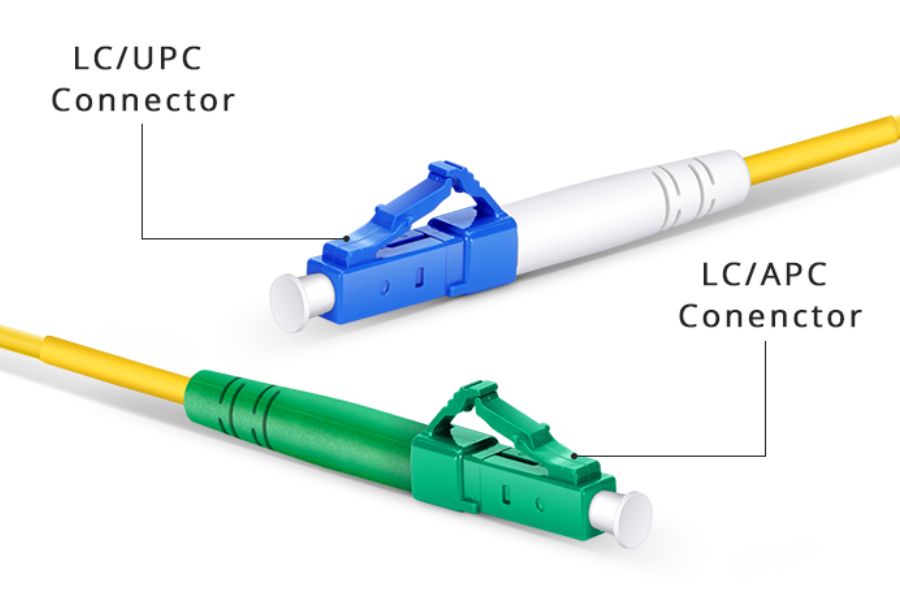

Connector LC

Connector LC (Lucent Connector) là loại đầu nối cáp quang có kích thước nhỏ gọn, sử dụng cơ chế khóa dạng lẫy (push-pull). Nhờ ferrule đường kính 1.25 mm, connector LC cho phép tăng mật độ cổng kết nối, rất phù hợp với hệ thống datacenter, switch quang và các thiết bị mạng hiện đại yêu cầu tiết kiệm không gian.

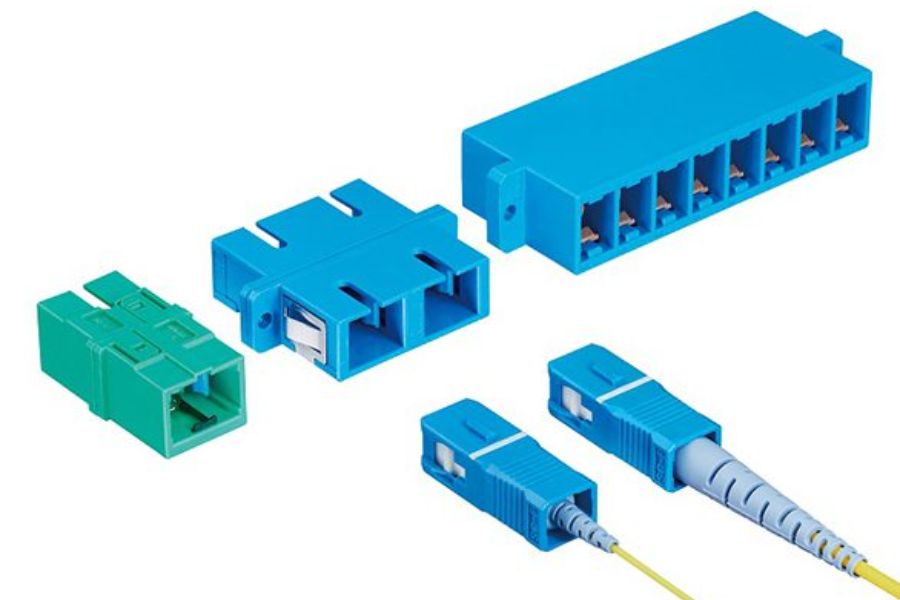

Connector SC

Connector SC (Subscriber Connector) có thiết kế vuông vức, dễ nhận diện và sử dụng cơ chế khóa cắm – rút (push-pull). Với ferrule 2.5 mm, connector SC mang lại độ ổn định cao, dễ thi công và bảo trì, nên được sử dụng phổ biến trong các hệ thống mạng FTTH, mạng nội bộ và hạ tầng viễn thông.

Connector FC

Connector FC (Ferrule Connector) sử dụng cơ chế khóa vặn ren, giúp đầu nối cố định chắc chắn và hạn chế rung lắc. Nhờ khả năng kết nối ổn định, connector FC thường được dùng trong các môi trường có độ rung cao, hệ thống đo lường quang hoặc các ứng dụng công nghiệp cần độ chính xác cao.

Connector ST

Connector ST (Straight Tip) có thiết kế khóa dạng xoay bayonet, dễ lắp đặt và tháo rời. Connector này từng được sử dụng phổ biến trong các hệ thống mạng quang đời đầu, đặc biệt là mạng LAN quang, nhưng hiện nay ít phổ biến hơn do kích thước lớn và không phù hợp với các hệ thống mật độ cao.

Phân loại theo hình thức khóa và kích thước ferrule

Phân loại theo hình thức khóa

Khóa lẫy (Push-pull): Áp dụng cho connector LC, SC, dễ cắm rút, thao tác nhanh, phù hợp với hệ thống mạng dân dụng, FTTH và datacenter.
Khóa vặn ren (Screw-on): Dùng cho connector FC, giúp cố định chắc chắn, hạn chế rung lắc, phù hợp môi trường công nghiệp hoặc đo lường quang.
Khóa xoay bayonet: Áp dụng cho connector ST, thao tác xoay để khóa, từng phổ biến trong mạng LAN quang đời cũ.

Phân loại theo kích thước ferrule

Ferrule 1.25 mm: Sử dụng cho connector LC, cho phép tăng mật độ cổng kết nối, tối ưu không gian lắp đặt.
Ferrule 2.5 mm: Dùng cho connector SC, FC, ST, đảm bảo độ ổn định cao, dễ thi công và bảo trì.

Bảng so sánh ưu nhược điểm đầu connector LC, SC, FC, ST

Việc so sánh connector LC SC FC ST theo các tiêu chí kỹ thuật và ứng dụng thực tế sẽ giúp bạn đưa ra lựa chọn phù hợp cho từng hệ thống mạng.

Tiêu chí	Connector	Ưu điểm (so với các loại còn lại)	Nhược điểm (so với các loại còn lại)
Kích thước ferrule	LC	Ferrule 1.25 mm giúp tăng mật độ cổng kết nối trên ODF, switch và patch panel, tối ưu không gian trong tủ rack và datacenter	Kích thước nhỏ khiến thao tác bấm, tháo connector khó hơn nếu thi công thủ công hoặc không quen tay
	SC	Ferrule 2.5 mm lớn, tiếp xúc sợi quang ổn định, dễ lắp đặt và bảo trì, phù hợp thi công số lượng lớn	Chiếm nhiều diện tích hơn LC, hạn chế mật độ cổng trên thiết bị
	FC	Ferrule 2.5 mm kết hợp ren vặn giúp căn chỉnh lõi quang chính xác, giảm rung lắc tại điểm tiếp xúc	Kích thước lớn, không phù hợp hệ thống cần tối ưu không gian
	ST	Ferrule 2.5 mm, cấu trúc đơn giản, dễ nhận diện khi thao tác	Thiết kế cồng kềnh, không còn phù hợp với hạ tầng mạng hiện đại
Cơ chế khóa	LC	Cơ chế đẩy–rút giúp thao tác nhanh, thuận tiện khi cần thay đổi hoặc bảo trì thường xuyên	Độ cố định kém hơn FC trong môi trường rung hoặc va chạm
	SC	Khóa cắm–rút chắc chắn, thao tác đơn giản, ít lỗi khi sử dụng lâu dài	Có thể lỏng nếu dùng adapter kém chất lượng
	FC	Cơ chế vặn vít giúp cố định chắc đầu connector, hạn chế tối đa suy hao do rung động	Thao tác lắp đặt chậm, tốn thời gian khi cần thay đổi
	ST	Khóa bayonet cho phép lắp nhanh, không cần vặn nhiều vòng	Dễ bị lỏng sau thời gian dài sử dụng
Mật độ cổng	LC	Cho phép bố trí nhiều cổng trên cùng diện tích, rất phù hợp hệ thống mật độ cao	Cần thiết bị và phụ kiện hỗ trợ chuẩn LC
	SC	Mật độ vừa phải, dễ triển khai cho hệ thống phổ thông	Không tối ưu cho datacenter quy mô lớn
	FC	Phù hợp kết nối đơn lẻ, không yêu cầu mật độ cao	Không đáp ứng nhu cầu hệ thống lớn
	ST	Dùng cho hệ thống nhỏ, ít cổng	Không phù hợp mở rộng
Độ ổn định	LC	Ổn định trong môi trường tiêu chuẩn, ít suy hao nếu lắp đúng kỹ thuật	Giảm độ ổn định khi có rung động mạnh
	SC	Kết nối ổn định, ít phát sinh lỗi vặt	Phụ thuộc nhiều vào chất lượng adapter
	FC	Độ ổn định cao nhất nhờ khóa ren chắc chắn	Thiếu linh hoạt khi cần thay đổi
	ST	Đáp ứng nhu cầu cơ bản	Độ ổn định kém hơn các loại khác
Ứng dụng thực tế	LC	Datacenter, switch quang, module SFP/SFP+	Ít dùng cho mạng dân dụng
	SC	FTTH, GPON, ODF viễn thông	Không phù hợp mật độ cao
	FC	Môi trường rung động, công nghiệp, đo kiểm quang	Ít phổ biến trong mạng hiện đại
	ST	Mạng công nghiệp, LAN quang đời cũ	Dần bị thay thế

Nên chọn đầu connector LC, SC, FC hay ST?

Sau khi so sánh connector LC SC FC ST theo từng yếu tố sử dụng, việc đưa ra lựa chọn đúng loại đầu nối cho hệ thống cáp quang sẽ chính xác và hiệu quả hơn:

Theo quy mô mạng

Quy mô mạng quyết định mật độ cổng cần thiết trên một đơn vị diện tích (Rack unit).

Hệ thống quy mô lớn (Data Center, Doanh nghiệp lớn): * Ưu tiên: LC. Với thiết kế nhỏ gọn, đầu nối LC cho phép lắp đặt gấp đôi số lượng cổng so với SC trên cùng một không gian. Đây là lựa chọn bắt buộc để tiết kiệm diện tích tủ Rack và dễ dàng quản lý hàng nghìn sợi quang.
Hệ thống quy mô vừa và nhỏ (Gia đình, Văn phòng, LAN nội bộ): * Ưu tiên: SC. Chi phí rẻ, dễ bấm đầu hoặc mua dây nhảy có sẵn. SC là sự cân bằng hoàn hảo giữa hiệu suất và ngân sách cho các hạ tầng không quá khắt khe về diện tích.

Theo thiết bị sử dụng (ODF, switch, converter)

Mỗi loại thiết bị quang thường được thiết kế để tương thích mặc định với một chuẩn đầu nối nhất định:

Loại thiết bị	Đầu nối phổ biến	Lý do
Switch/Router (Module SFP/SFP+)	LC	Hầu hết các module quang hiện nay (SFP, SFP+, QSFP) đều sử dụng chuẩn LC do kích thước nhỏ gọn.
Media Converter (Bộ chuyển đổi quang điện)	SC	Các bộ Converter dân dụng thường dùng chuẩn SC (thường là chuẩn đơn sợi hoặc đa sợi) vì tính phổ biến và giá thành thấp.
Hộp phối quang (ODF)	SC, FC, LC	ODF rất linh hoạt vì có thể thay đổi các thanh Adapter. Tuy nhiên, SC và LC được dùng nhiều nhất để dễ cắm rút.
Máy đo kiểm quang (OTDR)	FC, ST	Các thiết bị đo chuyên dụng ưu tiên đầu vặn ren để đảm bảo tiếp xúc cực kỳ chính xác và không bị lệch khi di chuyển máy.

Theo môi trường lắp đặt

Điều kiện ngoại cảnh tác động trực tiếp đến độ bền và tính ổn định của tín hiệu quang.

Môi trường trong nhà (Văn phòng, Phòng Server): Ưu tiên: LC hoặc SC. Môi trường sạch sẽ, ít va chạm cơ khí nên ưu tiên các loại đầu “nhấn” (Push-Pull) để thao tác nhanh chóng khi cần bảo trì hoặc thay đổi sơ đồ mạng.
Môi trường công nghiệp, có rung động (Nhà máy, Giao thông): Ưu tiên: FC. Trong môi trường có máy móc vận hành gây rung lắc, cơ chế vặn ren của FC đảm bảo đầu nối không bao giờ bị lỏng, giúp tín hiệu luôn xuyên suốt.
Hệ thống cũ hoặc chuyên biệt (An ninh, Phát thanh truyền hình): Ưu tiên: ST. Dù hiện nay ít phổ biến hơn, nhưng ST vẫn được dùng trong các hệ thống camera giám sát cũ hoặc các mạng điều khiển công nghiệp nhờ cơ chế khóa khớp lê chắc chắn.

So sánh so sánh connector lc sc fc st để lựa chọn theo môi trường lắp đặt

Những lỗi thường gặp khi chọn sai đầu connector

Suy hao cao

Việc chọn sai loại connector hoặc sử dụng connector kém chất lượng có thể làm tăng suy hao tín hiệu tại điểm kết nối. Khi đầu connector không căn chỉnh chính xác lõi sợi quang, ánh sáng dễ bị tán xạ hoặc phản xạ ngược, dẫn đến giảm tốc độ truyền dữ liệu và gây mất ổn định đường truyền, đặc biệt rõ rệt ở các tuyến cáp dài hoặc hệ thống yêu cầu băng thông cao.

Không tương thích thiết bị

Mỗi thiết bị quang như switch, converter hay ODF đều hỗ trợ những chuẩn connector nhất định. Nếu chọn sai loại connector, người dùng có thể phải dùng thêm adapter chuyển đổi, làm phát sinh chi phí và tăng điểm suy hao. Trong nhiều trường hợp, connector không tương thích còn khiến việc lắp đặt gặp khó khăn hoặc không thể kết nối trực tiếp với thiết bị.

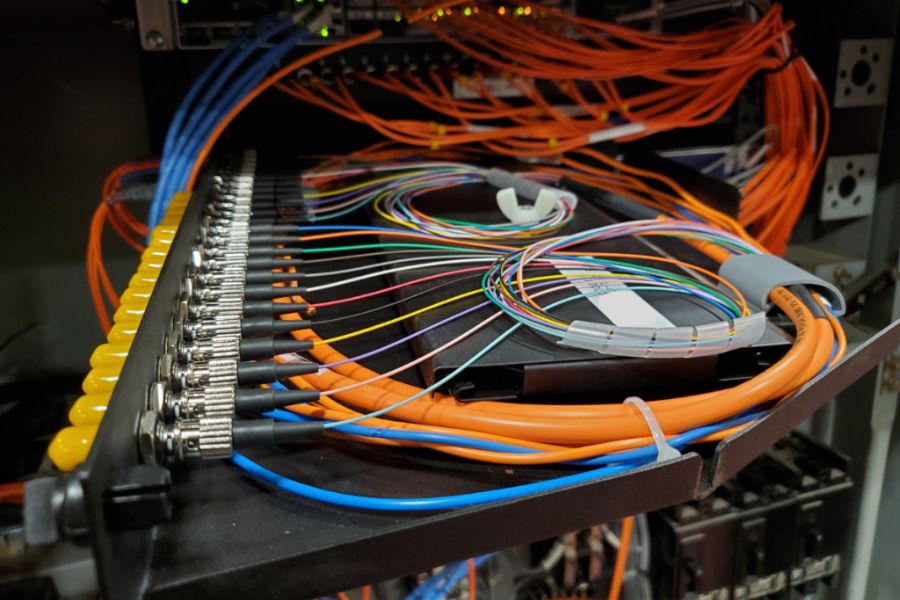

Khó bảo trì, nâng cấp

Sử dụng connector không phổ biến hoặc không phù hợp với xu hướng hạ tầng hiện tại sẽ gây bất tiện khi bảo trì và mở rộng hệ thống. Việc thay thế linh kiện, tìm patch cord tương thích hoặc nâng cấp thiết bị về sau trở nên tốn thời gian và chi phí, ảnh hưởng đến khả năng vận hành ổn định lâu dài của hệ thống mạng.

Tóm lại, việc so sánh đầu connector LC, SC, FC, ST cho thấy mỗi loại đều có ưu nhược điểm và thế mạnh riêng, phù hợp với từng điều kiện sử dụng và hệ thống mạng quang khác nhau. Hiểu rõ các tiêu chí kỹ thuật sẽ giúp người dùng lựa chọn đúng loại đầu nối, đảm bảo hiệu suất truyền dẫn ổn định và lâu dài.
