Kẹp siết cáp (tension clamp) là gì và cách chọn theo loại cáp

Kẹp siết cáp (tension clamp), còn gọi là dead-end clamp, là phụ kiện giữ chặt đầu cáp quang treo trên cột và chịu toàn bộ lực kéo tại điểm đầu/cuối tuyến — khác hẳn với kẹp treo dọc tuyến (suspension clamp) chỉ đỡ trọng lượng cáp giữa hai cột. Chọn sai loại kẹp hoặc sai kích thước là nguyên nhân phổ biến khiến cáp bị trượt, móp vỏ hoặc tuột khỏi điểm neo sau một thời gian vận hành. Bài viết dưới đây giải thích cấu tạo, phân loại và cách chọn kẹp siết cáp phù hợp theo loại cáp và tải trọng thiết kế.

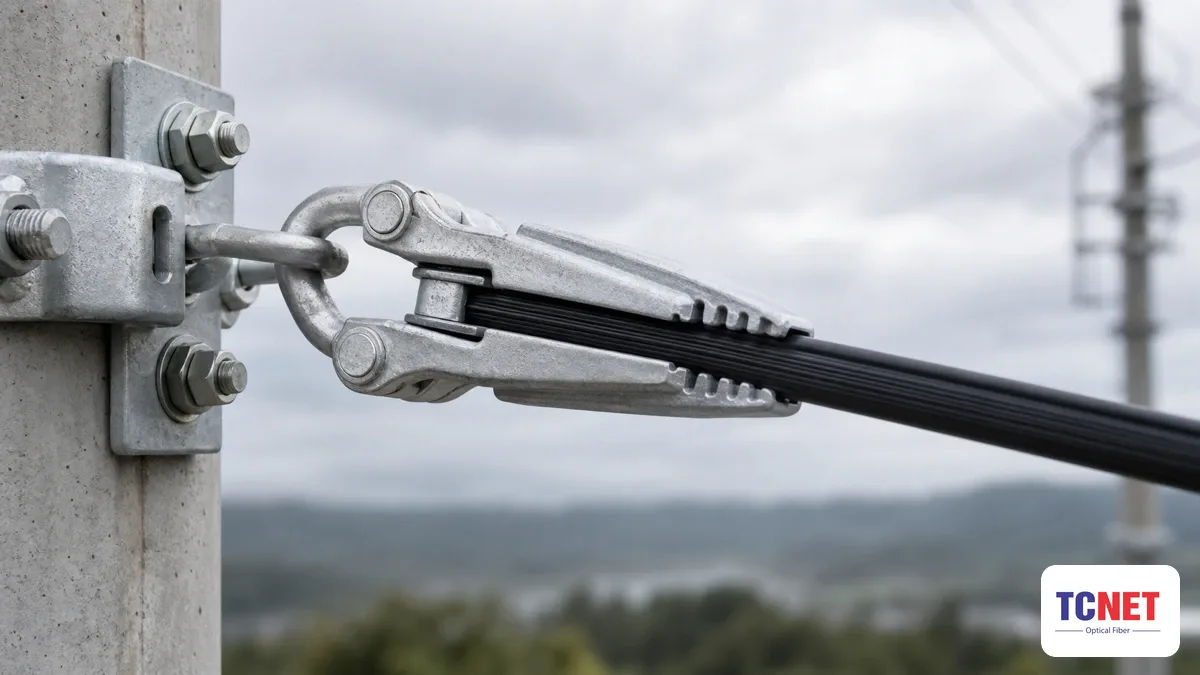

Kẹp siết cáp (tension clamp) là gì?

Kẹp siết cáp là phụ kiện lắp tại điểm đầu hoặc cuối một khoảng cột (span), có nhiệm vụ giữ chặt và chịu toàn bộ lực căng (tensile load) sinh ra khi cáp bị kéo giữa hai điểm neo.

• Lắp tại vị trí neo — nơi tuyến cáp đổi hướng, kết thúc, hoặc cần cố định chắc chắn nhất.
• Chịu lực kéo dọc trục cáp, không chỉ đỡ trọng lượng như kẹp treo thông thường.
• Thường đi kèm móc treo (thimble/eye) để nối vào giá đỡ trên cột.

Vì phải chịu tải trọng lớn nhất trong toàn tuyến, kẹp siết cáp luôn được thiết kế chắc chắn hơn kẹp đỡ dọc tuyến.

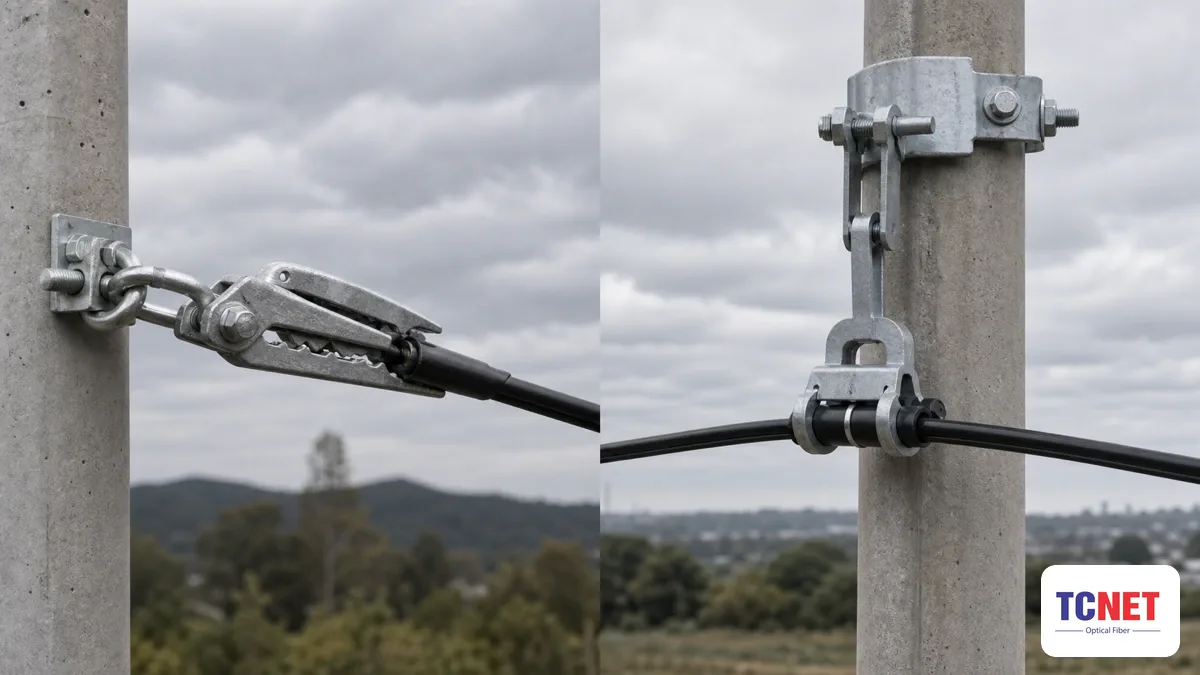

Vì sao kẹp siết cáp khác kẹp treo dọc tuyến (suspension clamp)?

Khác biệt cốt lõi nằm ở loại lực mà mỗi kẹp phải chịu: kẹp siết cáp chịu lực kéo (tension), còn kẹp treo dọc tuyến chỉ chịu trọng lượng bản thân cáp (weight load).

• Kẹp siết cáp (tension clamp): lắp ở đầu/cuối tuyến, chịu toàn bộ lực căng do độ võng và khoảng cột gây ra.
• Kẹp treo dọc tuyến (suspension clamp): lắp giữa các cột trung gian, chỉ đỡ trọng lượng cáp, lực tác động nhỏ hơn nhiều.

Nếu dùng nhầm kẹp treo dọc tuyến vào vị trí neo đầu/cuối, cáp dễ bị tuột do kẹp không đủ khả năng chịu lực kéo thiết kế.

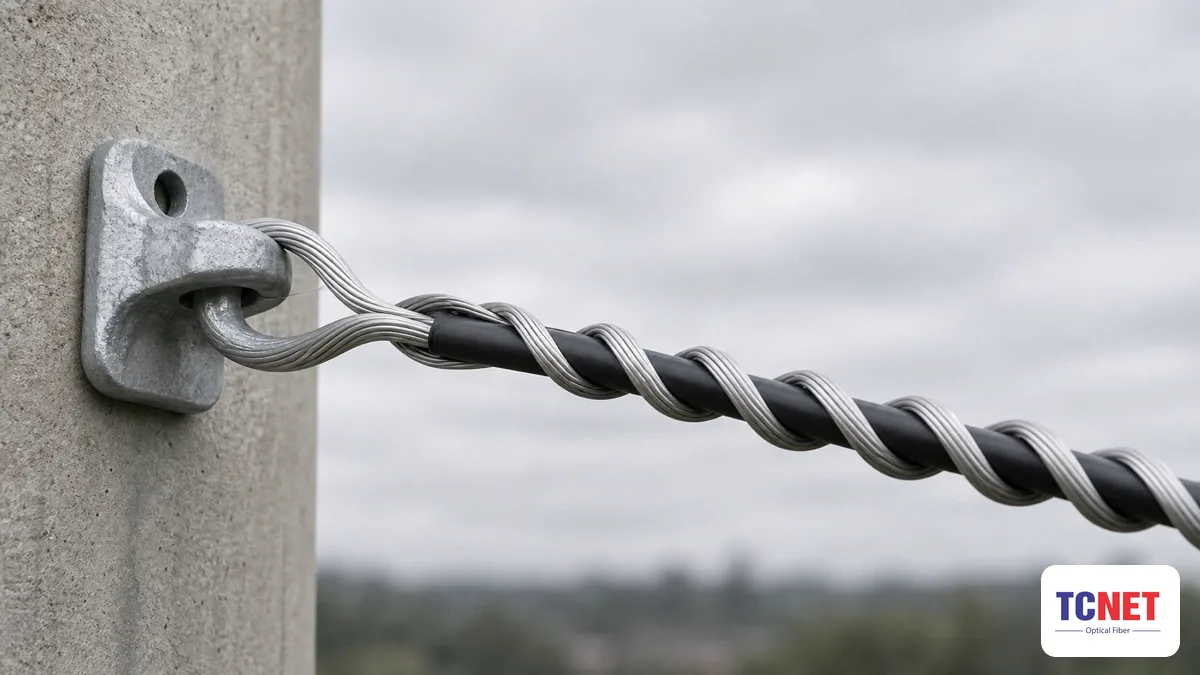

Preformed dead-end clamp: cấu tạo và ưu điểm

Preformed dead-end là loại kẹp dùng dây helical (bằng thép hoặc nhựa gia cường) quấn xoắn quanh đầu cáp, phân tán lực đều dọc theo chiều dài quấn thay vì tập trung tại một điểm.

• Không cần siết bulông — lắp bằng cách quấn xoắn tay theo đúng số vòng quy định.
• Lực kéo được phân bổ đều trên toàn bộ chiều dài tiếp xúc, giảm nguy cơ ép méo hoặc làm hỏng vỏ cáp.
• Phù hợp với cáp ADSS (All-Dielectric Self-Supporting) cần chịu lực căng lớn trên khoảng cột dài.

Nhược điểm là thời gian lắp lâu hơn và đòi hỏi thi công đúng kỹ thuật quấn, nếu quấn thiếu vòng sẽ giảm khả năng chịu lực.

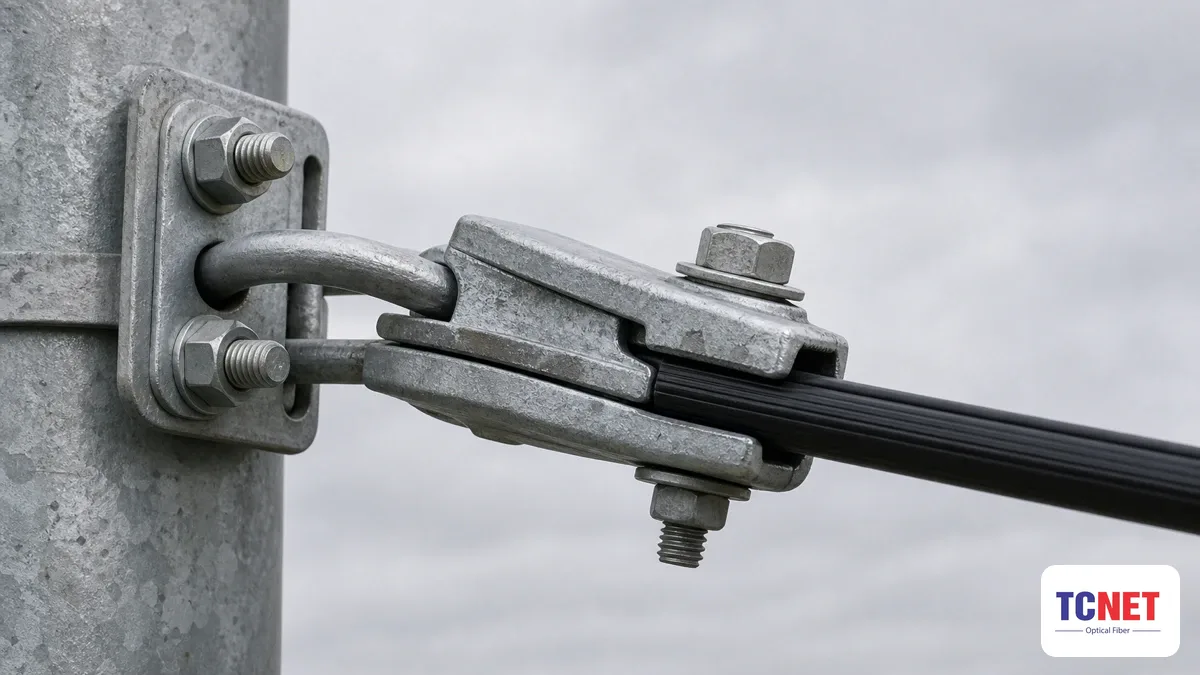

Wedge/bolted clamp: cấu tạo và ưu điểm

Wedge clamp (hay bolted clamp) gồm hai má kẹp siết chặt cáp bằng bulông, cho phép lắp đặt nhanh hơn preformed nhưng lực kẹp tập trung tại điểm siết thay vì phân tán.

• Lắp đặt nhanh — chỉ cần đặt cáp vào giữa hai má và siết bulông đến lực quy định.
• Có thể tháo lắp lại nhiều lần khi cần điều chỉnh hoặc bảo trì tuyến.
• Rủi ro: siết quá tay dễ làm móp hoặc ép hỏng lớp vỏ cáp, đặc biệt với cáp có lõi mềm.

Loại này phù hợp với các tuyến cần thi công nhanh, khoảng cột ngắn đến trung bình, tải trọng kéo không quá lớn.

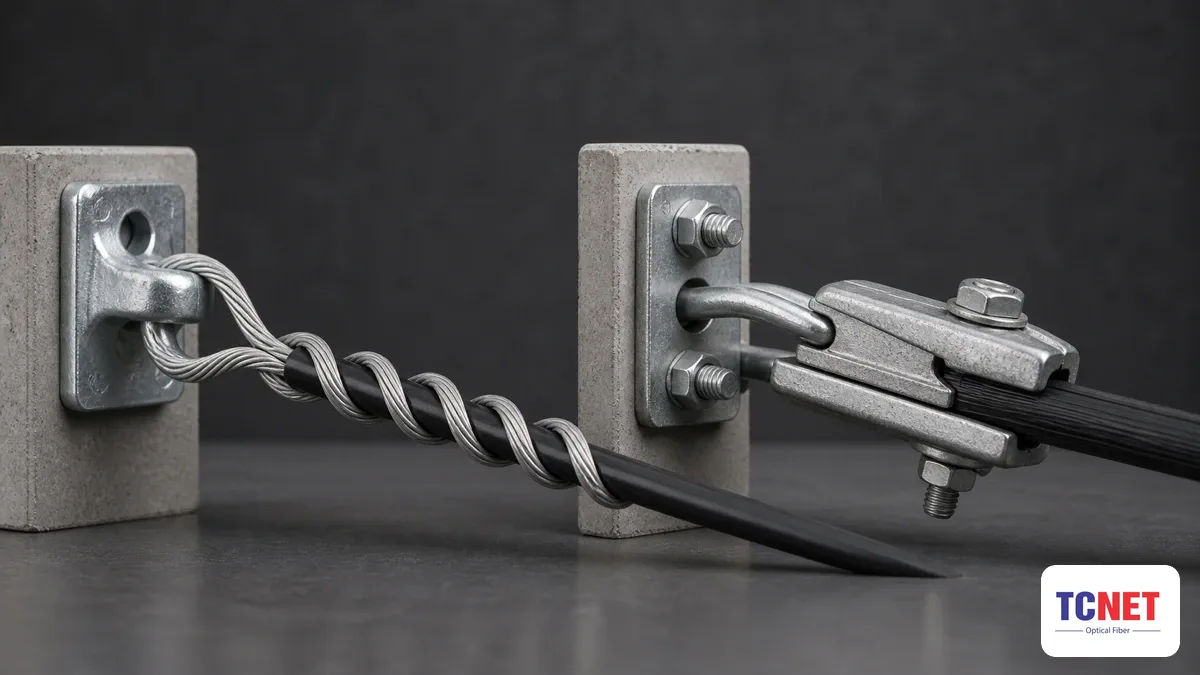

Bảng so sánh nhanh preformed dead-end và wedge/bolted clamp

Hai loại kẹp siết cáp khác nhau chủ yếu ở cách phân bổ lực, tốc độ thi công và mức độ phù hợp với từng loại cáp.

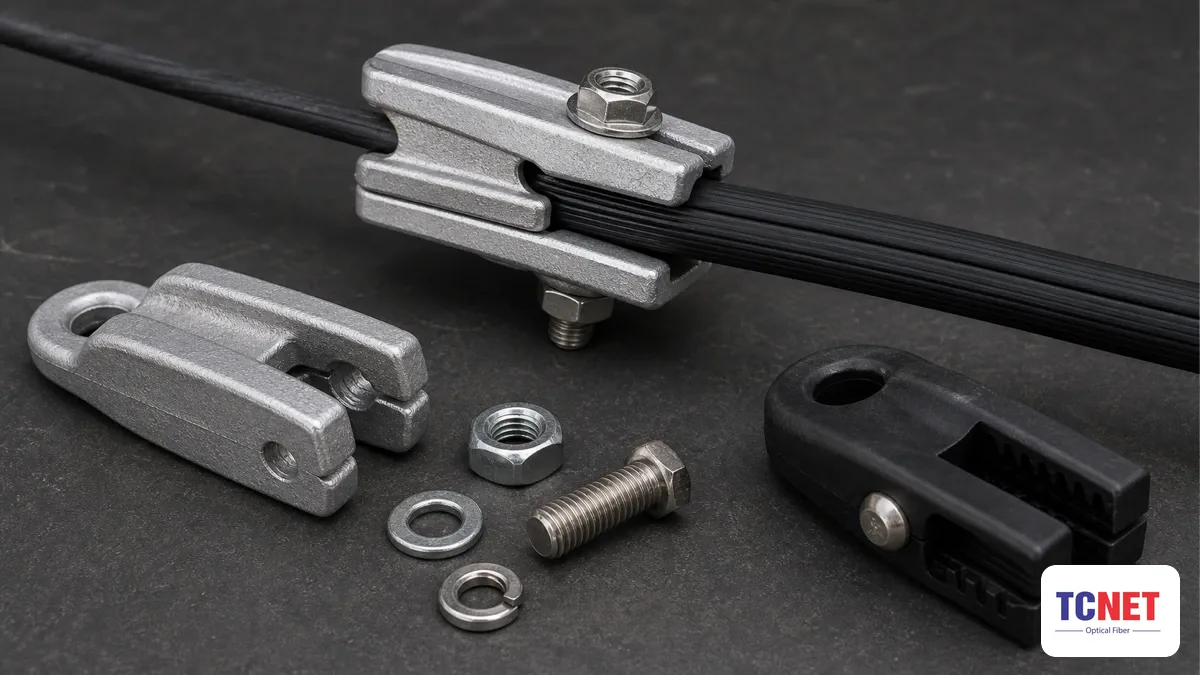

Vật liệu chế tạo kẹp siết cáp

Kẹp siết cáp thường làm từ hợp kim nhôm hoặc thép mạ kẽm/inox để chống ăn mòn khi lắp đặt ngoài trời trong thời gian dài.

• Hợp kim nhôm: nhẹ, chống oxy hóa tốt, phổ biến cho preformed dead-end.
• Thép mạ kẽm hoặc inox: chịu lực cao, bền với môi trường ẩm, mưa nắng.
• Composite chịu lực: dùng cho một số dòng preformed thiết kế riêng cho cáp ADSS.

Chọn đúng vật liệu theo môi trường lắp đặt (ven biển, khu công nghiệp có hóa chất…) giúp kéo dài tuổi thọ kẹp đáng kể so với tuổi thọ danh nghĩa.

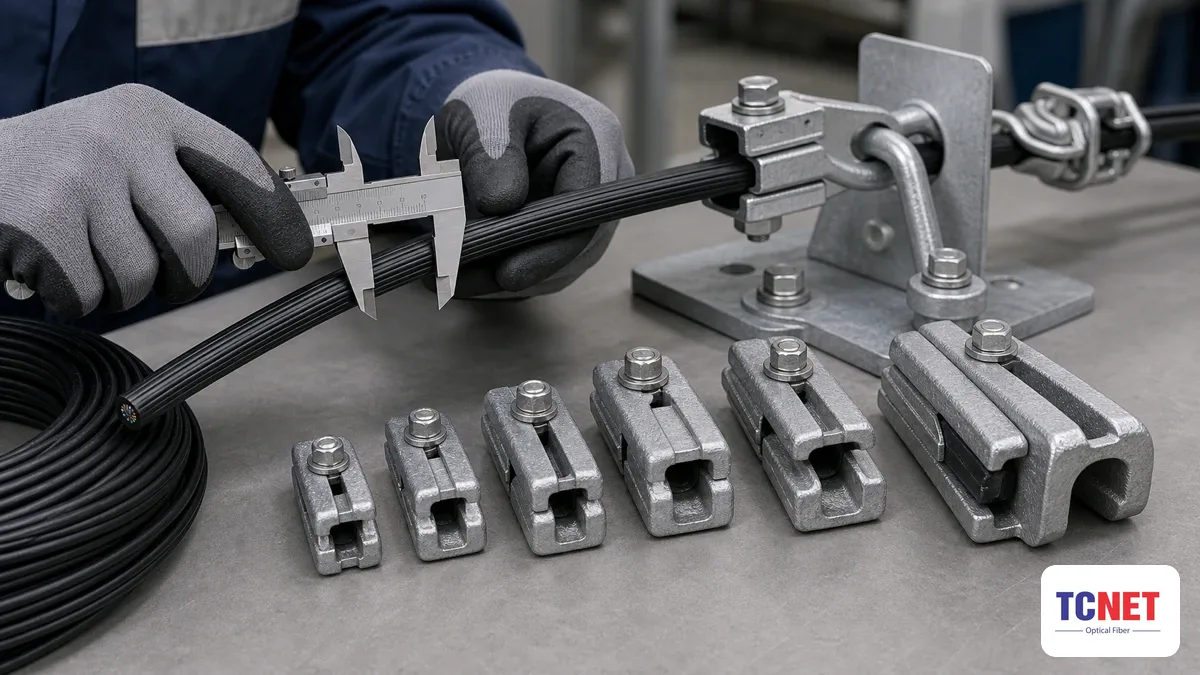

Cách chọn kẹp siết cáp theo loại cáp và tải trọng

Chọn kẹp siết cáp cần dựa trên ba yếu tố: đường kính cáp, loại cáp, và tải trọng kéo thiết kế theo khoảng cột.

• Đường kính cáp: mỗi kẹp có dải đường kính áp dụng (ví dụ 10-15mm) — chọn sai dải dễ gây trượt hoặc ép méo cáp.
• Loại cáp: cáp ADSS cần kẹp ôm trực tiếp vào vỏ chịu lực; cáp có dây treo hoặc cáp figure-8 cần kẹp riêng cho phần dây thép chịu lực, tách biệt với phần lõi quang.
• Tải trọng kéo theo khoảng cột: khoảng cột càng dài, độ võng cho phép càng lớn, lực kéo tại điểm neo càng cao — cần tính toán trước khi chọn kẹp.

Với các tuyến sử dụng nhiều loại cáp khác nhau, nên tham khảo trước bộ phụ kiện treo neo cáp quang để chọn đúng kẹp cho từng vị trí trên tuyến.

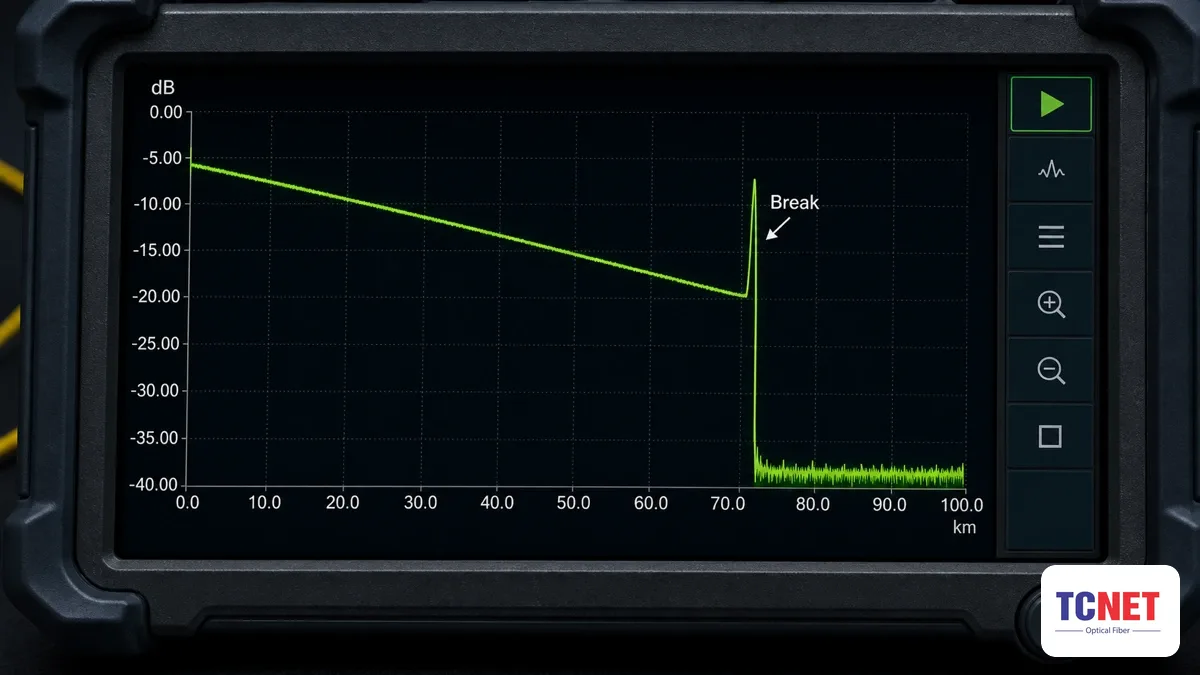

Sai số lắp đặt thường gặp khi dùng kẹp siết cáp

Sai số phổ biến nhất khi lắp kẹp siết cáp là chọn sai đường kính và thi công không đúng kỹ thuật quấn hoặc siết bulông.

• Chọn sai đường kính kẹp: gây trượt cáp (kẹp quá lớn) hoặc ép méo vỏ cáp (kẹp quá nhỏ).
• Thiếu số vòng quấn ở preformed: làm giảm khả năng chịu lực, dễ tuột khi có gió mạnh hoặc tải trọng thay đổi.
• Siết bulông quá tay ở wedge clamp: ép hỏng lớp vỏ ngoài, ảnh hưởng đến độ bền cơ học của cáp về lâu dài.

Kiểm tra kỹ thông số kẹp trước khi lắp và tuân thủ đúng hướng dẫn thi công của nhà sản xuất là cách đơn giản nhất để tránh các sai số này.

Câu hỏi thường gặp

Kẹp siết cáp có dùng được cho mọi loại cáp quang không?

Không. Mỗi kẹp có dải đường kính và cấu tạo phù hợp với một nhóm cáp nhất định — cáp ADSS cần kẹp ôm vỏ chịu lực, cáp có dây treo cần kẹp riêng cho phần thép, không thể dùng lẫn.

Preformed dead-end và wedge clamp loại nào bền hơn?

Preformed thường chịu lực tốt hơn nhờ phân bổ lực đều, phù hợp tuyến chịu tải lớn; wedge/bolted bền vững nếu siết đúng lực và không bị ăn mòn bulông theo thời gian.

Kẹp siết cáp có cần bảo trì định kỳ không?

Có. Nên kiểm tra định kỳ độ chặt của bulông (với wedge clamp) hoặc tình trạng dây quấn (với preformed), đặc biệt sau mùa mưa bão khi tải trọng lên tuyến thay đổi đột ngột.

Chọn sai đường kính kẹp siết cáp có nguy hiểm không?

Có. Kẹp sai đường kính khiến cáp dễ trượt khỏi điểm neo hoặc bị ép méo, làm giảm tuổi thọ cáp và tăng nguy cơ đứt cáp khi có tải trọng bất thường như gió lớn.

Kẹp siết cáp có thể dùng chung với kẹp treo dọc tuyến không?

Trên cùng một tuyến, hai loại kẹp được dùng ở vị trí khác nhau: kẹp siết cáp tại điểm đầu/cuối chịu lực kéo, kẹp treo dọc tuyến tại các cột trung gian chỉ đỡ trọng lượng — không thay thế lẫn nhau.

Ngoài kẹp siết, tuyến treo còn cần các phụ kiện khác — xem thêm phụ kiện treo cáp quang ngoài trời để chọn đủ bộ cho tuyến.
