Hướng Dẫn Lắp Đặt Media Converter Quang Điện Từ A-Z [2026]

Lắp đặt Media Converter chỉ mất 15-20 phút với 5 bước: (1) Kiểm tra thiết bị, (2) Cắm dây quang vào cổng FX (nghe tiếng click), (3) Cắm cáp mạng RJ45 vào cổng TX, (4) Cấp nguồn DC 5V/9V, (5) Kiểm tra đèn LED. Khi Power + FX-Link + TX-Link đều sáng xanh = lắp đặt thành công.

Media Converter là thiết bị plug-and-play, không cần cấu hình. Lưu ý quan trọng: Với loại 2 sợi phải kết nối chéo TX-RX giữa 2 đầu. Với loại 1 sợi (WDM) phải ghép đúng cặp A-B (1310nm với 1550nm). Nếu đèn FX-Link không sáng = chưa có tín hiệu quang, cần kiểm tra lại dây hoặc Media Converter đầu xa.

Tổng quan hướng dẫn:

Media Converter Là Gì Và Hoạt Động Như Thế Nào?

Media Converter là thiết bị chuyển đổi tín hiệu giữa hai môi trường truyền dẫn khác nhau – cụ thể là từ tín hiệu điện trên cáp đồng (RJ45) sang tín hiệu quang trên cáp quang, và ngược lại. Quá trình này diễn ra hoàn toàn trong suốt với các thiết bị mạng, không làm thay đổi gói tin hay địa chỉ MAC.

Về mặt kỹ thuật, Media Converter hoạt động ở Layer 1 (Physical Layer) của mô hình OSI. Khi nhận tín hiệu điện từ cổng RJ45, chip xử lý bên trong sẽ chuyển đổi sang dạng xung quang thông qua module phát quang (transmitter). Ngược lại, tín hiệu quang đến từ sợi quang được photodiode thu nhận và chuyển ngược lại thành tín hiệu điện.

Media Converter được sử dụng phổ biến trong các tình huống:

• Mở rộng mạng LAN: Kết nối hai tòa nhà cách nhau vài km mà cáp đồng không đáp ứng được
• Hệ thống camera IP: Truyền hình ảnh từ camera ngoài trời về đầu ghi cách xa hàng trăm mét
• Mạng FTTH: Kết nối OLT/ONU với Switch trong tòa nhà chung cư
• Kết nối điểm-điểm: Liên kết chi nhánh với trụ sở chính qua đường quang thuê riêng

Phân Loại Media Converter Cần Biết Trước Khi Lắp

Media Converter được phân loại theo 3 tiêu chí chính: số sợi quang, loại sợi quang và tốc độ truyền dẫn. Việc xác định đúng loại Media Converter giúp Quý khách chuẩn bị đúng thiết bị và tránh sai sót khi lắp đặt.

Phân loại theo số sợi quang

Phân loại theo loại sợi quang

Phân loại theo tốc độ

• 10/100M (Fast Ethernet): Phổ biến nhất, giá rẻ, đủ dùng cho camera IP và mạng văn phòng nhỏ
• 10/100/1000M (Gigabit): Cho mạng tốc độ cao, truyền file lớn, hệ thống NVR nhiều camera
• 10G và cao hơn: Dùng trong data center, backbone mạng doanh nghiệp lớn

Chuẩn Bị Thiết Bị Và Dụng Cụ

Chuẩn bị đầy đủ thiết bị trước khi lắp đặt giúp tiết kiệm thời gian và tránh phải di chuyển nhiều lần. Dưới đây là danh sách chi tiết những gì Quý khách cần chuẩn bị.

Thiết bị bắt buộc

1. Media Converter (2 chiếc): Cùng loại, cùng tốc độ, cùng bước sóng. Nếu dùng loại 1 sợi WDM, phải ghép đúng cặp A-B
2. Dây patch cord quang: Đúng loại connector (SC-SC, LC-LC, SC-LC), đúng loại sợi (SM/MM), chiều dài phù hợp
3. Cáp mạng RJ45: Cat5e hoặc Cat6, bấm chuẩn T568B, chiều dài không quá 100m
4. Adapter nguồn: Đúng điện áp (thường 5V hoặc 9V DC), đủ dòng (500mA-1A)

Dụng cụ khuyến nghị

• Bút soi quang (VFL): Kiểm tra sợi quang có thông suốt không, phát hiện điểm đứt gãy
• Máy đo công suất quang (OPM): Đo chính xác công suất tín hiệu quang, đánh giá chất lượng tuyến
• Khăn lau connector: Loại không xơ, dùng lau sạch mặt ferrule connector trước khi cắm
• Bút vệ sinh connector: Dạng one-click cleaner, tiện lợi hơn khăn lau

Checklist kiểm tra trước khi lắp

• Media Converter 2 đầu cùng loại (1 sợi hoặc 2 sợi)?
• Bước sóng có khớp (1310nm-1310nm hoặc 1310nm-1550nm cho WDM)?
• Connector dây quang phù hợp với cổng Media Converter (SC/LC)?
• Loại sợi quang trùng khớp (SM với SM, MM với MM)?
• Adapter nguồn đúng điện áp?
• Cáp mạng RJ45 đã test thông?

Hướng Dẫn Lắp Đặt Media Converter Từng Bước

Quy trình lắp đặt Media Converter gồm 5 bước chính, thực hiện tuần tự từ chuẩn bị đến kiểm tra kết nối. Mỗi bước đều quan trọng, Quý khách không nên bỏ qua bất kỳ thao tác nào để đảm bảo hệ thống hoạt động ổn định.

Bước 1: Kiểm tra và xác định vị trí lắp đặt

Vị trí lắp đặt Media Converter cần đảm bảo các yêu cầu sau:

• Thông thoáng: Có không gian tản nhiệt, tránh đặt trong hộp kín không có lỗ thoáng
• Khô ráo: Tránh nơi ẩm ướt, có nguy cơ ngấm nước
• Gần nguồn điện: Có ổ cắm 220V trong phạm vi dây adapter đủ tới
• Thuận tiện bảo trì: Dễ tiếp cận khi cần kiểm tra hoặc thay thế

Kiểm tra Media Converter trước khi lắp: xem có bị móp méo, nứt vỡ không, các cổng có nguyên vẹn không, adapter nguồn có hoạt động không (cắm thử, đèn Power phải sáng).

Bước 2: Vệ sinh và cắm dây quang

Vệ sinh connector quang là bước quan trọng nhất, quyết định chất lượng tín hiệu. Một hạt bụi nhỏ trên mặt ferrule có thể gây suy hao 1-2dB, thậm chí làm mất hoàn toàn tín hiệu.

Cách vệ sinh connector:

1. Tháo nắp bảo vệ connector (giữ nắp cẩn thận, không làm rơi)
2. Dùng khăn không xơ hoặc bút one-click cleaner lau mặt ferrule
3. Lau theo một chiều, không lau qua lau lại
4. Kiểm tra bằng kính hiển vi nếu có (mặt ferrule phải sạch, không có vết bẩn)

Cách cắm dây quang vào Media Converter:

1. Tháo nắp che bụi trên cổng quang của Media Converter
2. Xác định đúng chiều cắm (connector SC có rãnh định vị)
3. Đưa connector vào cổng, đẩy nhẹ cho đến khi nghe tiếng “click”
4. Kiểm tra connector đã vào đúng vị trí, không bị lỏng

Lưu ý với Media Converter 2 sợi: Có 2 cổng quang TX và RX. Cần kết nối chéo: TX đầu A nối với RX đầu B, TX đầu B nối với RX đầu A. Nếu cắm sai (TX-TX hoặc RX-RX), sẽ không có tín hiệu.

Lưu ý với Media Converter 1 sợi (WDM): Phải ghép đúng cặp A-B. Đầu A (thường TX 1310nm/RX 1550nm) ghép với Đầu B (TX 1550nm/RX 1310nm). Nếu ghép A-A hoặc B-B, sẽ không hoạt động.

Bước 3: Kết nối cổng RJ45

Cổng RJ45 trên Media Converter dùng để kết nối với thiết bị mạng Ethernet như Switch, Router, máy tính, camera IP hoặc đầu ghi NVR.

Cách thực hiện:

1. Chuẩn bị cáp mạng Cat5e hoặc Cat6 đã bấm sẵn đầu RJ45
2. Kiểm tra cáp bằng cable tester (nếu có) để đảm bảo thông 8 sợi
3. Cắm một đầu cáp vào cổng RJ45 trên Media Converter
4. Cắm đầu còn lại vào thiết bị cần kết nối (Switch, Router, PC…)

Một số lưu ý:

• Chiều dài cáp mạng không quá 100m theo chuẩn Ethernet
• Tránh đi cáp gần nguồn nhiễu điện từ (biến áp, motor, đèn huỳnh quang)
• Nếu Media Converter có switch DIP cấu hình Auto/Force, để ở chế độ Auto
• Một số model có cổng console, không nhầm lẫn với cổng RJ45 data

Bước 4: Cấp nguồn và kiểm tra đèn LED

Sau khi kết nối xong cả dây quang và cáp mạng, bước tiếp theo là cấp nguồn cho Media Converter và kiểm tra trạng thái qua đèn LED.

Cách cấp nguồn:

1. Kiểm tra điện áp adapter (5V hoặc 9V DC tùy model)
2. Cắm adapter vào ổ điện 220V
3. Cắm jack nguồn DC vào Media Converter
4. Quan sát đèn LED trên thiết bị

Ý nghĩa các đèn LED (phổ biến):

Trạng thái bình thường khi lắp đặt hoàn tất: Power sáng + FX-Link sáng + TX-Link sáng. Nếu thiếu bất kỳ đèn nào, cần kiểm tra lại bước tương ứng.

Bước 5: Kiểm tra kết nối và tốc độ

Đèn LED sáng đầy đủ chưa đảm bảo 100% hệ thống hoạt động tốt. Quý khách cần thực hiện thêm các kiểm tra sau:

Kiểm tra ping:

1. Trên máy tính đầu A, mở Command Prompt (Windows) hoặc Terminal (Mac/Linux)
2. Gõ lệnh: ping [IP máy đầu B] (ví dụ: ping 192.168.1.100)
3. Kết quả tốt: Reply from… time < 10ms, 0% packet loss
4. Nếu Request timed out: kiểm tra lại IP, firewall, kết nối vật lý

Kiểm tra tốc độ:

• Cách đơn giản: Copy một file lớn (1GB) từ máy này sang máy kia qua shared folder, quan sát tốc độ
• Cách chuyên nghiệp: Dùng công cụ iPerf cài trên 2 máy, một máy chạy server (iperf -s), một máy chạy client (iperf -c [IP server])

Tốc độ kỳ vọng:

• Media Converter 10/100M: đạt 90-95 Mbps là tốt
• Media Converter Gigabit: đạt 900-940 Mbps là tốt

Xử Lý Sự Cố Thường Gặp Khi Lắp Media Converter

Sự cố khi lắp đặt Media Converter thường xuất phát từ 3 nguyên nhân chính: vấn đề về dây quang, vấn đề về thiết bị và vấn đề về cấu hình. Dưới đây là các lỗi phổ biến và cách khắc phục.

Lỗi 1: Đèn FX-Link không sáng (không có tín hiệu quang)

Nguyên nhân có thể:

• Dây quang bị đứt hoặc gãy
• Connector bẩn, bám bụi
• Cắm sai TX-RX (với loại 2 sợi)
• Ghép sai cặp A-B (với loại 1 sợi WDM)
• Bước sóng không khớp giữa 2 đầu
• Media Converter đầu xa chưa bật nguồn
• Cổng quang trên Media Converter bị hỏng

Cách kiểm tra và khắc phục:

1. Xác nhận Media Converter đầu xa đã bật nguồn (đèn Power sáng)
2. Dùng bút soi quang (VFL) kiểm tra sợi quang: chiếu từ đầu này, quan sát đầu kia có ánh sáng đỏ không
3. Nếu không thấy ánh sáng → sợi quang đứt → thay sợi mới hoặc tìm điểm đứt để hàn nối
4. Vệ sinh lại connector bằng khăn sạch hoặc bút cleaner
5. Kiểm tra đúng cách kết nối TX-RX (loại 2 sợi) hoặc cặp A-B (loại 1 sợi)
6. Đo công suất quang bằng OPM: nếu công suất quá thấp (< -30dBm với SM), tuyến quang có vấn đề

Lỗi 2: Đèn TX-Link không sáng (không có kết nối Ethernet)

Nguyên nhân có thể:

• Cáp mạng RJ45 bị đứt hoặc bấm sai
• Cổng RJ45 trên thiết bị đầu cuối bị hỏng
• Thiết bị đầu cuối chưa bật
• Không tương thích tốc độ (Auto-negotiation fail)

Cách khắc phục:

1. Thay cáp mạng khác để test
2. Thử cắm vào cổng RJ45 khác trên Switch/Router
3. Kiểm tra thiết bị đầu cuối đã bật nguồn chưa
4. Nếu Media Converter có DIP switch, thử chuyển từ Auto sang Force 100M hoặc Force 10M

Lỗi 3: Kết nối được nhưng mất gói, ping không ổn định

Nguyên nhân có thể:

• Connector quang bẩn, tiếp xúc không tốt
• Công suất quang yếu (gần ngưỡng sensitivity)
• Sợi quang bị uốn cong quá mức (macro bend loss)
• Mối hàn quang kém chất lượng
• Adapter nguồn không đủ công suất

Cách khắc phục:

1. Vệ sinh lại tất cả connector
2. Đo công suất quang: nếu gần ngưỡng sensitivity của Media Converter (thường -32dBm đến -34dBm với SM), cần cải thiện tuyến quang
3. Kiểm tra dây quang không bị uốn gập, không bị kẹp, bán kính uốn cong > 30mm
4. Thay adapter nguồn chính hãng, đủ công suất

Lỗi 4: Tốc độ truyền chậm hơn mong đợi

Nguyên nhân có thể:

• Media Converter auto-negotiation xuống tốc độ thấp
• Duplex mismatch (Half-duplex thay vì Full-duplex)
• Cáp mạng Cat5 cũ chỉ hỗ trợ 100M
• Thiết bị đầu cuối chỉ hỗ trợ 100M

Cách khắc phục:

1. Kiểm tra đèn LED tốc độ trên Media Converter (100M hay 1000M)
2. Thay cáp mạng Cat5e hoặc Cat6
3. Kiểm tra card mạng trên PC/Server có hỗ trợ Gigabit không
4. Cấu hình Force Gigabit trên Media Converter nếu có tùy chọn

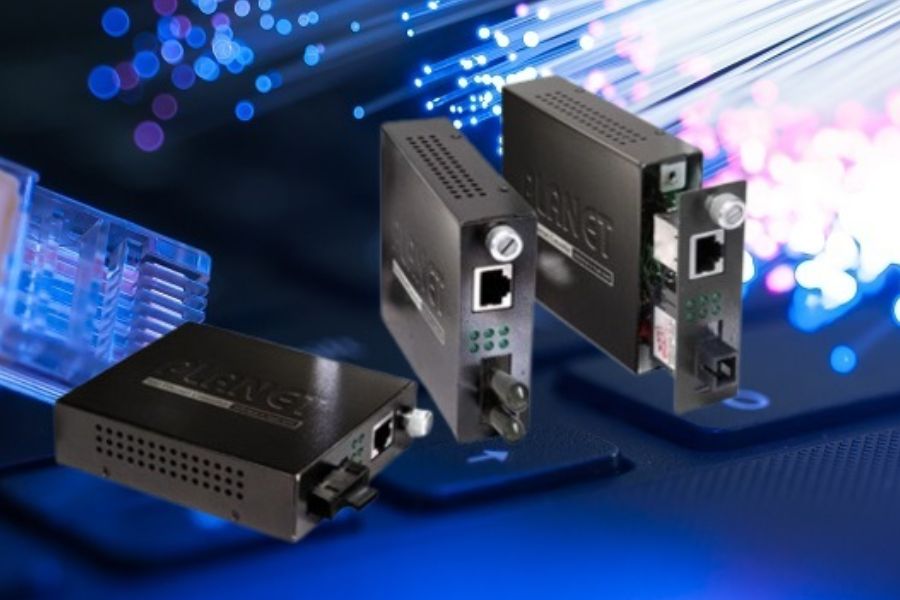

Các Loại Media Converter Phổ Biến Và Cách Chọn

Việc chọn đúng loại Media Converter phụ thuộc vào yêu cầu cụ thể của dự án: khoảng cách truyền, tốc độ cần thiết, ngân sách và môi trường lắp đặt.

Media Converter 10/100M

Đặc điểm: Tốc độ Fast Ethernet, giá rẻ (200-400k/chiếc), tiêu thụ điện thấp.

Phù hợp cho: Hệ thống camera IP (1-2 Megapixel), kết nối Access Point, mạng văn phòng nhỏ, điểm bán hàng POS.

Sản phẩm gợi ý: Media Converter BTON BT-950SM-25A/B (1 sợi, 25km), Optone OPT-1100S20 (2 sợi, 20km).

Media Converter Gigabit

Đặc điểm: Tốc độ 1000Mbps, đáp ứng nhu cầu băng thông cao, giá cao hơn 10/100M (500k-1.5tr/chiếc).

Phù hợp cho: Backbone mạng, hệ thống NVR/camera 4K, server farm, liên kết chi nhánh cần tốc độ cao.

Sản phẩm gợi ý: Media Converter Gigabit BTON BT-950GS-20A/B, TP-Link MC220L.

Media Converter Managed

Đặc điểm: Có giao diện quản lý web/CLI, hỗ trợ VLAN, QoS, SNMP, giám sát từ xa.

Phù hợp cho: Mạng doanh nghiệp cần quản lý tập trung, ISP, nhà mạng.

Bảng tổng hợp chọn Media Converter theo ứng dụng

Mẹo Lắp Đặt Media Converter Từ Kinh Nghiệm Thực Tế

Những mẹo dưới đây được đúc kết từ kinh nghiệm triển khai thực tế của đội ngũ kỹ thuật TCNET, giúp Quý khách tránh được các lỗi phổ biến và nâng cao hiệu quả lắp đặt.

Mẹo 1: Luôn đánh dấu và ghi chú

Dán nhãn cho mỗi Media Converter với thông tin: vị trí lắp, IP (nếu có), ngày lắp, loại bước sóng (A/B với WDM). Điều này giúp bảo trì và xử lý sự cố sau này dễ dàng hơn rất nhiều.

Mẹo 2: Để dự phòng adapter nguồn

Adapter nguồn là linh kiện hay hỏng nhất trên Media Converter. Luôn có sẵn 1-2 adapter dự phòng tại site để thay thế nhanh khi cần.

Mẹo 3: Sử dụng hộp bảo vệ ngoài trời

Khi lắp Media Converter outdoor (camera, trạm phát sóng), đặt thiết bị trong hộp kín IP65 có lỗ thoát nhiệt. Tránh để nước mưa, bụi bẩn, côn trùng xâm nhập.

Mẹo 4: Kiểm tra kỹ trước khi ra hiện trường

Test thử bộ Media Converter tại văn phòng trước khi mang đi lắp. Kết nối cả 2 đầu, cấp nguồn, kiểm tra đèn LED và ping thử. Việc này giúp loại trừ lỗi thiết bị và tiết kiệm thời gian di chuyển.

Mẹo 5: Cuộn gọn dây quang dư thừa

Nếu dây patch cord dài hơn cần thiết, cuộn gọn phần dư với bán kính cuộn > 30mm. Không buộc chặt quá làm gãy sợi, không để dây bị kẹt giữa cửa tủ rack.

Sản Phẩm Media Converter Tại TCNET

TCNET phân phối các dòng Media Converter chính hãng từ các thương hiệu uy tín như BTON, Optone, TP-Link, Planet với đầy đủ chủng loại từ 10/100M đến Gigabit, từ 20km đến 80km, đáp ứng mọi nhu cầu dự án.

Cam kết của TCNET:

• Sản phẩm chính hãng, bảo hành theo chính sách nhà sản xuất
• Hỗ trợ kỹ thuật 24/7, tư vấn chọn đúng sản phẩm
• Chiết khấu đặc biệt cho dự án, đại lý
• Giao hàng toàn quốc, COD nội thành TP.HCM

Xem chi tiết các sản phẩm Media Converter tại: Danh mục Media Converter

Câu Hỏi Thường Gặp (FAQ)

Media Converter có cần cấu hình gì không?

Phần lớn Media Converter là thiết bị plug-and-play, không cần cấu hình. Chỉ cần cắm dây quang, cáp mạng và cấp nguồn là hoạt động. Một số model cao cấp (Managed) có thể cấu hình VLAN, QoS qua giao diện web hoặc DIP switch, nhưng cấu hình mặc định đã đủ dùng cho hầu hết ứng dụng.

Đèn FX-Link không sáng là lỗi gì?

Đèn FX-Link không sáng nghĩa là Media Converter không nhận được tín hiệu quang từ đầu xa. Nguyên nhân phổ biến: dây quang bị đứt, connector bẩn, cắm sai TX-RX (loại 2 sợi) hoặc ghép sai cặp A-B (loại 1 sợi), bước sóng không khớp, hoặc Media Converter đầu xa chưa bật nguồn. Kiểm tra từng yếu tố theo thứ tự để xác định nguyên nhân.

Khoảng cách tối đa Media Converter truyền được là bao nhiêu?

Khoảng cách phụ thuộc vào loại Media Converter và sợi quang sử dụng. Multi-mode (MM) truyền được 550m-2km. Single-mode (SM) tiêu chuẩn truyền 20km, các model công suất cao có thể lên đến 40km, 60km, 80km hoặc 120km. Cần chọn đúng loại Media Converter theo khoảng cách thực tế của dự án.

Media Converter 1 sợi và 2 sợi khác nhau thế nào khi lắp?

Media Converter 2 sợi: Mỗi đầu có 2 cổng quang (TX và RX), cần 2 sợi quang kết nối chéo TX-RX giữa 2 đầu. Media Converter 1 sợi (WDM): Mỗi đầu chỉ có 1 cổng quang, sử dụng 2 bước sóng khác nhau (1310nm và 1550nm) trên cùng 1 sợi quang, bắt buộc phải ghép đúng cặp A-B (A ở đầu này, B ở đầu kia).

Có thể dùng Media Converter của hãng khác nhau ở 2 đầu không?

Có thể dùng Media Converter khác hãng nếu đảm bảo các thông số tương thích: cùng chuẩn tốc độ (10/100M hoặc Gigabit), cùng loại sợi quang (Single-mode/Multi-mode), cùng bước sóng, cùng loại connector. Tuy nhiên, TCNET khuyến nghị dùng cùng hãng để đảm bảo tương thích tối ưu và thuận tiện khi bảo hành.

Media Converter có cần bảo trì định kỳ không?

Media Converter cần bảo trì định kỳ 6-12 tháng/lần để đảm bảo hoạt động ổn định lâu dài. Công việc bảo trì bao gồm: vệ sinh connector quang bằng khăn chuyên dụng, kiểm tra các mối nối cơ khí, đo công suất quang để phát hiện suy hao bất thường, thay adapter nguồn nếu có dấu hiệu yếu. Môi trường nhiều bụi, ngoài trời cần bảo trì thường xuyên hơn.

Quý khách cần hỗ trợ kỹ thuật về lắp đặt Media Converter hoặc tư vấn chọn sản phẩm phù hợp, vui lòng liên hệ Hotline/Zalo: 028.6285.0999
