Giám sát lưu lượng data flow qua converter quang là công việc cần thiết trong vận hành hạ tầng mạng, giúp phát hiện sớm 3 vấn đề phổ biến: tắc nghẽn băng thông tại điểm chuyển đổi quang-điện, lỗi CRC tích lũy do chất lượng tín hiệu quang kém và sự cố mất kết nối không báo trước. Có 4 phương pháp giám sát từ đơn giản đến chuyên sâu, tùy quy mô hệ thống và ngân sách vận hành.

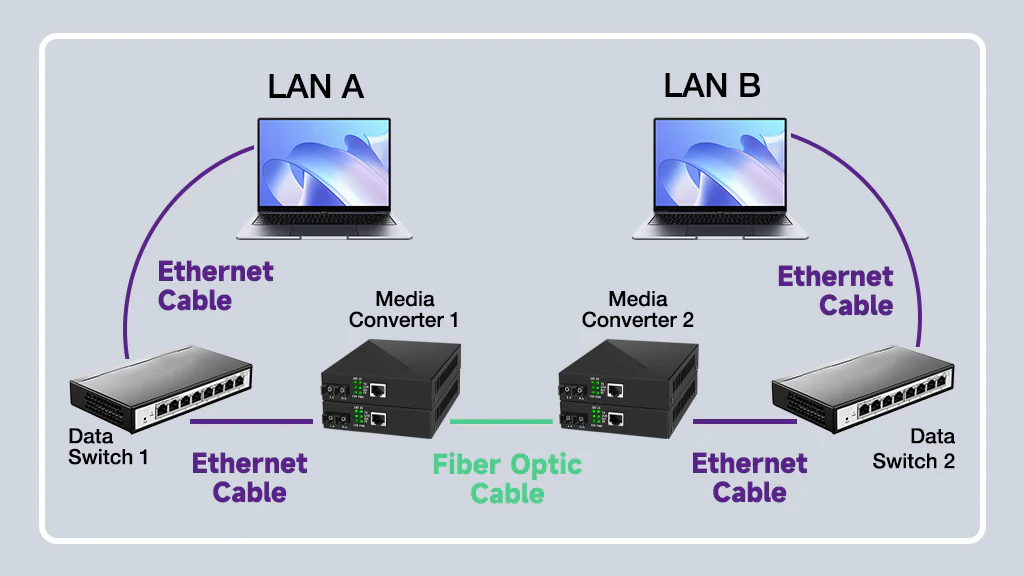

Tại Sao Cần Giám Sát Data Flow Qua Converter Quang

Converter quang là điểm chuyển đổi tín hiệu — bất kỳ suy giảm nào ở đây đều ảnh hưởng toàn bộ đường truyền phía sau. Ba vấn đề thường gặp nhất tại converter quang mà không có giám sát chủ động:

Half-duplex mismatch: Converter tự động đàm phán tốc độ sai (autonegotiation failure) gây giảm throughput 50–70% nhưng link vẫn UP — khó phát hiện nếu không đo thực tế
CRC error tích lũy: Tín hiệu quang yếu gây lỗi bit, switch tự retransmit làm tăng tải mạng và tăng latency — thường bị nhầm với vấn đề ứng dụng
Bandwidth saturation: Converter 100Mbps đặt trên đường truyền 1Gbps trở thành nút cổ chai — phát hiện chỉ khi đo traffic thực tế

tai sao can giam sat data flow qua convert quang

Bốn Phương Pháp Giám Sát Data Flow Qua Converter Quang

Phương Pháp 1: SNMP Monitoring Qua Switch

Cách đơn giản và phổ biến nhất: dùng SNMP (Simple Network Management Protocol) để thu thập counter từ switch port kết nối với converter. Các OID quan trọng cần theo dõi:

ifInOctets / ifOutOctets: Bytes vào/ra — tính bandwidth utilization theo thời gian
ifInErrors / ifOutErrors: Số lỗi CRC — tăng liên tục là dấu hiệu tín hiệu quang kém
ifInDiscards / ifOutDiscards: Gói bị drop — tắc nghẽn buffer hoặc oversubscription
ifOperStatus: Trạng thái port UP/DOWN — cảnh báo mất kết nối

Tool phổ biến: Zabbix, PRTG, Cacti, Grafana + Prometheus. Cài đặt ngưỡng cảnh báo (alert threshold) khi bandwidth utilization vượt 80% hoặc CRC error rate vượt 0.01%.

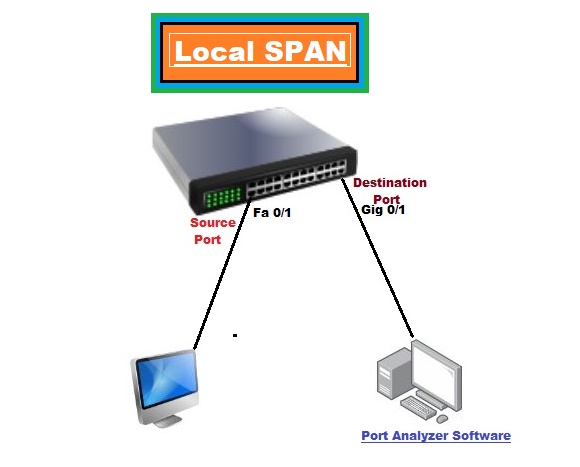

Phương Pháp 2: Port Mirroring (SPAN)

Port mirroring sao chép toàn bộ traffic qua port converter sang một port monitor — cho phép phân tích packet-level bằng Wireshark hoặc phần mềm tương tự. Phương pháp này không ảnh hưởng đến traffic production và cho thấy chi tiết giao thức, IP flow, TCP session và các bất thường khó thấy từ counter SNMP đơn thuần.

Lưu ý: port mirror tạo thêm tải cho switch CPU — không nên để mirror chạy liên tục trên switch edge có tải cao. Dùng có chọn lọc khi điều tra sự cố cụ thể.

Port Mirroring (SPAN)

Phương Pháp 3: Đo Công Suất Quang (Optical Power Measurement)

Dùng optical power meter đo Rx power tại đầu vào converter — phương pháp này đánh giá chất lượng tín hiệu quang, không phải lưu lượng data. Tuy nhiên, Rx power thấp hơn receiver sensitivity của converter là nguyên nhân trực tiếp gây CRC error và packet loss.

Rx Power so với sensitivity	Đánh giá	Hành động
Cao hơn >6dB	Tốt — có power margin dự phòng	Không cần xử lý
Cao hơn 3–6dB	Chấp nhận được	Theo dõi định kỳ
Cao hơn 0–3dB	Cảnh báo — power margin thấp	Kiểm tra connector, vệ sinh đầu nối
Thấp hơn sensitivity	Nghiêm trọng — link không ổn định	Kiểm tra toàn bộ tuyến cáp ngay

Phương Pháp 4: Inline Traffic Analyzer (TAP)

Network TAP (Test Access Point) là thiết bị passive cắm inline trên đường truyền — sao chép traffic ra port monitor mà không thêm latency hay ảnh hưởng đến data path. Đây là phương pháp chuyên nghiệp nhất cho hạ tầng ISP và datacenter cần giám sát liên tục mà không được phép dùng port mirror (vì switch không hỗ trợ hoặc tải quá cao).

Optical TAP cho cáp quang hoạt động hoàn toàn passive — không cần nguồn điện, không thể bị hack và không tạo điểm lỗi (single point of failure) trên đường truyền chính.

Thiết Lập Hệ Thống Cảnh Báo Cơ Bản Cho Converter Quang

Hệ thống giám sát tối thiểu cho một điểm converter quang quan trọng cần 4 loại cảnh báo:

Link down alert: Cảnh báo ngay khi port converter mất kết nối — gửi SMS hoặc email đến kỹ thuật viên trực
Bandwidth threshold: Cảnh báo khi utilization vượt 80% trong 5 phút liên tục
Error rate alert: Cảnh báo khi CRC error rate vượt 0.01% trong 15 phút
Optical power alert: Cảnh báo qua DDM khi Rx power tiếp cận ngưỡng sensitivity (nếu dùng switch hỗ trợ DDM)

Câu Hỏi Thường Gặp Về Giám Sát Converter Quang

1. Converter quang thông thường có hỗ trợ SNMP không?

Đa số converter quang đơn giản (standalone media converter) không hỗ trợ SNMP trực tiếp. Giám sát SNMP thực hiện qua switch port mà converter kết nối vào. Chỉ converter quang dạng card-in-chassis (rack-mount với management module) mới có SNMP agent riêng.

2. Làm thế nào biết converter quang đang bị bottleneck băng thông?

Có 3 dấu hiệu: (1) ifInDiscards hoặc ifOutDiscards tăng trong giờ cao điểm; (2) throughput thực tế đo được thấp hơn line rate; (3) latency ping tăng dù CPU switch bình thường. Kiểm tra speed/duplex setting của converter — đảm bảo khớp với switch port hai đầu.

3. CRC error ở switch port kết nối converter có nguy hiểm không?

Có, nếu tăng liên tục. CRC error dưới 0.001% là bình thường với switch tải cao. CRC error tăng dần theo giờ hoặc theo ngày là dấu hiệu tín hiệu quang suy giảm — cần đo Rx power và kiểm tra đầu nối, cáp ngay.

4. TCNET tư vấn giải pháp giám sát converter quang không?

Có. TCNET tư vấn toàn bộ giải pháp từ lựa chọn converter có DDM, cài đặt SNMP monitoring đến thiết kế hệ thống cảnh báo phù hợp quy mô. Quý khách liên hệ hotline 028.6285.0999 hoặc email duan@mangthanhcong.vn để được hỗ trợ.
