Converter quang 1 sợi vs 2 sợi: cách chọn và lưu ý bước sóng

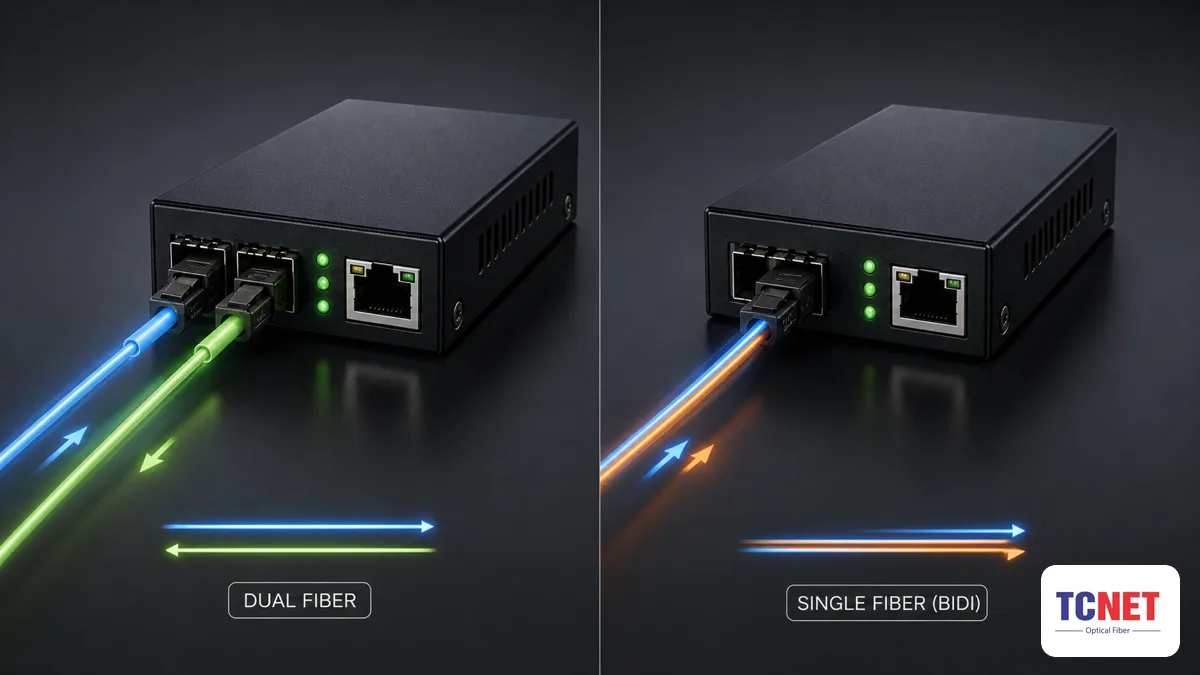

Converter quang 1 sợi và 2 sợi khác nhau ở đâu?

Điểm khác biệt cốt lõi nằm ở số sợi quang sử dụng và cách truyền tín hiệu. Converter 2 sợi (dual fiber) dùng hai sợi quang riêng biệt — một sợi phát, một sợi thu, thường cùng một bước sóng (ví dụ 1310nm) cho cả hai chiều. Converter 1 sợi (single fiber/BiDi) chỉ dùng một sợi duy nhất, ghép hai bước sóng ngược chiều bằng công nghệ WDM.

Hệ quả trực tiếp của khác biệt này:

• Loại 2 sợi: hai đầu chuyển đổi giống hệt nhau, lắp đơn giản, không cần phân biệt A/B.
• Loại 1 sợi: hai đầu ghép bước sóng đối ứng nhau, bắt buộc lắp thành cặp A-B, không thể cắm hai đầu giống nhau.

Hiểu đúng bản chất này giúp bạn chọn thiết bị khớp với hạ tầng sợi quang sẵn có và tránh sự cố link không lên khi lắp đặt.

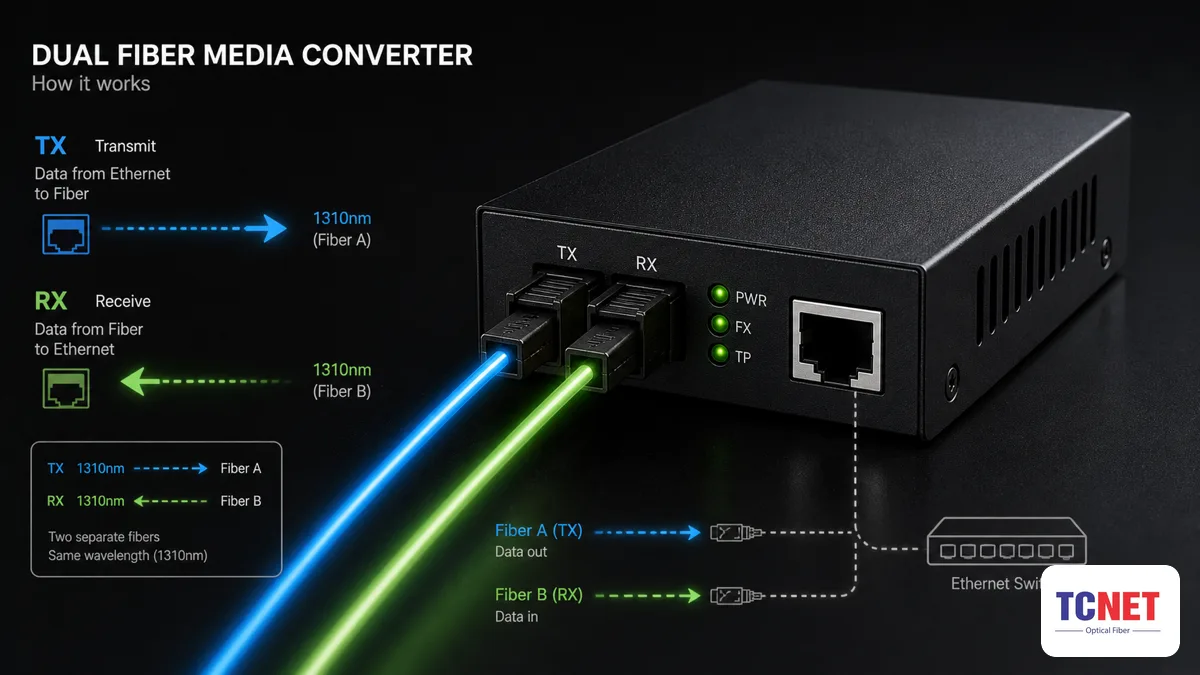

Converter 2 sợi (dual fiber) hoạt động thế nào?

Converter 2 sợi dùng hai sợi quang tách biệt cho hai chiều truyền: một sợi chuyên phát (TX), một sợi chuyên thu (RX). Cả hai chiều thường dùng chung một bước sóng, phổ biến nhất là 1310nm cho khoảng cách ngắn và trung bình. Đây là kiểu đấu nối kinh điển, dễ triển khai nhất.

Đặc điểm nổi bật của loại 2 sợi:

• Hai đầu thiết bị hoàn toàn giống nhau — mua lẻ, thay thế đơn giản, không lo lẫn loại.
• Đấu nối theo nguyên tắc TX đầu này nối RX đầu kia (đấu chéo), dùng hai dây nhảy hoặc sợi kép.
• Suy hao thấp, ổn định vì tín hiệu đi trên sợi riêng, không qua bộ lọc bước sóng.
• Phù hợp khi hạ tầng có sẵn nhiều sợi quang dư dùng.

Nếu công trình rải cáp mới hoặc còn nhiều sợi trống, converter 2 sợi là lựa chọn an toàn, dễ vận hành và dễ bảo trì nhất.

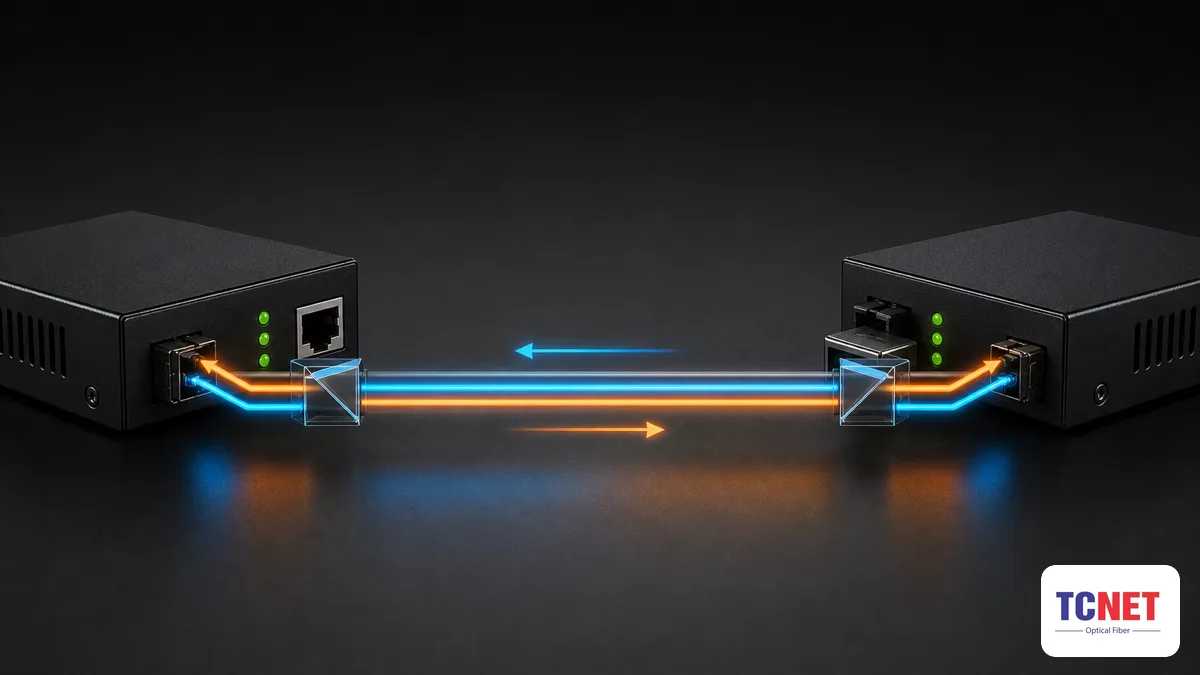

Converter 1 sợi (single fiber/BiDi) hoạt động thế nào?

Converter 1 sợi truyền cả hai chiều trên một sợi quang duy nhất nhờ ghép hai bước sóng khác nhau đi ngược chiều bằng bộ lọc WDM tích hợp. Cách bố trí điển hình: đầu A phát 1310nm/thu 1550nm, đầu B phát 1550nm/thu 1310nm. Hai bước sóng “đan xen” trên cùng một sợi mà không đụng nhau.

Vì cơ chế ghép bước sóng đối ứng, loại 1 sợi có những ràng buộc riêng:

• Bắt buộc lắp theo cặp A-B: một đầu TX1310/RX1550 phải đi với một đầu TX1550/RX1310. Không thể dùng hai đầu giống nhau.
• Tiết kiệm sợi: chỉ tốn một nửa số sợi so với loại 2 sợi — rất hữu ích khi thiếu sợi hoặc phải thuê sợi quang.
• Suy hao nhỉnh hơn chút do tín hiệu đi qua bộ lọc WDM.
• Thay thế phải đúng loại A hoặc B — cần ghi nhớ hoặc đánh dấu đầu nào là A, đầu nào là B.

Loại 1 sợi giải quyết bài toán khan hiếm sợi quang, đổi lại yêu cầu quản lý cặp thiết bị chặt chẽ hơn khi mua và bảo trì.

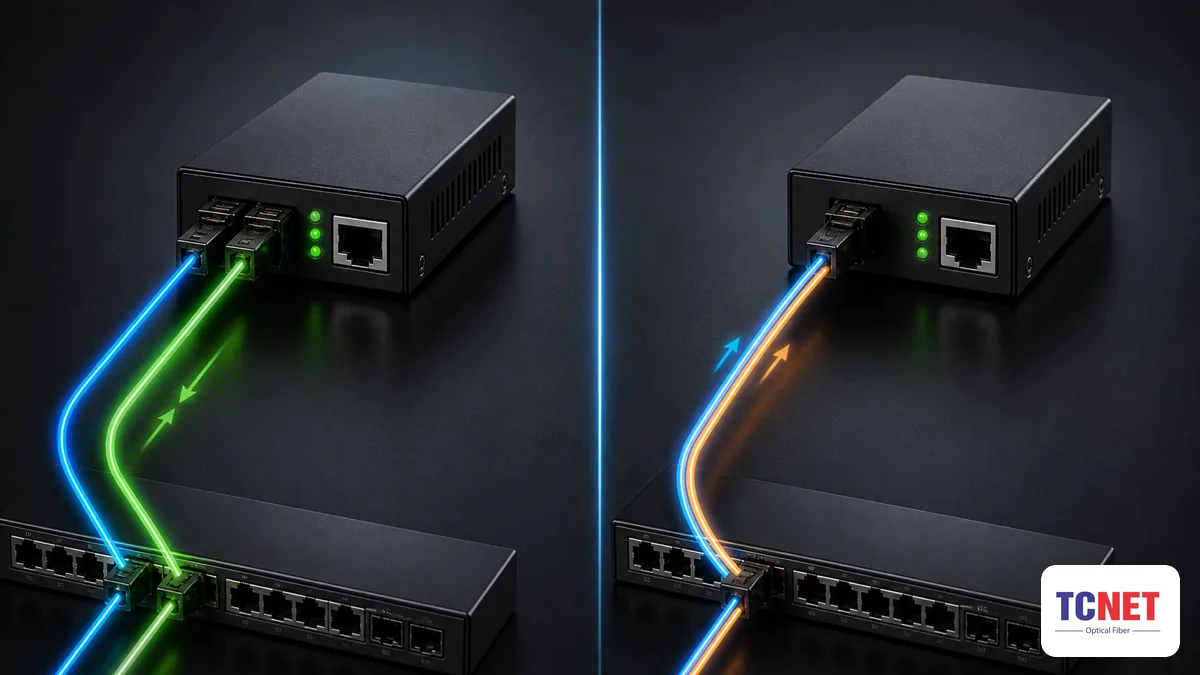

Bảng so sánh converter quang 1 sợi vs 2 sợi

Bảng dưới đây tổng hợp các tiêu chí quan trọng nhất để bạn đối chiếu nhanh giữa hai loại trước khi quyết định. Điểm cần lưu tâm nhất vẫn là số sợi quang sẵn có và cách quản lý cặp thiết bị.

Nói ngắn gọn: dư sợi thì chọn 2 sợi cho nhẹ đầu; thiếu sợi thì chọn 1 sợi để tối ưu hạ tầng.

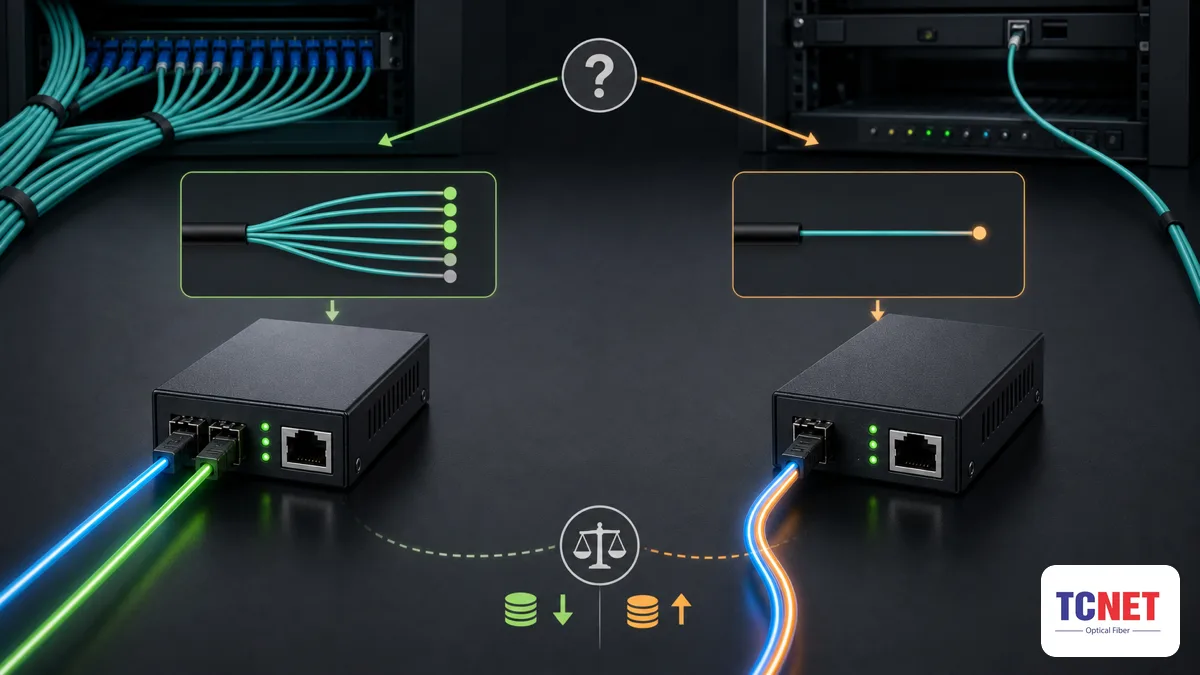

Nên chọn converter 1 sợi hay 2 sợi?

Quyết định dựa trên hai yếu tố chính: số sợi quang bạn đang có và chi phí hạ tầng. Nếu hệ thống còn dư sợi, chọn loại 2 sợi cho đơn giản và dễ bảo trì. Nếu sợi quang khan hiếm hoặc phải thuê từng sợi, loại 1 sợi giúp tiết kiệm đáng kể.

Gợi ý chọn theo tình huống thực tế:

• Chọn 2 sợi khi: rải cáp mới còn nhiều sợi trống, muốn thiết bị đồng nhất dễ thay, ưu tiên suy hao thấp cho tuyến dài.
• Chọn 1 sợi khi: chỉ còn một sợi rảnh cho tuyến, thuê sợi tính theo lõi, hoặc cần mở rộng mà không kéo thêm cáp.
• Lưu ý chung: dù chọn loại nào, hai đầu phải cùng chuẩn tốc độ (10/100 hay Gigabit) và cùng loại đầu nối (SC/LC).

Bạn có thể tham khảo thêm các dòng thiết bị ở danh mục bộ chuyển đổi quang điện để đối chiếu thông số trước khi đặt hàng.

Lưu ý bước sóng khi lắp converter quang

Bước sóng là yếu tố sống còn quyết định link có lên hay không. Với converter 1 sợi, hai đầu phải khớp cặp bước sóng đối ứng — nếu cắm hai đầu cùng loại (cùng TX1310), tín hiệu sẽ không thu được và link không bao giờ lên dù đèn nguồn vẫn sáng.

Những điểm cần kiểm tra kỹ về bước sóng:

• Loại 1 sợi: luôn kiểm tra thông số TX/RX của từng đầu, đảm bảo đầu A (TX1310/RX1550) đi với đầu B (TX1550/RX1310).
• Loại 2 sợi: hai đầu thường cùng bước sóng nên chỉ cần đấu đúng chéo TX-RX, ít rủi ro lệch bước sóng.
• Khoảng cách: bước sóng 1310nm hợp cự ly trung bình; tuyến dài hơn có thể cần bước sóng và module suy hao phù hợp.
• Đánh dấu thiết bị: với loại 1 sợi nên dán nhãn A/B ngay khi lắp để lần bảo trì sau không cắm nhầm.

Chỉ cần sai một bước sóng ở loại 1 sợi là toàn tuyến mất kết nối, nên hãy kiểm tra thông số in trên vỏ thiết bị trước khi cấp nguồn.

Các lỗi thường gặp và cách khắc phục

Phần lớn sự cố converter quang đến từ đấu nối sai TX-RX hoặc lệch cặp bước sóng, chứ không phải hỏng thiết bị. Kiểm tra theo trình tự sẽ khoanh vùng nhanh nguyên nhân trước khi nghĩ đến việc đổi máy.

• Link không lên, đèn LINK/FX tắt: với loại 1 sợi, khả năng cao hai đầu không phải cặp A-B; đổi một đầu đúng loại đối ứng.
• Loại 2 sợi không thông: kiểm tra đã đấu chéo TX đầu này sang RX đầu kia chưa, hoán đổi hai sợi nếu cần.
• Link chập chờn, tốc độ thấp: kiểm tra suy hao sợi, vệ sinh đầu nối SC/LC, đo lại công suất quang.
• Lệch tốc độ: đảm bảo hai đầu cùng 10/100M hoặc cùng Gigabit, cùng chế độ full/half duplex.

Nếu đã kiểm tra hết mà link vẫn không lên, hãy thử một cặp thiết bị khác để loại trừ lỗi phần cứng trước khi kết luận sự cố hạ tầng.

Câu hỏi thường gặp

Converter 1 sợi có cắm ngược hai đầu giống nhau được không?

Không. Loại 1 sợi bắt buộc lắp theo cặp A-B đối ứng bước sóng (TX1310/RX1550 với TX1550/RX1310). Nếu dùng hai đầu giống nhau, tín hiệu không thu được và link không lên.

Converter 2 sợi và 1 sợi có dùng lẫn cho nhau được không?

Không nên. Hai loại khác nhau về số sợi và cơ chế bước sóng nên không tương thích trực tiếp. Một đầu 2 sợi không thể ghép với một đầu 1 sợi; cần dùng đồng bộ cùng loại ở cả hai phía.

Loại 1 sợi có bị suy hao nhiều hơn 2 sợi không?

Có, nhưng không đáng kể. Tín hiệu loại 1 sợi đi qua bộ lọc WDM nên suy hao nhỉnh hơn một chút. Với đa số tuyến trong doanh nghiệp, mức chênh này không ảnh hưởng tới hoạt động.

Khi thiếu sợi quang thì nên chọn loại nào?

Chọn converter 1 sợi (single fiber/BiDi). Loại này chỉ dùng một sợi cho cả hai chiều, tiết kiệm nửa số sợi — rất phù hợp khi hạ tầng thiếu sợi hoặc phải thuê sợi theo lõi.

Làm sao biết đang cần đầu A hay đầu B khi thay thế?

Xem thông số TX/RX in trên vỏ thiết bị hoặc nhãn dán khi lắp. Đầu còn lại trong tuyến phải là loại đối ứng. Vì vậy nên đánh dấu A/B ngay từ lúc lắp đặt để việc thay thế sau này không nhầm loại.

Về việc chọn dòng managed hay unmanaged cho tuyến 1 sợi/2 sợi, xem thêm converter quang unmanaged là gì và khi nào nên dùng.
