Để một hệ thống camera hoạt động hiệu quả, ổn định và truyền tải hình ảnh sắc nét, đường truyền đóng vai trò quan trọng không kém thiết bị ghi hình. Trong đó, việc chọn cáp quang cho hệ thống camera là yếu tố quyết định đến chất lượng tín hiệu, độ bền và khả năng mở rộng của toàn bộ hệ thống. Bài viết dưới đây Mangthanhcong sẽ giúp bạn hiểu rõ các tiêu chí lựa chọn, những lỗi thường gặp khi mua cáp quang và gợi ý những dòng cáp phù hợp nhất cho từng nhu cầu lắp đặt thực tế.

1. Vì sao hệ thống Camera giám sát cần cáp quang

Thực tế triển khai hệ thống giám sát cho thấy, nhu cầu truyền tải hình ảnh độ phân giải cao ngày càng lớn, đòi hỏi đường truyền phải ổn định và không bị nhiễu. Đây là lý do nhiều dự án chuyển từ cáp đồng sang cáp quang.

So với cáp đồng chỉ truyền ổn định trong khoảng 80–100 mét, cáp quang cho phép truyền tín hiệu từ vài km đến hàng chục km mà không suy giảm chất lượng. Nhờ truyền bằng ánh sáng, cáp quang hoàn toàn miễn nhiễm nhiễu điện từ, phù hợp với môi trường phức tạp như khu công nghiệp, trạm điện hay khu vực có từ trường mạnh.

Bên cạnh đó, cáp quang có độ bền cao, chống oxy hóa và chịu lực tốt, giúp hệ thống camera hoạt động ổn định trong thời gian dài. Với những ưu điểm này, cáp quang trở thành lựa chọn tiêu chuẩn cho các hệ thống giám sát yêu cầu độ ổn định và khoảng cách truyền lớn.

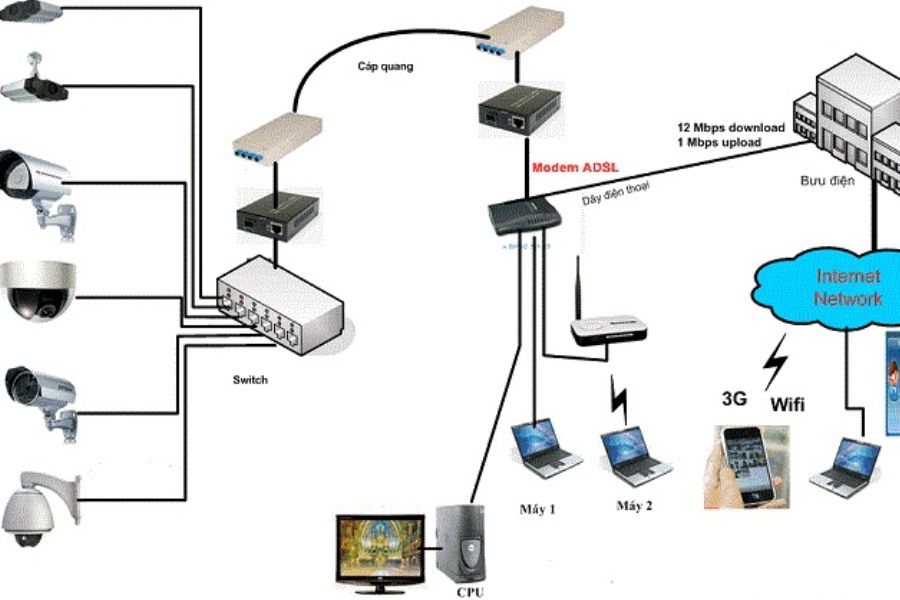

Hệ thống camera giám sát cần cáp quang để hoạt động ổn định

2. Các yếu tố quan trọng khi chọn cáp quang cho camera

Để chọn cáp quang cho hệ thống camera một cách chính xác, người triển khai cần quan tâm đến nhiều yếu tố kỹ thuật.

2.1 Khoảng cách truyền tải tín hiệu

Mỗi loại cáp quang đều có giới hạn kỹ thuật và phạm vi ứng dụng khác nhau. Hiểu rõ sự khác biệt này giúp tránh lãng phí và đảm bảo hệ thống vận hành ổn định trong thời gian dài:

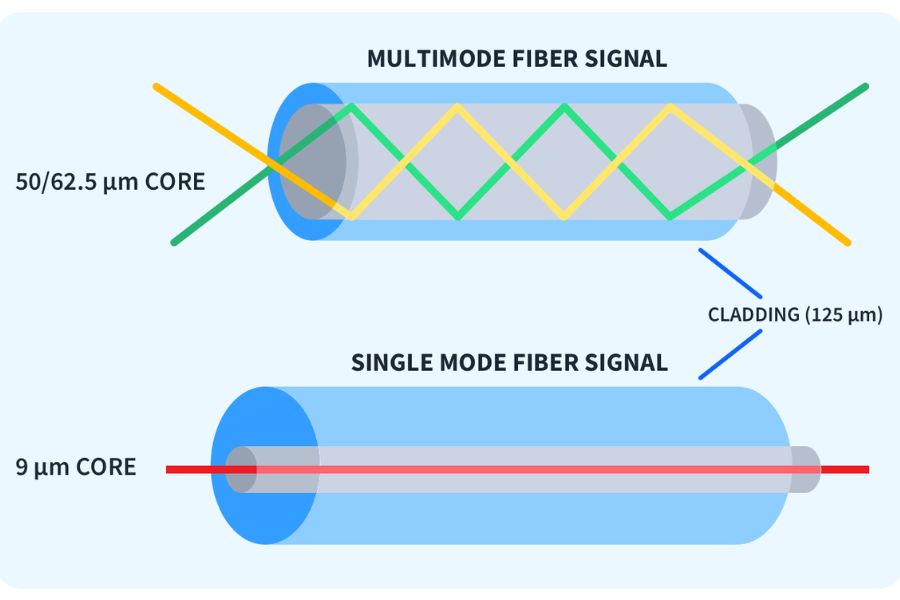

Giới hạn khoảng cách của Single-mode và Multi-mode

Khi chọn cáp quang cho hệ thống camera, khoảng cách truyền tải tín hiệu là tiêu chí quan trọng nhất để quyết định nên dùng Single-mode hay Multi-mode. Mỗi loại cáp có cấu tạo lõi, mức suy hao và giới hạn truyền dẫn khác nhau, dẫn đến phạm vi ứng dụng cũng khác nhau. Bảng dưới đây giúp bạn hình dung rõ sự khác biệt này.

Loại cáp quang	Cấu trúc & đặc điểm kỹ thuật	Khoảng cách truyền tối ưu	Hiệu năng & ưu nhược điểm
Single-mode (SM)	Lõi sợi nhỏ ~9 micron, suy hao cực thấp, truyền ánh sáng dạng tia thẳng	2 – 40km, có thể đạt 80–100 km với thiết bị phù hợp	Truyền xa, ổn định, băng thông lớn
	Các dự án: khu công nghiệp, trang trại, tuyến đường giao thông, hệ thống camera liên khu
	Trước đây chi phí cao, hiện đã tối ưu hơn
Multi-mode (MM)	Lõi lớn 50–62.5 micron, suy hao cao hơn, ánh sáng truyền theo nhiều mode	500 m – 2 km tùy chuẩn OM2/OM3/OM4	Thiết bị MM rẻ hơn, triển khai nhanh
	Dự án: Tòa nhà, nhà xưởng nhỏ, kết nối các tầng, phòng server gần nhau,
	không phù hợp truyền xa

Giới hạn khoảng cách của Single-mode và Multi-mode

Khi nào nên chọn cáp SM, khi nào chọn MM

Sau khi nắm rõ giới hạn truyền dẫn của từng loại cáp, bước tiếp theo là xác định trường hợp sử dụng phù hợp. Lựa chọn đúng không chỉ giúp đảm bảo tín hiệu camera ổn định mà còn tối ưu chi phí và khả năng nâng cấp về lâu dài:

Tình huống triển khai	Lý do chọn Single-mode (SM)	Lý do chọn Multimode (MM)
Khoảng cách truyền	≥ 1 km → đảm bảo ổn định, ít suy hao	100–500m → đủ đáp ứng, tiết kiệm chi phí
Quy mô dự án	Dự án lớn: khu công nghiệp, khu đô thị, tuyến đường dài	Dự án nhỏ: văn phòng, xưởng nhỏ, các tầng trong tòa nhà
Yêu cầu độ ổn định hình ảnh	Suy hao thấp, tín hiệu camera luôn ổn định	Phù hợp hệ thống ít camera, tải nhẹ
Khả năng nâng cấp lâu dài	Tương thích module SFP tốc độ cao, hỗ trợ mở rộng	Ít phù hợp khi cần nâng cấp băng thông lớn
Chi phí thiết bị	Giá module SM hiện nay không chênh lệch nhiều, hiệu quả hơn về lâu dài	Module MM rẻ hơn nhẹ → phù hợp khi ngân sách hạn chế
Hạ tầng sẵn có	Dự án mới hoặc có hạ tầng SM từ trước	Dự án cũ đang dùng MM → tiếp tục để đồng bộ
Môi trường triển khai	Ngoài trời, đường dài, môi trường nhiễu điện từ mạnh	Trong nhà, khoảng cách ngắn, ít nhiễu

2.2 Loại cáp quang phù hợp cho camera

Khi triển khai hệ thống camera, việc lựa chọn đúng loại cáp quang quyết định trực tiếp đến độ ổn định của tín hiệu và chi phí đầu tư. Hiện nay, hai dòng cáp được sử dụng phổ biến nhất là Single-mode và Multimode, tương ứng với nhiều tiêu chuẩn khác nhau như OS1/OS2 hoặc OM1–OM4.

Cáp Single-mode (OS1/OS2)

Cáp Single-mode có lõi nhỏ khoảng 9 micron, truyền ánh sáng theo một hướng nên suy hao rất thấp. OS2 là phiên bản cải tiến, hỗ trợ truyền xa và bền hơn khi dùng ngoài trời. Nhờ khả năng truyền từ vài km đến hàng chục km, loại cáp này phù hợp cho hệ thống camera tại khu công nghiệp, trang trại lớn hay các tuyến đường dài.

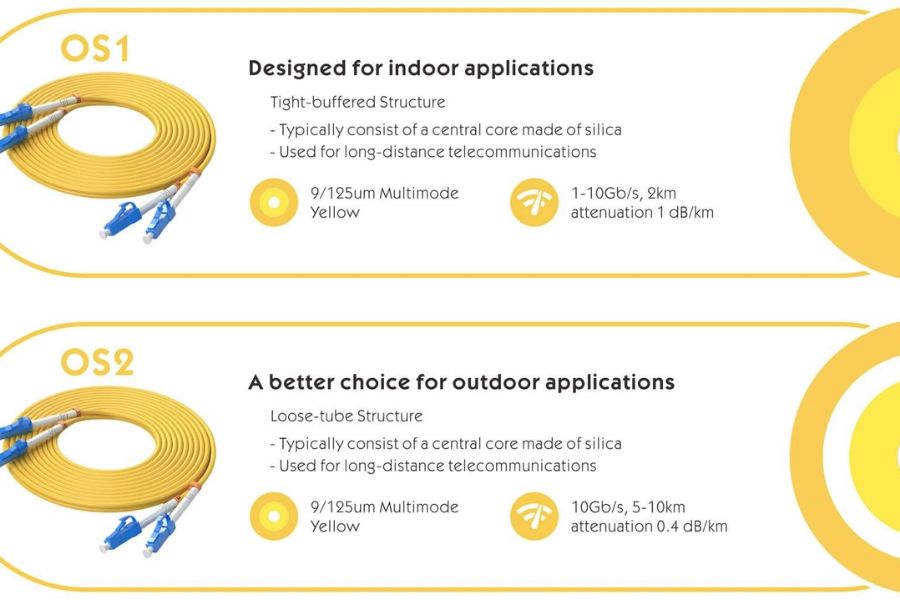

Cáp Single-mode

Cáp Multimode (OM1–OM4)

Cáp Multimode có lõi lớn hơn (50–62.5 micron), cho phép ánh sáng đi theo nhiều mode, nên chỉ phù hợp chuyền ngắn trong phạm vi 500m–2km. Các chuẩn OM3 và OM4 hỗ trợ băng thông cao hơn nhưng vẫn chủ yếu dùng trong tòa nhà, nhà xưởng nhỏ hoặc campus. Multimode là lựa chọn tiết kiệm chi phí, dễ thi công và phù hợp những hệ thống không yêu cầu mở rộng nhiều trong tương lai.

2.3 Cấu trúc và chất liệu vỏ bọc

Ngoài yếu tố lõi sợi quang, cấu trúc và chất liệu vỏ bọc cũng đóng vai trò quan trọng trong việc đảm bảo độ bền và tuổi thọ của hệ thống. Đây là yếu tố thường bị bỏ qua nhưng lại ảnh hưởng lớn đến chất lượng tín hiệu camera, đặc biệt trong môi trường nhiều tác động vật lý.

Cáp trong nhà (Indoor) và cáp ngoài trời (Outdoor)

Cáp Indoor có cấu trúc gọn nhẹ, phù hợp đi ống hoặc đi nổi trong môi trường kín. Lớp vỏ của loại cáp này thường không cần chịu tác động mạnh của nắng, mưa hay lực kéo lớn. Ngược lại, cáp Outdoor được thiết kế chắc chắn hơn với các lớp bảo vệ chịu lực, chịu kéo và chống tia UV.

Khi thi công ở khu vực ngoài trời, âm đất hoặc treo cột, cáp Outdoor giúp giảm thiểu hư hỏng và duy trì tín hiệu ổn định trong thời gian dài.

Sự khác nhau giữa vỏ LSZH, PVC và HDPE

PVC là chất liệu phổ biến cho cáp trong nhà nhờ độ mềm dẻo và chi phí thấp.
LSZH lại an toàn hơn khi xảy ra cháy, vì ít khói và không tạo khí độc, phù hợp trong tòa nhà, trung tâm thương mại hoặc nơi đông người.
HDPE là loại vỏ siêu bền, chịu nắng mưa tốt, chống tia cực tím và ma sát, thường gặp ở cáp ngoài trời, đặc biệt trong các dự án cần độ bền cao.

Sự lựa chọn vỏ bọc đúng mục đích sẽ giúp giảm thiểu rủi ro đứt gãy, tránh suy hao tín hiệu và tiết kiệm chi phí bảo trì.

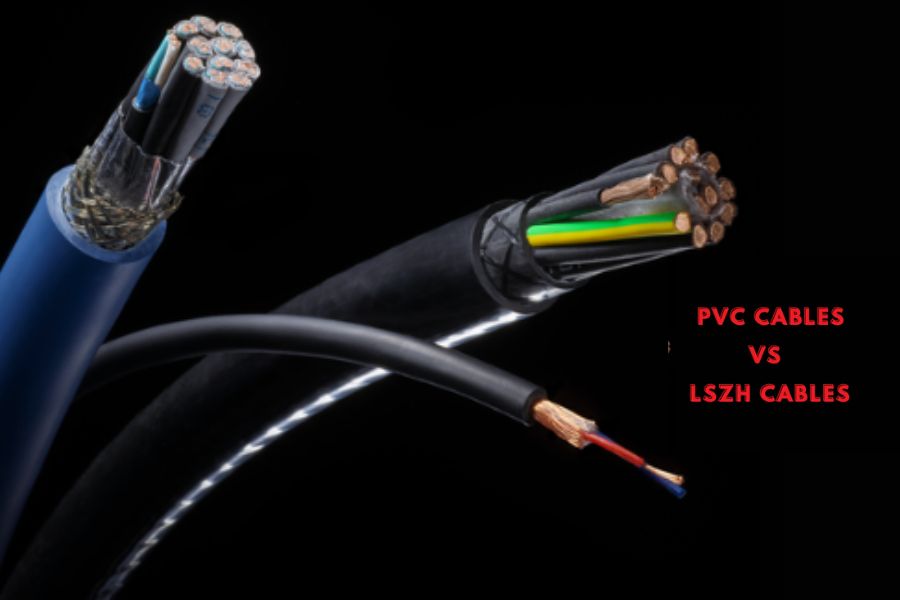

Vỏ PVC và LSZH

Vỏ PVC và LSZH

Cáp chống nước, chống gặm nhấm và chống lực kéo

Trong nhiều môi trường phức tạp như khu công nghiệp, trang trại hoặc đường đi âm đất, việc sử dụng cáp có lớp bảo vệ bổ sung là rất quan trọng. Cáp chống nước thường được bơm gel hoặc dùng cấu trúc ống lỏng để ngăn độ ẩm xâm nhập vào sợi quang. Cáp chống gặm nhấm được gia cường bằng thép hoặc sợi kim loại để bảo vệ khỏi chuột hoặc côn trùng.

Ngoài ra, những tuyến cáp kéo dài còn cần khả năng chịu lực tốt để tránh đứt gãy trong quá trình thi công. Những tính năng này đảm bảo đường truyền camera vận hành ổn định ngay cả trong điều kiện môi trường khắc nghiệt.

2.4 Số lượng lõi quang cần sử dụng

Khi thiết kế tuyến quang cho camera, số lượng lõi quang là yếu tố quan trọng để đảm bảo hệ thống hoạt động ổn định và có khả năng mở rộng về sau. Tùy vào số lượng camera và cách bố trí, mỗi dự án sẽ cần cấu hình lõi khác nhau.

Camera đơn lẻ

Với các điểm camera độc lập, thông thường chỉ cần 2 sợi quang để phục vụ đường truyền và đường nhận tín hiệu. Cách bố trí này đơn giản, tiết kiệm và phù hợp với các tuyến camera xa nhưng không quá phức tạp.

Hệ thống nhiều camera theo cụm

Ở những vị trí lắp đặt nhiều camera, người triển khai thường sử dụng cáp từ 4 đến 12 lõi để gom tín hiệu qua một switch hoặc tủ kỹ thuật. Điều này giúp giảm số tuyến cáp kéo về trung tâm và tối ưu chi phí thi công.

Hệ thống nhiều camera theo cụm

Hệ thống camera theo cụm

Dự phòng lõi quang cho tương lai

Việc để lại 1–2 lõi dự phòng là cần thiết, nhất là trong các hệ thống dùng cáp quang cho hệ thống giám sát có khả năng tăng số lượng camera theo thời gian. Lõi dự phòng giúp mở rộng nhanh chóng mà không cần kéo lại tuyến mới, tiết kiệm cả thời gian và chi phí.

3. Cách chọn cáp quang đúng theo mô hình hệ thống camera

Việc chọn cáp quang cho hệ thống camera cần dựa vào môi trường lắp đặt và quy mô sử dụng. Mỗi mô hình sẽ yêu cầu loại cáp và tiêu chuẩn kết nối khác nhau để đảm bảo tín hiệu ổn định, truyền xa tốt và hạn chế bảo trì.

3.1 Camera trong nhà – mô hình nhỏ đến vừa

Với các hệ thống trong nhà như văn phòng, cửa hàng hoặc khu sản xuất nhỏ, khoảng cách truyền dẫn thường ngắn nên người triển khai có thể dùng cáp quang cho camera quan sát dạng Singlemode hoặc Multimode. Multi-mode phù hợp cho đường truyền dưới 500m, trong khi Single-mode OS2 ổn định hơn và dễ mở rộng. Các chuẩn đầu nối SC/UPC hoặc LC/UPC là lựa chọn tiện lợi và phổ biến trong mô hình này.

3.2 Camera ngoài trời – khoảng cách xa

Với những tuyến camera lắp ngoài trời, đặc biệt ở khu vực rộng hoặc kéo xa vài kilomet, việc lựa chọn cáp quang camera IP cần ưu tiên độ bền và khả năng chống chịu môi trường. Cáp có lớp gia cường thép, cấu trúc ống lỏng chống nước và vỏ HDPE sẽ đảm bảo khả năng chịu lực, chống ẩm và chống tia UV, giúp tín hiệu luôn ổn định ngay cả khi thi công treo cột hoặc chôn trực tiếp.

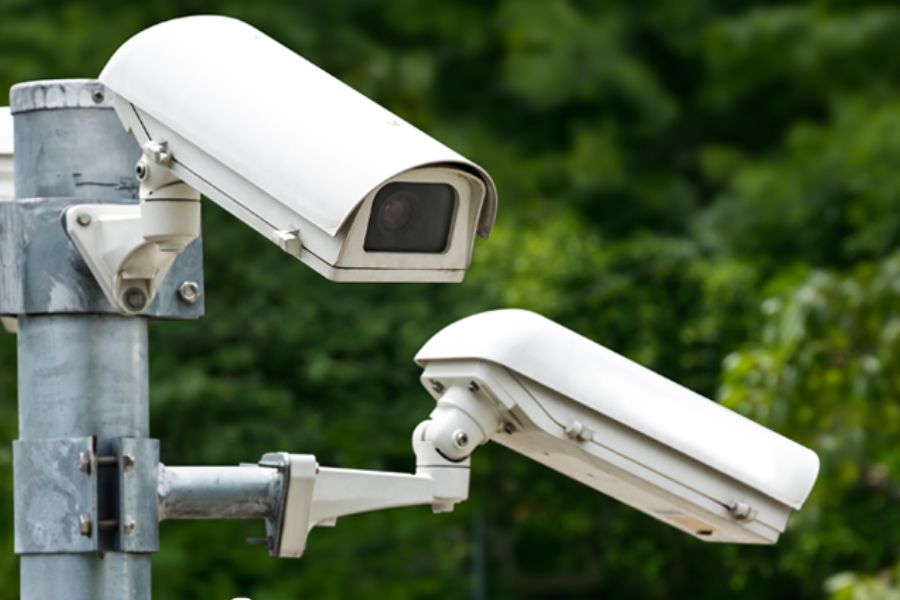

Camera ngoài trời

3.3 Hệ thống CCTV quy mô lớn

Ở các dự án quy mô lớn như khu công nghiệp hoặc khu đô thị, cáp backbone Single-mode OS2 với số lõi lớn là lựa chọn tối ưu. Tuyến backbone cần có cấu trúc bền chắc, chịu lực kéo tốt và hỗ trợ mở rộng dễ dàng, giúp bổ sung thêm camera hoặc nhánh giám sát mới mà không phải thay toàn bộ hệ thống.

4. Các thông số kỹ thuật cần kiểm tra trước khi mua cáp quang

Khi chọn cáp quang cho hệ thống camera, bạn cần xem xét một số thông số quan trọng để đảm bảo đường truyền ổn định, hạn chế suy hao và phù hợp với điều kiện thi công thực tế.

4.1 Độ suy hao (Attenuation)

Độ suy hao là mức giảm tín hiệu quang khi truyền đi trong sợi cáp, thường được tính bằng dB/km. Giá trị suy hao càng thấp thì chất lượng truyền dẫn càng tốt, đảm bảo tín hiệu không bị yếu khi đi xa. Với ứng dụng giám sát, đặc biệt khi triển khai hệ thống camera chạy xa hàng trăm mét đến vài kilomet, nên chọn loại cáp có độ suy hao nhỏ để hình ảnh truyền về rõ ràng và ổn định.

4.2 Độ bền kéo (Tensile Strength)

Độ bền kéo thể hiện khả năng chịu lực kéo của cáp trong quá trình thi công và vận hành. Loại cáp có độ bền kéo cao giúp hạn chế đứt gãy sợi quang khi kéo cáp qua ống, treo trên cột hoặc đi âm tường. Đây là yếu tố quan trọng khi lắp đặt ngoài trời, nơi cáp có thể chịu tác động của gió, rung động hoặc trọng lượng bản thân.

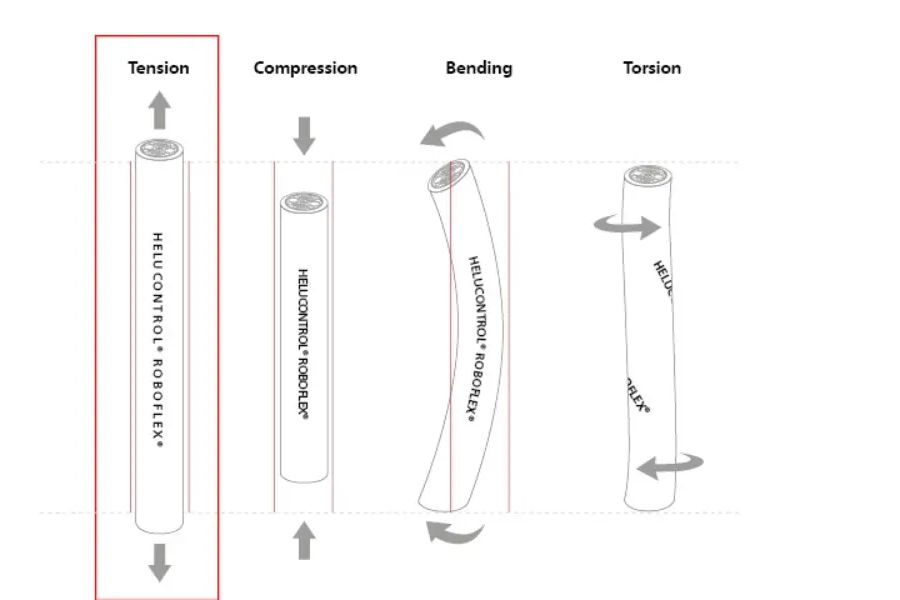

Độ bền kéo

4.3 Bán kính uốn cong (Bending Radius)

Mỗi loại cáp quang đều có bán kính uốn cong tối thiểu để tránh làm gãy hoặc suy hao tín hiệu trong sợi. Bán kính uốn cong càng nhỏ càng giúp việc thi công dễ dàng, đặc biệt trong môi trường nhiều góc cua hoặc không gian hẹp. Khi lắp đặt, tuyệt đối không bẻ gập cáp quá mức quy định để tránh làm hỏng sợi.

4.4 Tiêu chuẩn đáp ứng (IEC, TIA/EIA, RoHS)

Cáp quang cần đáp ứng các tiêu chuẩn quốc tế nhằm đảm bảo chất lượng, độ bền và an toàn khi sử dụng.

IEC: Quy định đặc tính kỹ thuật và mức độ an toàn của vật liệu.
TIA/EIA: Đảm bảo khả năng truyền dẫn và tương thích với các thiết bị mạng – viễn thông.
RoHS: Giới hạn chất độc hại trong vật liệu, đảm bảo an toàn cho người dùng và môi trường.

5. Những sai lầm thường gặp khi chọn cáp quang cho camera

Khi lựa chọn cáp quang cho hệ thống giám sát, nhiều người thường mắc phải những sai lầm phổ biến khiến tín hiệu không ổn định, chi phí tăng cao hoặc khó khăn trong quá trình thi công. Dưới đây là các lỗi thường gặp cần tránh:

5.1 Chọn sai loại cáp (SM/MM)

Một trong những lỗi phổ biến nhất là nhầm lẫn giữa cáp quang singlemode (SM) và multimode (MM). Cáp SM phù hợp truyền xa hàng chục km, trong khi cáp MM chỉ hiệu quả ở khoảng cách ngắn. Chọn sai loại cáp có thể dẫn đến tín hiệu suy hao mạng, thiết bị không tương thích hoặc chi phí đầu tư không tối ưu.

5.2 Không tính đủ số lõi

Nhiều người chỉ tính chính xác số lõi cần dùng, nhưng không chừa lõi dự phòng. Điều này dễ dẫn đến thiếu hụt khi mở rộng hệ thống hoặc khi một lõi bị hỏng cần chuyển sang lõi khác. Quy tắc tốt nhất là tính dư từ 2–4 lõi để đảm bảo linh hoạt và tiết kiệm chi phí về lâu dài.

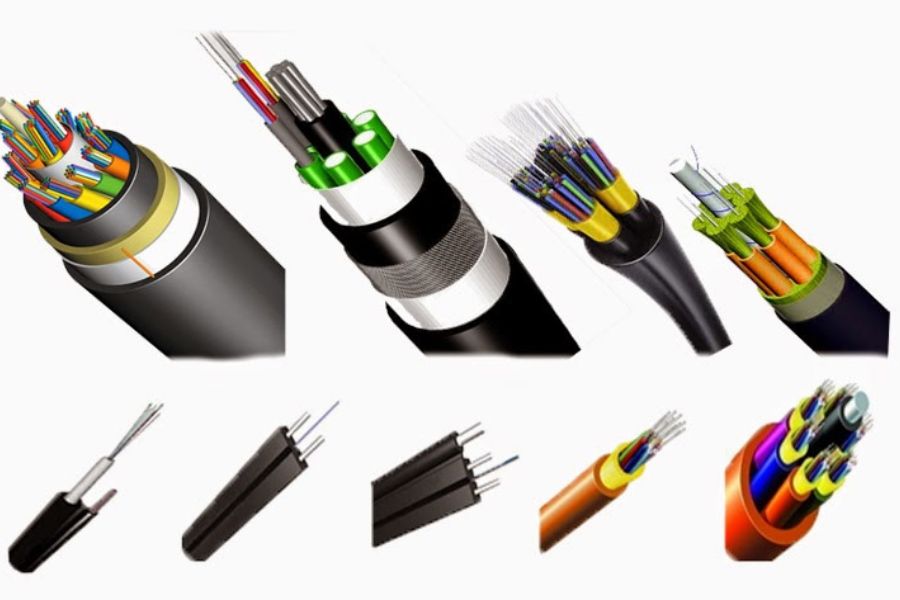

Không tính đủ số lõi

5.3 Mua cáp giá rẻ, không rõ nguồn gốc

Cáp chất lượng thấp thường có lớp vỏ kém bền, sợi quang không đạt chuẩn, suy hao cao và dễ hỏng khi thi công. Việc chọn hàng trôi nổi có thể khiến toàn bộ hệ thống camera hoạt động kém ổn định, phải thay thế liên tục và tốn kém hơn so với việc đầu tư sản phẩm đạt tiêu chuẩn ngay từ đầu.

5.4 Không tính toán khoảng cách hoặc môi trường lắp đặt

Mỗi môi trường thi công—treo ngoài trời, đi ngầm, đi ống ghen, hoặc đặt trong khu vực nhiều hóa chất—đòi hỏi loại cáp có cấu trúc phù hợp. Bỏ qua yếu tố này có thể dẫn đến hỏng vỏ cáp, nước xâm nhập, hoặc suy hao tăng cao. Ngoài ra, không xác định đúng khoảng cách truyền dẫn cũng dễ khiến bạn chọn sai loại cáp hoặc sai chuẩn kết nối.

6. Gợi ý top các loại cáp quang phù hợp cho hệ thống Camera giám sát

Để hệ thống camera hoạt động ổn định, truyền tải hình ảnh rõ nét và hạn chế suy hao, việc lựa chọn đúng loại cáp quang là yếu tố rất quan trọng. Dưới đây là những dòng cáp quang phổ biến và được đánh giá cao, phù hợp với nhiều quy mô và nhu cầu triển khai hệ thống giám sát.

6.1 Cáp quang OM2

OM2 là loại cáp quang multimode có khả năng truyền tín hiệu ở khoảng cách trung bình với tốc độ ổn định. Đây là lựa chọn phù hợp cho các hệ thống camera trong tòa nhà, nhà xưởng hoặc khuôn viên có phạm vi truyền dẫn ngắn. Cáp OM2 cũng có giá thành hợp lý, giúp tối ưu chi phí mà vẫn đảm bảo hiệu suất.

6.2 Cáp quang OM4

Đây là phiên bản nâng cấp của OM2, hỗ trợ tốc độ truyền cao hơn và khoảng cách xa hơn trong môi trường multimode. Với suy hao thấp và băng thông lớn, cáp quang OM4 rất phù hợp khi triển khai hệ thống camera trong các trung tâm thương mại, khu công nghiệp hoặc khu vực yêu cầu tốc độ đường truyền lớn và ổn định.

6.3 Dây cáp quang 12FO

Loại cáp này chứa 12 sợi quang, phù hợp cho những dự án vừa và nhỏ. Ưu điểm của cáp 12FO là có thể phục vụ nhiều đường truyền cùng lúc và vẫn còn lõi dự phòng để bảo trì hoặc mở rộng về sau. Đây là lựa chọn phổ biến trong các công trình tòa nhà, doanh nghiệp và khu dân cư.

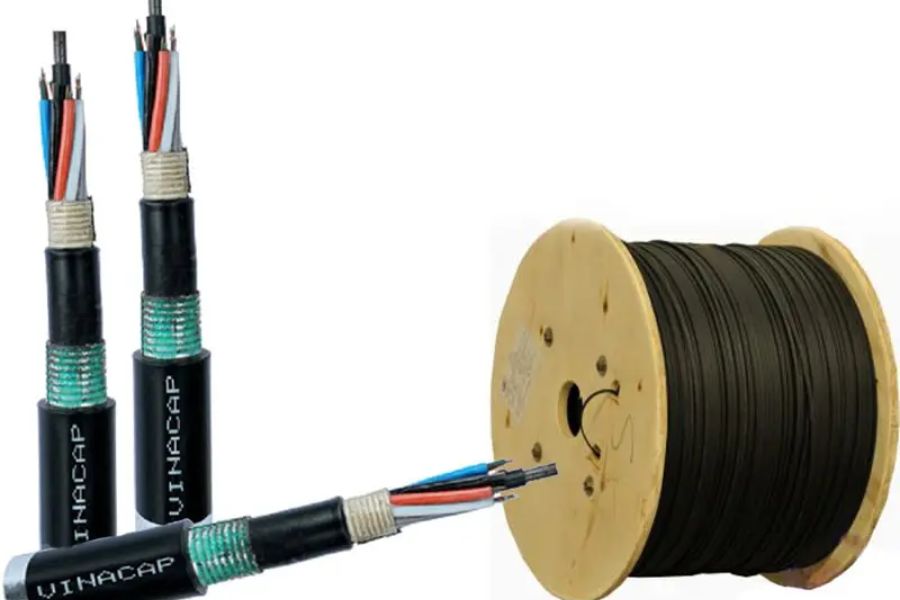

Dây cáp loại 12FO

6.4 Dây cáp quang 24FO

Cáp quang 24FO mang đến số lượng sợi quang nhiều hơn, hỗ trợ những hệ thống có quy mô lớn hoặc yêu cầu khả năng mở rộng cao. Với cấu trúc chắc chắn, khả năng chống chịu tốt, loại cáp này thường được sử dụng cho các tuyến backbone giữa các khu vực hoặc tòa nhà trong một hệ thống giám sát tổng thể.

6.5 Dây cáp quang 48F

Đây là lựa chọn cho những dự án lớn, nơi cần số lượng đường truyền rất nhiều hoặc cần dự phòng cao. Cáp 48F thường được dùng cho hạ tầng camera của khu đô thị, khu công nghiệp lớn, sân bay hoặc các dự án có yêu cầu truyền dẫn mạnh mẽ và ổn định trong thời gian dài.

7. Mangthanhcong địa điểm mua dây cáp quang uy tín chính hãng chất lượng

Khi cần chọn cáp quang cho hệ thống camera, khách hàng luôn mong muốn tìm được một địa chỉ đáng tin cậy, cung cấp sản phẩm chất lượng cùng dịch vụ hỗ trợ chuyên nghiệp. Mangthanhcong là lựa chọn nổi bật nhờ những ưu điểm sau:

Nhà cung cấp Viễn thông hàng đầu, mang đến giải pháp và sản phẩm phù hợp cho mọi quy mô dự án.
Hàng hóa đảm bảo nguồn gốc, đầy đủ CO, CQ cho sản phẩm nhập khẩu và giấy xuất xưởng cho hàng trong nước.
Kho sản phẩm phong phú, mỗi thiết bị đều được mô tả rõ ràng về tính năng – ứng dụng, giúp khách hàng dễ dàng lựa chọn.
Đối tác phân phối của nhiều thương hiệu lớn, khẳng định uy tín và chất lượng trong lĩnh vực Viễn thông.
Phương châm “Công nghệ trong tầm tay bạn”, mang đến sản phẩm chính hãng với mức giá cạnh tranh và giao hàng tận nơi.
Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn các giải pháp Viễn thông tối ưu, tiết kiệm chi phí.
Dịch vụ chuyên nghiệp – tận tâm, luôn đồng hành và hỗ trợ khách hàng trong suốt quá trình sử dụng

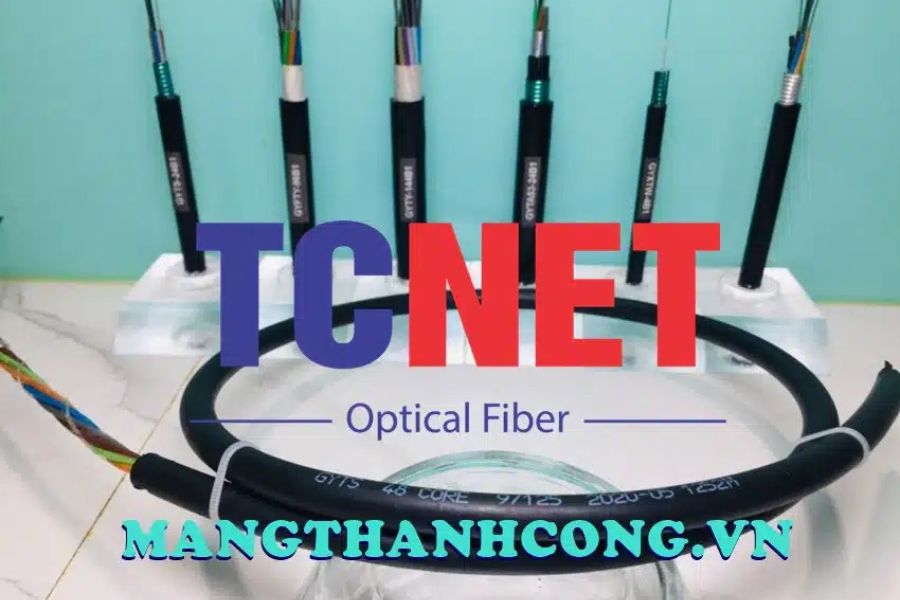

Chọn mua cáp quang cho hệ thống camera tại Mangthanhcong

Thông tin liên hệ:

Trụ sở chính: 42/18 Lương Thế Vinh, P. Tân thới Hòa, Q. Tân Phú, TP. Hồ Chí Minh
Điện thoại: (028)6285 0999
Website: https://mangthanhcong.vn/

Tóm lại, việc lựa chọn đúng loại cáp quang không chỉ đảm bảo chất lượng truyền dẫn mà còn giúp hệ thống camera hoạt động ổn định, bền bỉ và tiết kiệm chi phí lâu dài. Qua những thông tin về thông số kỹ thuật cần kiểm tra, các lỗi thường gặp và gợi ý các dòng cáp phổ biến, bạn đã có cái nhìn toàn diện hơn khi xây dựng hệ thống giám sát và biết cách chọn cáp quang cho hệ thống camera phù hợp. Bên cạnh đó, lựa chọn một nhà cung cấp uy tín như Mangthanhcong sẽ giúp bạn an tâm về chất lượng sản phẩm và dịch vụ.
