Optical link budget là khoảng dự phòng suy hao quang tối đa mà một kết nối quang có thể chịu đựng và vẫn hoạt động ổn định — tính bằng hiệu số giữa công suất phát (Tx Power) và ngưỡng nhạy thu tối thiểu (Rx Sensitivity) của thiết bị. Tính đúng link budget giúp kỹ thuật viên chọn đúng module SFP và thiết kế tuyến không bị lỗi tín hiệu.

Công Thức Tính Optical Link Budget

Link budget bằng hiệu của công suất phát và ngưỡng nhạy thu, trừ đi power penalty của thiết bị:

Link Budget (dB) = Tx Power (dBm) − Rx Sensitivity (dBm) − Power Penalty (dB)

Sau khi có link budget, so sánh với suy hao tuyến thực tế:

Margin (dB) = Link Budget − Suy hao tuyến thực tế

Margin dương nghĩa là tuyến an toàn. Margin âm nghĩa là tuyến sẽ bị lỗi tín hiệu. Khuyến nghị margin tối thiểu 3 dB cho FTTH/PON và 1 dB cho backbone nội nhà.

Công thức tính link budget

Bảng Link Budget Các Module SFP Phổ Biến Tại TCNET

Bảng dưới tổng hợp link budget của các dòng module SFP thông dụng, dựa trên datasheet chính hãng BTON và Wintop:

Module SFP	Tốc độ	Bước sóng	Tx Power (dBm)	Rx Sensitivity (dBm)	Link Budget (dB)	Khoảng cách
SFP 1.25G SM 20km	1.25 Gbps	1310nm	–3 đến –9	–23	~14 dB	20 km
SFP 1.25G SM 40km	1.25 Gbps	1310nm	0 đến –5	–24	~19 dB	40 km
SFP 1.25G SM 80km	1.25 Gbps	1550nm	+2 đến –3	–27	~24 dB	80 km
SFP GPON OLT	2.5/1.25 Gbps	1490/1310nm	+2 đến +7	–28	~29 dB	20 km + splitter
SFP+ 10G SR MM	10 Gbps	850nm	–1 đến –7	–11.1	~4 dB	300 m (OM3)
SFP+ 10G LR SM	10 Gbps	1310nm	–2 đến –8	–14.4	~6 dB	10 km
SFP+ 10G ER SM	10 Gbps	1550nm	+4 đến –1	–15.8	~14 dB	40 km

Ví Dụ Tính Link Budget Thực Tế

2 ví dụ dưới đây minh họa cách áp dụng công thức trong dự án FTTH và backbone datacenter mà TCNET đã triển khai:

Ví dụ 1: Mạng GPON FTTH — OLT đến ONT qua splitter 1:32

Thiết bị: Module SFP GPON OLT (Tx +5 dBm, Rx –28 dBm). Suy hao tuyến 8km + splitter 1:32 = 20.2 dB (xem bài tính suy hao tuyến).

Thông số	Giá trị
Tx Power	+5 dBm
Rx Sensitivity	–28 dBm
Link Budget	33 dB
Suy hao tuyến thực tế	20.2 dB
Margin	+12.8 dB ✅

Kết luận: Tuyến an toàn, margin 12.8 dB — hoàn toàn đủ cho mở rộng thêm splitter hoặc nối dài tuyến sau này.

Ví dụ 2: Backbone datacenter — SFP+ 10G LR, tuyến 3km SM

Thiết bị: Module SFP+ 10G LR (Tx –3 dBm, Rx –14.4 dBm). Suy hao tuyến 3km G.652D + 6 mối hàn + 4 connector = 0.6 + 0.3 + 0.8 = 1.7 dB.

Thông số	Giá trị
Tx Power	–3 dBm
Rx Sensitivity	–14.4 dBm
Link Budget	11.4 dB
Suy hao tuyến thực tế	1.7 dB
Margin	+9.7 dB ✅

Lỗi Thường Gặp Khi Tính Link Budget

4 sai lầm phổ biến nhất TCNET gặp khi hỗ trợ kỹ thuật cho khách hàng tính link budget:

Dùng Tx Power tối đa thay vì tối thiểu: Datasheet ghi Tx Power theo khoảng (ví dụ –3 đến –9 dBm). Luôn dùng giá trị tối thiểu (–9 dBm) để tính worst-case, tránh thiết kế quá lạc quan.
Bỏ quên power penalty: Dispersion, jitter và aging làm giảm thêm 1–3 dB so với con số datasheet. Với tuyến dài trên 40km, bắt buộc tính thêm penalty này.
Không tính margin dự phòng: Tuyến sát giới hạn link budget rất dễ bị lỗi sau 2–3 năm khi connector lão hóa. Luôn để margin tối thiểu 3 dB cho FTTH, 1 dB cho backbone.
Nhầm đơn vị dBm và dB: Tx Power và Rx Sensitivity tính bằng dBm (so với 1mW). Suy hao tuyến tính bằng dB (tương đối). Link budget = dBm – dBm = dB, không nhầm lẫn các đơn vị này.

Cách Đọc Thông Số Tx Power Và Rx Sensitivity Trên Datasheet

Datasheet module SFP thường trình bày theo 3 cột: Min / Typ / Max. Khi tính link budget worst-case, dùng Tx Power Min và Rx Sensitivity Min (tức ngưỡng kém nhất):

Thông số	Min	Typ	Max	Dùng cột nào?
Tx Output Power (dBm)	–9	–6	–3	Min (worst-case)
Rx Sensitivity (dBm)	–23	–25	–	Min (worst-case)
Link Budget (dB)	14	19	–	Min → worst-case

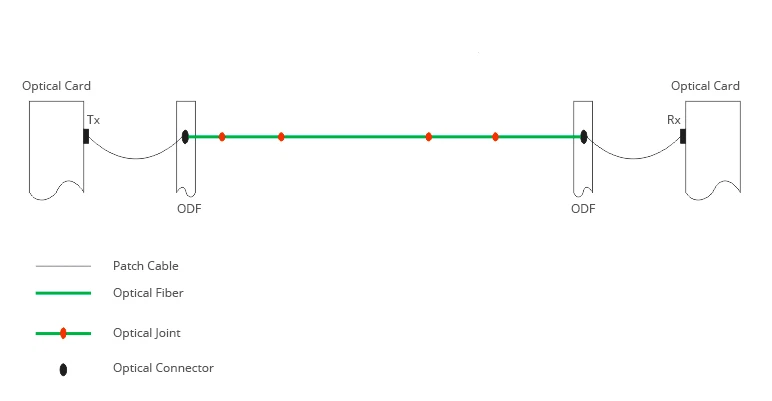

Cách đọc thông số tx power

Câu Hỏi Thường Gặp Về Optical Link Budget

1. Link budget bao nhiêu dB là đủ cho mạng FTTH với splitter 1:32?

Cần ít nhất 26–28 dB để đảm bảo hoạt động ổn định với splitter 1:32 (suy hao ~17 dB) cộng tuyến cáp 5–8 km và margin 3 dB. Module SFP GPON chuẩn có link budget 28–33 dB nên phù hợp. Module SFP thông thường 14–19 dB sẽ không đủ cho kiến trúc PON.

2. Tại sao module SFP 10G SR chỉ có link budget 4 dB trong khi 10G LR có 11 dB?

Vì SR (Short Range) dùng cáp multimode 850nm — suy hao cáp MM cao hơn SM nhiều (2.2 dB/km so với 0.35 dB/km). SR thiết kế cho khoảng cách ngắn 100–300m nên link budget nhỏ là đúng thiết kế. LR (Long Range) dùng cáp SM 1310nm, suy hao thấp hơn nên link budget lớn hơn nhiều.

3. Có thể dùng attenuator để tăng hiệu quả khi tuyến quá ngắn không?

Có — khi tuyến quá ngắn, công suất vào Rx vượt ngưỡng Rx Overload sẽ gây lỗi. Attenuator được lắp vào đầu Rx để giảm công suất về mức an toàn. TCNET cung cấp attenuator quang LC/SC từ 1 đến 20 dB cho các trường hợp này.

4. Module SFP BTON và Wintop có link budget như datasheet chính hãng không?

Có — module SFP BTON và module SFP Wintop TCNET phân phối đều đạt thông số link budget theo datasheet gốc, được kiểm tra trước khi xuất kho. TCNET là đại lý chính thức BTON và Wintop tại Việt Nam.

5. Làm thế nào để đo link budget thực tế của một module SFP đang chạy?

Dùng tính năng DDM/DOM (Digital Diagnostic Monitoring) có sẵn trên hầu hết module SFP hiện đại — xem bài cách đọc thông số công suất quang để biết cách truy xuất Tx Power và Rx Power thực tế qua CLI switch. Hiệu số Tx – Rx đo được chính là suy hao tuyến thực tế, so sánh với link budget để biết margin còn lại.

6. Liên hệ TCNET để tư vấn chọn module SFP phù hợp link budget?

Có — TCNET là đại lý chính thức module SFP các hãng BTON, Wintop, Planet với đội ngũ kỹ thuật sẵn sàng tư vấn tính link budget và thiết kế tuyến quang. Quý khách liên hệ Hotline/Zalo 028.6285.0999 hoặc email duan@mangthanhcong.vn.
