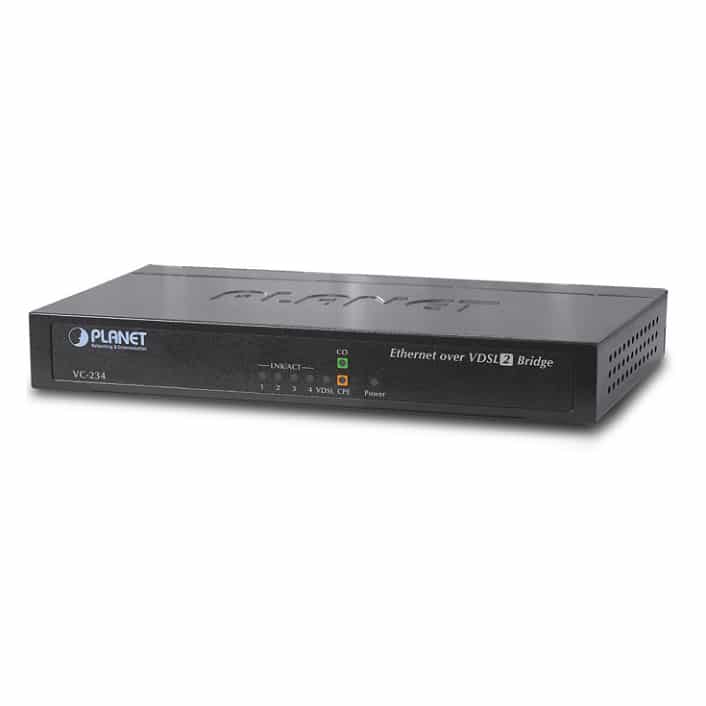

4-Port Ethernet over VDSL2 Bridge (Profile 30a) VC-234

Hỗ trợ hiệu năng cao cho giải pháp chuyển đổi Ethernet sang VDSL với tốc độ download/ upload là 100/ 100 Mbps

VC-234 là một thiết bị chuyển đổi từ Ethernet sang VDSL2 với hiệu năng cao. Thiết bị được thiết kế trên cơ sở 2 công nghệ là Ethernet và VDSL2. Công nghệ VDSL2 cho phép truyền dữ liệu với tốc độ nhanh nhất qua đường điện thoại dây đồng hiện có mà không cần phải đi lại dây. Thiết bị VC-234 hỗ trợ mạng dây điện thoại hiệu năng cao với tốc độ truyền dữ liệu đối xứng 100/100Mbps với khoảng cách 300m và 20/4Mbps cho khoảng cách kết nối 1.4km.

Thích hợp với đường dây điện thoại sẵn có

VC-234 là thiết bị chuyển đổi Ethernet với khoảng cách xa cung cấp 4 cổng Ethernet RJ-45 và 2 côngr RJ-11 cho đường dây điện thoại, trong đó 1 cổng RJ-11 cho kết nối VDSL và cổng RJ-11 còn lại cho kết nối POTS. VC-234 được tích hợp sẵn bộ phân chia POTS để chia sẻ kết nối với POTS qua đường điện thoại, vì vậy không cần phải thay thế dây đồng hiện có. Chỉ cần cắm VC-234 vào giắc cắm điện thoại RJ-11 và mạng VDSL2 được kết nối với hiệu năng cao. Thiết bị là một giải pháp hoàn hảo cho việc sử dụng để mở rộng mạng Ethernet từ hệ thống mạng hiện có.

Mang đến dịch vụ kết nối cần hiệu năng cao cho các thiết bị của nhà cung cấp dịch vụ / thiết bị tích hợp dịch vụ

VC-234 cung cấp băng thông tuyệt vời với các dịch vụ 3 trong 1 thiết bị cho môi trường trong nhà và truyền thông. Với khả năng truyền dữ liệu đối xứng 100/10Mbps, thiết bị VC-234 cho phép nhiều dịch vụ đa phương tiện làm việc trên Internet như là VOD, đàm thoại IP, thoại Video, IPTV, lưu trữ trên Internet, giáo dục từ xa…

Cài đặt dễ dàng và linh hoạt

Cầu nối Ethernet và VDSL là thiết bị được thiết kế chỉ câng cắm là chạy và tương thích tốt với nhiều giao thức mạng. Hơn nữa, mỗi trạng thái hoạt động của mỗi cổng đều được hiển thị bằng đèn LED ở mặt trước của thiết bị. VC-234 cung cấp 2 chế độ hoạt động, CPE và CO cho ứng dụng: Chế độ CPE sử dung làm client và chế độ CO làm trung tâm. Chế độ CO hoặc CPE có thể được điều chỉnh bằng cách sử dụng cần chuyển DIP được tích hợp sẵn trên thiết bị. Với kết nối điểm – điểm, một VC-234 ở chế độ CO và một VC-234 ở chế độ CPE để thiết lập như một cặp thiết bị chuyển đổi có hiệu năng cao trong kết nối.

Cung cấp hiệu năng truyền tín hiệu Upstream và downstream

VC-234 còn định nghĩa các thức truyền đối xứng (plan 997) cho việc truyền tín hiệu upstream/downstream; cách thức truyền đối xứng cho chất lượng truyền có hiệu năng cao hơn trong khoảng cách ngắn tại điểm trung tâm – CO. Trong hầu hết các trường hợp, khi VC-234 hoạt động ở hiện trạng 17a cung cấp khả năng truyền dữ liệu ở khoảng cách xa với hiệu năng cao qua mạng đường điện thoại, và khi VC-234 hoạt động ở hiện trạng 30a cung cấp khả năng truyền dữ liệu tải lên và tải xuống ở khoảng cách ngắn với hiệu năng tốc độ của mạng có dây.

Mô hình ứng dụng

Mở rộng hệ thống mạng Ethernet

Hai thiết bị VC-204 hoạt động độc lập, làm tăng khoảng cách Ethernet thông qua đường dây điện thoại sẵn có. Chỉ với một cặp dây đồng AWG-24, bạn có thể dễ dàng kết nối 2 mạng Ehthernet với tốc độ truyền dữ liệu tối đa 100/100Mbps. Dịch vụ thoại có thể được sử dụng khi VC-234 hoạt động ở chế độ CO/CPE. 2 giải pháp được liệt kê dưới đây là các dạng ứng dụng cho cầu nối Ethernet và VDSL2.

Giải pháp truyền tải dữ liệu tốt nhất (MTU/MDU)

Thiết bị VC-204 là giải pháp hiệu quả, nhanh chóng cung cấp dịch vụ mạng tốc độ cao, chi phí thấp cho các tòa nhà như: Các tòa nhà độc lập, tòa nhà thương mại, các khách sạn hoặc các bệnh viện. Bằng việc sử dụng hệ thống hạ tầng điện thoại sẵn có, cài đặt mạng là dễ dàng và không phải dùng dây mới. Tốc độ truyền dữ liệu lên tới 100/100Mbps, có thể dễ dàng cung cấp các dịch vụ băng thông rộng khác nhau, các dịch vụ VoD và thoại IP.

Triển khai cáp quang với khoảng cách xa

VC-204 là một giải pháp hoàn hảo cho các ứng dụng cáp quang FTTx. Thiết bị hỗ trợ VDSL2 băng thông cao qua đường điện thoại sẵn có ở khoảng cách khoảng 1 dặm từ nhà cung cấp dịch vụ quang/ ISP / Telecom tới các tòa nhà và nhà của khách hàng. Cổng 10/100Mbps của VC-234 có thể được kết nối trực tiếp tới một PC hoặc tới các thiết bị Ethernet như là các thiết bị chuyển mạch Ethernet hoặc các thiết bị định tuyến băng thông rộng. VC-234 là thiết bị mở rộng cho mạng xây dựng qua đường điện thoại bằng Internet bởi vì mọi căn phòng hoặc ngôi nhà có thể sử dụng đường điện thoại sẵn có để truyền dữ liệu qua Internet và toàn bộ tòa nhà có thể chia sẻ Internet trong mạng diện rộng WAN với chi phí tối thiểu.

Đặc tính kỹ thuật

Những đặc tính chung

• Giải pháp cầu nối CO/CPE hiện trạng 17a/30a trên công nghệ VDSL2 với chi phí hiệu quả
• Thiết kế dạng hộp, có thể lựa chọn chế độ CO/CPE qua cần chuyển DISP tích hợp sẵn trên thiết bị
• Định nghĩa kiểu truyền đối xứng Plan 997 cho việc truyền dữ liệu Upstream/Downstream
• Tương thích với chuẩn IEEE 802.3, 10 Base-T, IEEE 802.3u, 100Base-TX and IEEE 802.3x, Flow control Ethernet.
• Hỗ trợ mã hóa đường truyền DMT
• Tương thích ngược chế độ bán song công và điều khiển khung truyền chế độ song công IEEE 802.3x
• Tích hợp sẵn bộ phân chia POTS để chia sẻ dữ liệu và âm thanh
• 2 đầu nối RJ-11 cho mỗi cổng VDSL,một cổng dành cho kết nối VDSL và một cổng cho kết nối POTS
• Truyền thông âm thanh và dữ liệu có thể chia sẻ dữ liệu một cách đồng bộ trên đường dây điện thoại sẵn có
• Hỗ trợ 4 cổng RJ-45 10/100Mbps, tự động nhận dây cáp (Auto-MDI/MDI-X) và Auto-Negotiation.
• Hỗ trợ kích thước cho mỗi gói tin lên tới 1536 byte, IEEE 802.1 Q VLAN
• Hỗ trợ phần cứng IGMP snooping cho dịch vụ đa phương tiện
• Giảm thiểu thời gian cài đặt (Đơn giản chỉ cắm là chạy)
• Hỗ trợ khả năng xác định băng thông và độ nhiễu SNR
• Hỗ trợ đèn LED chỉ thị cho thiết bị
