Suy hao đầu nối quang LC/SC (insertion loss) xảy ra tại mỗi điểm ghép nối adapter — tín hiệu quang bị mất một phần do không hoàn toàn truyền từ ferrule này sang ferrule kia. Tiêu chuẩn IEC 61754 quy định insertion loss ≤0.3dB (typical) và ≤0.5dB (max), trong khi return loss ≥26dB (PC polish) và ≥60dB (APC polish). Suy hao thực tế cao hơn ngưỡng này ảnh hưởng trực tiếp đến link budget và độ tin cậy của hệ thống.

Năm Nguyên Nhân Phổ Biến Gây Suy Hao Đầu Nối LC/SC Cao

1. Bụi Và Ô Nhiễm Trên Bề Mặt Ferrule

Bụi là nguyên nhân số 1 gây suy hao cao tại đầu nối — một hạt bụi đường kính 5μm nằm đúng vị trí core (9μm cho SM, 50μm cho MM) che khuất phần đáng kể diện tích truyền sáng. Hạt bụi cũng có thể bị kẹp giữa hai ferrule và tạo vết xước khi cắm vào adapter.

Dầu mỡ từ tay (fingerprint oil) gây ô nhiễm diện rộng và khó làm sạch hơn bụi khô — dính chặt lên bề mặt ferrule, cần IPA 99%+ để tẩy. Ô nhiễm dầu thường tăng suy hao 0.5–2dB và làm return loss giảm đáng kể.

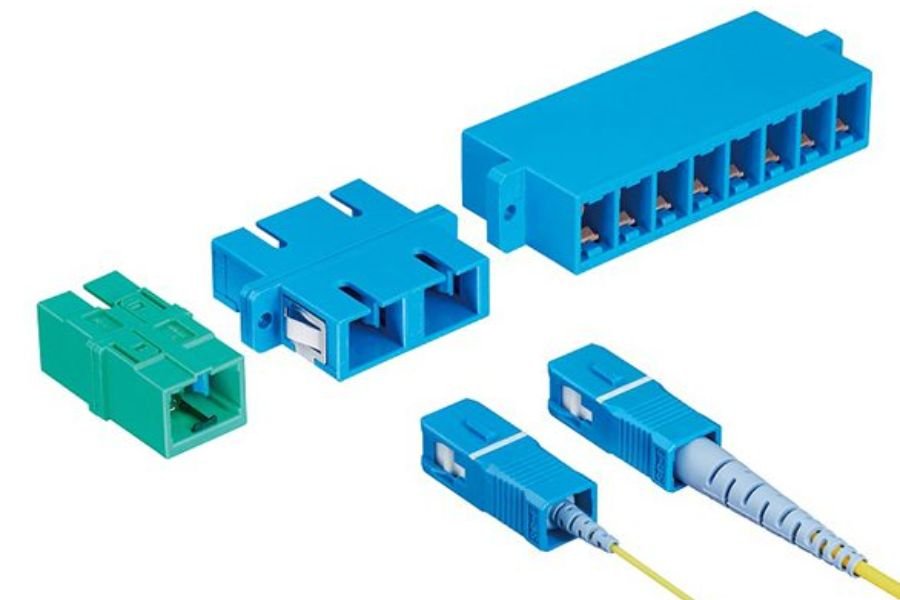

Connecter sc

2. Lệch Tâm Sợi Quang (Core Misalignment)

Lệch tâm giữa hai sợi quang tại điểm ghép nối là nguyên nhân cơ học gây suy hao không thể khắc phục bằng vệ sinh. Nguồn gốc lệch tâm bao gồm: ferrule có dung sai kém (lỗ ferrule không đồng tâm với trục ngoài), adapter có độ chính xác thấp, hoặc sợi quang không được định vị đúng khi làm đầu nối.

Tiêu chuẩn IEC 61754-20 (LC) yêu cầu đường kính lỗ ferrule 125.0±0.5μm và concentricity ≤0.5μm — đầu nối kém chất lượng thường vượt dung sai này và gây suy hao cơ học cao hơn 0.5dB ngay cả khi ferrule sạch.

3. Chất Lượng Đánh Bóng Bề Mặt Ferrule

Bề mặt ferrule sau đánh bóng cần đạt độ phẳng và độ nhám theo tiêu chuẩn để đảm bảo physical contact tốt giữa hai ferrule. Đánh bóng không đủ tạo ra air gap giữa hai ferrule — không khí có chiết suất 1.0 thay vì thủy tinh 1.46 gây phản xạ Fresnel và tăng insertion loss đồng thời giảm return loss.

Kiểm tra chất lượng đánh bóng bằng fiber inspection scope — bề mặt tốt có màu đồng đều, không có vết xước xuyên qua vùng core, không có pit (lỗ nhỏ) trong vùng core.

4. Khoảng Cách Vật Lý Giữa Hai Ferrule (Air Gap)

Ferrule PC (Physical Contact) và APC (Angled Physical Contact) thiết kế để hai bề mặt tiếp xúc vật lý trực tiếp không có air gap. Bụi, adapter mòn hoặc ferrule không đủ lực lò xo gây air gap — tăng insertion loss và giảm return loss nghiêm trọng.

Đầu nối LC có lực tiếp xúc lò xo thấp hơn SC (~0.8N vs ~1.5N) — dễ bị ảnh hưởng hơn khi adapter mòn hoặc khi cáp bị kéo ngược chiều cắm.

5. Góc Bề Mặt Ferrule Không Đúng (APC Mismatch)

Đầu nối SC/APC và LC/APC có bề mặt nghiêng 8° — khi cắm APC vào adapter PC (hoặc ngược lại), hai bề mặt không thể tiếp xúc đúng góc, gây air gap lớn và suy hao cực cao (5–15dB). Dễ nhận biết: vỏ đầu nối APC màu xanh lá (green), PC màu xanh dương hoặc trắng.

Đầu nối quang Fast connector SC/APC (0.3dB, 55mm)

Sáu Cách Giảm Suy Hao Đầu Nối LC/SC

Cách	Áp dụng cho	Hiệu quả
Vệ sinh đầu nối trước khi cắm	Mọi kết nối	Giảm suy hao do bụi từ >1dB xuống <0.3dB
Dùng đầu nối chất lượng cao	Khi làm mới đầu nối	Đảm bảo dung sai cơ học đúng chuẩn IEC
Không chạm tay vào ferrule	Khi tháo dust cap	Tránh ô nhiễm dầu khó làm sạch
Thay adapter mòn	Adapter đã cắm >1.000 lần	Phục hồi lực tiếp xúc và alignment
Không mix APC và PC	Thiết kế hệ thống	Tránh suy hao 5–15dB do mismatch
Kiểm tra bằng fiber scope sau mỗi kết nối	Hệ thống 10G/40G/100G	Xác nhận đầu nối sạch trước khi bật tín hiệu

Câu Hỏi Thường Gặp Về Suy Hao Đầu Nối LC/SC

1. Suy hao đầu nối bao nhiêu dB là bình thường?

Insertion loss ≤0.3dB/kết nối là typical tốt theo IEC 61754. ≤0.5dB là max chấp nhận được. >0.5dB cần kiểm tra nguyên nhân — thường là bụi, lệch tâm hoặc adapter mòn. Return loss ≥26dB (PC) và ≥60dB (APC) là tiêu chuẩn tối thiểu.

2. Đầu nối LC và SC cái nào có suy hao thấp hơn?

Về tiêu chuẩn, cả hai đều cùng ngưỡng ≤0.3dB. Thực tế, LC có dung sai cơ học tương đương SC nhưng nhỏ hơn nên dễ bị ảnh hưởng hơn khi bụi bẩn do diện tích vùng core nhỏ hơn (9μm SM). Không có loại nào vốn tốt hơn loại kia — chất lượng chế tạo và vệ sinh quan trọng hơn loại đầu nối.

3. Có thể đo suy hao đầu nối tại hiện trường không?

Có, bằng optical light source và power meter (OLTS) — đo insertion loss trực tiếp theo tiêu chuẩn TIA-526-14A. OTDR cũng đo được nhưng độ chính xác thấp hơn cho khoảng cách ngắn. Fiber inspection scope không đo suy hao mà chỉ kiểm tra tình trạng bề mặt.

4. TCNET cung cấp dụng cụ đo và vệ sinh đầu nối không?

Có. TCNET cung cấp fiber inspection scope, one-click cleaner LC/SC, optical power meter và light source cho đo kiểm tại hiện trường. Quý khách liên hệ hotline 028.6285.0999 để được tư vấn bộ dụng cụ phù hợp theo nhu cầu.
