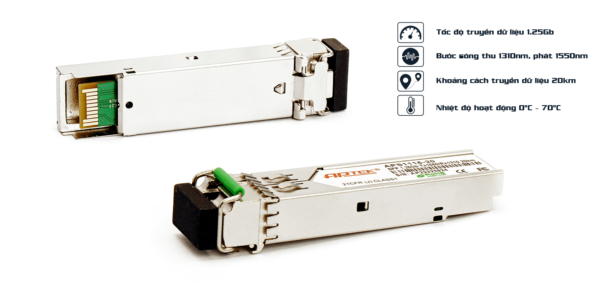

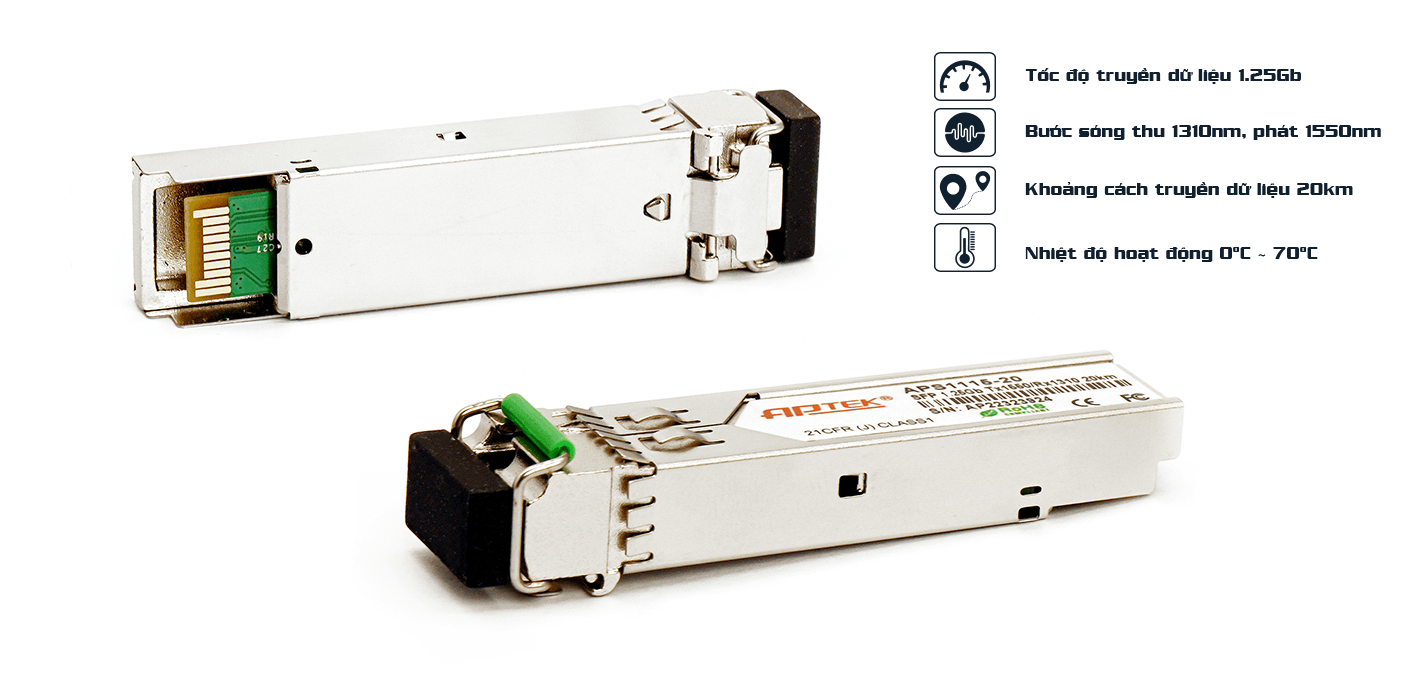

Module quang SFP APTEK – APS1115-20

Module quang SFP APTEK – APS1115-20 | Module quang SFP 1.25Gbps, Single-Mode, 20km, 1550/1310nm, 1 sợi, DDM

Nâng cao hiệu suất mạng doanh nghiệp với module quang APTEK APS1115-20 – giải pháp kết nối quang học tiết kiệm chi phí 1.25 Gbps sử dụng công nghệ 1 sợi quang cho phạm vi truyền dẫn lên đến 20km, đáp ứng hoàn hảo nhu cầu kết nối liên chi nhánh và mạng đô thị (MAN).

Tổng quan sản phẩm

Module quang APTEK APS1115-20 là thiết bị truyền dẫn quang tiên tiến, được thiết kế đặc biệt cho các ứng dụng mạng đòi hỏi kết nối khoảng cách xa với chi phí tối ưu. Với tốc độ truyền dẫn 1.25 Gbps, khả năng kết nối ổn định đến 20km trên một sợi quang single-mode, bước sóng 1550/1310nm, module mang đến giải pháp truyền dẫn hiệu quả và tiết kiệm cho kết nối liên cơ sở, mạng đô thị (MAN), và các ứng dụng doanh nghiệp quy mô vừa và lớn.

Đặc điểm nổi bật

• Công nghệ 1 sợi quang tiết kiệm: Sử dụng chỉ một sợi quang để truyền và nhận dữ liệu, giúp tiết kiệm 50% chi phí hạ tầng cáp quang
• Tốc độ truyền dẫn cao: Băng thông 1.25 Gbps đáp ứng nhu cầu truyền tải dữ liệu ổn định cho các ứng dụng doanh nghiệp
• Phạm vi truyền dẫn xa: Khả năng truyền tín hiệu ổn định đến 20km, lý tưởng cho kết nối liên chi nhánh
• Công nghệ WDM tiên tiến: Sử dụng bước sóng khác nhau (1550nm và 1310nm) cho phép truyền và nhận trên cùng một sợi quang
• Chuẩn SFP tiên tiến: Tuân thủ các tiêu chuẩn quốc tế SFF-8472, đảm bảo tính tương thích cao
• Công nghệ DDM tích hợp: Hệ thống giám sát chẩn đoán kỹ thuật số, cho phép theo dõi thời gian thực các thông số vận hành
• Khả năng tương thích rộng: Hoạt động liền mạch với đa dạng thiết bị mạng từ các nhà sản xuất hàng đầu
• Hỗ trợ Hot Pluggable: Cho phép lắp đặt và thay thế nhanh chóng mà không làm gián đoạn hoạt động của hệ thống

Thông số kỹ thuật chi tiết

Bộ module ghép đôi

Module APTEK APS1115-20 (TX: 1550nm / RX: 1310nm) cần được ghép đôi với module APTEK APS1115R-20 (TX: 1310nm / RX: 1550nm) để tạo thành cặp truyền nhận hoàn chỉnh qua một sợi quang. Chú ý khi đặt hàng để đảm bảo có đúng cặp module tương thích.

Ứng dụng lý tưởng

Module quang APTEK APS1115-20 được thiết kế tối ưu cho các ứng dụng:

• Kết nối Gigabit Ethernet khoảng cách xa giữa các chi nhánh
• Liên kết giữa các trung tâm dữ liệu phân tán trong cùng khu vực
• Mạng MAN (Metropolitan Area Network) và WAN (Wide Area Network) quy mô vừa
• Kết nối backbone cho các doanh nghiệp có nhiều văn phòng
• Hệ thống dự phòng và khôi phục thảm họa (DR – Disaster Recovery)
• Mạng FTTB (Fiber To The Building) và FTTZ (Fiber To The Zone)
• Kết nối an toàn cho các ứng dụng tài chính và ngân hàng
• Hạ tầng mạng cho ISP và dịch vụ viễn thông quy mô vừa
• Hệ thống camera giám sát IP khoảng cách xa
• Kết nối các cơ sở giáo dục và y tế trong thành phố

Lợi ích vượt trội

• Tiết kiệm chi phí hạ tầng: Giảm 50% lượng cáp quang cần thiết nhờ công nghệ 1 sợi quang
• Phạm vi truyền dẫn xa: Khoảng cách lên đến 20km cho phép kết nối giữa các cơ sở xa nhau
• Hiệu năng ổn định: Đảm bảo băng thông 1.25 Gbps ổn định cho các ứng dụng doanh nghiệp quan trọng
• Độ tin cậy cao: Công nghệ laser cao cấp với bước sóng 1550nm cho phép truyền tín hiệu khoảng cách xa
• Chi phí hiệu quả: Giải pháp kết nối khoảng cách xa với chi phí hợp lý, giảm chi phí thuê đường truyền
• An toàn dữ liệu: Kết nối quang học riêng biệt giúp tăng cường bảo mật và giảm thiểu nguy cơ rò rỉ thông tin
• Tối ưu hóa không gian: Thiết kế nhỏ gọn, tiết kiệm không gian trong tủ rack
• Triển khai đơn giản: Dễ dàng cài đặt và cấu hình, không yêu cầu thiết bị chuyên dụng phức tạp

Ưu điểm của công nghệ 1 sợi quang

• Tiết kiệm chi phí: Giảm 50% chi phí cáp quang, đặc biệt quan trọng đối với khoảng cách xa
• Tận dụng hạ tầng sẵn có: Khi chỉ có một sợi quang khả dụng, vẫn có thể triển khai kết nối hai chiều
• Giảm độ phức tạp: Giảm số lượng cáp cần quản lý và bảo trì
• Tiết kiệm không gian: Ít cáp quang hơn đồng nghĩa với việc tiết kiệm không gian trong ống dẫn và máng cáp
• Triển khai nhanh chóng: Giảm thời gian thi công và lắp đặt đường cáp
• Mở rộng dễ dàng: Hạ tầng cáp đơn giản hơn giúp việc mở rộng mạng lưới trở nên thuận tiện
• Độ tin cậy cao: Công nghệ WDM cho phép truyền và nhận trên cùng một sợi cáp mà không bị nhiễu

Tính năng DDM nâng cao

Module quang APTEK APS1115-20 được trang bị công nghệ Digital Diagnostic Monitoring (DDM), cho phép:

• Giám sát nhiệt độ hoạt động của module theo thời gian thực
• Theo dõi điện áp nguồn cấp, phát hiện bất thường về nguồn
• Đo dòng điện laser phát, cảnh báo khi tiêu thụ bất thường
• Giám sát công suất phát, đảm bảo chất lượng tín hiệu đầu ra
• Theo dõi công suất thu, phát hiện suy hao đường truyền
• Cảnh báo khi các thông số vượt ngưỡng an toàn
• Hỗ trợ bảo trì dự phòng, giúp phát hiện sớm các vấn đề tiềm ẩn
• Tối ưu hóa hiệu suất mạng thông qua điều chỉnh dựa trên dữ liệu thực tế

Hướng dẫn triển khai và cấu hình

Để triển khai thành công hệ thống truyền dẫn 1.25Gbps khoảng cách xa với module APTEK APS1115-20, cần tuân thủ các nguyên tắc sau:

1. Đảm bảo sử dụng đúng cặp module: Tại điểm A sử dụng APS1115-20 (TX: 1550nm/RX: 1310nm) và tại điểm B sử dụng APS1115R-20 (TX: 1310nm/RX: 1550nm)
2. Sử dụng cáp quang single-mode (SMF) G.652 hoặc cao hơn để đạt được khoảng cách truyền dẫn tối đa
3. Kiểm tra độ sạch của đầu connector LC trước khi lắp vào module
4. Đảm bảo switch hoặc thiết bị mạng hỗ trợ chuẩn SFP Gigabit
5. Lắp module vào khe cắm SFP khi thiết bị đã tắt nguồn hoặc sử dụng tính năng hot-swap
6. Kết nối cáp quang đúng chiều, đảm bảo đầu TX và RX được nối đúng
7. Bật nguồn thiết bị và kiểm tra đèn báo hiệu trên module để xác nhận kết nối thành công
8. Với khoảng cách lên đến 20km, nên kiểm tra đặc biệt kỹ lưỡng các đầu nối và mối hàn cáp quang
9. Sử dụng công cụ quản lý mạng để kiểm tra các thông số DDM và xác nhận chất lượng đường truyền

So sánh với các phương án kết nối khác

Các trường hợp sử dụng thực tế

• Tập đoàn doanh nghiệp: Kết nối mạng riêng giữa trụ sở chính và các chi nhánh trong cùng thành phố
• Nhà cung cấp dịch vụ internet: Mở rộng mạng lưới và kết nối đến các khu dân cư và doanh nghiệp
• Cơ quan chính phủ: Liên kết mạng bảo mật giữa các đơn vị hành chính trong thành phố
• Ngân hàng và tài chính: Kết nối an toàn giữa trung tâm dữ liệu chính và các chi nhánh
• Cơ sở giáo dục: Liên kết giữa các cơ sở đào tạo trong cùng thành phố
• Bệnh viện và y tế: Kết nối giữa bệnh viện trung tâm và các cơ sở y tế vệ tinh
• Hệ thống camera giám sát: Truyền tải video từ camera giám sát khoảng cách xa về trung tâm điều khiển
• Khu công nghiệp: Kết nối giữa các nhà máy và văn phòng quản lý trong khu công nghiệp

Ưu điểm vượt trội của module APTEK

• Chất lượng đáng tin cậy: Sản phẩm được kiểm tra nghiêm ngặt trước khi xuất xưởng
• Thiết kế tối ưu cho thị trường Việt Nam: Phù hợp với điều kiện khí hậu nhiệt đới và môi trường doanh nghiệp Việt Nam
• Độ tin cậy cao: Tỷ lệ lỗi thấp và tuổi thọ cao hơn các module thông thường
• Laser chất lượng cao: Sử dụng laser chất lượng cao, đảm bảo hiệu suất ổn định trong suốt khoảng cách truyền dẫn
• Khả năng tương thích rộng: Hoạt động ổn định với thiết bị từ nhiều nhà sản xuất như Cisco, HP, Juniper, Dell
• Giá thành cạnh tranh: Chi phí hợp lý với chất lượng tương đương các thương hiệu quốc tế
• Hỗ trợ kỹ thuật tại Việt Nam: Dễ dàng được tư vấn và hỗ trợ khi cần thiết

Yêu cầu hệ thống

• Switch hoặc router có khe cắm SFP hỗ trợ Gigabit Ethernet
• Cáp quang single-mode (SMF) G.652 hoặc cao hơn với đầu kết nối LC
• Hệ thống làm mát phù hợp trong tủ rack để đảm bảo nhiệt độ hoạt động tối ưu
• Phần mềm quản lý mạng hỗ trợ giám sát DDM (tùy chọn)
• Hệ thống nguồn điện ổn định, UPS để đảm bảo hoạt động liên tục
• Bộ bảo vệ đầu connector LC khi không sử dụng để tránh bụi bẩn và hư hỏng

Cam kết chất lượng

• Sản phẩm chính hãng APTEK 100%
• Bảo hành chính thức theo chính sách của nhà sản xuất
• Đội ngũ kỹ thuật hỗ trợ chuyên nghiệp
• Giao hàng trong ngày tại nội thành các thành phố lớn
• Tư vấn giải pháp tối ưu phù hợp với nhu cầu cụ thể của khách hàng
• Hỗ trợ kỹ thuật 24/7 cho khách hàng doanh nghiệp
• Chính sách đổi mới trong vòng 7 ngày nếu phát hiện lỗi từ nhà sản xuất

Nâng cao hiệu suất mạng doanh nghiệp với Module quang APTEK APS1115-20 – giải pháp kết nối quang học tốc độ 1.25 Gbps, khoảng cách xa lên đến 20km, sử dụng công nghệ 1 sợi quang tiết kiệm, đáp ứng hoàn hảo cho các ứng dụng đòi hỏi kết nối ổn định giữa các chi nhánh và trung tâm dữ liệu phân tán. Phân phối bởi Mạng Thành Công, Module quang SFP APTEK.
