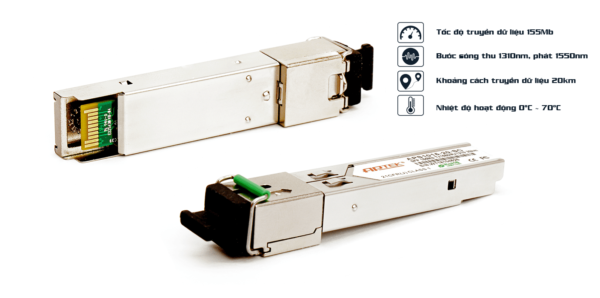

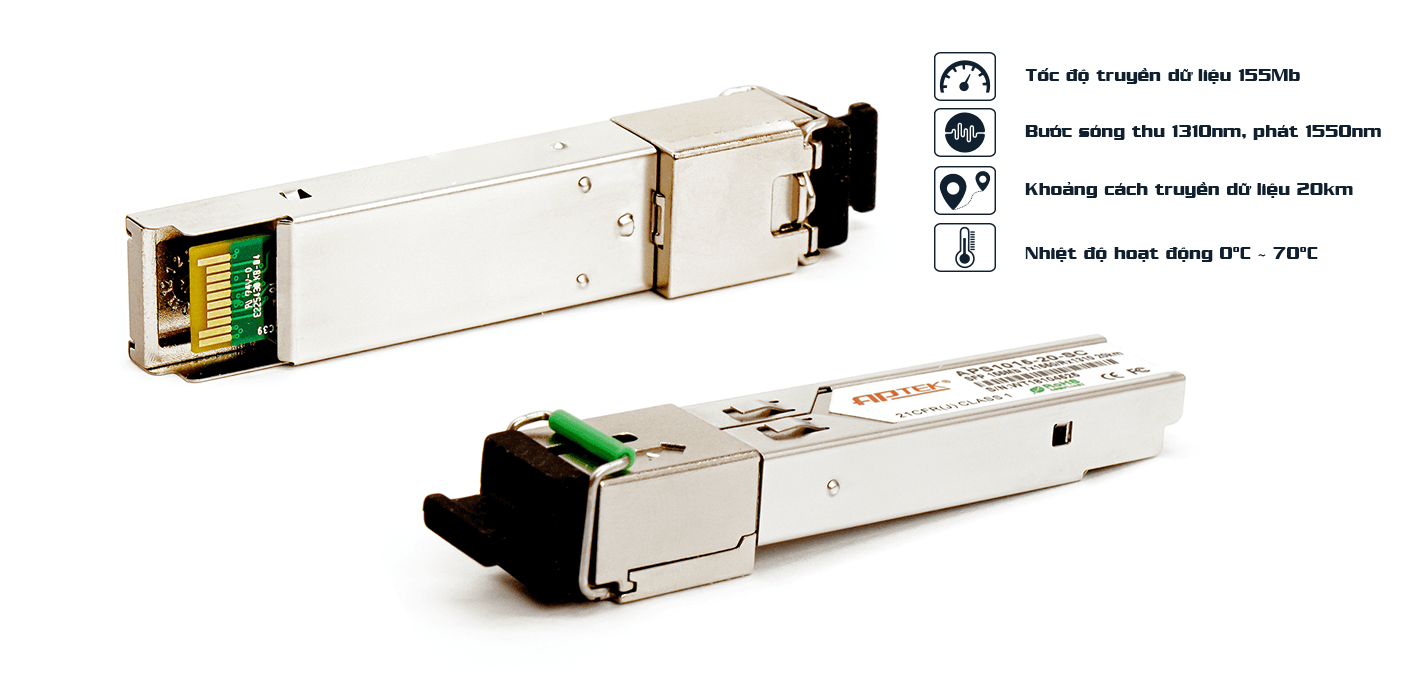

Module quang SFP APTEK – APS1015-20-SC

Module quang SFP APTEK – APS1015-20-SC | Module quang SFP 155Mbps, Single-Mode, 20km, 1550/1310nm, 1 sợi, SC, DDM

Nâng cao hiệu suất mạng doanh nghiệp với module quang APTEK APS1015-20-SC – giải pháp kết nối quang học tiết kiệm chi phí 155Mbps sử dụng công nghệ 1 sợi quang cho phạm vi truyền dẫn xa đến 20km, với đầu kết nối SC tiêu chuẩn, đáp ứng nhu cầu kết nối liên chi nhánh và mạng đô thị (MAN).

Tổng quan sản phẩm

Module quang APTEK APS1015-20-SC là thiết bị truyền dẫn quang tiên tiến, được thiết kế đặc biệt cho các ứng dụng mạng đòi hỏi kết nối khoảng cách xa với chi phí tối ưu. Với tốc độ truyền dẫn 155Mbps, khả năng kết nối ổn định đến 20km trên một sợi quang single-mode, bước sóng 1550/1310nm, và đầu kết nối SC phổ biến, module mang đến giải pháp truyền dẫn hiệu quả và tiết kiệm cho kết nối liên cơ sở, mạng đô thị (MAN), và các ứng dụng viễn thông và công nghiệp đặc thù.

Đặc điểm nổi bật

• Công nghệ 1 sợi quang tiết kiệm: Sử dụng chỉ một sợi quang để truyền và nhận dữ liệu, giúp tiết kiệm 50% chi phí hạ tầng cáp quang
• Tốc độ 155Mbps: Băng thông ổn định đáp ứng nhu cầu cho các ứng dụng truyền dẫn FE/STM-1/SDH
• Phạm vi truyền dẫn xa: Khả năng truyền tín hiệu ổn định đến 20km, lý tưởng cho kết nối liên chi nhánh
• Cổng kết nối SC: Sử dụng đầu kết nối SC phổ biến, tương thích với nhiều hệ thống mạng viễn thông hiện có
• Công nghệ WDM tiên tiến: Sử dụng bước sóng khác nhau (1550nm và 1310nm) cho phép truyền và nhận trên cùng một sợi quang
• Chuẩn SFP tiên tiến: Tuân thủ các tiêu chuẩn quốc tế SFF-8472, đảm bảo tính tương thích cao
• Công nghệ DDM tích hợp: Hệ thống giám sát chẩn đoán kỹ thuật số, cho phép theo dõi thời gian thực các thông số vận hành
• Khả năng tương thích rộng: Hoạt động liền mạch với đa dạng thiết bị mạng từ các nhà sản xuất hàng đầu

Thông số kỹ thuật chi tiết

Bộ module ghép đôi

Module APTEK APS1015-20-SC (TX: 1550nm / RX: 1310nm) cần được ghép đôi với module APTEK APS1013-20-SC (TX: 1310nm / RX: 1550nm) để tạo thành cặp truyền nhận hoàn chỉnh qua một sợi quang. Chú ý khi đặt hàng để đảm bảo có đúng cặp module tương thích.

Ứng dụng tốc độ 155Mbps

Module 155Mbps được thiết kế đặc biệt cho các ứng dụng chuyên dụng sau:

• Mạng SDH (Synchronous Digital Hierarchy): Chuẩn STM-1 tốc độ 155.52 Mbps
• Mạng SONET (Synchronous Optical Networking): Chuẩn OC-3 tốc độ 155.52 Mbps
• Mạng ATM (Asynchronous Transfer Mode): Kết nối ATM tốc độ 155 Mbps
• Hệ thống truyền dẫn viễn thông: Backbone cho mạng lưới viễn thông
• Thiết bị công nghiệp: Kết nối cho các thiết bị đòi hỏi chuẩn tốc độ đặc thù
• Hệ thống CCTV chuyên dụng: Truyền dẫn video an ninh khoảng cách xa
• Hệ thống điều khiển tự động: Kết nối giữa các thiết bị điều khiển công nghiệp
• Thiết bị y tế: Truyền dẫn dữ liệu hình ảnh y tế khoảng cách xa

Ưu điểm của cổng kết nối SC

• Độ bền cao: Thiết kế cơ học chắc chắn với cơ chế khóa push-pull, giúp kết nối ổn định
• Phổ biến trong mạng viễn thông: Tương thích với nhiều hạ tầng viễn thông đặc thù đã triển khai trước đây
• Dễ dàng sử dụng: Cơ chế đẩy/kéo đơn giản, dễ thao tác khi lắp đặt hoặc bảo trì
• Kích thước lớn hơn: Dễ cầm nắm và thao tác trong không gian hạn chế hoặc khu vực có ánh sáng yếu
• Khả năng chống bụi tốt: Thiết kế đầu nối giúp bảo vệ bề mặt quang tốt hơn
• Chi phí thấp hơn: Đầu nối SC thường có giá thành thấp hơn so với một số loại đầu nối khác
• Tương thích cao: Được sử dụng rộng rãi trong các thiết bị viễn thông và hệ thống công nghiệp chuyên dụng

Lợi ích vượt trội

• Tiết kiệm chi phí hạ tầng: Giảm 50% lượng cáp quang cần thiết nhờ công nghệ 1 sợi quang
• Tương thích với hạ tầng hiện có: Đầu kết nối SC phù hợp với các thiết bị viễn thông và hệ thống cáp quang truyền thống
• Phạm vi truyền dẫn xa: Khoảng cách lên đến 20km cho phép kết nối giữa các cơ sở xa nhau
• Hiệu năng ổn định: Đảm bảo băng thông 155 Mbps ổn định cho các ứng dụng viễn thông và công nghiệp
• Độ tin cậy cao: Công nghệ laser cao cấp với bước sóng 1550nm cho phép truyền tín hiệu khoảng cách xa
• Chi phí hiệu quả: Giải pháp kết nối khoảng cách xa với chi phí hợp lý cho các ứng dụng đặc thù
• An toàn dữ liệu: Kết nối quang học riêng biệt giúp tăng cường bảo mật và giảm thiểu nguy cơ rò rỉ thông tin
• Triển khai đơn giản: Dễ dàng cài đặt và cấu hình, không yêu cầu thiết bị chuyên dụng phức tạp

Tính năng DDM nâng cao

Module quang APTEK APS1015-20-SC được trang bị công nghệ Digital Diagnostic Monitoring (DDM), cho phép:

• Giám sát nhiệt độ hoạt động của module theo thời gian thực
• Theo dõi điện áp nguồn cấp, phát hiện bất thường về nguồn
• Đo dòng điện laser phát, cảnh báo khi tiêu thụ bất thường
• Giám sát công suất phát, đảm bảo chất lượng tín hiệu đầu ra
• Theo dõi công suất thu, phát hiện suy hao đường truyền
• Cảnh báo khi các thông số vượt ngưỡng an toàn
• Hỗ trợ bảo trì dự phòng, giúp phát hiện sớm các vấn đề tiềm ẩn
• Tối ưu hóa hiệu suất mạng thông qua điều chỉnh dựa trên dữ liệu thực tế

Hướng dẫn triển khai và cấu hình

Để triển khai thành công hệ thống truyền dẫn 155Mbps khoảng cách xa với module APTEK APS1015-20-SC, cần tuân thủ các nguyên tắc sau:

1. Đảm bảo sử dụng đúng cặp module: Tại điểm A sử dụng APS1015-20-SC (TX: 1550nm/RX: 1310nm) và tại điểm B sử dụng APS1013-20-SC (TX: 1310nm/RX: 1550nm)
2. Sử dụng cáp quang single-mode (SMF) G.652 hoặc cao hơn với đầu kết nối SC
3. Kiểm tra độ sạch của đầu connector SC trước khi lắp vào module
4. Đảm bảo thiết bị mạng hoặc thiết bị đầu cuối hỗ trợ giao diện SFP 155Mbps
5. Lắp module vào khe cắm SFP khi thiết bị đã tắt nguồn hoặc sử dụng tính năng hot-swap
6. Kết nối cáp quang đúng chiều, đảm bảo đầu TX và RX được nối đúng
7. Bật nguồn thiết bị và kiểm tra đèn báo hiệu trên module để xác nhận kết nối thành công
8. Với khoảng cách lên đến 20km, nên kiểm tra đặc biệt kỹ lưỡng các đầu nối và mối hàn cáp quang
9. Sử dụng công cụ quản lý mạng để kiểm tra các thông số DDM và xác nhận chất lượng đường truyền

So sánh giữa module 155Mbps và 1.25Gbps

Các trường hợp sử dụng thực tế

• Nhà cung cấp dịch vụ viễn thông: Kết nối backbone cho mạng lưới SDH/SONET
• Hệ thống điều khiển công nghiệp: Kết nối giữa các thiết bị điều khiển trong nhà máy hoặc khu công nghiệp
• Mạng ATM: Kết nối giữa các node ATM trong mạng lưới ngân hàng và tài chính
• Hệ thống giám sát an ninh: Truyền tải video từ camera giám sát khoảng cách xa về trung tâm điều khiển
• Thiết bị y tế: Kết nối giữa các thiết bị chẩn đoán hình ảnh trong bệnh viện
• Hệ thống điều khiển giao thông: Kết nối giữa các trung tâm điều khiển và thiết bị đầu cuối
• Hệ thống điện lực: Monitoring và điều khiển từ xa các trạm biến áp và thiết bị phân phối điện
• Tích hợp với thiết bị SDH/SONET: Kết nối với thiết bị viễn thông đặc thù đã triển khai từ trước

Ưu điểm vượt trội của module APTEK

• Chất lượng đáng tin cậy: Sản phẩm được kiểm tra nghiêm ngặt trước khi xuất xưởng
• Thiết kế tối ưu cho thị trường Việt Nam: Phù hợp với điều kiện khí hậu nhiệt đới và môi trường công nghiệp Việt Nam
• Độ tin cậy cao: Tỷ lệ lỗi thấp và tuổi thọ cao hơn các module thông thường
• Đa dạng loại kết nối: Hỗ trợ cả đầu kết nối SC và LC, đáp ứng linh hoạt nhu cầu khách hàng
• Khả năng tương thích rộng: Hoạt động ổn định với thiết bị từ nhiều nhà sản xuất
• Giá thành cạnh tranh: Chi phí hợp lý với chất lượng tương đương các thương hiệu quốc tế
• Hỗ trợ kỹ thuật tại Việt Nam: Dễ dàng được tư vấn và hỗ trợ khi cần thiết

Yêu cầu hệ thống

• Thiết bị đầu cuối hỗ trợ giao diện SFP 155Mbps (OC-3/STM-1)
• Cáp quang single-mode (SMF) G.652 hoặc cao hơn với đầu kết nối SC
• Hệ thống làm mát phù hợp trong tủ rack để đảm bảo nhiệt độ hoạt động tối ưu
• Phần mềm quản lý mạng hỗ trợ giám sát DDM (tùy chọn)
• Hệ thống nguồn điện ổn định, UPS để đảm bảo hoạt động liên tục
• Bộ bảo vệ đầu connector SC khi không sử dụng để tránh bụi bẩn và hư hỏng

Cam kết chất lượng

• Sản phẩm chính hãng APTEK 100%
• Bảo hành chính thức theo chính sách của nhà sản xuất
• Đội ngũ kỹ thuật hỗ trợ chuyên nghiệp
• Giao hàng trong ngày tại nội thành các thành phố lớn
• Tư vấn giải pháp tối ưu phù hợp với nhu cầu cụ thể của khách hàng
• Hỗ trợ kỹ thuật 24/7 cho khách hàng doanh nghiệp
• Chính sách đổi mới trong vòng 7 ngày nếu phát hiện lỗi từ nhà sản xuất

Nâng cao hiệu suất mạng và hệ thống viễn thông với Module quang APTEK APS1015-20-SC – giải pháp kết nối quang học tốc độ 155 Mbps, khoảng cách xa lên đến 20km, sử dụng công nghệ 1 sợi quang tiết kiệm với đầu kết nối SC phổ biến, đáp ứng hoàn hảo cho các ứng dụng SDH/SONET, ATM và hệ thống công nghiệp đặc thù. Phân phối bởi Mạng Thành Công, Module quang SFP APTEK.
