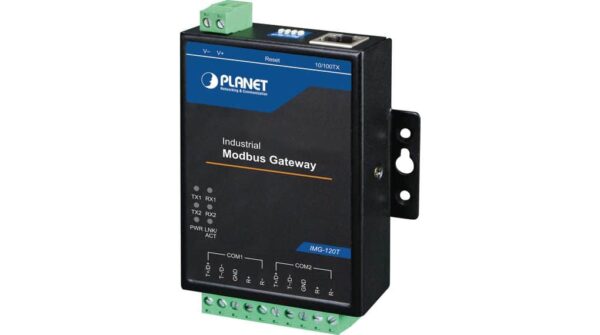

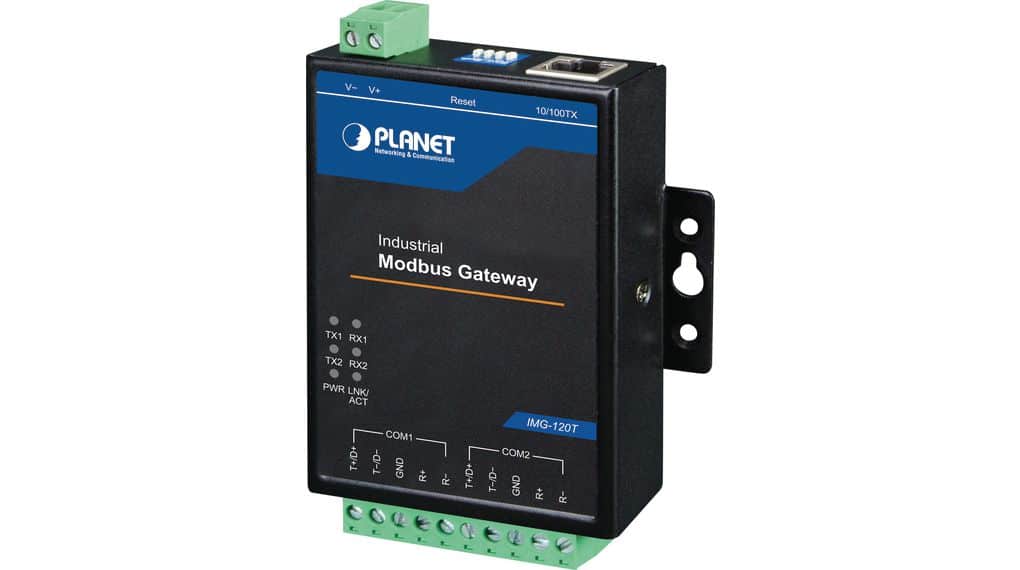

IMG-120T – Cổng Modbus công nghiệp 2-cổng RS422/485

Giải pháp tiết kiệm tích hợp mạng công nghiệp Modbus TCP / RTU / ASCII

PLANET đã bổ sung Giao thức Modbus công nghiệp TCP / IP vào cổng Modbus RS422 / 485 Công nghiệp IMG-120T, một sản phẩm cấp quản lý công nghiệp đi kèm với hệ thống SCADA / HMI và các hệ thống thu thập dữ liệu khác trên sàn nhà máy. Hơn nữa, mạng IT SNMP phục vụ công nghiệp có thể được nâng cấp thành mạng tự động hóa công nghiệp Modbus TCP / IP mà không gặp bất kỳ khó khăn nào và không phải trả thêm chi phí. IMG-120T cung cấp giải pháp kết nối mạng linh hoạt cho môi trường tự động hóa công nghiệp. PLANET IMG-120T là cầu nối chuyển đổi giữa giao thức Modbus TCP / IP và giao thức Modbus RTU / ASCII . Nó có thể hoạt động trong phạm vi nhiệt độ rộng từ -40 đến 75 độ C và vỏ kim loại chuẩn IP40 nhỏ gọn nhưng chắc chắn.

Cầu chuyển đổi giúp truyền tải thuận tiện hơn.

Là cầu chuyển đổi, IMG-120T giao tiếp tốt giữa bất kỳ thiết bị công nghiệp nào với giao thức Modbus RTU / ASCII và máy trạm quản trị viên chạy giao thức Modbus TCP / IP .Giao diện nối tiếp RS422 / 485 của IMG-120T cung cấp chế độ hoạt động Modbus RTU / ASCII và các tùy chọn tốc độ truyền khác nhau để đáp ứng nhu cầu tích hợp giữa giao thức Modbus TCP / IP, Modbus RTU Master / giao thức Slave và giao thức Modbus ASCII Master / Slave.

Ưu điểm việc có IMG-120T là hỗ trợ người dùng xây dựng môi trường công nghiệp giữa giao thức TCP / IP Modbus và giao thức Modbus RTU / ASCII dễ dàng, do đó cung cấp giải pháp ứng dụng cho thiết bị điều khiển công nghiệp không có cổng Ethernet. Do đó, thiết bị điều khiển công nghiệp chỉ có thể điều khiển thông qua một trạm làm việc công nghiệp PC hoặc bảng điều khiển công nghiệp. Ngoài ra, sự tích hợp hiệu quả của các thiết bị Ethernet Modbus, thiết bị nối tiếp Modbus hoặc đa Modbus master / slave trong một mạng lai công nghiệp mang lại những điều sau đây:

• Chế độ chính hỗ trợ tối đa 32 yêu cầu kết nối TCP phụ thuộc
• Chế độ nô lệ hỗ trợ tối đa 16 kết nối chính TCP

Quản lý từ xa

IMG-120T làm cho thiết bị công nghiệp Modbus RTU / ASCII kết nối được trở thành các thiết bị dựa trên IP và có thể kết nối với mạng TCP / IP Modbus thông qua giao diện nối tiếp R422 / 485 và cổng Ethernet RJ45 10/100 GB. Nó cung cấp một giao diện quản lý web từ xa và telnet để quản lý mạng từ xa hiệu quả. IMG-120T cũng cung cấp công cụ tiện ích cổng Modbus PLANET và hỗ trợ tiện ích PLANET Smart Discovery để giúp quản trị mạng dễ dàng lấy thông tin địa chỉ IP con hiện tại hoặc thay đổi cài đặt địa chỉ IP con của IMG-120T.

Giám sát trạng thái cổng nối tiếp Modbus

IMG-120T hiển thị chi tiết về tổng số byte được truyền và nhận trên giao diện nối tiếp RS422 / 485 và tổng số khung hình chi tiết được truyền và nhận trên giao diện quản lý web / telnet từ xa. Chức năng này cho phép quản trị viên mạng kiểm tra trạng thái và số liệu thống kê của IMG-120T thông qua giao diện nối tiếp duy nhất RS422 / 485.

Hiệu suất ổn định trong thiết kế môi trường phần cứng

IMG-120T cung cấp một mức độ miễn nhiễm cao chống nhiễu điện từ và các vụ nổ điện nặng thường được tìm thấy trên sàn nhà máy hoặc trong tủ điều khiển giao thông lề đường. Nhiệt độ hoạt động của nó từ -40 đến 75 độ C cho phép IMG-120T hoạt động được trong hầu hết mọi môi trường khó khăn.

IMG-120T được trang bị vỏ kim loại IP40 nhỏ gọn cho phép gắn trên tường để sử dụng không gian tủ một cách hiệu quả. IMG-120T cũng cung cấp nguồn cung cấp điện tích hợp với điện áp dao động rộng (9 đến 48V DC) lý tưởng cho hoạt động trên toàn thế giới với các ứng dụng sẵn sàng cao.

Mô hình ứng dụng

Nhiều Modbus TCP/IP chính cho RTU/ASCII Slaves

Đặc tính kỹ thuật

Giao diện nối tiếp

• Hai cổng RS422 / 485 với khối đầu cuối 5 tiếp điểm
• Chi phí hiệu quả cho RS422 / RS485 với ứng dụng Fast Ethernet 10/100BASE-TX
• Hỗ trợ 4 dây RS485 hoặc2 dây RS485 với khối đầu cuối 5 tiếp điểm
• Tốc độ truyền 300bps / 115200bps và không chặn truyền tải

Giao diện Ethernet

• Phù hợp theo chuẩn IEEE 802.3, IEEE 802.3u 10 / 100BASE-TX
• Hỗ trợ cổng RJ45 10 / 100BASE-TX với khoảng cách lên tới 100m

Chức năng quản lý

• Giao diện web dựa trên IP tích hợp và giao diện telnet cho quản lý từ xa
• Giao thức phần mềm hỗ trợ Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP và DNS
• Hỗ trợ RTU Master, RTU Slave, ASCII Master, và ASCII Slave chế độ thông qua giao diện quản lý
• Chế độ chính hỗ trợ 32 yêu cầu kết nối TCP phụ thuộc
• Chế độ phụ thuộc hỗ trợ 16 kết nối chính TCP
• Hỗ trợ địa chỉ IP và chức năng lọc địa chỉ MAC
• Tiện ích Modbus Gateway của PLANET để tìm thiết bị khách trên mạng và cài đặt địa chỉ IP con liên quan, để đặt lại về chức năng mặc định của nhà máy
• Tiện ích PLANET Smart Discovery tự động tìm các thiết bị khách trên mạng
• Nâng cấp và khôi phục cấu hình / khôi phục cấu hình chương trình cơ sở qua giao thức HTTP

Phần cứng

• Các đèn báo LED cho chẩn đoán hệ thống, mạng và cổng RS422 / 485
• Công tắc DIP trên bảng phía trên để đặt lại về mặc định của nhà máy
• Bộ giá treo tường

Hộp công nghiệp và cài đặt

• Vỏ kim loại IP40 kiểu Wallmount
• Đầu nối 2 đầu tiếp xúc trên bảng trên cùng của Cổng Modbus công nghiệp được sử dụng cho đầu vào nguồn DC (9-48V)

Nhiệt độ hoạt động -40 đến 75 độ C
