Cách đọc trace OTDR chi tiết và nhận biết lỗi suy hao
Trace OTDR là gì?
Trace OTDR là biểu đồ suy hao (dB) theo khoảng cách (km) mà máy OTDR (Optical Time-Domain Reflectometer) dựng lên sau khi đo. Máy phát một xung ánh sáng vào sợi quang, sau đó thu lại ánh sáng phản xạ và tán xạ ngược (backscatter) dội về theo thời gian, rồi chuyển đổi thành đường cong hiển thị trên màn hình.
- Trục dọc: mức suy hao tính bằng dB.
- Trục ngang: khoảng cách tính bằng km, quy đổi từ thời gian ánh sáng đi và về trong sợi.
- Đường trace càng đi xuống dần theo chiều ngang thể hiện năng lượng ánh sáng giảm khi truyền đi xa.
Hiểu đúng bản chất này là nền tảng để đọc mọi chi tiết còn lại trên trace.
Trục ngang và trục dọc trên trace thể hiện gì?
Trục dọc là suy hao tín hiệu (dB), trục ngang là khoảng cách (km) — và khoảng cách này được máy tính ra từ vận tốc ánh sáng trong sợi, không đo trực tiếp bằng thước.
- Máy đo thời gian tín hiệu phản xạ quay về, rồi nhân với vận tốc ánh sáng trong sợi để ra khoảng cách.
- Vận tốc này phụ thuộc chỉ số khúc xạ (IOR – Index of Refraction) của sợi quang, phải cài đặt đúng trước khi đo.
- Nếu cài sai IOR, khoảng cách hiển thị trên trace sẽ lệch so với thực tế, dù hình dạng trace vẫn đúng.
Vì vậy trước khi đo, cần kiểm tra IOR trên máy khớp với loại sợi đang thi công.

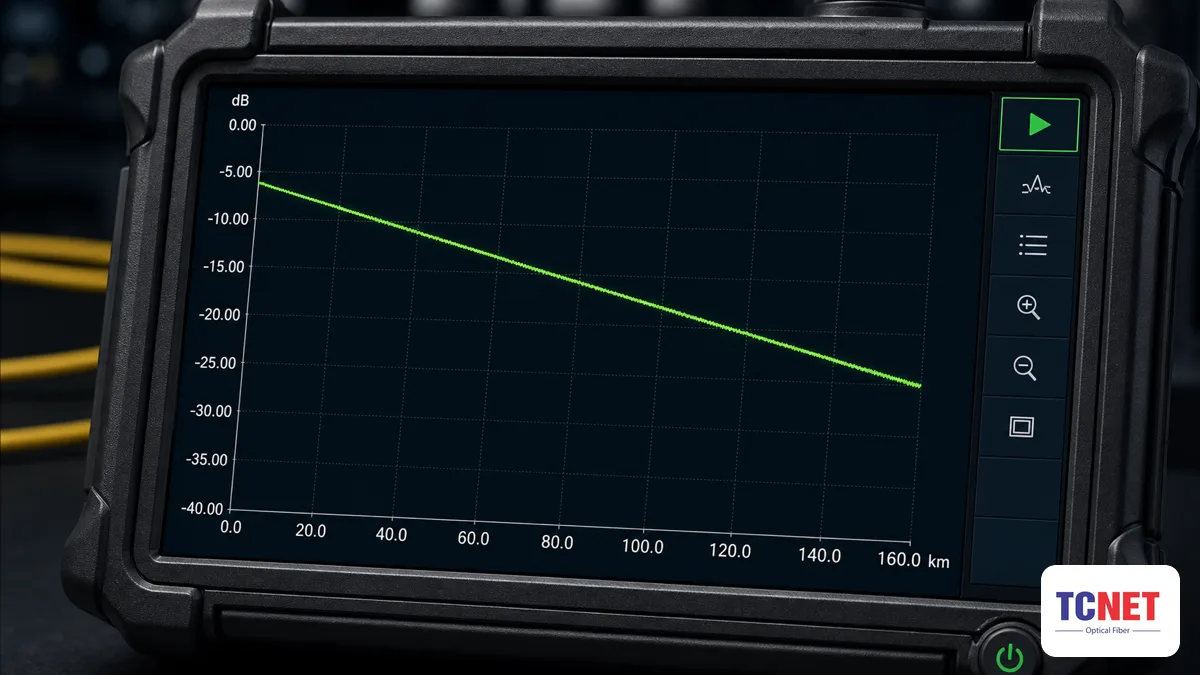

Đường trace bình thường có hình dạng như thế nào?
Một tuyến sợi quang tốt cho ra đường trace dốc thoải, đều đặn, đi xuống dần theo khoảng cách mà không có điểm gãy hay nhảy bất thường.
- Độ dốc này chính là mức suy hao trên mỗi km (dB/km) của sợi.
- Với sợi G.652 ở bước sóng 1550nm, mức suy hao tham khảo thường quanh 0.2 dB/km — con số thực tế còn tùy chất lượng sợi, mối hàn và điều kiện thi công.
- Nếu đoạn nào có độ dốc bất thường (dốc hơn hẳn hoặc phẳng bất thường) cần kiểm tra kỹ đoạn đó.
Đường trace càng thẳng, càng ít điểm gãy thì tuyến càng ổn định — đây là hình ảnh tham chiếu để so sánh khi phát hiện lỗi.
Các loại sự kiện trên trace và ý nghĩa suy hao
Mỗi dạng bất thường trên trace tương ứng với một loại sự kiện vật lý cụ thể trên tuyến sợi, và không phải bất thường nào cũng là lỗi thật.
| Dạng hiển thị trên trace | Sự kiện tương ứng | Ý nghĩa / cách xử lý |
|---|---|---|
| Đường dốc thoải, đều đặn | Suy hao bình thường theo chiều dài sợi | Tuyến ổn định, không cần can thiệp |
| Điểm gãy đột ngột xuống (sụt mạnh) | Mối hàn hoặc connector suy hao lớn | Nghi lỗi, cần kiểm tra lại mối hàn/đầu nối tại vị trí đó |
| Điểm nhảy vọt lên trên đường nền (spike dương, “gainer”) | Ghép nối 2 sợi có chỉ số khúc xạ khác nhau | Không hẳn là lỗi thật, nên đo 2 chiều để xác nhận |
| Đỉnh phản xạ cao dựng đứng (reflective peak) | Connector, đầu cáp hở, hoặc cuối sợi (end of fiber) | Sau điểm này trace rơi về sàn nhiễu (noise floor) |
| Trace dừng đột ngột kèm đỉnh phản xạ mạnh rồi rơi thẳng xuống | Đứt cáp hoàn toàn tại vị trí đó | Không còn tín hiệu phía sau, cần xử lý khẩn cấp |
Nắm được bảng đối chiếu này giúp kỹ thuật viên phân biệt nhanh giữa sự kiện bình thường trong thi công (mối hàn, connector) và sự kiện thật sự là lỗi.

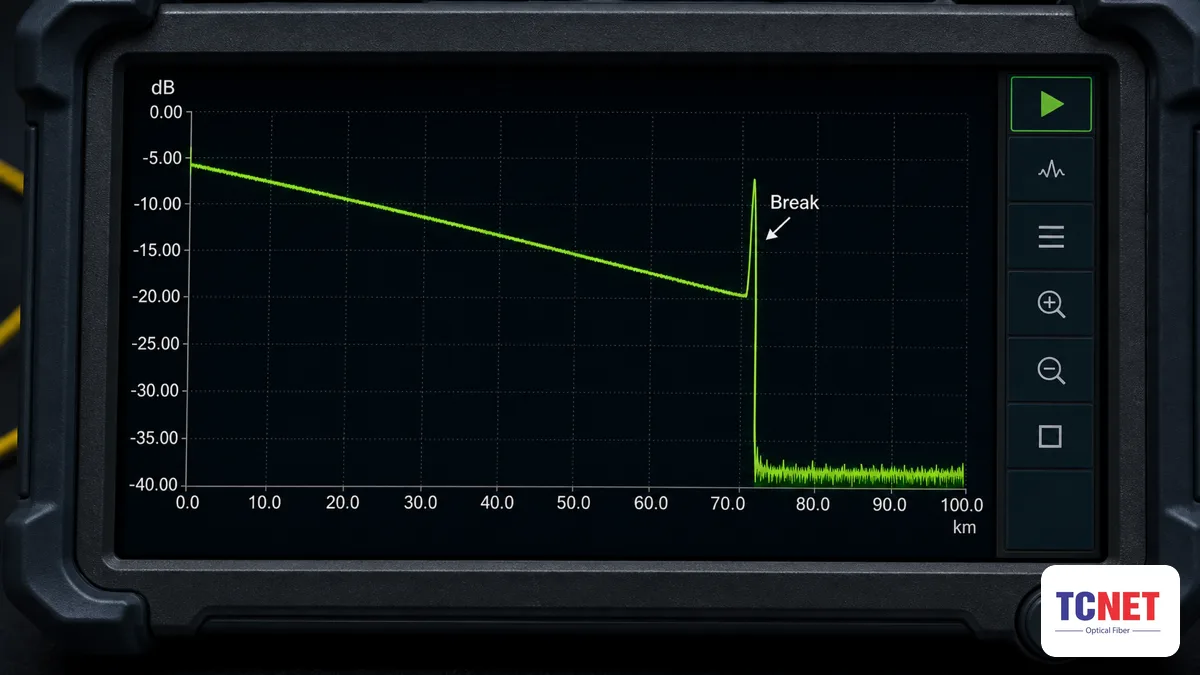

Làm sao nhận biết cáp bị đứt hoàn toàn trên trace?
Cáp đứt hoàn toàn thể hiện trên trace bằng một đỉnh phản xạ mạnh xuất hiện đột ngột, ngay sau đó đường trace rơi thẳng xuống sàn nhiễu và không còn tín hiệu.
- Khác với connector hở (cũng có đỉnh phản xạ) — điểm đứt cáp thường nằm ở khoảng cách bất thường so với thiết kế tuyến, không trùng vị trí mối nối/măng xông đã biết.
- Sau đỉnh phản xạ này, hoàn toàn không còn phần trace nào phía sau — vì ánh sáng không truyền tiếp được nữa.
- Khoảng cách hiển thị tại đỉnh phản xạ chính là khoảng cách gần đúng đến điểm đứt, tính từ đầu đo.
Đây là thông tin quan trọng nhất để cử người ra đúng vị trí sửa chữa thay vì dò cả tuyến.
Vùng chết (dead zone) trên trace là gì?
Vùng chết là khoảng ngay sau đầu kết nối OTDR với sợi quang, nơi các sự kiện nằm quá gần nhau khó phân biệt rạch ròi trên trace.
- Trong vùng chết, một mối hàn hoặc connector suy hao lớn có thể bị “che” bởi ảnh hưởng của chính đầu kết nối OTDR.
- Cách xử lý phổ biến là dùng dây nhảy mồi (launch cable) gắn thêm vào trước đoạn cần đo, để đẩy vùng chết ra khỏi phạm vi tuyến thực tế cần khảo sát.
- Nhờ đó các sự kiện ở đầu tuyến (mối hàn đầu tiên, connector đầu tiên) mới được đọc chính xác trên trace.
Bỏ qua vùng chết là nguyên nhân phổ biến khiến kết quả đo bị sai lệch ở đoạn đầu tuyến, nhất là các tuyến ngắn.

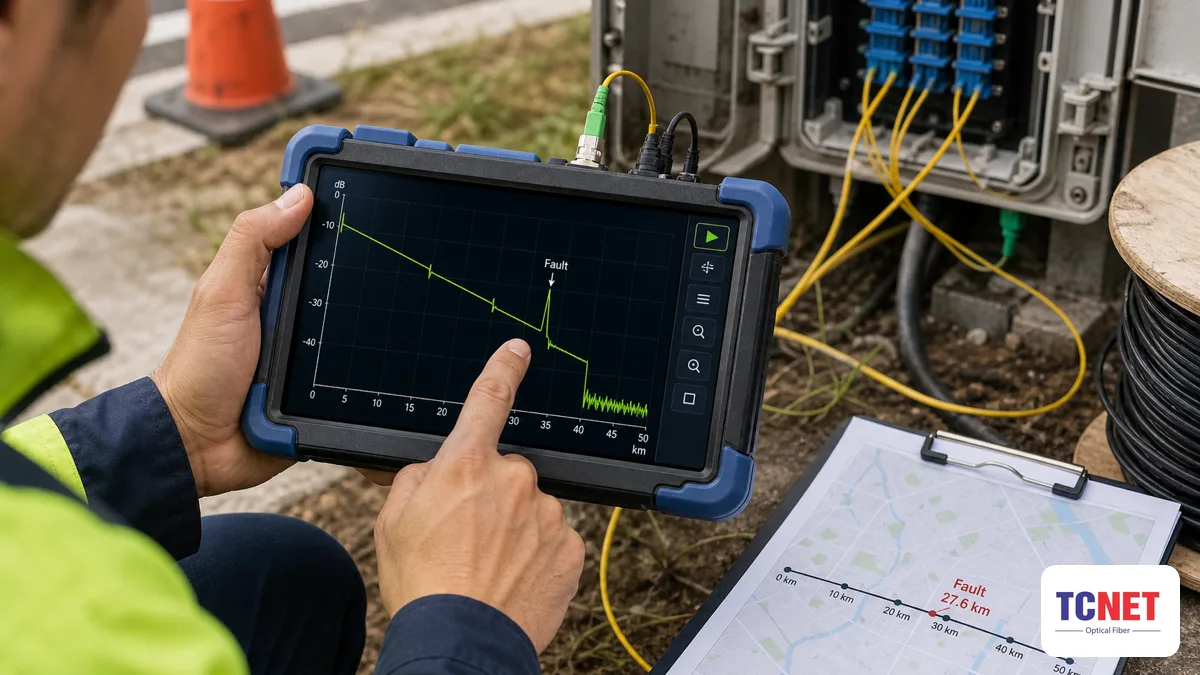

Đọc trace OTDR ứng dụng thế nào trong thực tế?
Đọc trace OTDR chủ yếu phục vụ hai việc: nghiệm thu tuyến mới thi công và định vị chính xác điểm sự cố khi tuyến đang khai thác gặp lỗi.
- Khi nghiệm thu, trace thực đo được so sánh với thiết kế tuyến (số mối hàn, khoảng cách các măng xông, suy hao tổng dự kiến) để xác nhận thi công đúng chuẩn.
- Khi tuyến gặp lỗi (mất tín hiệu, suy hao tăng), đọc trace giúp xác định khoảng cách chính xác đến điểm sự cố, thay vì phải dò kiểm cả tuyến dài.
- Trong nhiều trường hợp, kỹ thuật viên còn dùng thêm máy đo công suất quang song song với OTDR để đối chiếu mức suy hao tổng thực tế của tuyến, bên cạnh việc xem chi tiết từng điểm sự kiện trên trace.
Kết hợp đọc trace đúng cách với dữ liệu đo bổ sung giúp việc nghiệm thu và xử lý sự cố nhanh và chính xác hơn.
Câu hỏi thường gặp
Trace OTDR khác gì so với đo bằng máy đo công suất quang?
Trace OTDR cho thấy chi tiết từng sự kiện (mối hàn, connector, điểm đứt) theo từng vị trí trên tuyến, còn máy đo công suất quang chỉ cho một con số suy hao tổng của cả tuyến — hai phép đo này bổ sung cho nhau khi khảo sát tuyến.
Vì sao trace lại có điểm nhảy lên cao (gainer) thay vì đi xuống như suy hao thông thường?
Hiện tượng này xảy ra khi 2 đoạn sợi được ghép nối có chỉ số khúc xạ khác nhau, khiến trace hiển thị như suy hao âm tại điểm đó. Đây không hẳn là lỗi thật, nên cần đo lại theo chiều ngược lại để xác nhận.
Làm sao biết chính xác vị trí cáp bị đứt qua trace OTDR?
Tại vị trí đứt, trace xuất hiện một đỉnh phản xạ mạnh rồi rơi thẳng xuống sàn nhiễu, không còn tín hiệu phía sau. Khoảng cách hiển thị tại đỉnh phản xạ đó chính là khoảng cách gần đúng đến điểm đứt.
Vùng chết (dead zone) ảnh hưởng gì đến kết quả đo và khắc phục thế nào?
Vùng chết nằm ngay sau đầu kết nối OTDR, khiến các sự kiện quá gần nhau khó phân biệt. Dùng dây nhảy mồi (launch cable) để đẩy vùng chết ra khỏi đoạn tuyến cần đo là cách xử lý phổ biến.
Chỉ số khúc xạ (IOR) ảnh hưởng thế nào đến khoảng cách đọc được trên trace?
Trục ngang của trace được tính từ thời gian ánh sáng đi-về nhân với vận tốc ánh sáng trong sợi, mà vận tốc này phụ thuộc IOR đã cài đặt. Cài sai IOR sẽ khiến khoảng cách hiển thị bị lệch so với thực tế, dù hình dạng các sự kiện trên trace vẫn giữ nguyên.
Với tuyến liên tỉnh dài, việc đo OTDR chỉ là một phần trong quy trình quản lý tổng thể — xem thêm quản lý tuyến cáp quang dài như thế nào cho hiệu quả.
Đọc đúng trace OTDR là kỹ năng nền tảng giúp nghiệm thu tuyến chuẩn xác và xử lý sự cố nhanh chóng, tiết kiệm thời gian dò tìm. Nếu cần tư vấn thêm về thiết bị đo kiểm quang hoặc hỗ trợ kỹ thuật khi đọc trace thực tế, liên hệ TCNET qua Hotline/Zalo 028.6285.0999 để được hỗ trợ trực tiếp.
