Dynamic range trong truyền dẫn quang là gì và ứng dụng
Dynamic range trong truyền dẫn quang là gì?
Dynamic range (dải động) trong truyền dẫn quang là khoảng công suất quang (tính bằng dB) mà một thiết bị có thể hoạt động đúng — từ mức tín hiệu yếu nhất chấp nhận được đến mức mạnh nhất không gây lỗi. Đây là khái niệm xuất hiện ở hai ngữ cảnh khác nhau: tại đầu thu quang (SFP/module thu) và tại máy đo OTDR. Hiểu đúng ngữ cảnh giúp chọn thiết bị và thi công tuyến quang chuẩn.
Bài viết dưới đây tách bạch hai ý nghĩa này, kèm cách áp dụng thực tế khi triển khai và đo kiểm tuyến FTTH, backbone hay mạng nội bộ doanh nghiệp.
Dynamic range ở đầu thu quang (SFP) nghĩa là gì?

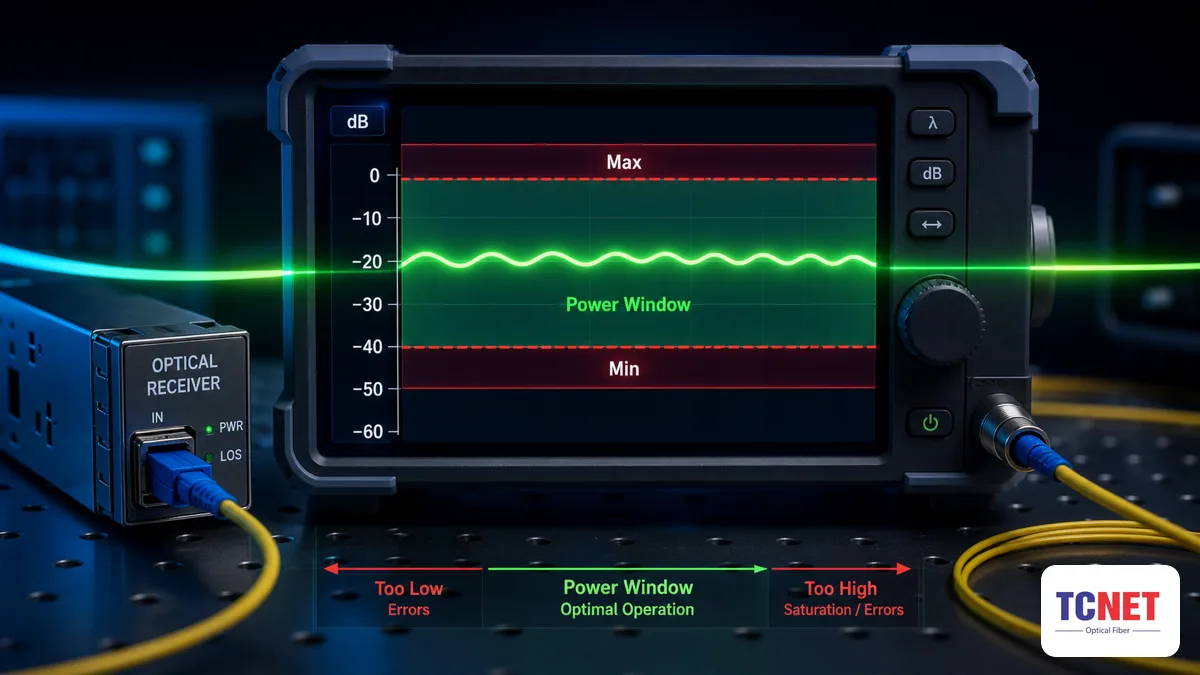

Ở đầu thu, dynamic range là khoảng công suất quang mà bộ thu chấp nhận được, bằng ngưỡng bão hòa (overload) trừ đi độ nhạy thu (sensitivity), đơn vị dB. Tín hiệu đến đầu thu phải nằm trong dải này thì link mới ổn định.

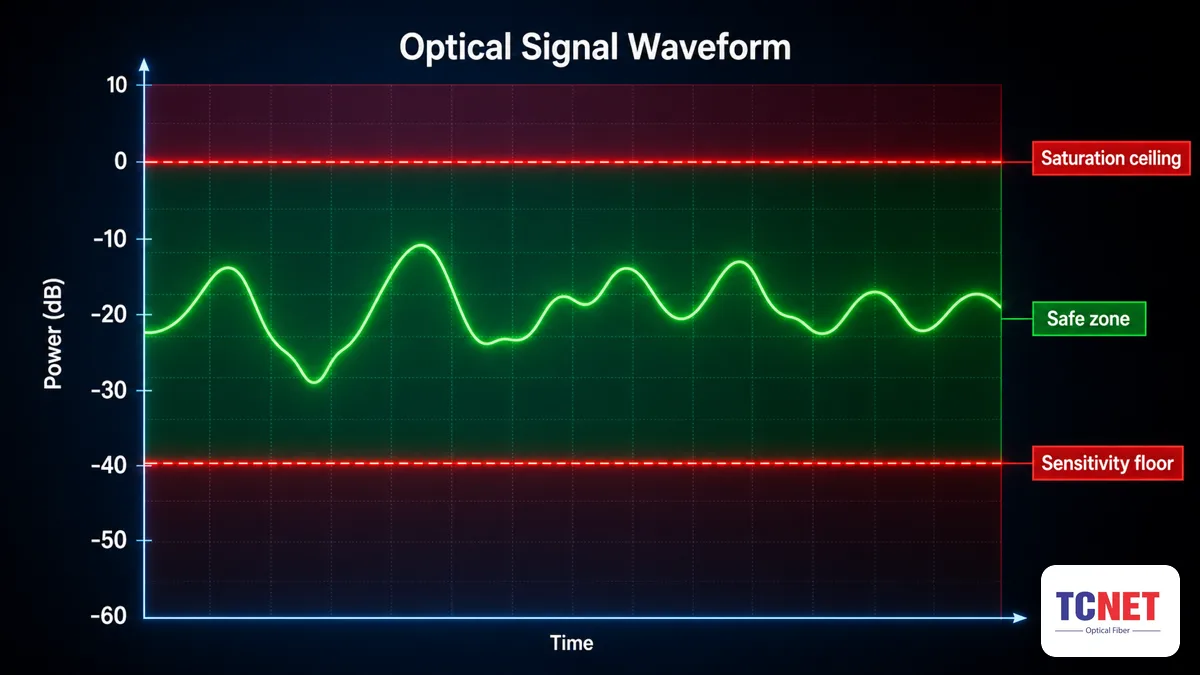

Hai biên của dải động đầu thu:
- Độ nhạy thu (sensitivity): mức công suất thấp nhất (dBm) mà đầu thu còn giải mã đúng. Tín hiệu yếu hơn ngưỡng này → mất link, lỗi bit tăng.
- Ngưỡng bão hòa (overload): mức công suất cao nhất (dBm) đầu thu chịu được. Tín hiệu mạnh hơn → photodiode bão hòa, méo tín hiệu, cũng gây lỗi.
Ví dụ tham khảo (tùy model): một module có sensitivity −23 dBm và overload −3 dBm thì dynamic range ≈ 20 dB. Chốt lại: công suất tới đầu thu phải nằm gọn giữa hai ngưỡng này.
Dynamic range ở máy đo OTDR khác gì với SFP?
Ở máy đo OTDR, dynamic range là khả năng đo tuyến dài — dynamic range (dB) càng lớn thì máy đo được sợi quang càng xa và qua càng nhiều mối hàn/connector trước khi tín hiệu phản xạ tắt dưới nền nhiễu. Đây không phải khoảng công suất đầu thu như SFP, mà là “tầm với” của phép đo.
Nói cách khác:
- Dynamic range OTDR lớn → đo được tuyến trục dài hàng chục km, nhiều điểm nối.
- Dynamic range OTDR nhỏ → chỉ phù hợp tuyến ngắn trong tòa nhà, campus.
Chốt: cùng một chữ “dynamic range” nhưng SFP nói về dải công suất thu, còn OTDR nói về tầm đo theo chiều dài tuyến.
Bảng so sánh dynamic range: SFP và OTDR
Để tránh nhầm lẫn, bảng dưới đối chiếu trực tiếp hai ngữ cảnh dynamic range trong truyền dẫn quang. Các con số chỉ mang tính tham khảo và thay đổi tùy model, tùy hãng.
| Tiêu chí | Dynamic range ở đầu thu (SFP) | Dynamic range ở máy đo OTDR |
|---|---|---|
| Ý nghĩa | Khoảng công suất quang thu chấp nhận được | Khả năng đo tuyến dài, nhiều mối hàn |
| Công thức/bản chất | Overload − Sensitivity | Chênh lệch giữa mức phát và nền nhiễu đo được |
| Đơn vị | dB (giới hạn theo dBm) | dB |
| Giá trị lớn có lợi khi | Tuyến có suy hao biến động, cần dư dải | Tuyến trục dài, nhiều điểm nối |
| Giá trị tham khảo | ~15–25 dB (tùy model) | ~25–45 dB (tùy model) |
| Rủi ro khi vượt biên | Yếu → mất link; mạnh → bão hòa | Không đủ tầm → không thấy cuối tuyến |
Ghi nhớ: SFP quan tâm tín hiệu đang nằm trong dải, còn OTDR quan tâm đủ tầm để nhìn hết tuyến.
Điều gì xảy ra khi tín hiệu ra ngoài dải động đầu thu?
Khi công suất tới đầu thu vượt khỏi dynamic range, link sẽ lỗi theo hai hướng ngược nhau: quá mạnh gây bão hòa, quá yếu gây mất tín hiệu. Cả hai đều làm tăng lỗi bit, chập chờn hoặc mất kết nối hoàn toàn.
- Tín hiệu quá mạnh (thường ở tuyến ngắn): hai thiết bị đặt gần nhau, suy hao ít nên công suất tới đầu thu vượt ngưỡng overload → cần chèn bộ suy hao quang (attenuator) để kéo tín hiệu về dải.
- Tín hiệu quá yếu (tuyến dài, nhiều mối nối): suy hao lớn khiến công suất tụt dưới sensitivity → xem lại mối hàn, connector bẩn, chọn module có độ nhạy tốt hơn hoặc có budget cao hơn.
Chốt: đo công suất thực tế bằng máy đo công suất quang rồi so với thông số dynamic range của module để biết cần suy hao hay cần tăng độ nhạy.

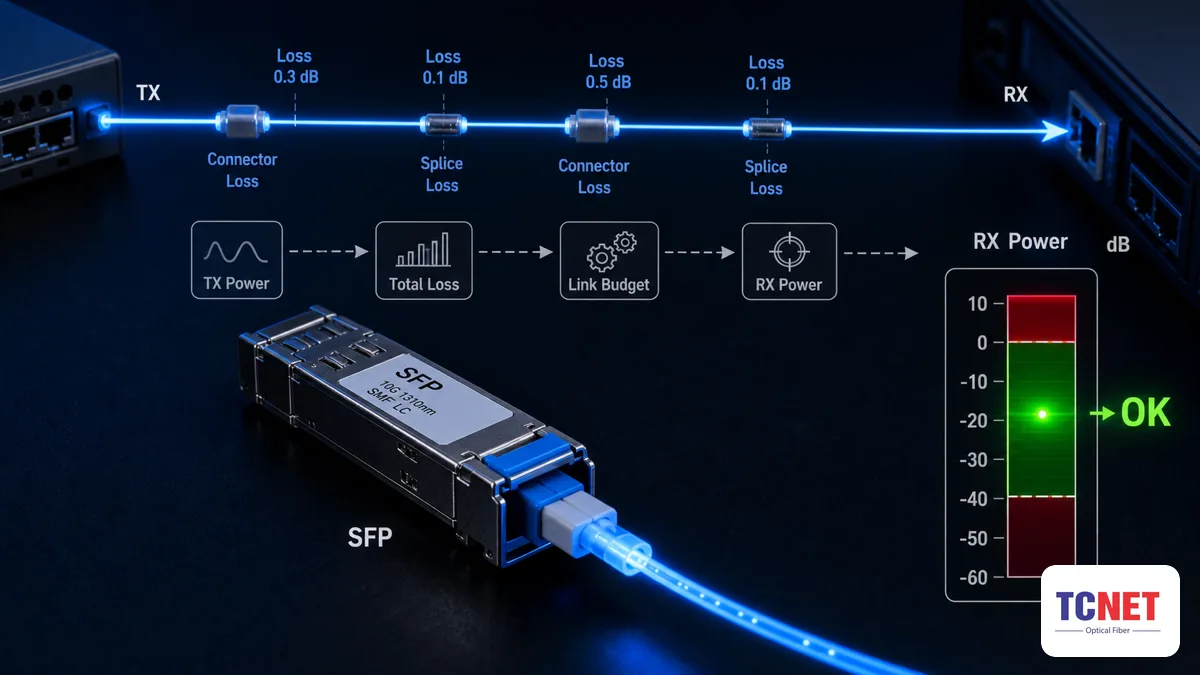

Ứng dụng: chọn SFP theo dải động cho tuyến
Khi chọn module quang SFP, hãy so công suất dự kiến tới đầu thu với dynamic range của module để đảm bảo tín hiệu luôn nằm trong dải trên toàn vòng đời tuyến. Đây là bước quyết định link chạy ổn định hay chập chờn.
Các bước thực tế:
- Tính tổng suy hao tuyến: chiều dài sợi × hệ số suy hao + suy hao mối hàn + connector.
- Lấy công suất phát trừ tổng suy hao → công suất ước tính tới đầu thu.
- Kiểm tra giá trị này nằm giữa sensitivity và overload của module.
- Chừa dư (margin) vài dB cho lão hóa sợi, bẩn connector theo thời gian.
Bạn có thể tham khảo dải module quang SFP với nhiều mức công suất và khoảng cách khác nhau để chọn đúng loại cho từng tuyến. Chốt: chọn SFP là chọn module có dynamic range phủ được điều kiện suy hao thực tế của tuyến.
Ứng dụng: chọn OTDR theo dynamic range và dùng attenuator
Với máy đo OTDR, hãy chọn dynamic range đủ lớn hơn tổng suy hao tuyến để nhìn rõ cả điểm cuối; còn với SFP tuyến ngắn, dùng attenuator để đưa tín hiệu về dải. Đây là hai thao tác thực tế thường gặp nhất khi thi công.
Nguyên tắc chọn OTDR (tham khảo, tùy model):
- Dynamic range OTDR nên dư ít nhất vài dB so với tổng suy hao tuyến cần đo.
- Tuyến FTTH nội đô, campus: dynamic range vừa phải là đủ.
- Tuyến trục liên tỉnh, nhiều mối hàn: ưu tiên OTDR dynamic range cao.
Về attenuator, dùng khi hai thiết bị quá gần nhau khiến đầu thu bão hòa: chọn mức suy hao (dB) sao cho công suất tới đầu thu tụt xuống giữa dải động. Chốt: OTDR cần dư tầm để đo, còn attenuator cần đúng mức để không thu quá mạnh cũng không quá yếu.
Câu hỏi thường gặp
Dynamic range và budget quang (link budget) có phải là một không?
Không. Link budget là tổng suy hao cho phép giữa phát và thu, còn dynamic range đầu thu là khoảng công suất bộ thu chấp nhận được. Hai chỉ số liên quan nhau nhưng khác định nghĩa; khi thiết kế tuyến cần xét cả hai (số liệu tham khảo, tùy model).
Vì sao tuyến quá ngắn lại gây lỗi link quang?
Vì tuyến ngắn suy hao rất ít, công suất tới đầu thu có thể vượt ngưỡng overload trong dynamic range, làm photodiode bão hòa và méo tín hiệu. Giải pháp là chèn bộ suy hao quang (attenuator) để kéo công suất về giữa dải.
Dynamic range của OTDR bao nhiêu là đủ?
Tùy chiều dài và số mối hàn của tuyến. Nguyên tắc chung là dynamic range nên dư hơn tổng suy hao tuyến vài dB để nhìn rõ điểm cuối. Tuyến càng dài, nhiều mối nối thì cần dynamic range càng lớn (giá trị cụ thể tùy model máy đo).
Làm sao biết tín hiệu có nằm trong dải động đầu thu không?
Dùng máy đo công suất quang đo mức công suất thực tế tới đầu thu, rồi so với hai ngưỡng sensitivity và overload ghi trong thông số module. Nếu nằm giữa hai ngưỡng và còn dư margin thì đạt; nếu sát biên thì cần điều chỉnh.
Chọn SFP dynamic range lớn có luôn tốt hơn không?
Dynamic range rộng giúp tuyến chịu được biến động suy hao tốt hơn, nhưng vẫn phải khớp với chuẩn tốc độ, bước sóng và khoảng cách của tuyến. Chọn đúng loại theo điều kiện thực tế quan trọng hơn là chọn thông số lớn nhất (tham khảo theo từng model).
Tín hiệu nằm ngoài dải dynamic range thường biểu hiện qua hiện tượng mất ổn định — xem thêm độ ổn định tín hiệu quang là gì và ảnh hưởng thế nào; muốn tra cứu dải công suất cụ thể theo tốc độ SFP, xem thêm công suất thu SFP bao nhiêu là đạt.
